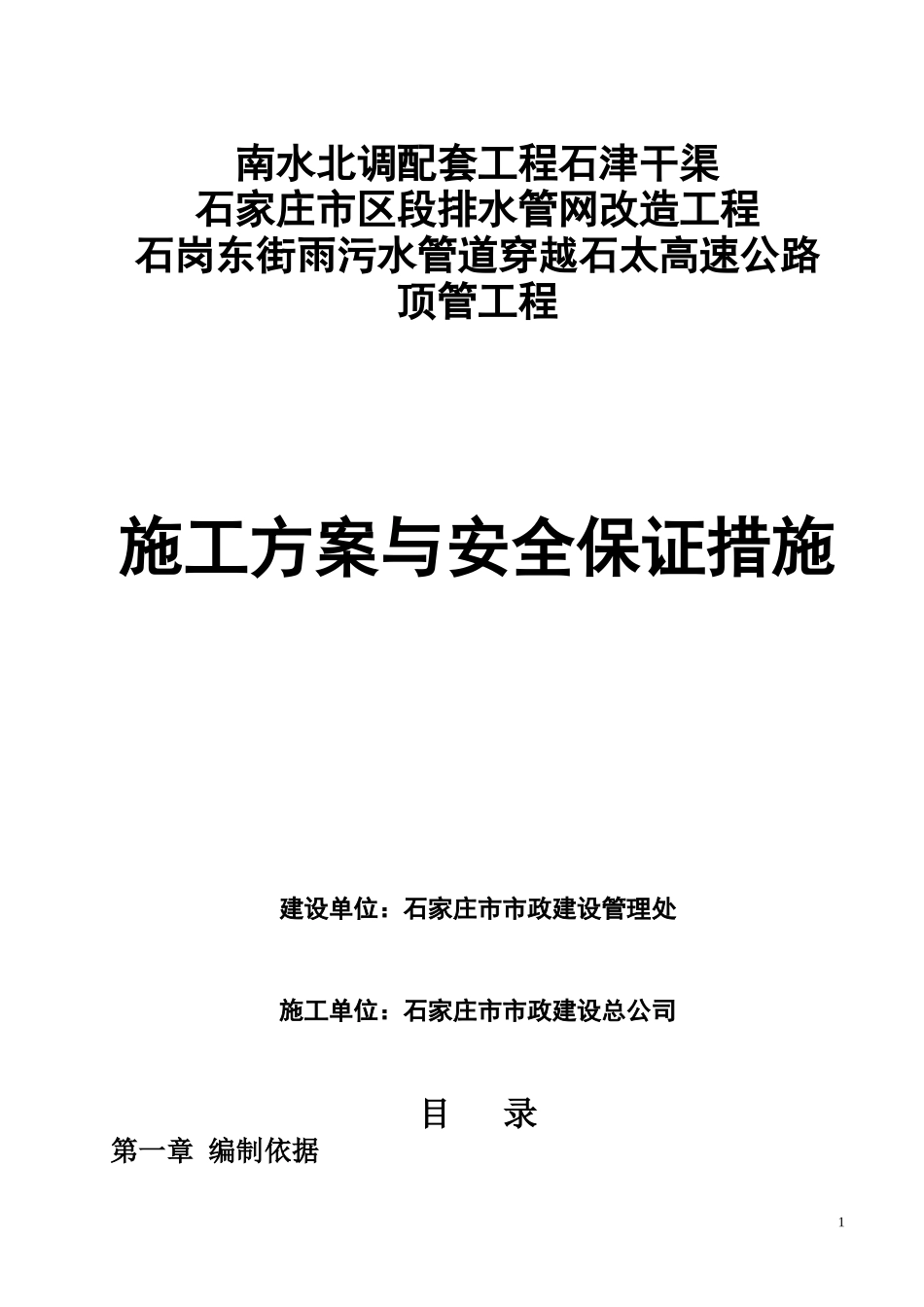

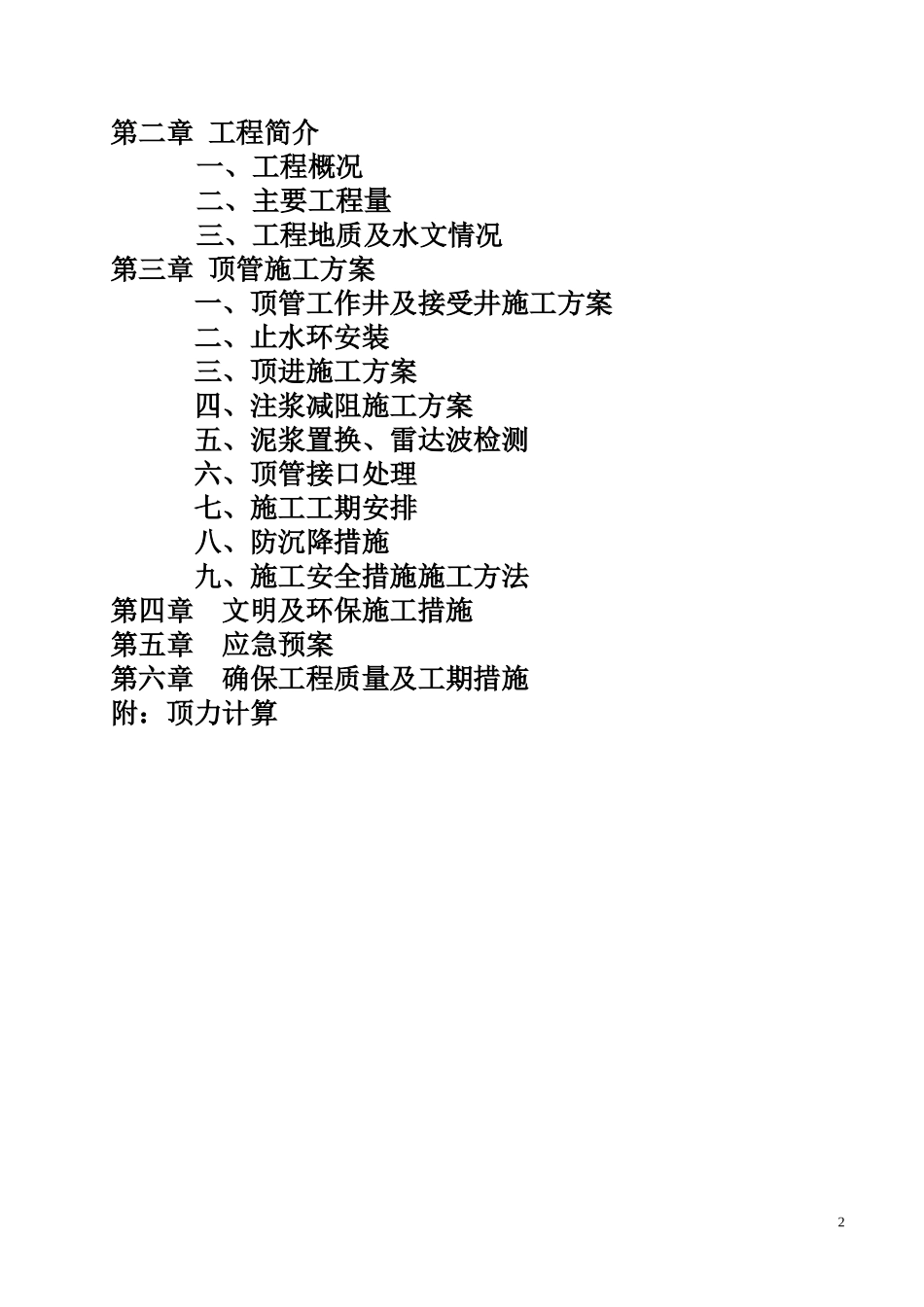

南水北调配套工程石津干渠石家庄市区段排水管网改造工程石岗东街雨污水管道穿越石太高速公路顶管工程施工方案与安全保证措施建设单位：石家庄市市政建设管理处施工单位：石家庄市市政建设总公司目录第一章编制依据1第二章工程简介一、工程概况二、主要工程量三、工程地质及水文情况第三章顶管施工方案一、顶管工作井及接受井施工方案二、止水环安装三、顶进施工方案四、注浆减阻施工方案五、泥浆置换、雷达波检测六、顶管接口处理七、施工工期安排八、防沉降措施九、施工安全措施施工方法第四章文明及环保施工措施第五章应急预案第六章确保工程质量及工期措施附：顶力计算2第一章编制依据一、根据业主提供的图纸和有关规范，并掌握现场实际情况，结合本公司现有的施工技术力量和历年来施工的经验，以业主给定的工期为进度控制目标，统筹考虑本项目的施工工艺、现场布置，充分利用机械施工、提高工作效率，编制本施工组织设计。根据设计文件，严格按工期、质量、安全目标等要求编制，科学组织、均衡施工，实现优质、安全、快速、有序高效，确保石太高速公路安全畅通。二、施工组织方案依据以下内容编写和遵循以下文件、规范执行：施工图纸地勘报告《顶管施工技术验收规范》《室外排水设计规范》（GB500014-2006）《给水排水管道工程施工及验收规范》（GB50268-97）《给水排水工程施工技术规程》（CECS246：2008）《河北省建筑基坑支护技术规程》（DB13(J）133-2012)《建筑基坑支护技术规程》（JTJ120-2012）《建筑基坑工程监测技术规范》（GB50497-2009）3第二章工程简介一、工程概况本工程为南水北调配套工程，设计为两道钢筋混凝土套管（雨水管道和污水管道），分别穿越穿越石太高速公路K305+067和K305+076处，交叉角度为82.6°，顶管长度96米。雨水套管采用内径2600mm钢筋混凝土钢承口Ⅲ级管，壁厚235mm，管道外径为3070mm。套管内穿DN2000mm玻璃钢夹砂管。排水采用倒虹吸式。污水套管采用内径1500mm钢筋混凝土钢承口Ⅲ级管，壁厚150mm，管道外径为1800mm。套管内穿DN600mm玻璃钢夹砂管。排水采用倒虹吸式。石太高速公路现状为挖方路基，路基宽度为24米，双向四车道。雨水套管管顶距路面5.28米，污水套管管顶距路面3.44米，雨水、污水管检查井距用地界均为16米。工作井外缘距上边坡隔离栅18米，接收井距上边坡隔离栅14米。施工采用泥水平衡顶管工艺，先顶DN1500污水套管，总结经验后，再顶DN2600雨水套管。二、主要工程量1.顶管长度DN260092米DN150096米2.检查井数量雨水检查井2座污水检查井2座3.套管长度雨水玻璃钢管108米污水玻璃钢管11米4.工作坑护壁桩29棵锚喷墙面530平方米开挖土方量1344立方米3接收坑锚喷墙面900平方米4土方开挖2964立方米雨污水管道穿越石太高速公路示意图如下：5k305+076k305+0678.95m68.7基坑开挖示意图主坑副坑6三、工程地质及水文情况1.地质条件；根据岩性类型和物理学力学性质的差异，场地土划分为5个工程地质层：⑴耕植土褐黄色，稍湿，以粉土为主，土质较均匀，含植物根系，厚度0.4m。⑵黄土状粉土褐黄色，稍湿，稍密-中密，压缩性中等，土质较均匀，干强度中等，韧性低，含少量云母片及砂粒，锈染，厚度1.3-1.6m。⑶中砂灰白，稍湿，中密，压缩性中等，砂质较纯，以石英长石为主，分选性好，含少量云母片，底层局部夹薄层粉土，厚度7.1-9.2m。⑷粗砂灰白，稍湿，中密，压缩性中等，以石英长石为主，分选性一般，含少量砾石，圆砾直径为0.5-3cm不等，未揭穿。东西污水雨水DN2600DN150072.0060.00主坑管线位置示意图7雨水套管位于第⑶层中砂与第⑷层粗砂，污水套管位于第⑶层中砂。4、水文地质条件本地区地下水位埋深在42.0m左右。第三章顶管施工方案8一、顶管工作坑及接收坑施工方案1.基坑支护概况本着经济、安全、快捷的原则及基坑特点，本工程基坑支护设计采用主坑桩锚结构+喷射混凝土墙的支护体系，副坑采用土钉+喷射混凝土墙支护；坡顶地面设计荷载均为15KPa;本基坑安全等级为二级。设计使用期限为1年。基坑支护设计在比选基坑支护方案时应充分考虑上述工程特点和技术要求，以期在安全、技术、经济等综合效益上达到最佳。经综合分析比较本工程...
