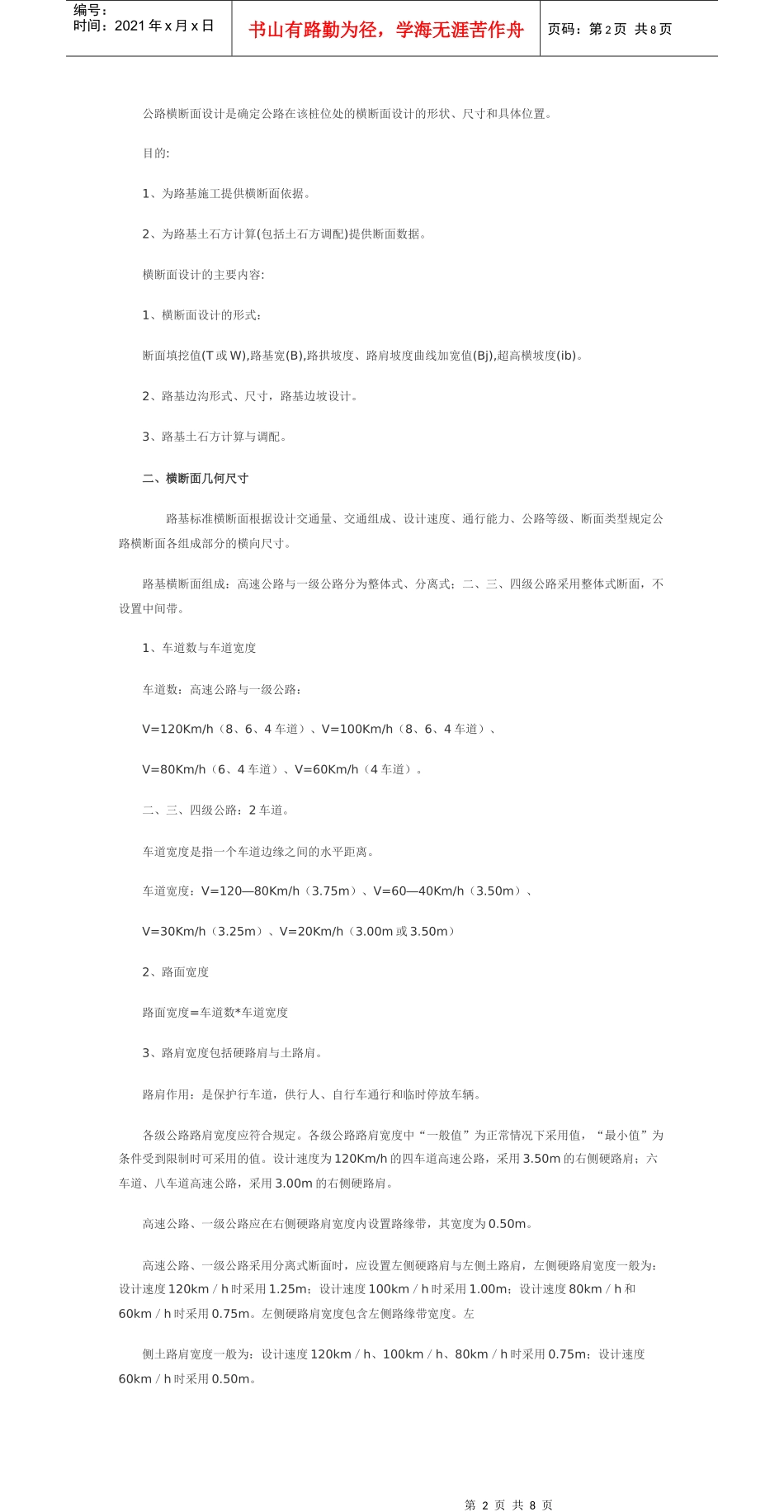

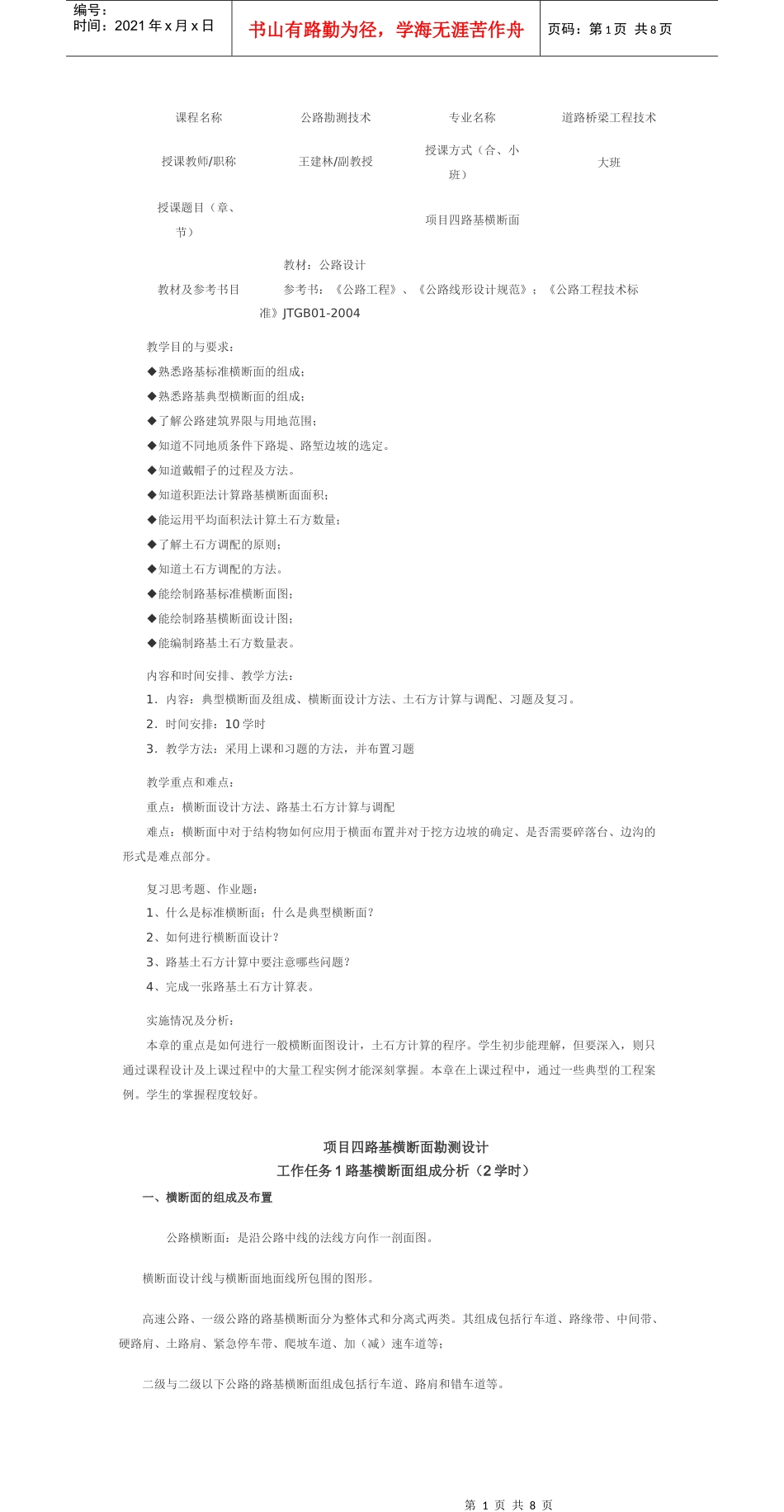

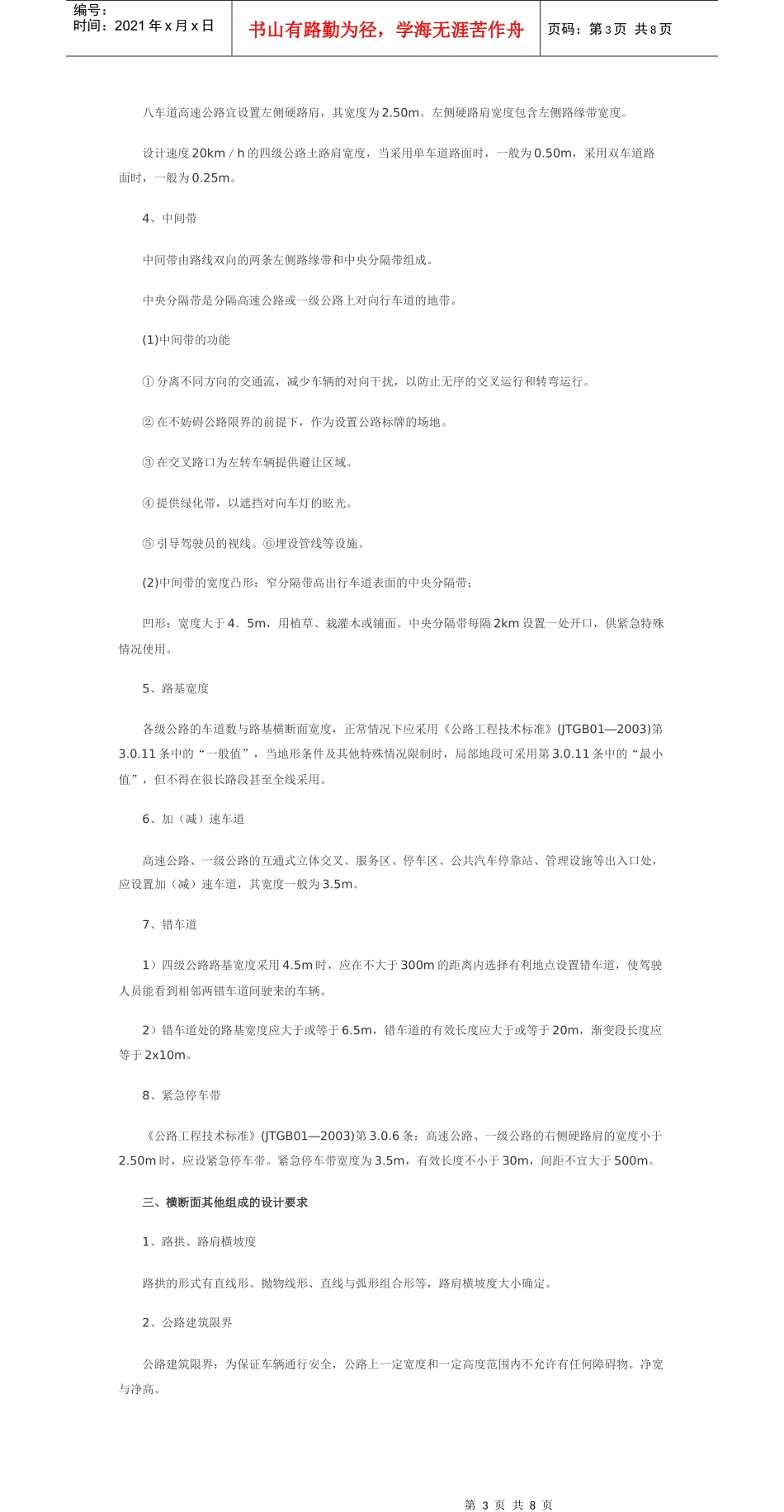

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页课程名称公路勘测技术专业名称道路桥梁工程技术授课教师/职称王建林/副教授授课方式（合、小班）大班授课题目（章、节）项目四路基横断面教材及参考书目教材：公路设计参考书：《公路工程》、《公路线形设计规范》；《公路工程技术标准》JTGB01-2004教学目的与要求：◆熟悉路基标准横断面的组成；◆熟悉路基典型横断面的组成；◆了解公路建筑界限与用地范围；◆知道不同地质条件下路堤、路堑边坡的选定。◆知道戴帽子的过程及方法。◆知道积距法计算路基横断面面积；◆能运用平均面积法计算土石方数量；◆了解土石方调配的原则；◆知道土石方调配的方法。◆能绘制路基标准横断面图；◆能绘制路基横断面设计图；◆能编制路基土石方数量表。内容和时间安排、教学方法：1．内容：典型横断面及组成、横断面设计方法、土石方计算与调配、习题及复习。2．时间安排：10学时3．教学方法：采用上课和习题的方法，并布置习题教学重点和难点：重点：横断面设计方法、路基土石方计算与调配难点：横断面中对于结构物如何应用于横面布置并对于挖方边坡的确定、是否需要碎落台、边沟的形式是难点部分。复习思考题、作业题：1、什么是标准横断面；什么是典型横断面？2、如何进行横断面设计？3、路基土石方计算中要注意哪些问题？4、完成一张路基土石方计算表。实施情况及分析：本章的重点是如何进行一般横断面图设计，土石方计算的程序。学生初步能理解，但要深入，则只通过课程设计及上课过程中的大量工程实例才能深刻掌握。本章在上课过程中，通过一些典型的工程案例。学生的掌握程度较好。项目四路基横断面勘测设计工作任务1路基横断面组成分析（2学时）一、横断面的组成及布置公路横断面：是沿公路中线的法线方向作一剖面图。横断面设计线与横断面地面线所包围的图形。高速公路、一级公路的路基横断面分为整体式和分离式两类。其组成包括行车道、路缘带、中间带、硬路肩、土路肩、紧急停车带、爬坡车道、加（减）速车道等；二级与二级以下公路的路基横断面组成包括行车道、路肩和错车道等。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页公路横断面设计是确定公路在该桩位处的横断面设计的形状、尺寸和具体位置。目的:1、为路基施工提供横断面依据。2、为路基土石方计算(包括土石方调配)提供断面数据。横断面设计的主要内容:1、横断面设计的形式：断面填挖值(T或W),路基宽(B),路拱坡度、路肩坡度曲线加宽值(Bj),超高横坡度(ib)。2、路基边沟形式、尺寸，路基边坡设计。3、路基土石方计算与调配。二、横断面几何尺寸路基标准横断面根据设计交通量、交通组成、设计速度、通行能力、公路等级、断面类型规定公路横断面各组成部分的横向尺寸。路基横断面组成：高速公路与一级公路分为整体式、分离式；二、三、四级公路采用整体式断面，不设置中间带。1、车道数与车道宽度车道数：高速公路与一级公路：V=120Km/h（8、6、4车道）、V=100Km/h（8、6、4车道）、V=80Km/h（6、4车道）、V=60Km/h（4车道）。二、三、四级公路：2车道。车道宽度是指一个车道边缘之间的水平距离。车道宽度：V=120―80Km/h（3.75m）、V=60―40Km/h（3.50m）、V=30Km/h（3.25m）、V=20Km/h（3.00m或3.50m）2、路面宽度路面宽度=车道数*车道宽度3、路肩宽度包括硬路肩与土路肩。路肩作用：是保护行车道，供行人、自行车通行和临时停放车辆。各级公路路肩宽度应符合规定。各级公路路肩宽度中“一般值”为正常情况下采用值，“最小值”为条件受到限制时可采用的值。设计速度为120Km/h的四车道高速公路，采用3.50m的右侧硬路肩；六车道、八车道高速公路，采用3.00m的右侧硬路肩。高速公路、一级公路应在右侧硬路肩宽度内设置路缘带，其宽度为0.50m。高速公路、一级公路采用分离式断面时，应设置左侧硬路肩与左侧土路肩，左侧硬路肩宽度一般为：设计速度120km／h时采用1.25m；设计速度100km／h时采用1.00m；设计速度80km／h和60km／h时采用0.75m。左侧硬路肩宽度包含左侧路缘带宽度。左侧土路肩宽...
