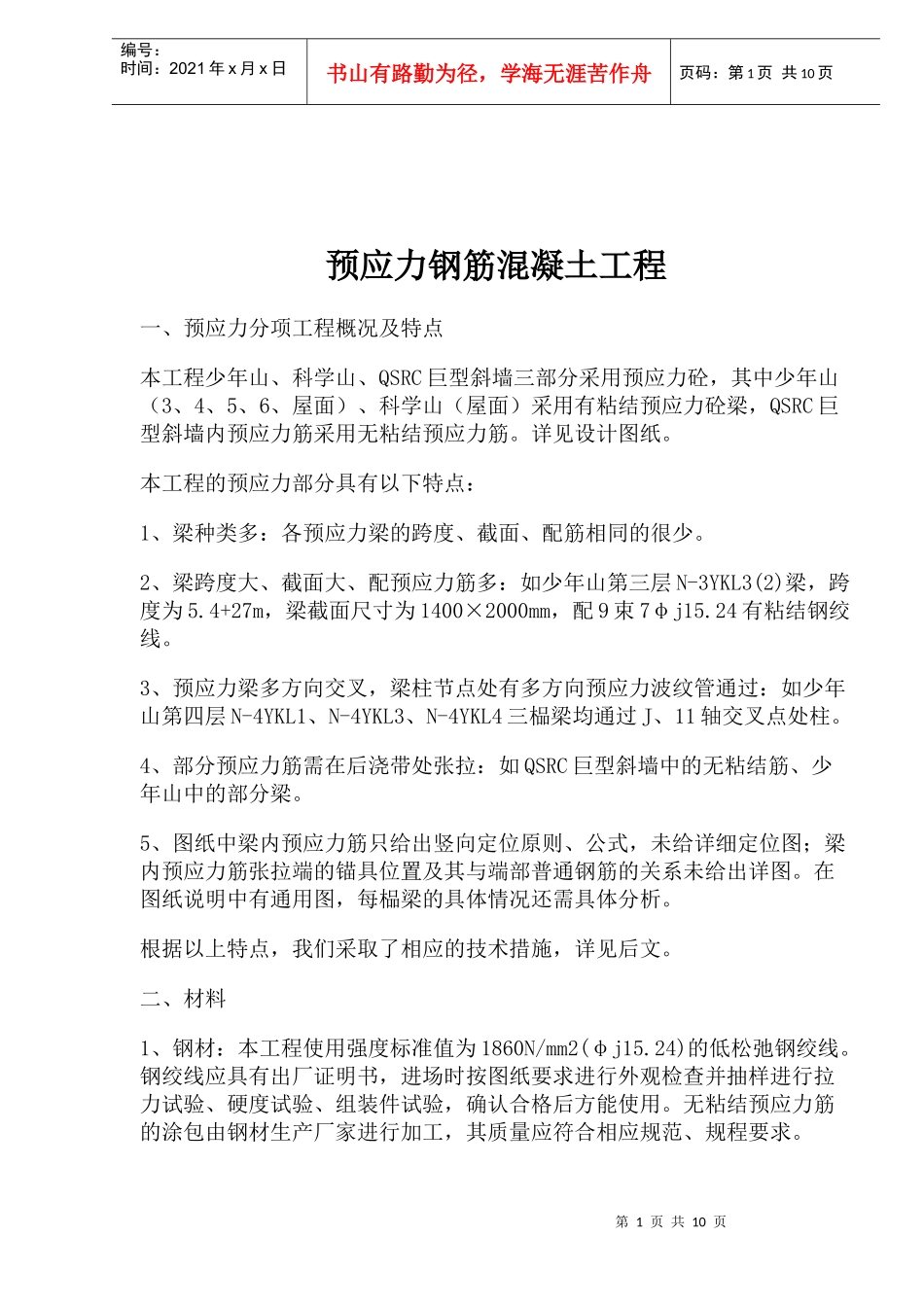

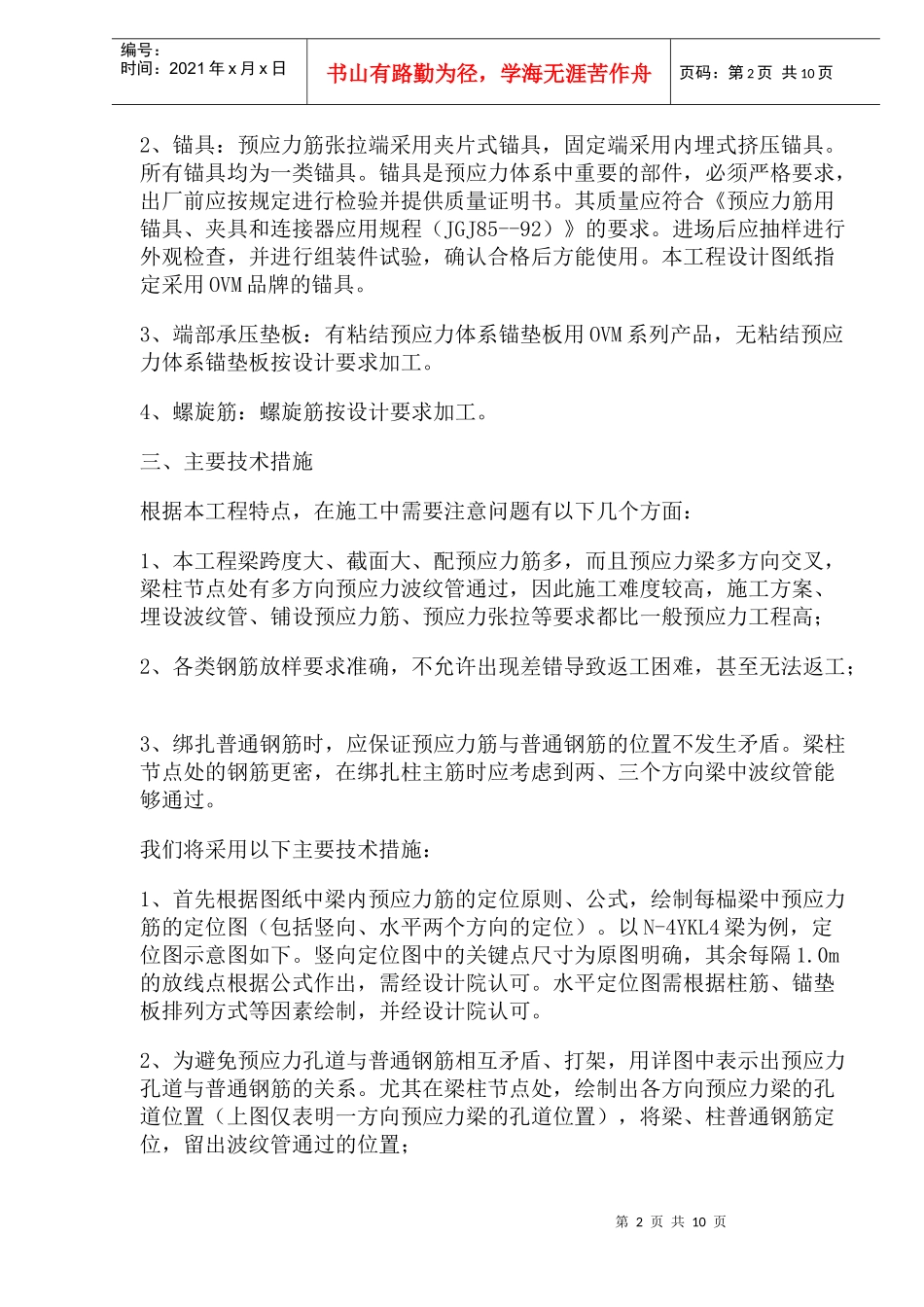

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页预应力钢筋混凝土工程一、预应力分项工程概况及特点本工程少年山、科学山、QSRC巨型斜墙三部分采用预应力砼，其中少年山（3、4、5、6、屋面）、科学山（屋面）采用有粘结预应力砼梁，QSRC巨型斜墙内预应力筋采用无粘结预应力筋。详见设计图纸。本工程的预应力部分具有以下特点：1、梁种类多：各预应力梁的跨度、截面、配筋相同的很少。2、梁跨度大、截面大、配预应力筋多：如少年山第三层N-3YKL3(2)梁，跨度为5.4+27m，梁截面尺寸为1400×2000mm，配9束7φj15.24有粘结钢绞线。3、预应力梁多方向交叉，梁柱节点处有多方向预应力波纹管通过：如少年山第四层N-4YKL1、N-4YKL3、N-4YKL4三榀梁均通过J、11轴交叉点处柱。4、部分预应力筋需在后浇带处张拉：如QSRC巨型斜墙中的无粘结筋、少年山中的部分梁。5、图纸中梁内预应力筋只给出竖向定位原则、公式，未给详细定位图；梁内预应力筋张拉端的锚具位置及其与端部普通钢筋的关系未给出详图。在图纸说明中有通用图，每榀梁的具体情况还需具体分析。根据以上特点，我们采取了相应的技术措施，详见后文。二、材料1、钢材：本工程使用强度标准值为1860N/mm2(φj15.24)的低松弛钢绞线。钢绞线应具有出厂证明书，进场时按图纸要求进行外观检查并抽样进行拉力试验、硬度试验、组装件试验，确认合格后方能使用。无粘结预应力筋的涂包由钢材生产厂家进行加工，其质量应符合相应规范、规程要求。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页2、锚具：预应力筋张拉端采用夹片式锚具，固定端采用内埋式挤压锚具。所有锚具均为一类锚具。锚具是预应力体系中重要的部件，必须严格要求，出厂前应按规定进行检验并提供质量证明书。其质量应符合《预应力筋用锚具、夹具和连接器应用规程（JGJ85--92）》的要求。进场后应抽样进行外观检查，并进行组装件试验，确认合格后方能使用。本工程设计图纸指定采用OVM品牌的锚具。3、端部承压垫板：有粘结预应力体系锚垫板用OVM系列产品，无粘结预应力体系锚垫板按设计要求加工。4、螺旋筋：螺旋筋按设计要求加工。三、主要技术措施根据本工程特点，在施工中需要注意问题有以下几个方面：1、本工程梁跨度大、截面大、配预应力筋多，而且预应力梁多方向交叉，梁柱节点处有多方向预应力波纹管通过，因此施工难度较高，施工方案、埋设波纹管、铺设预应力筋、预应力张拉等要求都比一般预应力工程高；2、各类钢筋放样要求准确，不允许出现差错导致返工困难，甚至无法返工；3、绑扎普通钢筋时，应保证预应力筋与普通钢筋的位置不发生矛盾。梁柱节点处的钢筋更密，在绑扎柱主筋时应考虑到两、三个方向梁中波纹管能够通过。我们将采用以下主要技术措施：1、首先根据图纸中梁内预应力筋的定位原则、公式，绘制每榀梁中预应力筋的定位图（包括竖向、水平两个方向的定位）。以N-4YKL4梁为例，定位图示意图如下。竖向定位图中的关键点尺寸为原图明确，其余每隔1.0m的放线点根据公式作出，需经设计院认可。水平定位图需根据柱筋、锚垫板排列方式等因素绘制，并经设计院认可。2、为避免预应力孔道与普通钢筋相互矛盾、打架，用详图中表示出预应力孔道与普通钢筋的关系。尤其在梁柱节点处，绘制出各方向预应力梁的孔道位置（上图仅表明一方向预应力梁的孔道位置），将梁、柱普通钢筋定位，留出波纹管通过的位置；第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页3、用详图中表示各张拉端部构造，有粘结预应力筋的张拉端锚具（OVM15-5、6、7）尺寸较大，需在图纸上标明其具体位置、与普通钢筋的关系，避免矛盾。如图所示。4、绘制上述图纸后，交设计院审查、认可，作为补充图纸使用。四、有粘结预应力梁施工要点本工程楼面施工的顺序为：安装梁、板模板，其中梁两边侧模、梁端模板、部分板模先不装，以便绑扎梁普通钢筋及穿预应力筋；绑扎主梁钢筋及穿预应力筋；绑扎次梁钢筋；封梁侧模、梁端模板、部分未装板模；绑扎板筋。（一）预应力...
