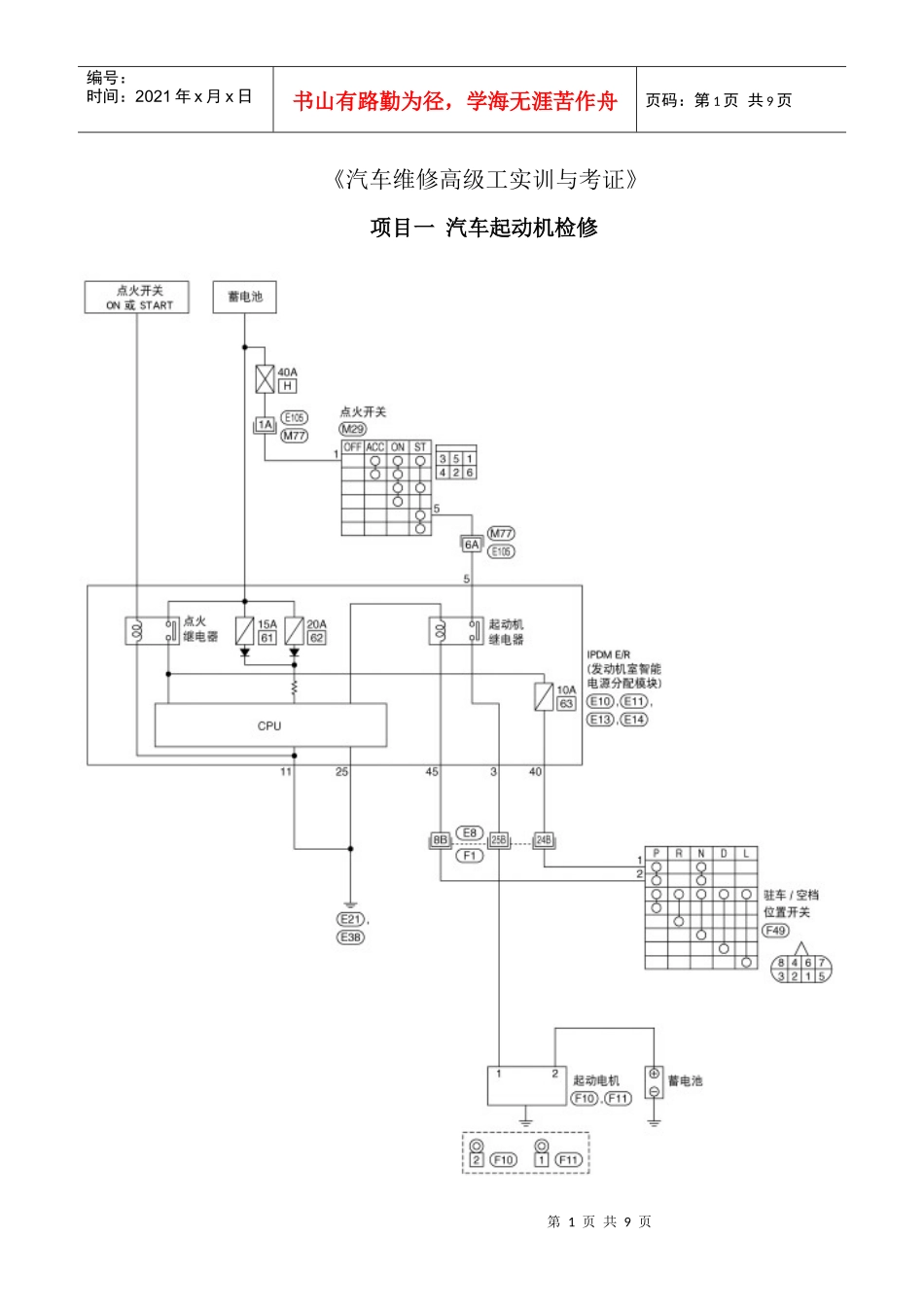

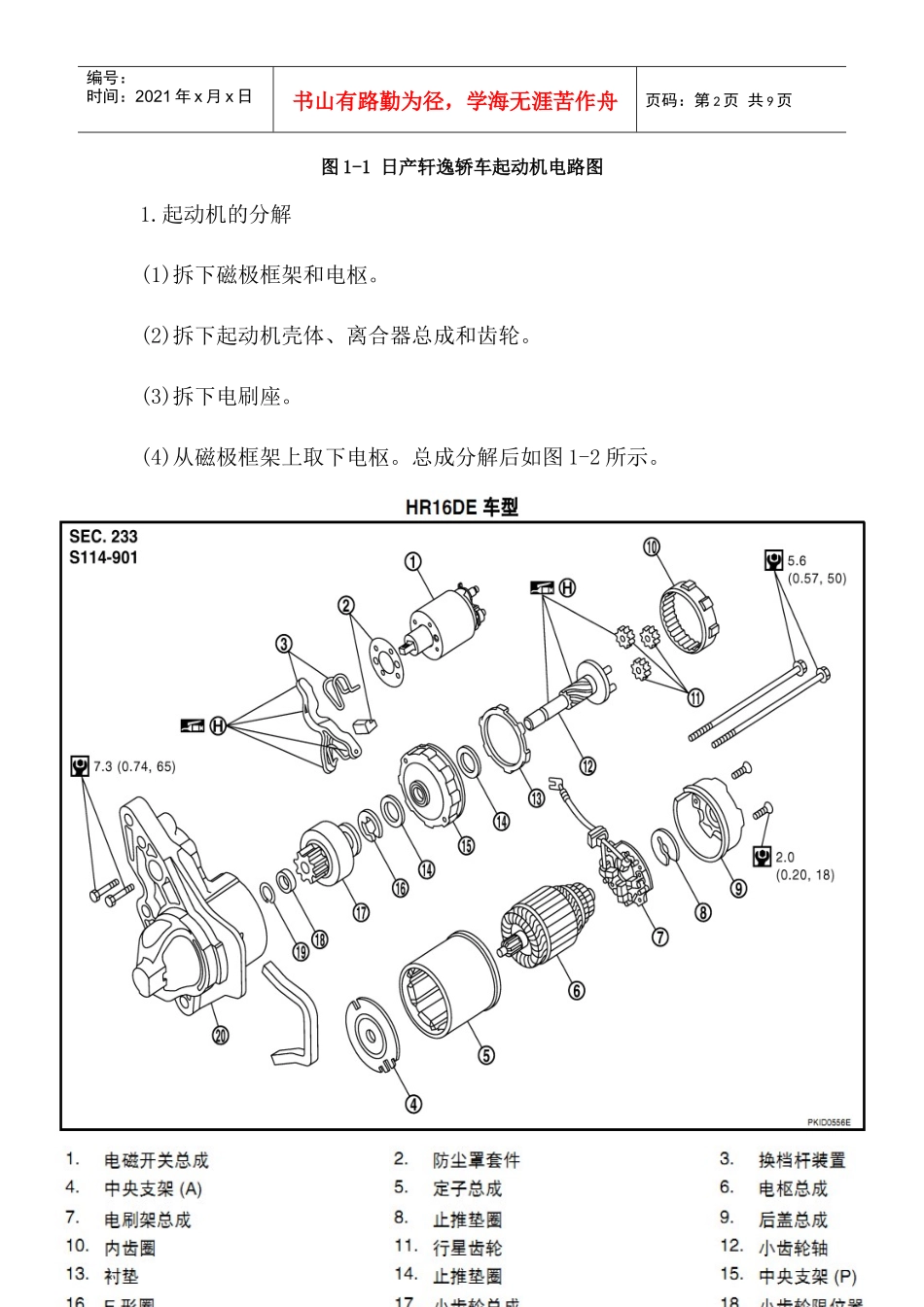

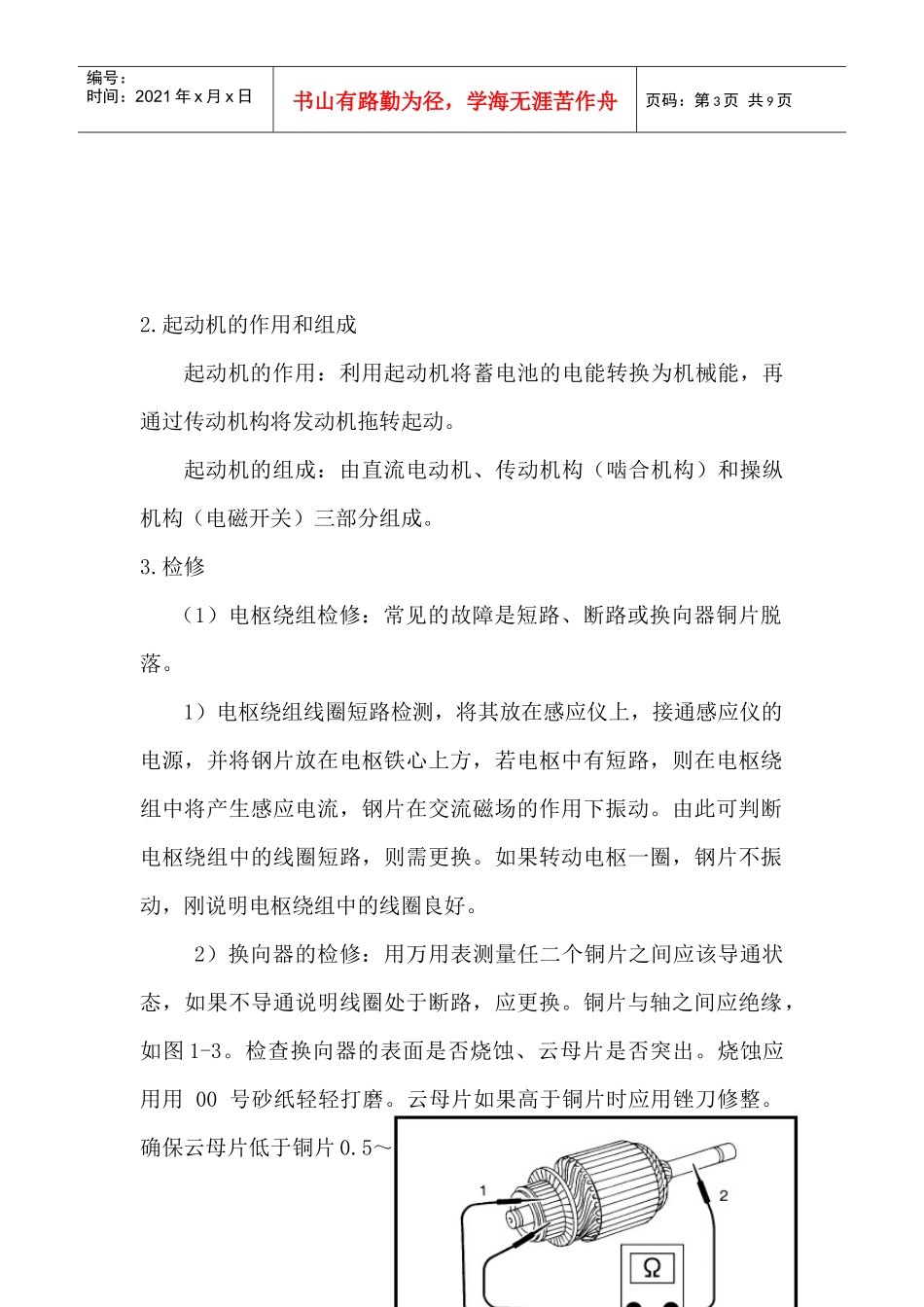

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页《汽车维修高级工实训与考证》项目一汽车起动机检修第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图1-1日产轩逸轿车起动机电路图1.起动机的分解(1)拆下磁极框架和电枢。(2)拆下起动机壳体、离合器总成和齿轮。(3)拆下电刷座。(4)从磁极框架上取下电枢。总成分解后如图1-2所示。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2.起动机的作用和组成起动机的作用：利用起动机将蓄电池的电能转换为机械能，再通过传动机构将发动机拖转起动。起动机的组成：由直流电动机、传动机构（啮合机构）和操纵机构（电磁开关）三部分组成。3.检修（1）电枢绕组检修：常见的故障是短路、断路或换向器铜片脱落。1）电枢绕组线圈短路检测，将其放在感应仪上，接通感应仪的电源，并将钢片放在电枢铁心上方，若电枢中有短路，则在电枢绕组中将产生感应电流，钢片在交流磁场的作用下振动。由此可判断电枢绕组中的线圈短路，则需更换。如果转动电枢一圈，钢片不振动，刚说明电枢绕组中的线圈良好。2）换向器的检修：用万用表测量任二个铜片之间应该导通状态，如果不导通说明线圈处于断路，应更换。铜片与轴之间应绝缘，如图1-3。检查换向器的表面是否烧蚀、云母片是否突出。烧蚀应用用00号砂纸轻轻打磨。云母片如果高于铜片时应用锉刀修整。确保云母片低于铜片0.5～第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页0.8mm，如图1-4。图1-3换向器检查图1-4换向器凹槽深度的检查图1-5换向器径向摆差的检查（2）检查换向器的径向摆差。如图1-5所示将电枢放在V型铁块上，用百分表测量径向摆差。最大径向摆差小于0.05mm，如径向第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页摆差超过标准值，在车床上加工校正。用游标卡尺检查检查换向器直径。换向器最小直径为28mm，图1-6所示。图1-6换向器直径检查（3）励磁绕组的检修：励磁绕组的常见故障有接头脱焊、断路或搭铁。用万用表测量励磁绕组是否导通，如果导通则说明线圈没断路。将励磁绕组放在电枢感应仪，感应仪通电后若绕组发热，则说明励磁绕组短路，则更换。（4）电刷与电刷架的检修检查电刷的高度，一般不应低于标准的2/3，电刷的接触面积不应小于75%，如图1-7所示。并且电刷在电刷架内无卡滞现象。用万用表测量同名电刷应导通，正电刷与电刷架无导通，负电刷与电刷架应导通，如图1-8所示。电刷弹簧应无拆断、变软现象，否则应更换，图1-9。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页图1-7电刷长度检查图1-8电刷与电刷座的检查（如，轩逸轿车电刷磨损长度为10.5mm）（5）单向离合器检修（图1-10所示）：检查其单向性，一方向可以转动，另一方向用25N力检查其是否可以转动，如果无法转动，则单向离合器良好。如果在两个方向上都可锁止或转动，或者有明显的异常阻力，请更换。检查齿轮是否掉齿或磨损，否则应更换。检查小齿轮齿形，如果轮齿磨损或损坏，请更换小齿轮。图1-9电刷弹簧检查图1-10单向离合器检查（6）电磁开关检修1）吸引线圈：用万用表测量电磁开关的起动端子（50端子）与电磁开关C端子之间的电阻值，应导通（阻值2.6～2.7欧）。2）保持线圈：用万用表测量电磁开关的起动端子（50端子）与电磁开关外壳之间的电阻值，应导通（阻值1.5～1.6欧）。4．起动机的性能测试第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页(1)吸拉线圈作用的测试：如图19-14所示，从M端子上拆下磁场线圈正极端引线后，用蓄电池正极连接到S端子和负极接到M端子时，齿轮被移出，则表示吸拉线圈作用正常。如果齿轮不移出，则须更换电磁开关。注意：测试必须在10秒内完成，以免电磁开关线圈烧坏。(2)保持线圈作用的测试：如图19-15所示，将蓄电池正极连接到S端子和负极接起动机本体（搭铁）...
