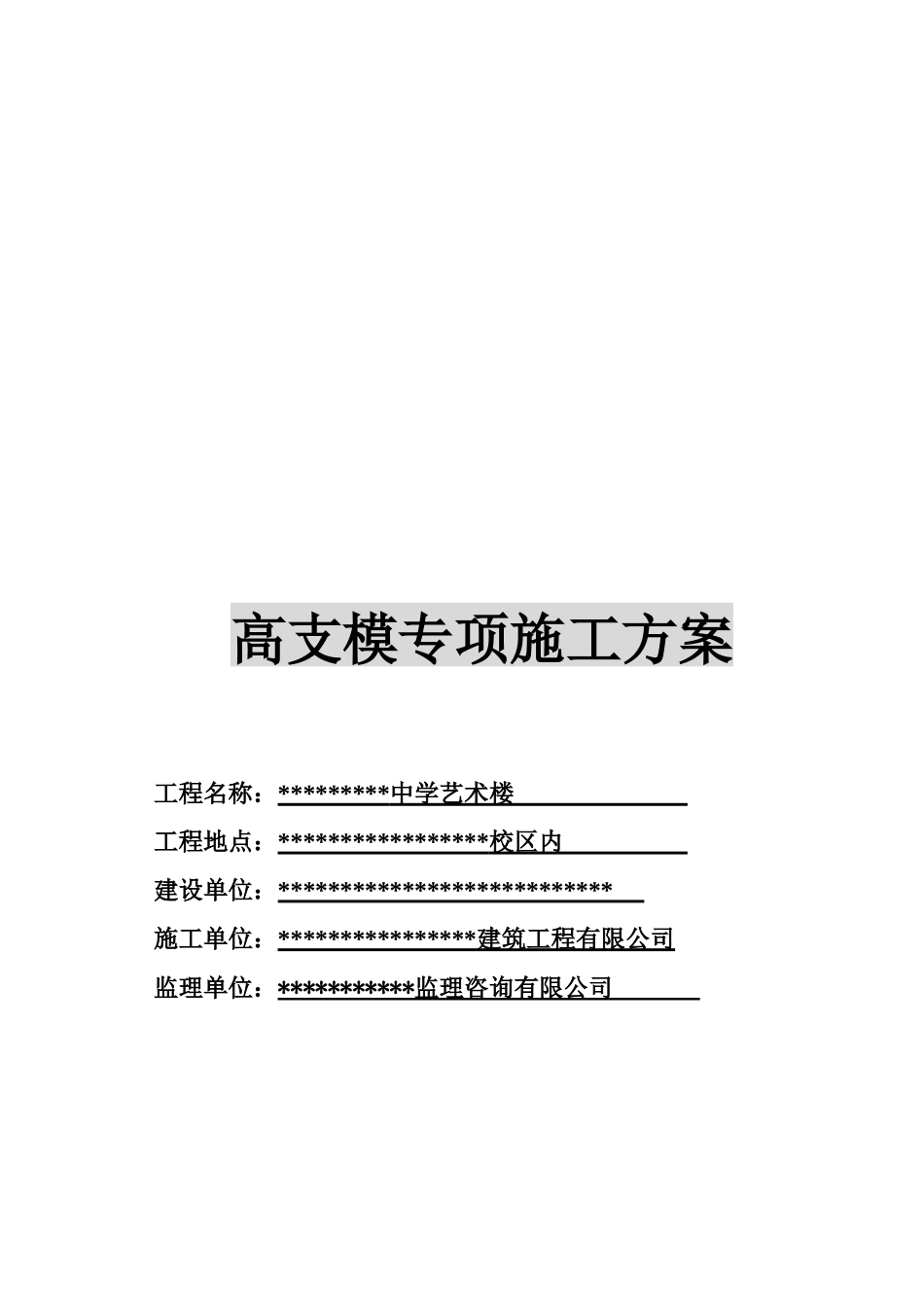

高支模专项施工方案工程名称：*********中学艺术楼工程地点：*****************校区内建设单位：***************************施工单位：****************建筑工程有限公司监理单位：***********监理咨询有限公司编制单位：******公司审批单位：**建筑工程公司部门：质安室部门：总工室技术负责人：审批负责人：编制人：***编制日期：审批日期：目录444444577778810101010101010111113141616161717171717181819202122222323232626272829293948第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页一、编制依据1、法律、法规、施工规范和标准⑴、《中华人民共和国建筑法》(1998年3月1日起施行)；⑵、《建筑工程安全生产管理条例》(2004年2月1日起施行)；⑶、《中华人民共和国安全生产法》(2002年11月1日起施行)⑷、《建筑工程施工质量验收统一标准》(GB50300-2001)；⑸、《建筑地基基础工程施工质量验收规范》(GB50202-2002)；⑹、《混凝土结构工程施工质量验收规范》(50204-2002)；⑺、《木结构工程施工验收规范》(GB50200-2002)；⑻、《木结构设计规范》(GB50005-2003)；⑼、《建筑地基基础设计规范》(GB50007-2002)；⑽、《建筑模板施工安全技术规范》（JGJ162-2008）⑾、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)；⑿、《建筑施工安全检查标准》(JGJ59-99)。2、相关文件1)、《广东省建设工程高支撑模板系统施工安全管理办法》（粤建监字[1998]027号）；2)、佛山市建设局《佛山市深基坑与高大模板工程施工质量安全管理办法（试行）》（佛建工〔2006〕21号）3)、佛山市岭南建筑设计咨询有限公司设计的《结构施工图》。二、工程概况1、建筑概况该工程是学校艺术楼，平面造型为L形，长边为52.15米，短边为33.75米;各层标高不同，首层高6米，二、三层高4米，四层高4.5米，五层高4米，六层高5.7米，总高28.2米。总建筑面积为5896.3平方米。本工程主体采用钢筋混凝土框架-剪力墙结构，建筑结构结构安全等级为一级，结构设计使用年限为50年。按七度（地震烈度）一级抗震设防设计，建筑物耐火等级为二级。柱最大截面为1000*1200，1至2层砼标号为C35，2至顶层砼标号为C30。第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页框架梁最大跨度为11米，砼楼板厚为120㎜，楼面梁、板砼标号为C30。在长边的中间处每层均设置1M宽的后浇带。2、高支模结构层概况本工程高支模范围为艺术楼的首层高6m，四层高4.5m六层高5.7m，主梁最大跨度为11m，最大梁截面尺寸为500×900mm。板厚为120mm，梁板混凝土强度等级为C30。3、支承层设计和施工情况首层支撑系统为室内地台，已浇筑150厚C20砼。本支模方案采用门式钢管脚手架的支撑系统。4.2模板支撑系统的用料1、普通覆膜胶合板1820×910×18mm2、松什木枋80×80×2000mm3、普通钢管Ф48×3.5mm4、门式架Ф42×1930×1219mmФ42×930×1219mm（1）外观要求：门式架钢管表面应无裂纹、凹陷、锈蚀，加工前初始弯曲不应大于L/1000（L为钢管长度）。各杆件端头压扁部分不得出现裂纹，销钉孔、铆钉孔应采用钻孔，不得使用冲孔。加工中不得产生因加工工艺造成的材料性能下降的现象。（2）尺寸要求：门式架及配件的尺寸应按设计要求确定；锁销直径不应小于13mm；交叉支撑销孔径不得大于16mm；连接棒、可调底座和可调托座的螺杆、固定底座及固定托座的插杆，插入门式架立杆中的长度不应小于95mm。门架立杆采用Φ42.0×2.5mm钢管，立杆加强杆采用Φ26.8×2.5mm钢管。门式架的尺寸如下图：第6页共49页第5页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共49页1——立杆；2——立杆加强杆；3——横杆；4——横杆加强杆计算门式架的几何尺寸图门式架h1=1.54m，h2=0.08m，b1=0.75m，b=1.20m，h0=1.93m。4.3材料的力学性能松木枋f抗弯强度=13N／mm2E=9000N/mm2f顺纹抗压=10N/mm2f顺纹抗剪=1.4N/mm2胶合板f=13N／mm2E=9000N/mm2fV=1.4N/mm2W=bh2/6I=bh3/12钢管(Ф48×3.5)f=205N/mm2E=2.1×105N/mm2[w]=3mmA=489mm2i=1.58cmI=1.219×105mm4W=5085...
