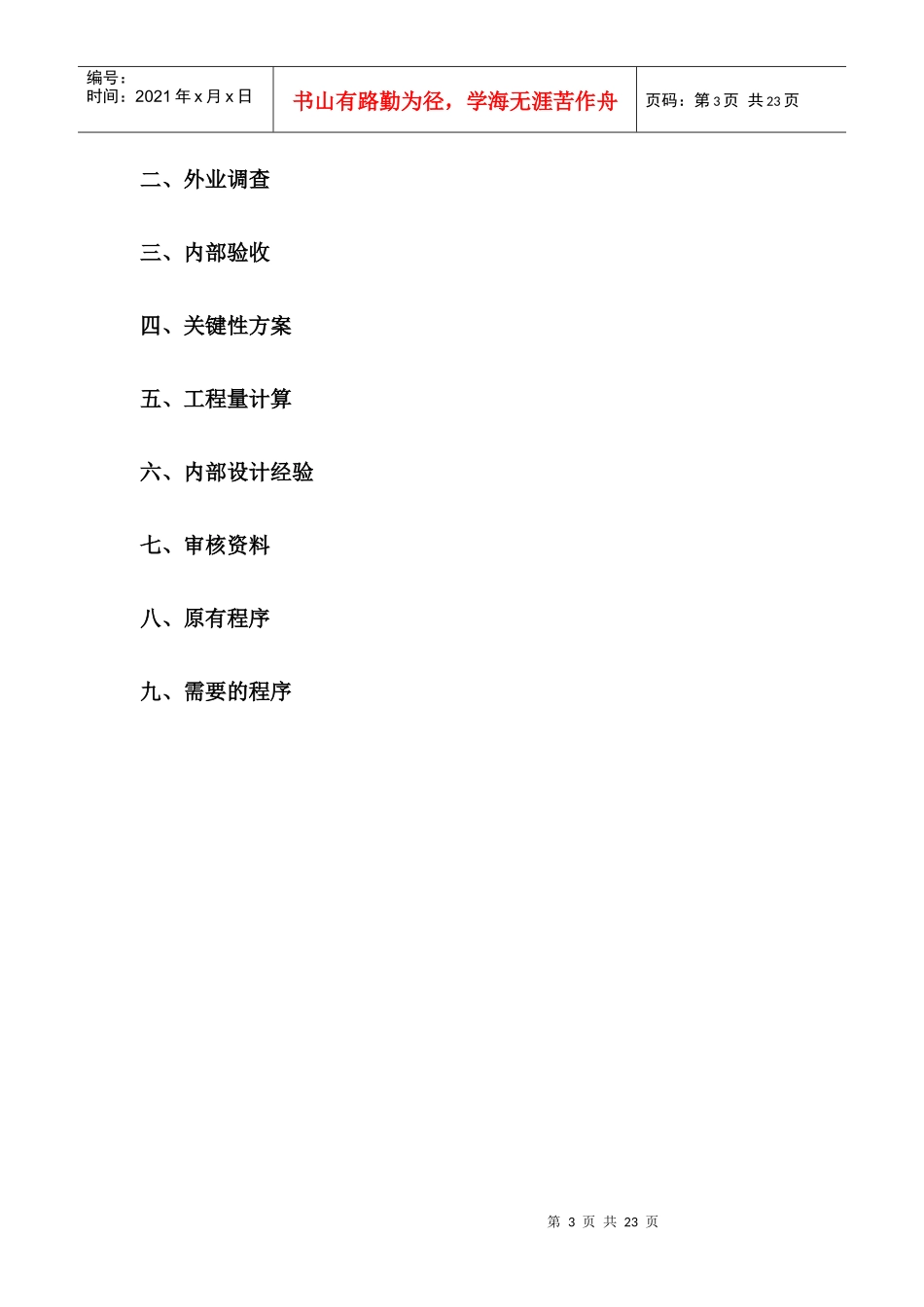

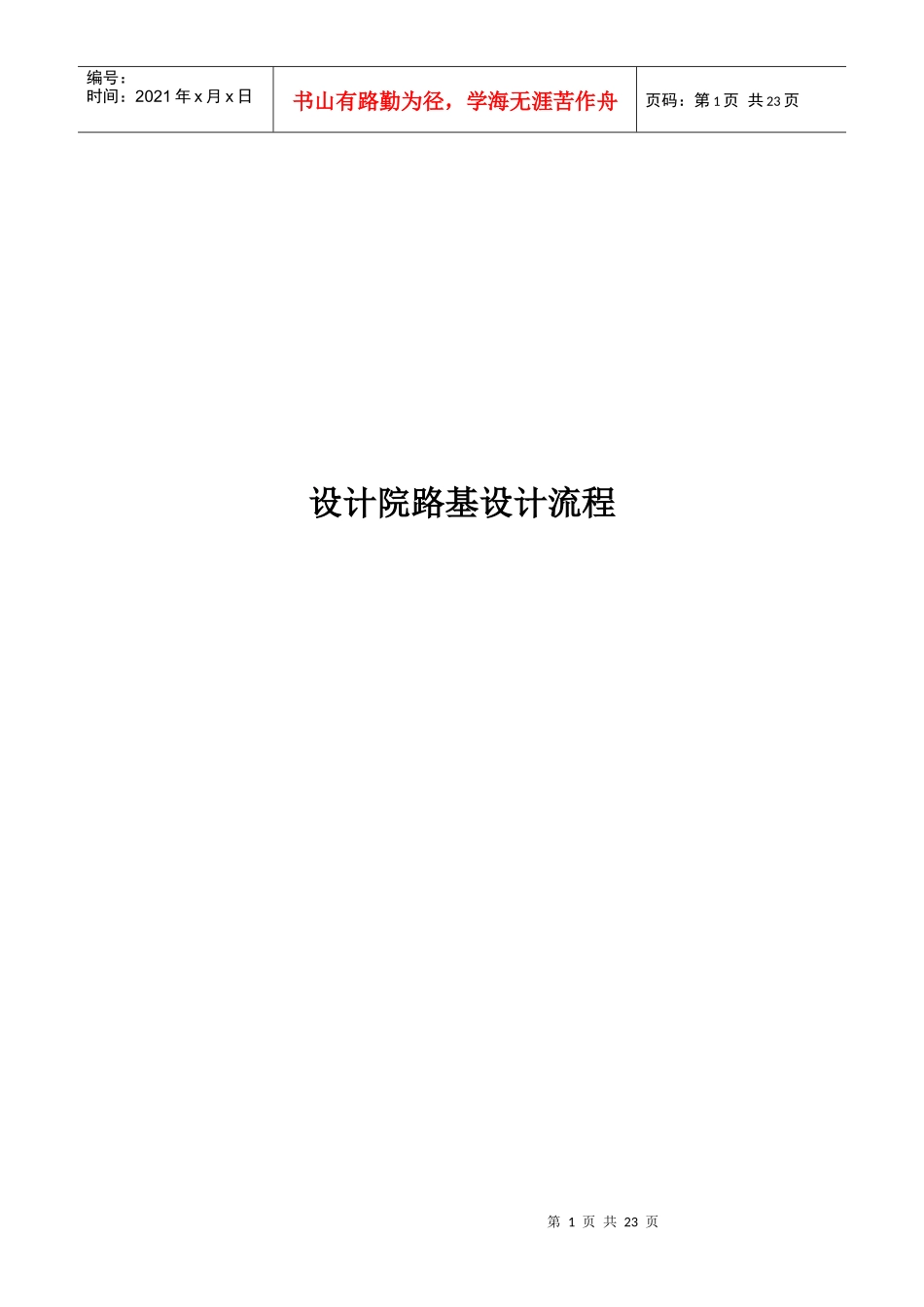

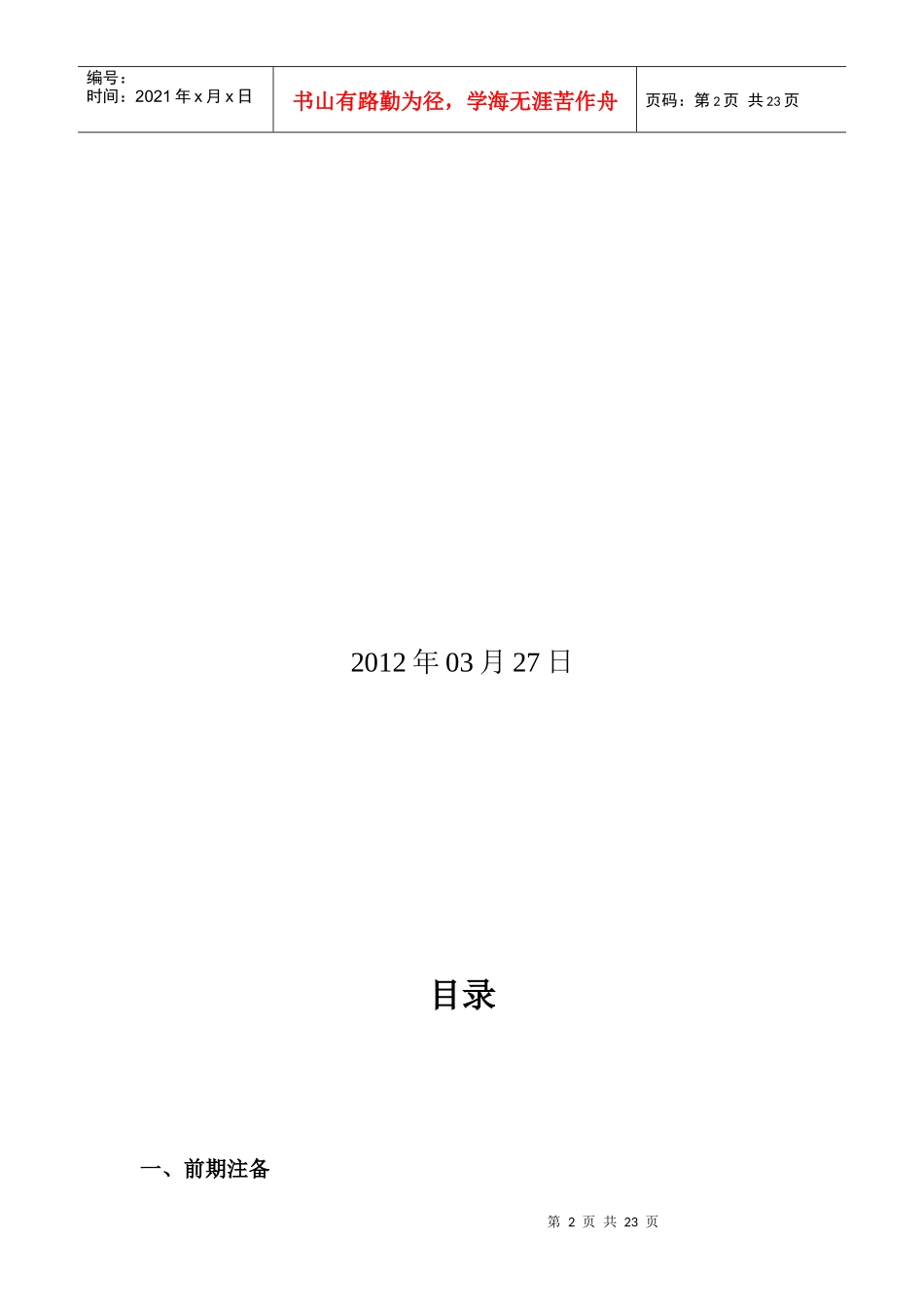

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页设计院路基设计流程第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页2012年03月27日目录一、前期注备第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页二、外业调查三、内部验收四、关键性方案五、工程量计算六、内部设计经验七、审核资料八、原有程序九、需要的程序第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页一、前期准备一般情况，外业前，尤其是初设外业前应准备如下资料：1、路基标准横断面图2、路基一般设计图3、路基每公里土石方数量表（含互通、服务设施的主线）4、取、弃土场方案（大致的位置）5、路面比选方案6、路面计算书7、支挡工程计算书（设计库）7、筑路材料相关资料8、较大的三改工程9、其它图表第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页二、外业调查1、原则1）外业调查要有总体观念2）外业调查需满足外业验收的需要3）外业调查需满足设计的需要4）外业调查需要注意横向调查2、路线调查内容分段长度一般不大于2Km（施工图不大于1km）1）新建、改建2）植被（和地质条件有关）3）地势（高低、平缓）4）排水条件5）取土情况6）填高的要求第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页3、料场调查内容1）地势（主要是土场调查）2）原则少占农田、运距合适3）便道（新建、利用、便桥）4）一般5km设置一个土场4、其它注意的问题1）不良地质——滑坡、崩塌等2）特殊地质——软土、高液限土、膨胀土3）排水沟、截水沟4）支挡工程5）改河、改渠——进、出水口标高、断面6）地物（电力塔、房屋）和路线距离7）相交路路面结构第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页三、内部验收一般情况，内部验收应准备如下资料：1、说明、初步设计目录（含互通、服务设施内）第8页共23页第7页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共23页各分册的图号原则上自己确定；互通、服务设施内的图号尽早确定。2、路基标准横断面图（含互通、服务设施内）3、路基一般设计图4、高填、深挖路基设计图（通用图部分）5、低填浅挖路基处理设计图6、台背填筑透水性材料设计图7、陡坡路堤或填挖交界处理设计图8、特殊路基设计图9、路基每公里土石方数量表9、取、弃土场设计图10、路基防护工程设计图11、路面结构设计图12、路基、路面排水工程设计图13、改河（渠）统计表14、沿线筑路材料料场表15、沿线筑路材料供应示意图16、环境保护工程统计表17、其它图表四、关键性方案一般情况，设计工作开始前应就关键性方案向审（复）核人汇报（如准备工第9页共23页第8页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共23页作充分，可以和内部验收合并），主要包括如下方面：1、说明2、取、弃土情况1）主要取土量、弃土量2）挖方量（土石比例确定的原则）、填方量3）计价方总量（平均运距等）4）特殊土数量等3、路基每公里土石方数量表4、取、弃土场设计图5、特殊设计的陡坡路基1）范围：除挖台阶、加土工格栅等常规处理的陡坡路基2）内容：地质资料、横断面图、平面图（总体图）、处理方式、计算书6、需特殊处理的特殊路基1）范围：深度大于3m的软基；软基以外的特殊路基2）内容：地质资料、横断面图、平面图（总体图）、处理方式、计算书7、需工点设计的深路堑的基本情况1）范围：坡面高度大于20m的深路堑，及其它需要特殊设计的深路堑2）内容：地质资料、横断面图、平面图（总体图）、处理方式、计算书第10页共23页第9页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共23页8、需工点设计的高路堤的基本情况1）范围：坡面高度大于20m的高路堤，及其它需要特殊设计的高路堤2）内容：地质资料、横断...
