马家河隧洞组织设计VIP免费

马家河隧洞组织设计_第1页
1/72

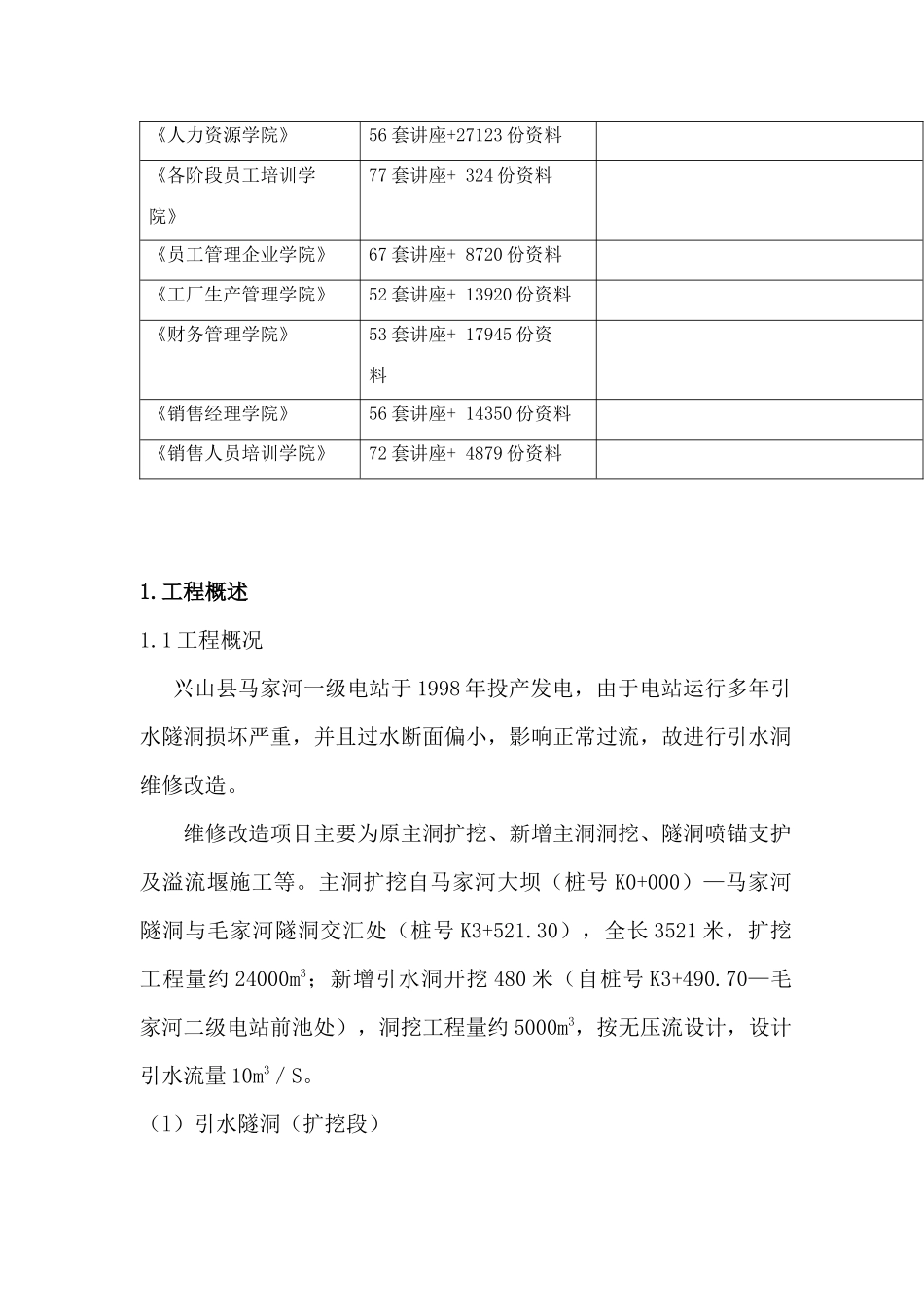

马家河隧洞组织设计_第2页
2/72

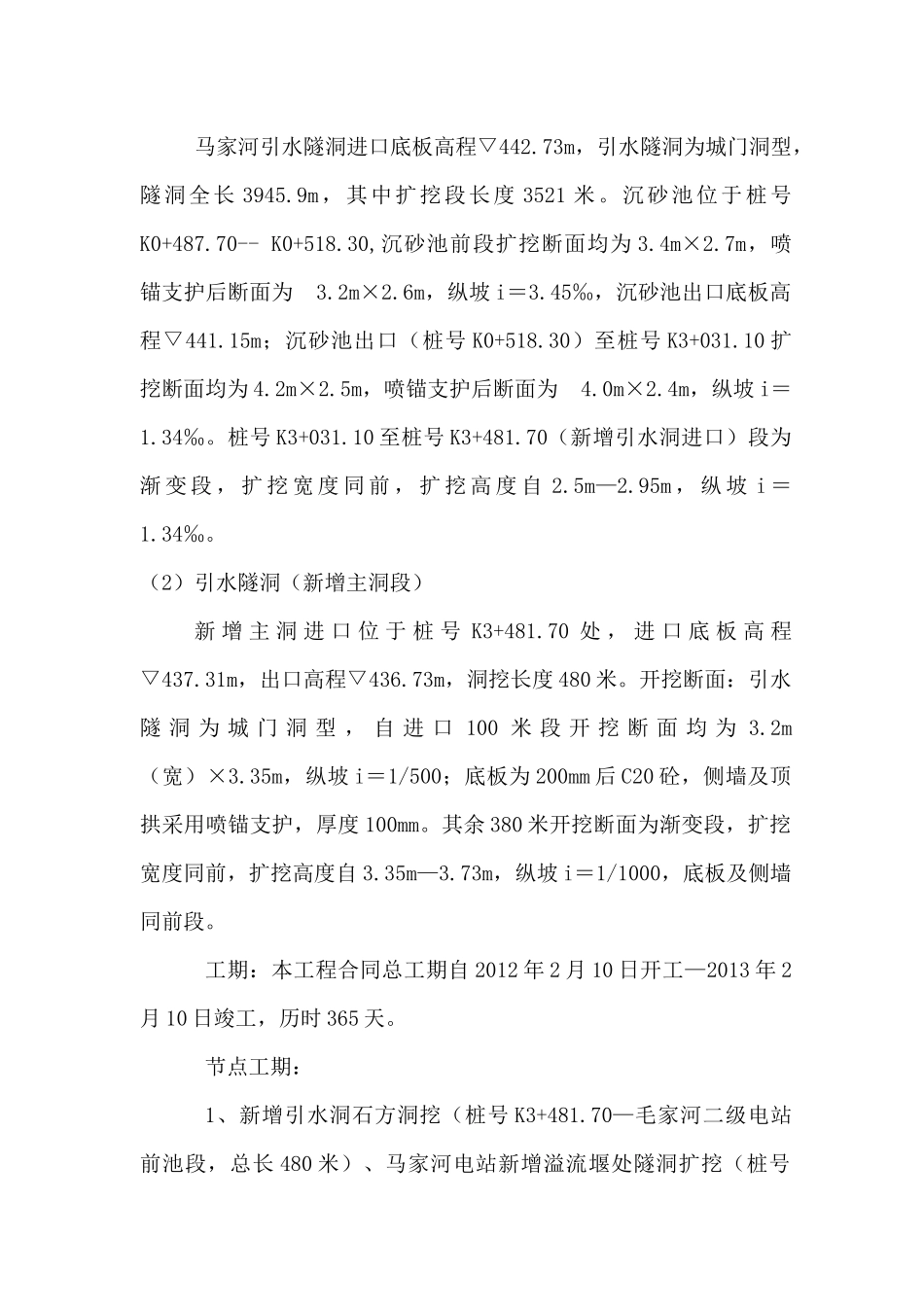

马家河隧洞组织设计_第3页
3/72
更多企业学院:《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料1.工程概述1.1工程概况兴山县马家河一级电站于1998年投产发电,由于电站运行多年引水隧洞损坏严重,并且过水断面偏小,影响正常过流,故进行引水洞维修改造。维修改造项目主要为原主洞扩挖、新增主洞洞挖、隧洞喷锚支护及溢流堰施工等。主洞扩挖自马家河大坝(桩号K0+000)—马家河隧洞与毛家河隧洞交汇处(桩号K3+521.30),全长3521米,扩挖工程量约24000m3;新增引水洞开挖480米(自桩号K3+490.70—毛家河二级电站前池处),洞挖工程量约5000m3,按无压流设计,设计引水流量10m3/S。(l)引水隧洞(扩挖段)马家河引水隧洞进口底板高程▽442.73m,引水隧洞为城门洞型,隧洞全长3945.9m,其中扩挖段长度3521米。沉砂池位于桩号K0+487.70--K0+518.30,沉砂池前段扩挖断面均为3.4m×2.7m,喷锚支护后断面为3.2m×2.6m,纵坡i=3.45‰,沉砂池出口底板高程▽441.15m;沉砂池出口(桩号K0+518.30)至桩号K3+031.10扩挖断面均为4.2m×2.5m,喷锚支护后断面为4.0m×2.4m,纵坡i=1.34‰。桩号K3+031.10至桩号K3+481.70(新增引水洞进口)段为渐变段,扩挖宽度同前,扩挖高度自2.5m—2.95m,纵坡i=1.34‰。(2)引水隧洞(新增主洞段)新增主洞进口位于桩号K3+481.70处,进口底板高程▽437.31m,出口高程▽436.73m,洞挖长度480米。开挖断面:引水隧洞为城门洞型,自进口100米段开挖断面均为3.2m(宽)×3.35m,纵坡i=1/500;底板为200mm后C20砼,侧墙及顶拱采用喷锚支护,厚度100mm。其余380米开挖断面为渐变段,扩挖宽度同前,扩挖高度自3.35m—3.73m,纵坡i=1/1000,底板及侧墙同前段。工期:本工程合同总工期自2012年2月10日开工—2013年2月10日竣工,历时365天。节点工期:1、新增引水洞石方洞挖(桩号K3+481.70—毛家河二级电站前池段,总长480米)、马家河电站新增溢流堰处隧洞扩挖(桩号K3+811.80)及原溢洪道处砼修复工程在2012年4月30日前完工;不影响马家河电站汛期发电;2、桩号K0+000--K3+521.30段隧洞扩挖工程在2012年6月30日前完工;确保主汛期间马家河电站发电。1.2水文气象本工程位于兴山县平水村毛家河流域,毛家河流域面积224.60Km2,河流发源于神农架林区,为香溪河干流的第三级支流,隶属于古夫河流域的右支流,在其上游的马家河段(两河口)汇入主河道。流域内地势陡峻,沟谷深切。毛家河流域出口多年平均径流量3.70m3/s,多年平均径流总量达1.17×108m3。该流域地处亚热带北缘区内,是南北冷暖气流交汇要道,属于山区河谷亚热带气候,夏季峰面活动显著,多年平均气温15.3℃,多年平均降雨量为1000mm。区内属湿润多雨气候,碳酸盐岩分布较广泛。分布高程在700m以上,岩溶较发育,主要岩溶形态有落水洞、溶洞及地下暗河等。岩溶的发育主要受地层岩性的控制。Z2dn、∈1t、∈1sh、∈2qn地层岩溶较发育,地下水类型主要为碳酸盐岩裂隙溶洞水。在Ptsh地层中主要为碎屑岩、碳酸盐岩裂隙水及岩溶裂隙水,主要赋存于白云岩中地下水的水质受岩性与循环条件制约,多属重碳酸钙镁型水、一般无腐蚀性。1.3工程地质桩号K0+000-K0+750、K0+920-K0+990段为中等~微风化白云岩,灰色、灰白色,为厚层状构造;岩石坚硬性脆,不易风化,岩溶不发育,构造裂隙较发育,岩石较完整。为Ⅱ类围岩;桩号K0+750-K0+790段中等~微风化泥质、炭质板岩,灰黑色,中厚~厚层状构造;岩石较坚硬,易风化。构造裂隙较发育,岩石较完整。该段渗水现象明显,局部见有围岩坍落现象,为Ⅲ类围岩;桩号K0+790-K0+920、K1+030-K1+070、K1+190-K1+440、K1+630-K1+680段为中等风化泥质、炭质板岩,灰黑色,中厚~厚层状构造;岩石较坚硬,易风...
