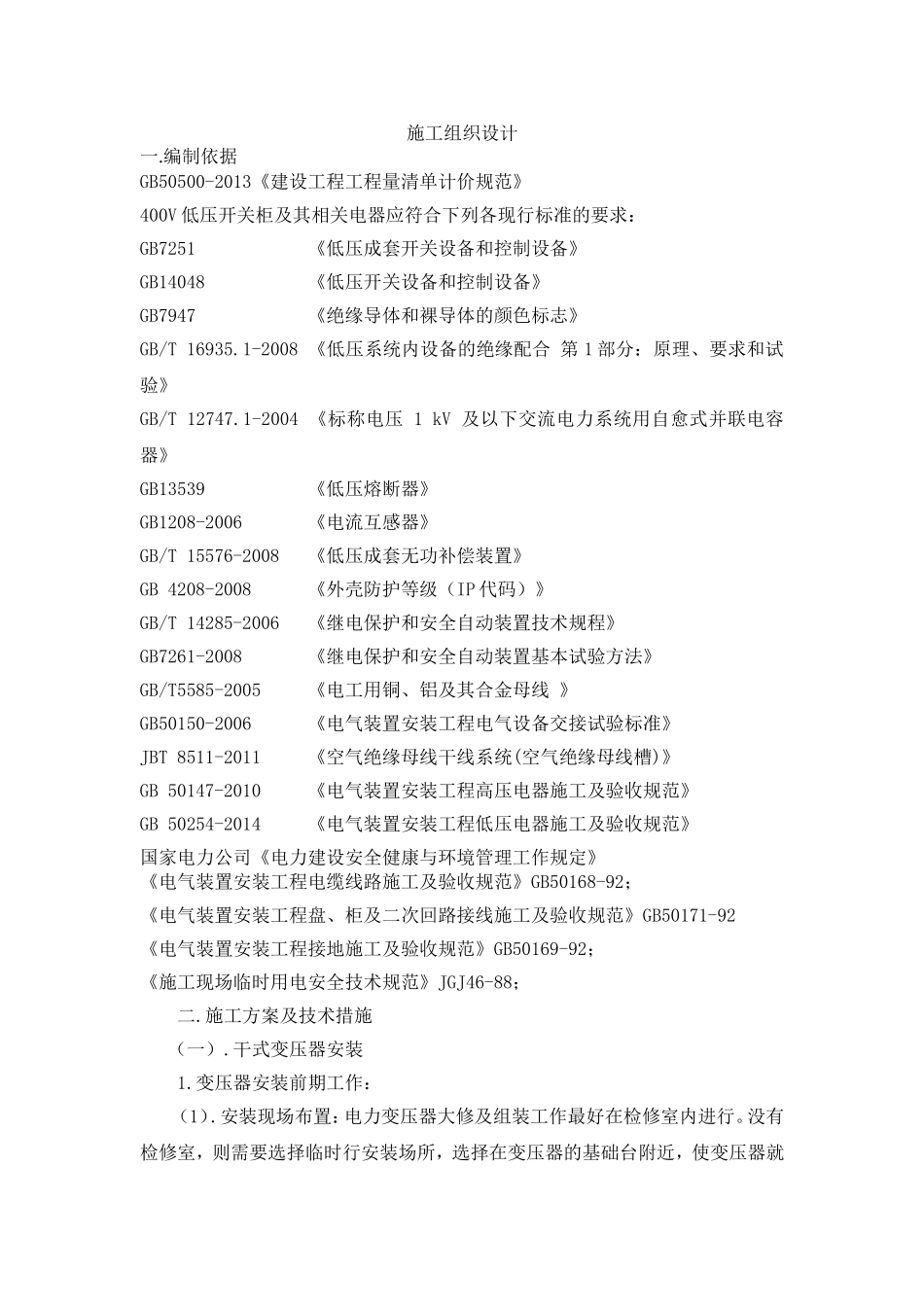

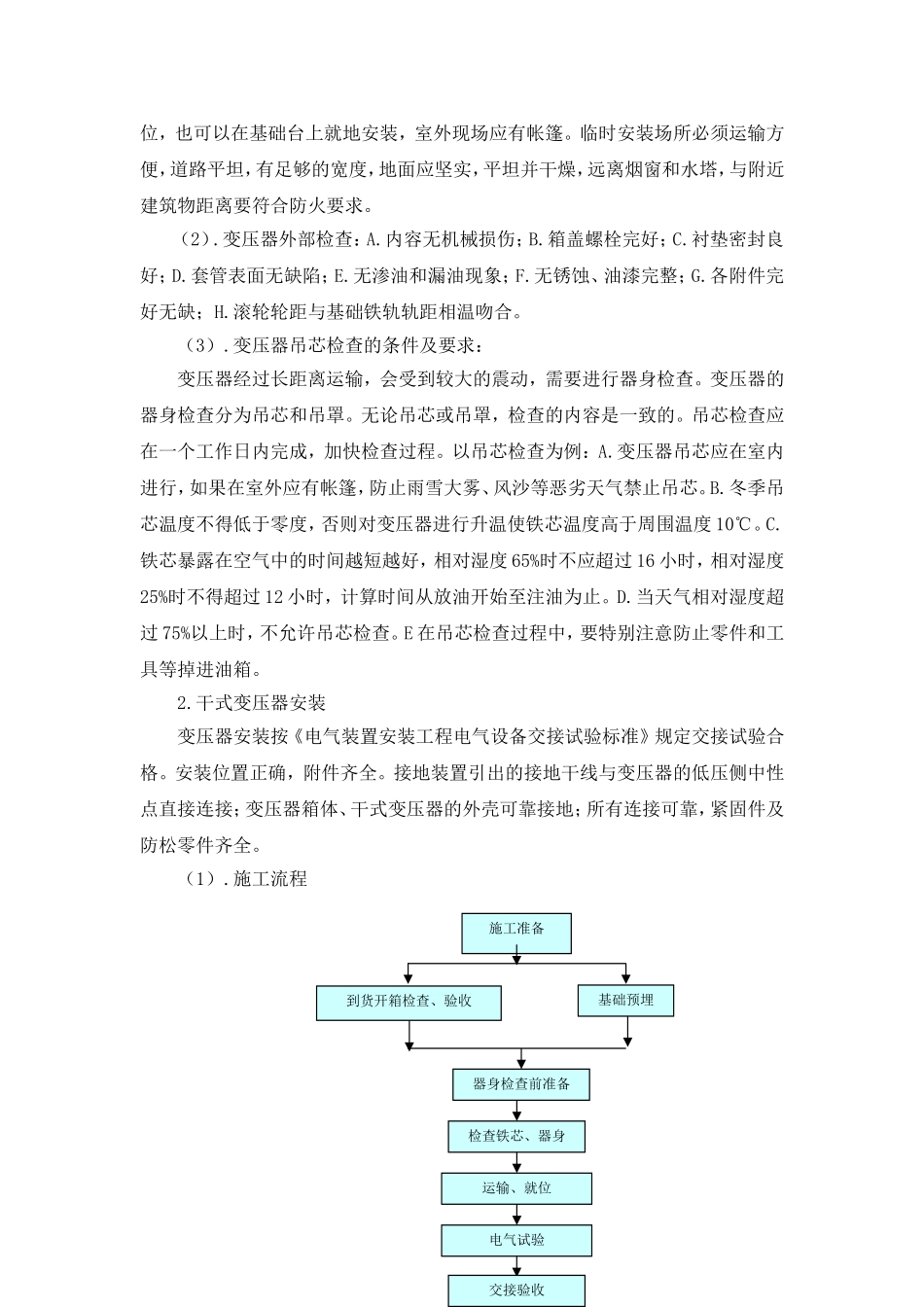

施工组织设计一.编制依据GB50500-2013《建设工程工程量清单计价规范》400V低压开关柜及其相关电器应符合下列各现行标准的要求：GB7251《低压成套开关设备和控制设备》GB14048《低压开关设备和控制设备》GB7947《绝缘导体和裸导体的颜色标志》GB/T16935.1-2008《低压系统内设备的绝缘配合第1部分：原理、要求和试验》GB/T12747.1-2004《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB13539《低压熔断器》GB1208-2006《电流互感器》GB/T15576-2008《低压成套无功补偿装置》GB4208-2008《外壳防护等级（IP代码）》GB/T14285-2006《继电保护和安全自动装置技术规程》GB7261-2008《继电保护和安全自动装置基本试验方法》GB/T5585-2005《电工用铜、铝及其合金母线》GB50150-2006《电气装置安装工程电气设备交接试验标准》JBT8511-2011《空气绝缘母线干线系统(空气绝缘母线槽)》GB50147-2010《电气装置安装工程高压电器施工及验收规范》GB50254-2014《电气装置安装工程低压电器施工及验收规范》国家电力公司《电力建设安全健康与环境管理工作规定》《电气装置安装工程电缆线路施工及验收规范》GB50168-92；《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程接地施工及验收规范》GB50169-92；《施工现场临时用电安全技术规范》JGJ46-88；二.施工方案及技术措施（一）.干式变压器安装1.变压器安装前期工作：（1）.安装现场布置：电力变压器大修及组装工作最好在检修室内进行。没有检修室，则需要选择临时行安装场所，选择在变压器的基础台附近，使变压器就位，也可以在基础台上就地安装，室外现场应有帐篷。临时安装场所必须运输方便，道路平坦，有足够的宽度，地面应坚实，平坦并干燥，远离烟窗和水塔，与附近建筑物距离要符合防火要求。（2）.变压器外部检查：A.内容无机械损伤；B.箱盖螺栓完好；C.衬垫密封良好；D.套管表面无缺陷；E.无渗油和漏油现象；F.无锈蚀、油漆完整；G.各附件完好无缺；H.滚轮轮距与基础铁轨轨距相温吻合。（3）.变压器吊芯检查的条件及要求：变压器经过长距离运输，会受到较大的震动，需要进行器身检查。变压器的器身检查分为吊芯和吊罩。无论吊芯或吊罩，检查的内容是一致的。吊芯检查应在一个工作日内完成，加快检查过程。以吊芯检查为例：A.变压器吊芯应在室内进行，如果在室外应有帐篷，防止雨雪大雾、风沙等恶劣天气禁止吊芯。B.冬季吊芯温度不得低于零度，否则对变压器进行升温使铁芯温度高于周围温度10℃。C.铁芯暴露在空气中的时间越短越好，相对湿度65%时不应超过16小时，相对湿度25%时不得超过12小时，计算时间从放油开始至注油为止。D.当天气相对湿度超过75%以上时，不允许吊芯检查。E在吊芯检查过程中，要特别注意防止零件和工具等掉进油箱。2.干式变压器安装变压器安装按《电气装置安装工程电气设备交接试验标准》规定交接试验合格。安装位置正确，附件齐全。接地装置引出的接地干线与变压器的低压侧中性点直接连接；变压器箱体、干式变压器的外壳可靠接地；所有连接可靠，紧固件及防松零件齐全。（1）.施工流程交接验收电气试验运输、就位检查铁芯、器身器身检查前准备基础预埋到货开箱检查、验收施工准备（2）.安装前的准备工作及安装要点准备专用工器具、作业服、材料运到现场，所须的试验仪器、工器具、作业服器身常规检查对干式变压器器身作常规检查时不得碰伤变压器的内部部件。现场运输就位A.用5吨吊车将待安装的变压器就位。B.就位运输时核对变压器高、低压侧的方向，避免安装时调换方向困难。C.待安装的变压器就位后，将其永久接地点与地可靠联接。并测试其接地点接地电阻值小于4Ω。（3）.变压器的装卸及运输运输线路、仓储由设备供应商负责车面卸车前的运输工作，并负责运至施工现场。我方负责变压器的车面卸车，利用5吨吊车直接将变压器卸放在临建封闭仓库就近处。变压器被卸车前，准备两块50mm厚的木方，长度与变压器包装箱尺寸相同，在通往封闭仓库仓储点的方向上先放置三根1OOOmm长φ32钢管，在把木方放在三根钢管所在的平面上。变压器卸车时，将变压器放在已准备好的木方上，再在变压器...
