高层建筑核心筒设计实例分析VIP专享VIP免费

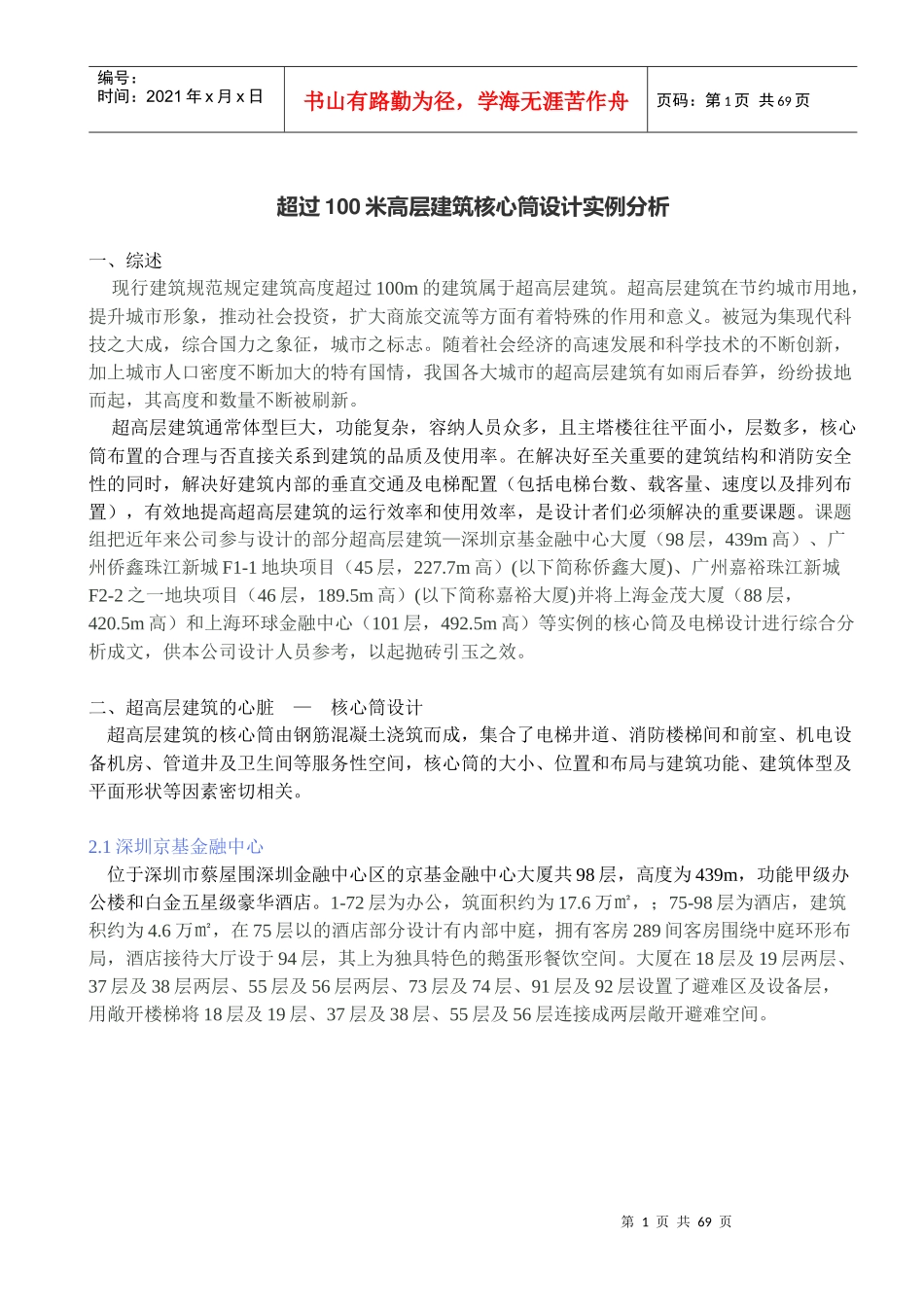

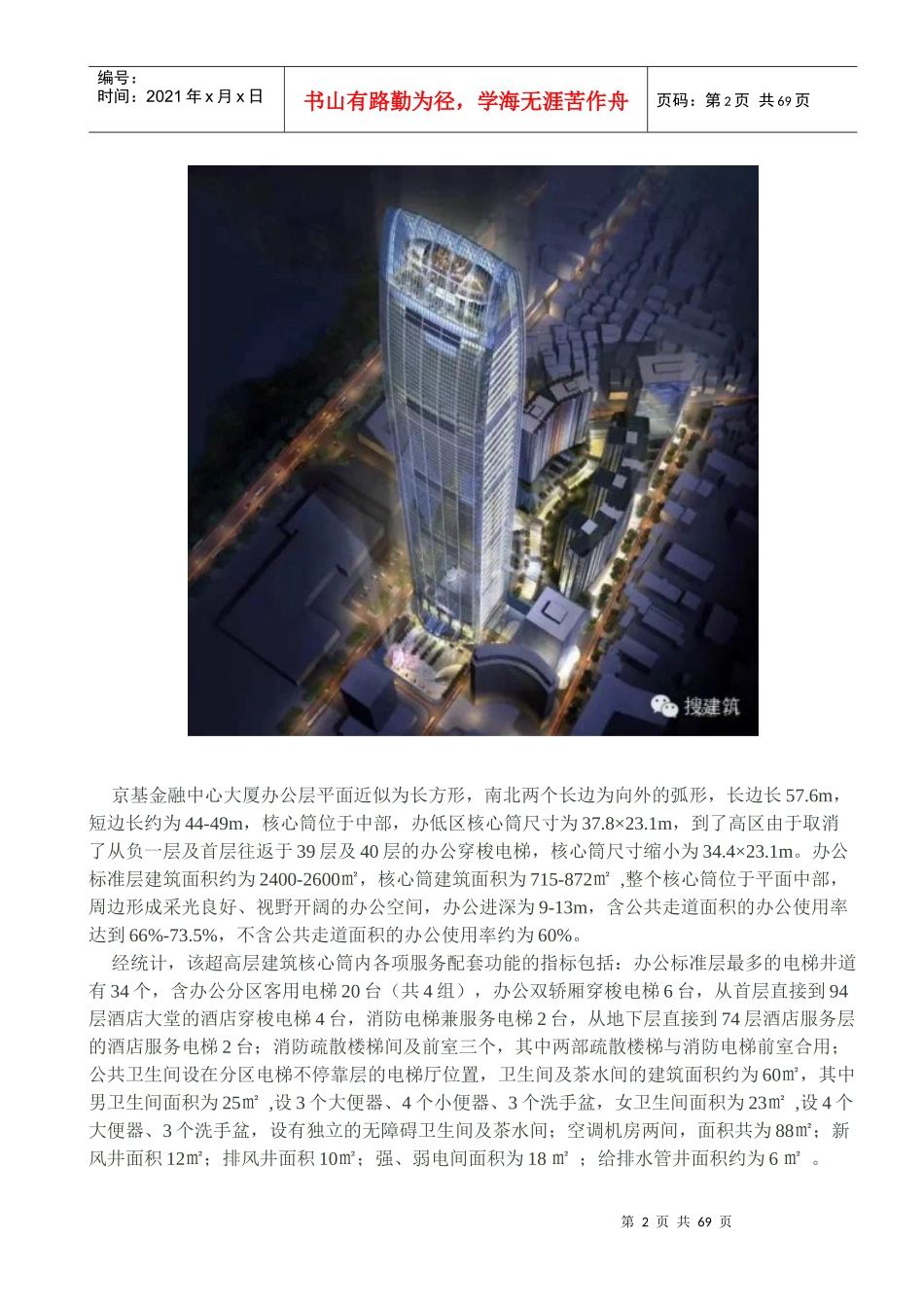

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页超过100米高层建筑核心筒设计实例分析一、综述现行建筑规范规定建筑高度超过100m的建筑属于超高层建筑。超高层建筑在节约城市用地，提升城市形象，推动社会投资，扩大商旅交流等方面有着特殊的作用和意义。被冠为集现代科技之大成，综合国力之象征，城市之标志。随着社会经济的高速发展和科学技术的不断创新，加上城市人口密度不断加大的特有国情，我国各大城市的超高层建筑有如雨后春笋，纷纷拔地而起，其高度和数量不断被刷新。超高层建筑通常体型巨大，功能复杂，容纳人员众多，且主塔楼往往平面小，层数多，核心筒布置的合理与否直接关系到建筑的品质及使用率。在解决好至关重要的建筑结构和消防安全性的同时，解决好建筑内部的垂直交通及电梯配置（包括电梯台数、载客量、速度以及排列布置），有效地提高超高层建筑的运行效率和使用效率，是设计者们必须解决的重要课题。课题组把近年来公司参与设计的部分超高层建筑—深圳京基金融中心大厦（98层，439m高）、广州侨鑫珠江新城F1-1地块项目（45层，227.7m高）(以下简称侨鑫大厦)、广州嘉裕珠江新城F2-2之一地块项目（46层，189.5m高）(以下简称嘉裕大厦)并将上海金茂大厦（88层，420.5m高）和上海环球金融中心（101层，492.5m高）等实例的核心筒及电梯设计进行综合分析成文，供本公司设计人员参考，以起抛砖引玉之效。二、超高层建筑的心脏—核心筒设计超高层建筑的核心筒由钢筋混凝土浇筑而成，集合了电梯井道、消防楼梯间和前室、机电设备机房、管道井及卫生间等服务性空间，核心筒的大小、位置和布局与建筑功能、建筑体型及平面形状等因素密切相关。2.1深圳京基金融中心位于深圳市蔡屋围深圳金融中心区的京基金融中心大厦共98层，高度为439m，功能甲级办公楼和白金五星级豪华酒店。1-72层为办公，筑面积约为17.6万㎡，；75-98层为酒店，建筑积约为4.6万㎡，在75层以的酒店部分设计有内部中庭，拥有客房289间客房围绕中庭环形布局，酒店接待大厅设于94层，其上为独具特色的鹅蛋形餐饮空间。大厦在18层及19层两层、37层及38层两层、55层及56层两层、73层及74层、91层及92层设置了避难区及设备层，用敞开楼梯将18层及19层、37层及38层、55层及56层连接成两层敞开避难空间。第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页京基金融中心大厦办公层平面近似为长方形，南北两个长边为向外的弧形，长边长57.6m，短边长约为44-49m，核心筒位于中部，办低区核心筒尺寸为37.8×23.1m，到了高区由于取消了从负一层及首层往返于39层及40层的办公穿梭电梯，核心筒尺寸缩小为34.4×23.1m。办公标准层建筑面积约为2400-2600㎡，核心筒建筑面积为715-872㎡,整个核心筒位于平面中部，周边形成采光良好、视野开阔的办公空间，办公进深为9-13m，含公共走道面积的办公使用率达到66%-73.5%，不含公共走道面积的办公使用率约为60%。经统计，该超高层建筑核心筒内各项服务配套功能的指标包括：办公标准层最多的电梯井道有34个，含办公分区客用电梯20台（共4组），办公双轿厢穿梭电梯6台，从首层直接到94层酒店大堂的酒店穿梭电梯4台，消防电梯兼服务电梯2台，从地下层直接到74层酒店服务层的酒店服务电梯2台；消防疏散楼梯间及前室三个，其中两部疏散楼梯与消防电梯前室合用；公共卫生间设在分区电梯不停靠层的电梯厅位置，卫生间及茶水间的建筑面积约为60㎡，其中男卫生间面积为25㎡,设3个大便器、4个小便器、3个洗手盆，女卫生间面积为23㎡,设4个大便器、3个洗手盆，设有独立的无障碍卫生间及茶水间；空调机房两间，面积共为88㎡；新风井面积12㎡；排风井面积10㎡；强、弱电间面积为18㎡；给排水管井面积约为6㎡。第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页第5页共69页第4页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页...
