高速公路A1施工方案施工组织设计VIP免费

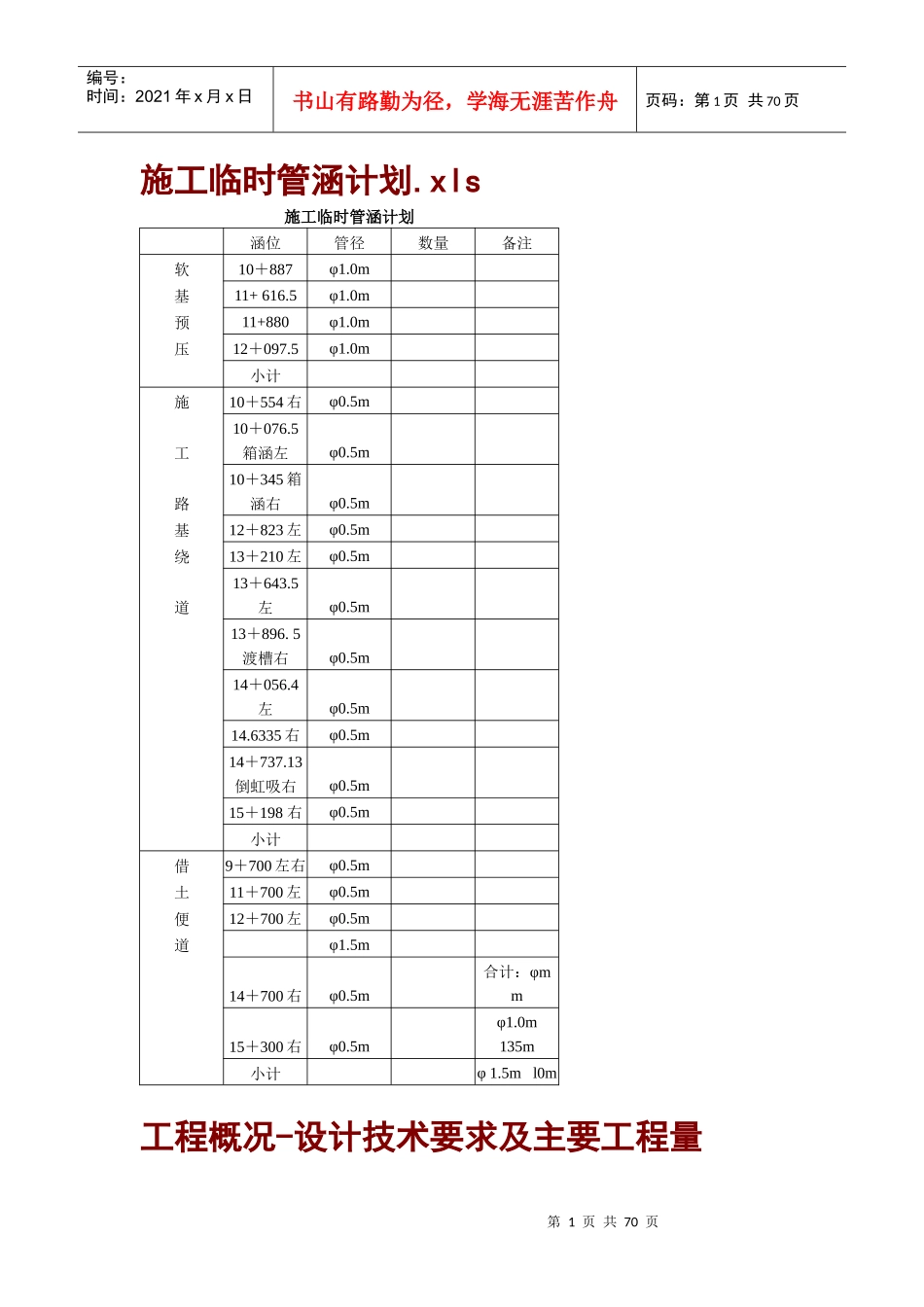

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页施工临时管涵计划.xls施工临时管涵计划涵位管径数量备注软10＋887φ1.0m基11+616.5φ1.0m预11+880φ1.0m压12＋097.5φ1.0m小计施10＋554右φ0.5m工10＋076.5箱涵左φ0.5m路10＋345箱涵右φ0.5m基12＋823左φ0.5m绕13＋210左φ0.5m道13＋643.5左φ0.5m13＋896.5渡槽右φ0.5m14＋056.4左φ0.5m14.6335右φ0.5m14＋737.13倒虹吸右φ0.5m15＋198右φ0.5m小计借9＋700左右φ0.5m土11＋700左φ0.5m便12＋700左φ0.5m道φ1.5m14＋700右φ0.5m合计：φmm15＋300右φ0.5mφ1.0m135m小计φ1.5ml0m工程概况-设计技术要求及主要工程量第1页共70页第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页A．3设计技术要求及主要工程量A．3．l设计技术要求该标段采用全封闭、全立交的双向四车道高速公路标准，路基宽度24．5_m，设计行车速度100_km／h，设计荷载为汽车一超20，挂车-120_，抗震裂度7_级。A．3．2主要工程量路基填方xx_m3；除表土5730万_m2；开挖淤泥xx_m3；水塘回填碎石土xx_m3；砂砾垫层xxm3；土工布xxm2，粉煤灰填筑xxm3。φ1.5m园管涵649.15m／17道；倒虹吸91.5m／2道；3×3m箱涵67.04lm／2道；4×3米箱涵35.55m／l道；1×lm连续槽梁渡槽56.68m／l道；4×2.7m箱形通道129.74m／5道；6×3．5m箱形通道67.64m／2道。桥梁431.12m／xx座。7.5＃浆浆片石xxm3。30cm二灰土xx万m2；20cm二灰碎石xx万m2，30cm二灰碎石xx万m2。工程概况-工程特点第2页共70页A．4工程特点A．4．1本标段区域内道路、交通条件极差，主线被3条河自然划分为四段，地方道路均为单车道，且多处无路可行，材第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页料进场需远距离绕行，并进行二次倒运。A．4．2沿线筑路土源极缺，需大量外借土方，远距离运输。A．4．2结构物设置较多，其中：大、中、小桥及立交各一座，涵洞20_道，通道7_道，渡槽1_座，平均每公里5.33_道，造成施工行车干扰，地方用水矛盾较多。现场踏勘第3页共70页B．l现场踏勘为了掌握施工现场情况，我公司组织了经验丰富的有关专业技术人员对施工现场沿线的地质、地貌、水文、气候、水电、通讯。交通等各种情况进行了详细的调查，并切实掌握了施工现场的材料来源和价格。临时工程-临时用水第3页共70页B．2临时工程B．2．l施工用水本标段地处低洼地段，水源丰富，施工用水和机械用水就地取水解决，施工人员用水在临近村庄取水。临时工程-施工用电第3页共70页第4页共70页第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页B．2．2施工用电沿线村庄多处，根据工程施工用电之需可沿线挂接地方公用电网，但以自发电为主。a、K10＋129.6_处，施工用电由xx_接到施工现场，距离很近，直接由抽水泵站接至工地用电量40_KW。b、K10＋685_处，施工用电由附近村庄_接至现场约300_米，最大用电量20_KW。c、K11＋958.30_处，施工用电由附近村庄_接至现场约300_米，最大用电量25_KW。d、K12＋80_1处，施工用电由主线右侧村庄_接至现场，约100_米，最大用电量40_KW。e、K13＋147.5_处，施工用电由主线K13＋300左侧村庄_接至现场约150_米，最大用电量40_KW。f、K13＋344_处，施工用电由该通道左侧村庄_接至现场30_米，最大用电量50_KW。g、K15＋067.9_处，施工用电由主线右侧二府村_接至工地约80_米，最大用电量35_KW。h、生活用电，根据施工组织设计按施工人员租用民房，生活用电随租房自行解决。临时工程-施工便道第4页共70页第5页共70页第4页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共70页B．2．3施工便道本工程施工便道以满足施工所需而必须发生的数量，包括借土场至路基的运土路，通道处施工临时便道和xxx机耕路整修共计xxkm_。a、为了满足借土方需要，需修筑xx处施工便道，总长度xxkm，路面宽度xx米，共计填筑路基土方xx_m3，不做路面结构层。b、机耕路整修，由于大量填料进入软基地段，原有道路不能满足运输的...
