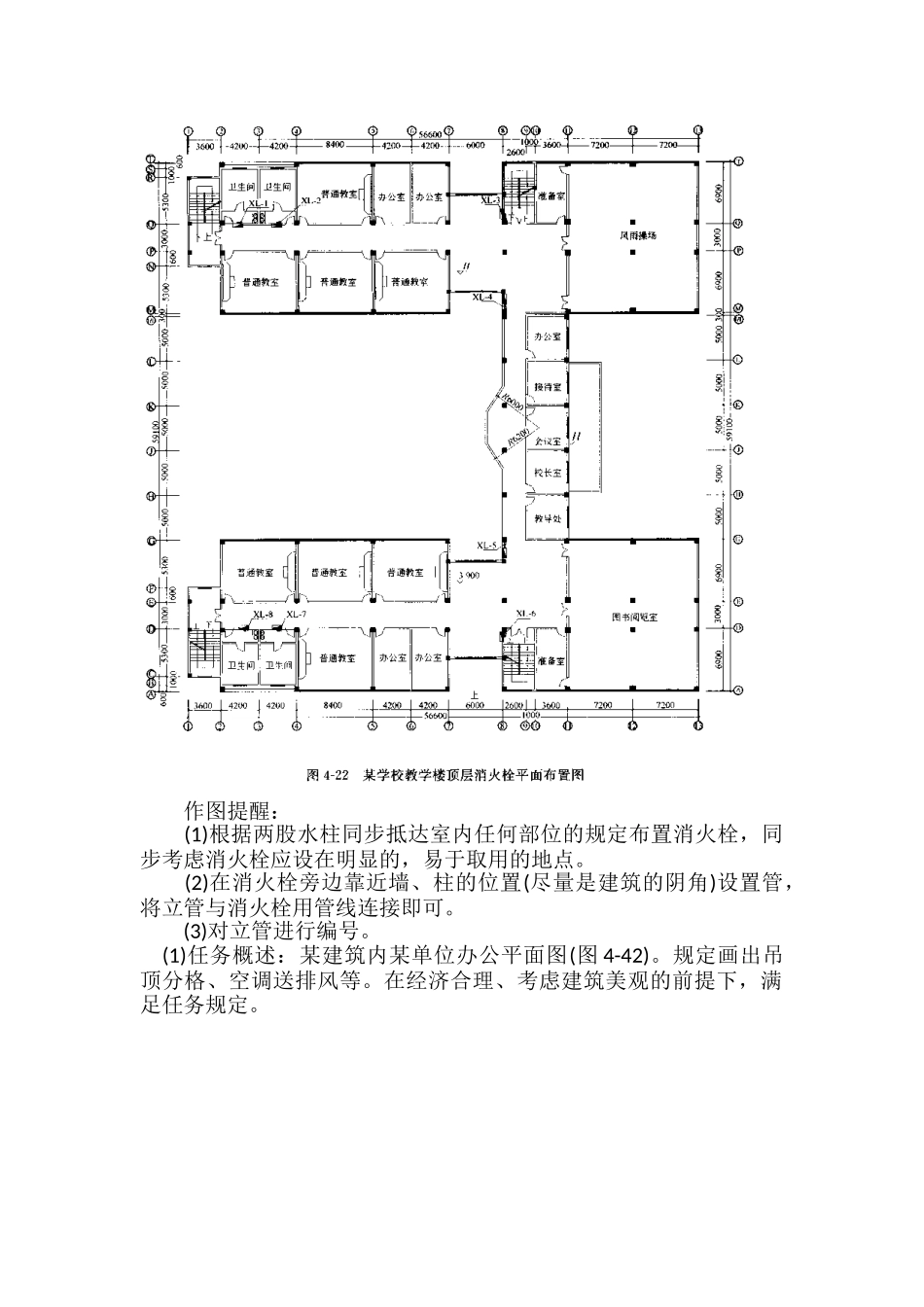

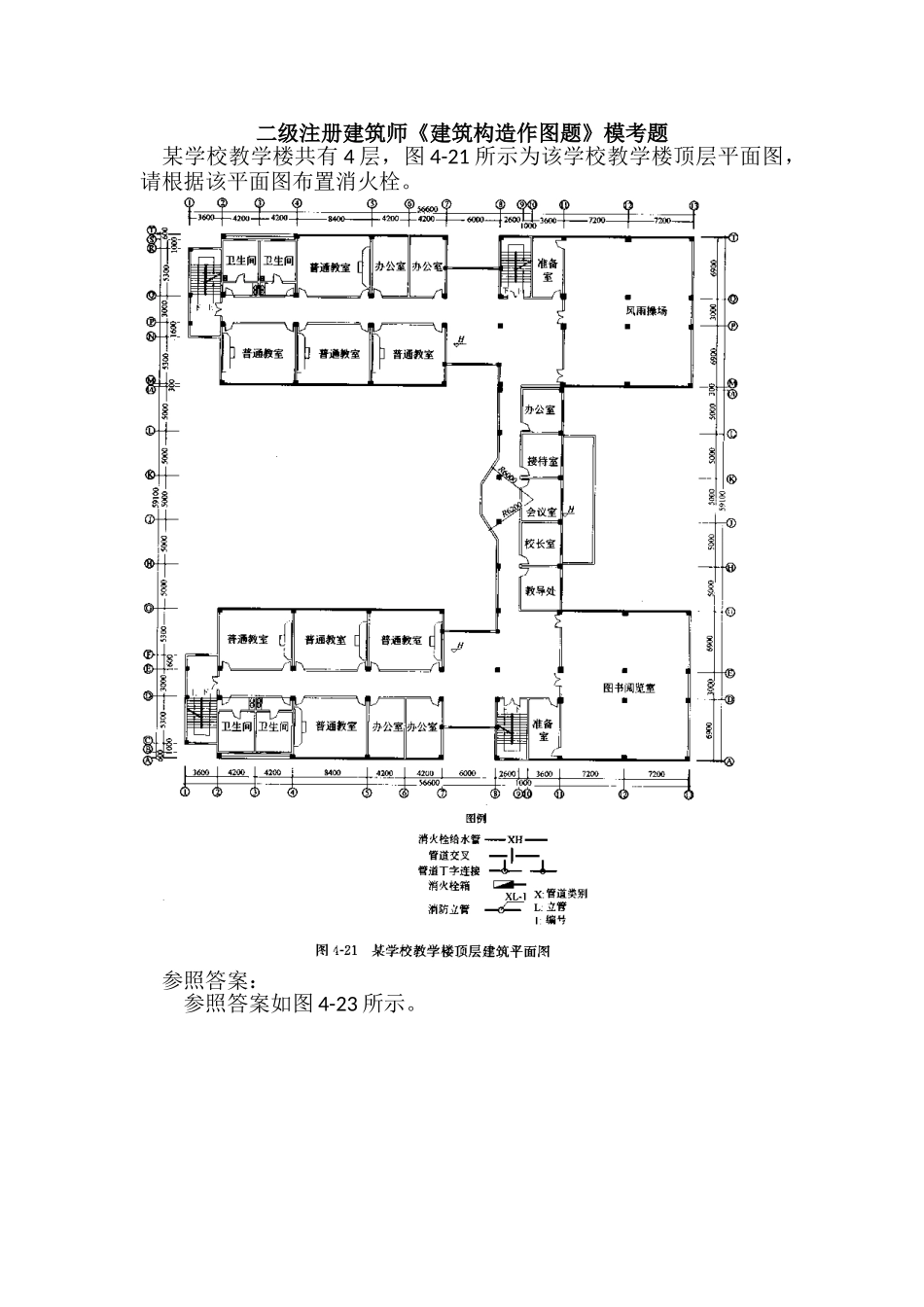

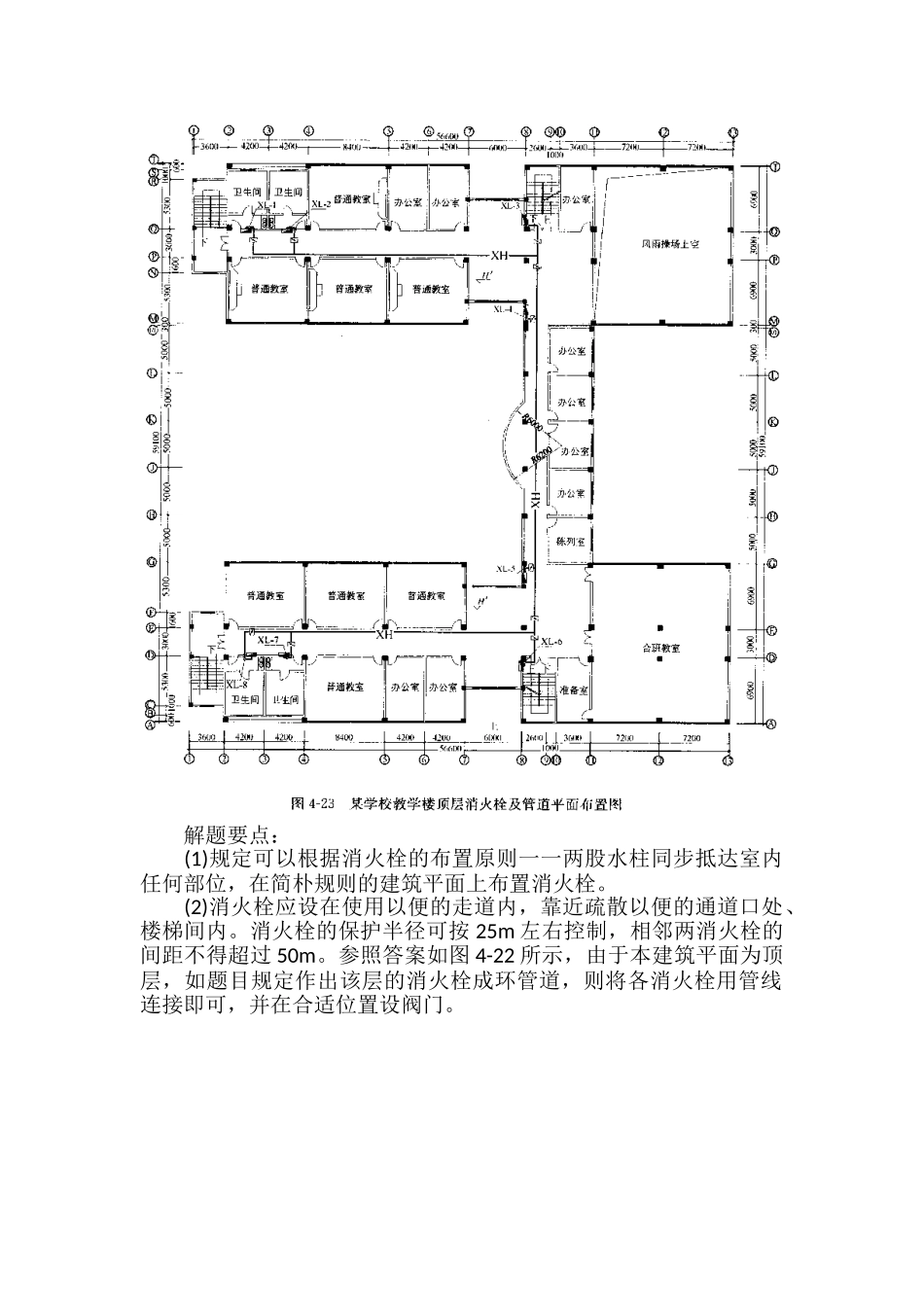

二级注册建筑师《建筑构造作图题》模考题某学校教学楼共有4层，图4-21所示为该学校教学楼顶层平面图，请根据该平面图布置消火栓。参照答案：参照答案如图4-23所示。解题要点：(1)规定可以根据消火栓的布置原则一一两股水柱同步抵达室内任何部位，在简朴规则的建筑平面上布置消火栓。(2)消火栓应设在使用以便的走道内，靠近疏散以便的通道口处、楼梯间内。消火栓的保护半径可按25m左右控制，相邻两消火栓的间距不得超过50m。参照答案如图4-22所示，由于本建筑平面为顶层，如题目规定作出该层的消火栓成环管道，则将各消火栓用管线连接即可，并在合适位置设阀门。作图提醒：(1)根据两股水柱同步抵达室内任何部位的规定布置消火栓，同步考虑消火栓应设在明显的，易于取用的地点。(2)在消火栓旁边靠近墙、柱的位置(尽量是建筑的阴角)设置管，将立管与消火栓用管线连接即可。(3)对立管进行编号。(1)任务概述：某建筑内某单位办公平面图(图4-42)。规定画出吊顶分格、空调送排风等。在经济合理、考虑建筑美观的前提下，满足任务规定。(2)任务规定：平面图中，按如下规定完毕布置图。1)吊顶：吊顶均为矿棉板轻钢龙骨吊顶;走廊不画吊顶分格。2)通风空调：采用风机盘管加独立新风的中央空调系统，由大楼中央空调供冷热水和新风。风机盘管在吊顶内卧式安装，新风送至风机盘管或与风机盘管并排送至室内。供回水总管及新风总管设在走廊吊顶内。大办公室每闻设两台风机盘管，经理室和财务室各设1台风机盘管，接待室设两台风机盘管。合理布置风机盘管、送风管、新风管、供回水管、凝结水管及风口位置。(3)布置规定：在平面图上，运用所提供的图例画出符合上述任务规定的布置图，包括：1)吊顶：方格布置，600mm×600mm或600mm×1200mm;2)通风空调：布置风机盘管及其送风管和送风口;新风管和送风口;风机盘管供水管、回水管及凝水管。参照答案：解1(图4-43)解题要点：(1)风机盘管台数按规定设置。每台风机盘管送风口一般设一种;房间进深超过7m但不不小于10m时，可一排风机盘管两个送风口;超过10m时可设两排及以上风机盘管。房间为大开间时，每隔3～4.2m布置一列风机盘管。盘管尽量靠近水管F管一侧，目的是使水管在室内最短，至少。风机盘管不应没在灯具上方，由于风机盘管需要在顶棚上设回风口，同步可防止风机盘管及水管漏水对电路的影响。风管可在灯具上方。风口与灯具不要设在同一分格内。(2)三根空调水管与风机盘管均要连接，水管不应布置在灯具上方。(3)新风按本题规定接风机盘管入口(新风一般可接入风机盘管入口、风机盘管出风管，最佳单独接送风口)。走廊干风管与房间支风管连接处不设防火阀(由于接支风管的所有房间在同一防火分区内)。(4)吊顶分格按600mm×600mm布置。解2(图4-44)解题要点：(1)风机盘管台数按规定设置。每台风机盘管送风口一般设一种。房间进深超过7m但不不小于10m时，可一排风机盘管两个送风口;超过10m时可设两排及以上风机盘管。房间为大开间时，每隔3～4.2m布置一列风机盘管。盘管尽量靠近水管干管一侧，目的是使水管在室内最短，至少。风机盘管不应在灯具上方，由于风机盘管需要在顶棚上设回风口，同步可防止风机盘管及水管漏水对电路的影响。风管可在灯具上方。风口与灯具不要设在同一分格内。(2)三根空调水管与风机盘管均要连接，水管不应布置在灯具上方。(3)新风按本题规定接风机盘管入口(新风一般可接入风机盘管入口、风机盘管出风管，最佳单独接送风口)。走廊干风管与房间支风管连接处不设防火阀(由于接支风管的所有房间在同一防火分区内)。(4)大房间的吊顶分格按1200mm×600mm布置，小房间的吊顶分格按600mm×600mm布置。解3(图4-45)解题要点：(1)假如房间层高有限，为保证室内净高，可采用室内吊顶局部减少，风机盘管和新风管采用上侧吹的气流组织方式。(2)风机盘管台数按规定设置。房间为大开间时，每隔3～4.2m布置一列风机盘管。盘管尽量靠近水管干管一侧，目的是使水管在室内最短，至少。风机盘管不应在灯具上方，由于风机盘管需要在顶棚上设回风口，同步可防止风机盘管及水管漏水对电路的影响。(3)三根空调水管与风机盘管均要连接，水管不应布置在灯具上方。(...
