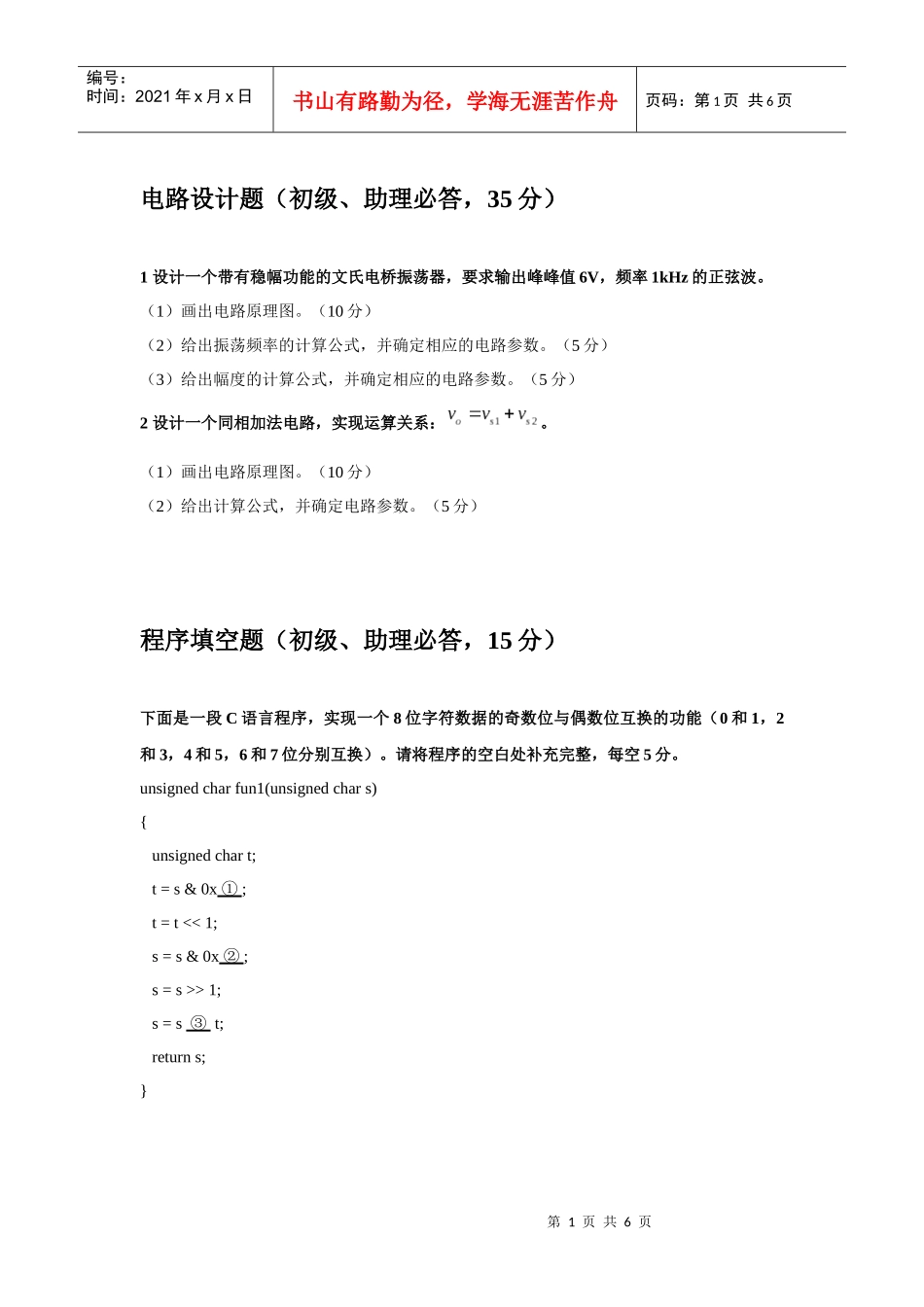

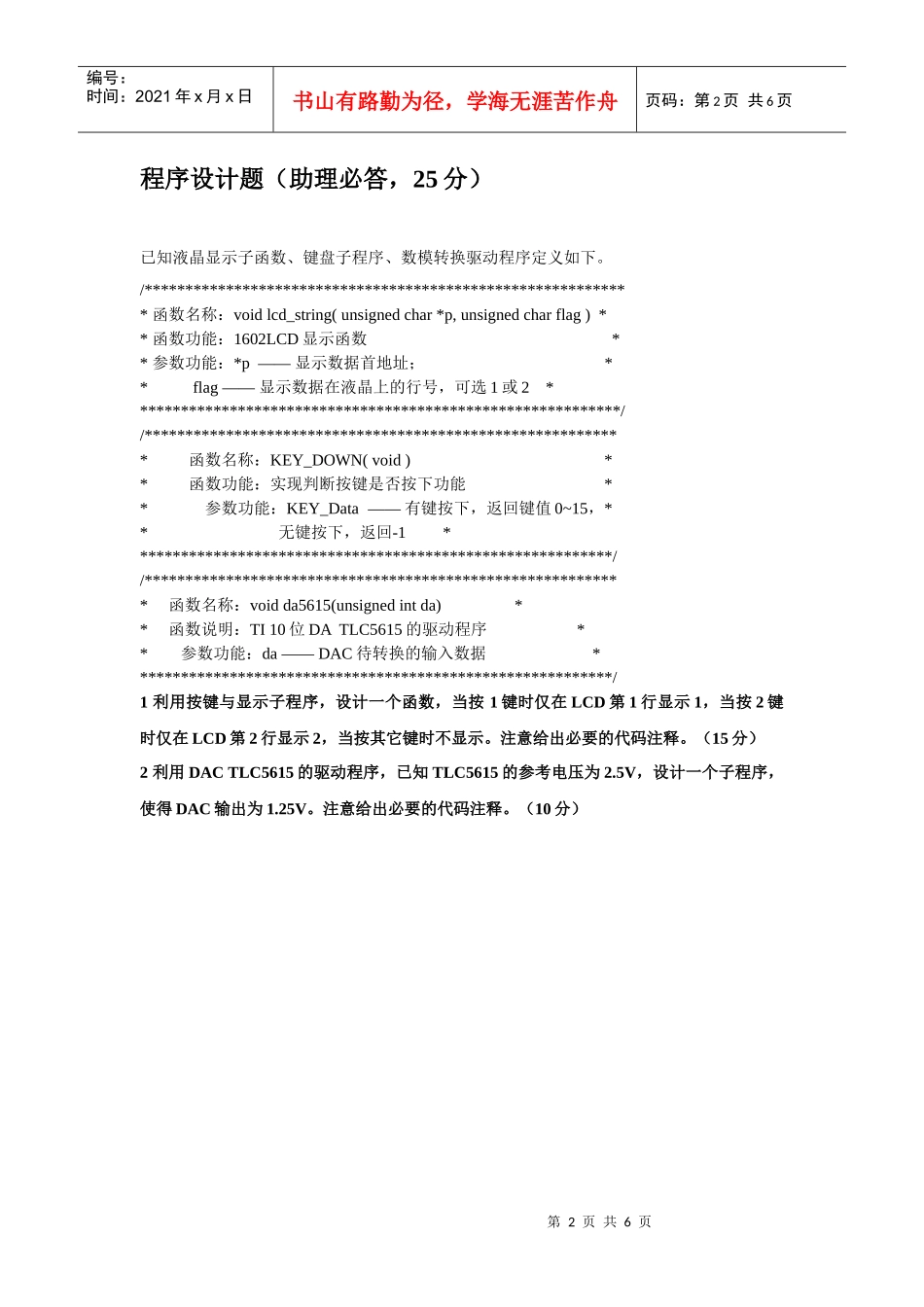

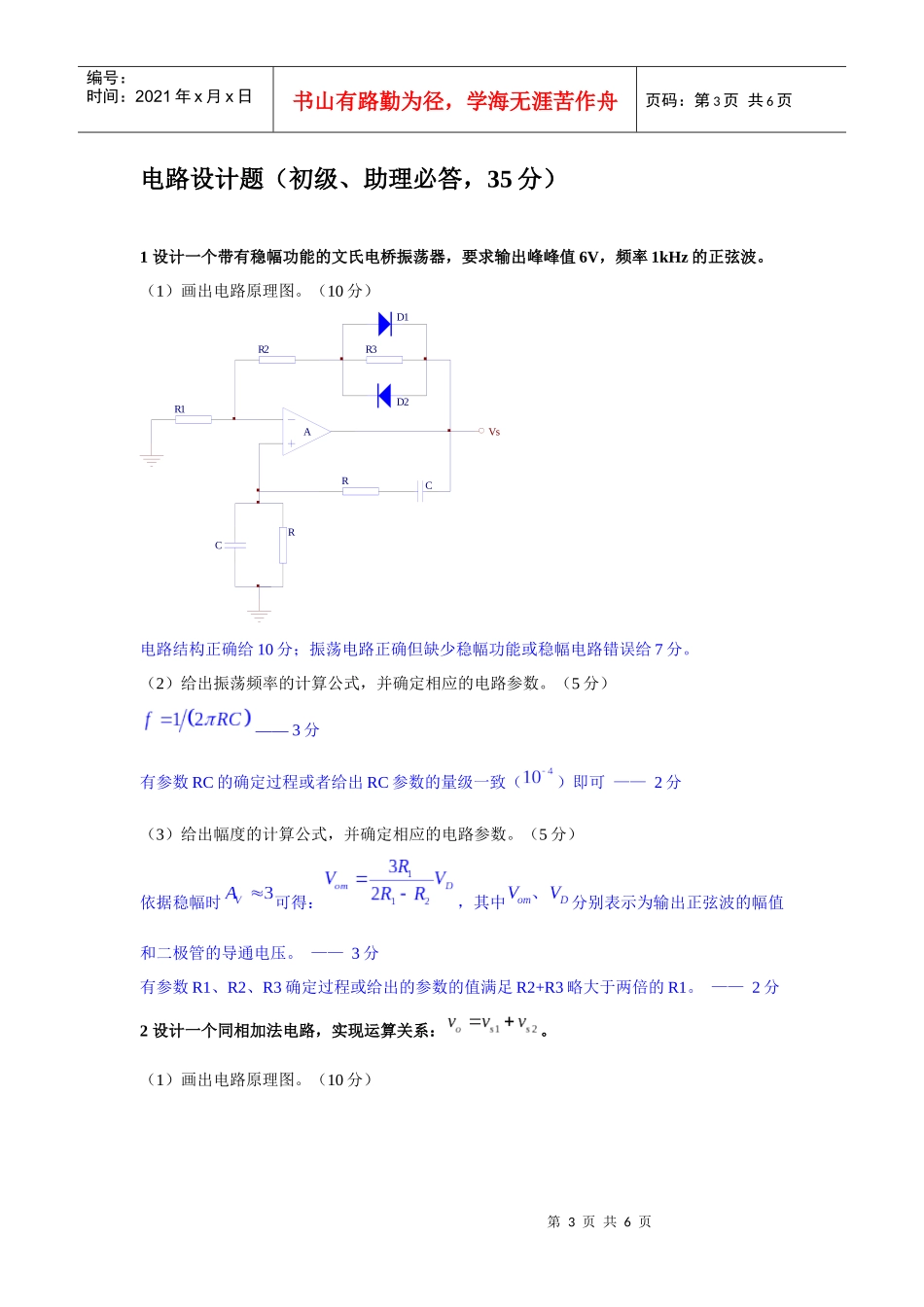

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电路设计题（初级、助理必答，35分）1设计一个带有稳幅功能的文氏电桥振荡器，要求输出峰峰值6V，频率1kHz的正弦波。（1）画出电路原理图。（10分）（2）给出振荡频率的计算公式，并确定相应的电路参数。（5分）（3）给出幅度的计算公式，并确定相应的电路参数。（5分）2设计一个同相加法电路，实现运算关系：。（1）画出电路原理图。（10分）（2）给出计算公式，并确定电路参数。（5分）程序填空题（初级、助理必答，15分）下面是一段C语言程序，实现一个8位字符数据的奇数位与偶数位互换的功能（0和1，2和3，4和5，6和7位分别互换）。请将程序的空白处补充完整，每空5分。unsignedcharfun1(unsignedchars){unsignedchart;t=s&0x①;t=t<<1;s=s&0x②;s=s>>1;s=s③t;returns;}第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页程序设计题（助理必答，25分）已知液晶显示子函数、键盘子程序、数模转换驱动程序定义如下。/************************************************************函数名称：voidlcd_string(unsignedchar*p,unsignedcharflag)**函数功能：1602LCD显示函数**参数功能：*p——显示数据首地址；**flag——显示数据在液晶上的行号，可选1或2************************************************************//***********************************************************函数名称：KEY_DOWN(void)**函数功能：实现判断按键是否按下功能**参数功能：KEY_Data——有键按下，返回键值0~15，**无键按下，返回-1***********************************************************//***********************************************************函数名称：voidda5615(unsignedintda)**函数说明：TI10位DATLC5615的驱动程序**参数功能：da——DAC待转换的输入数据***********************************************************/1利用按键与显示子程序，设计一个函数，当按1键时仅在LCD第1行显示1，当按2键时仅在LCD第2行显示2，当按其它键时不显示。注意给出必要的代码注释。（15分）2利用DACTLC5615的驱动程序，已知TLC5615的参考电压为2.5V，设计一个子程序，使得DAC输出为1.25V。注意给出必要的代码注释。（10分）第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页电路设计题（初级、助理必答，35分）1设计一个带有稳幅功能的文氏电桥振荡器，要求输出峰峰值6V，频率1kHz的正弦波。（1）画出电路原理图。（10分）电路结构正确给10分；振荡电路正确但缺少稳幅功能或稳幅电路错误给7分。（2）给出振荡频率的计算公式，并确定相应的电路参数。（5分）——3分有参数RC的确定过程或者给出RC参数的量级一致（）即可——2分（3）给出幅度的计算公式，并确定相应的电路参数。（5分）依据稳幅时可得：，其中分别表示为输出正弦波的幅值和二极管的导通电压。——3分有参数R1、R2、R3确定过程或给出的参数的值满足R2+R3略大于两倍的R1。——2分2设计一个同相加法电路，实现运算关系：。（1）画出电路原理图。（10分）R2R3RRCCD1D2VsR1A第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页（2）给出计算公式，并确定电路参数。（5分）——3分考虑电路对称后确定参数R1=R2=R3=Rf，或给出的参数相等即可。——2分程序填空题（初级、助理必答，15分）下面是一段C语言程序，实现一个8位字符数据的奇数位与偶数位互换的功能（0和1，2和3，4和5，6和7位分别互换）。请将程序的空白处补充完整，每空5分。unsignedcharfun1(unsignedchars){unsignedchart;t=s&0x①;t=t<<1;s=s&0x②;s=s>>1;s=s③t;returns;}55AA①②或aa|③或+——每空5分程序设计题（助理必答，25分）已知液晶显示子函数、键盘子程序、数模转换驱动程序定义如下。/***********************************************************AR3RfR1R2VoVs2Vs1第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为...
