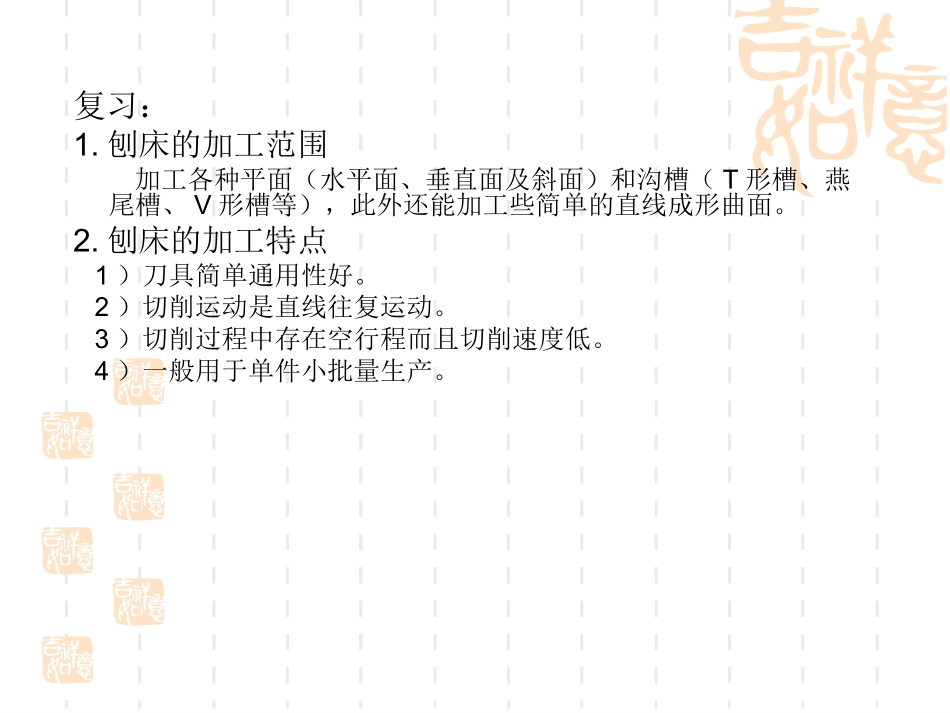

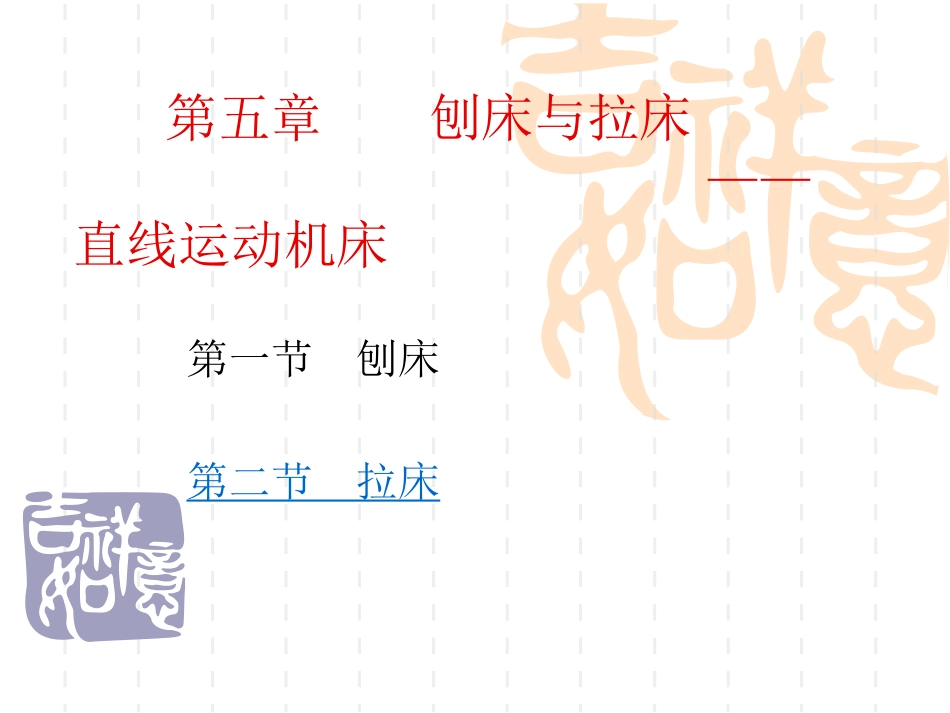

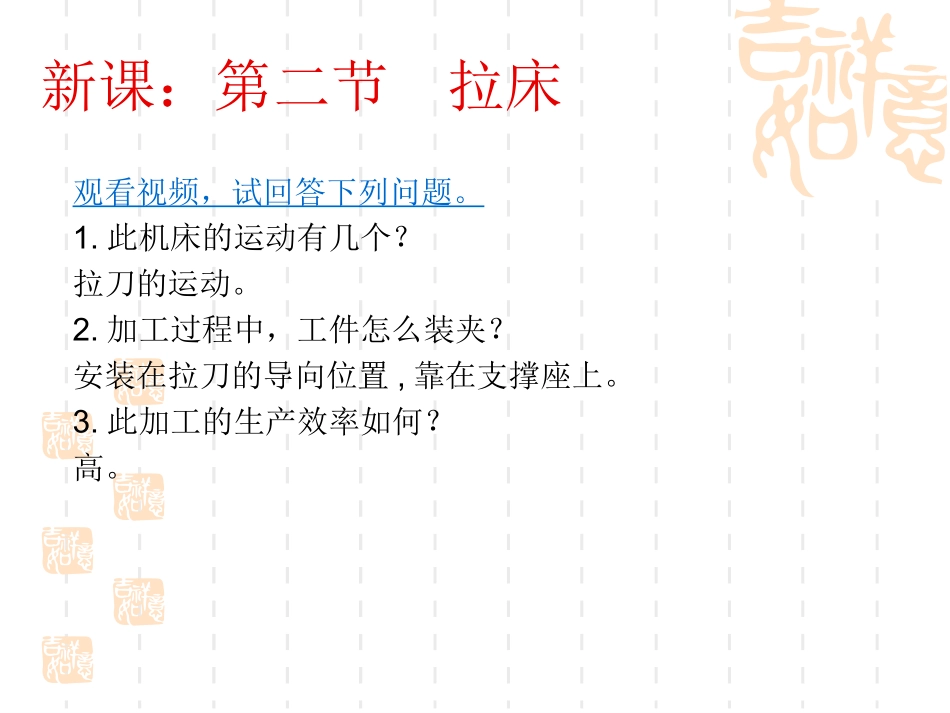

第五章刨床与拉床——直线运动机床第一节刨床第二节拉床复习:1.刨床的加工范围加工各种平面(水平面、垂直面及斜面)和沟槽(T形槽、燕尾槽、V形槽等),此外还能加工些简单的直线成形曲面。2.刨床的加工特点1)刀具简单通用性好。2)切削运动是直线往复运动。3)切削过程中存在空行程而且切削速度低。4)一般用于单件小批量生产。新课:第二节拉床观看视频,试回答下列问题。1.此机床的运动有几个?拉刀的运动。2.加工过程中,工件怎么装夹?安装在拉刀的导向位置,靠在支撑座上。3.此加工的生产效率如何?高。一、拉床的类型1.按加工表面所在的位置分:(1)内拉床(加工花键孔、方孔等)(2)外拉床(外表面等)2.按结构和布局形式分:(1)立式拉床(占地面积较小,但行程受限)(2)卧式拉床(可加工大型零件,但占地面积大)3.拉床的型号:L6120型卧式内拉床的主参数:额定拉力为200KN。二、拉刀(二)拉刀的种类拉刀的种类很多,每个工件都对应一把相应的拉刀。大致可以分为俩类:内拉刀和外拉刀。三、拉削加工(一)拉削加工的特点1.拉削的加工效率高,被加工表面一次拉削成形。拉削的加工精度可达IT8~IT7,表面粗糙度可达Ra3.2~0.4。2.拉削时,拉刀的低速直线运动为主运动。依靠拉刀刀齿的齿升量来完成切削时的进给。3.主要用于成批和大批量生产。拉刀的制造与刃磨费用高。(二)拉削的应用拉削加工各种通孔、通槽、平面及成形面。课后作业:P119,5-5。卧式拉床立式拉床
