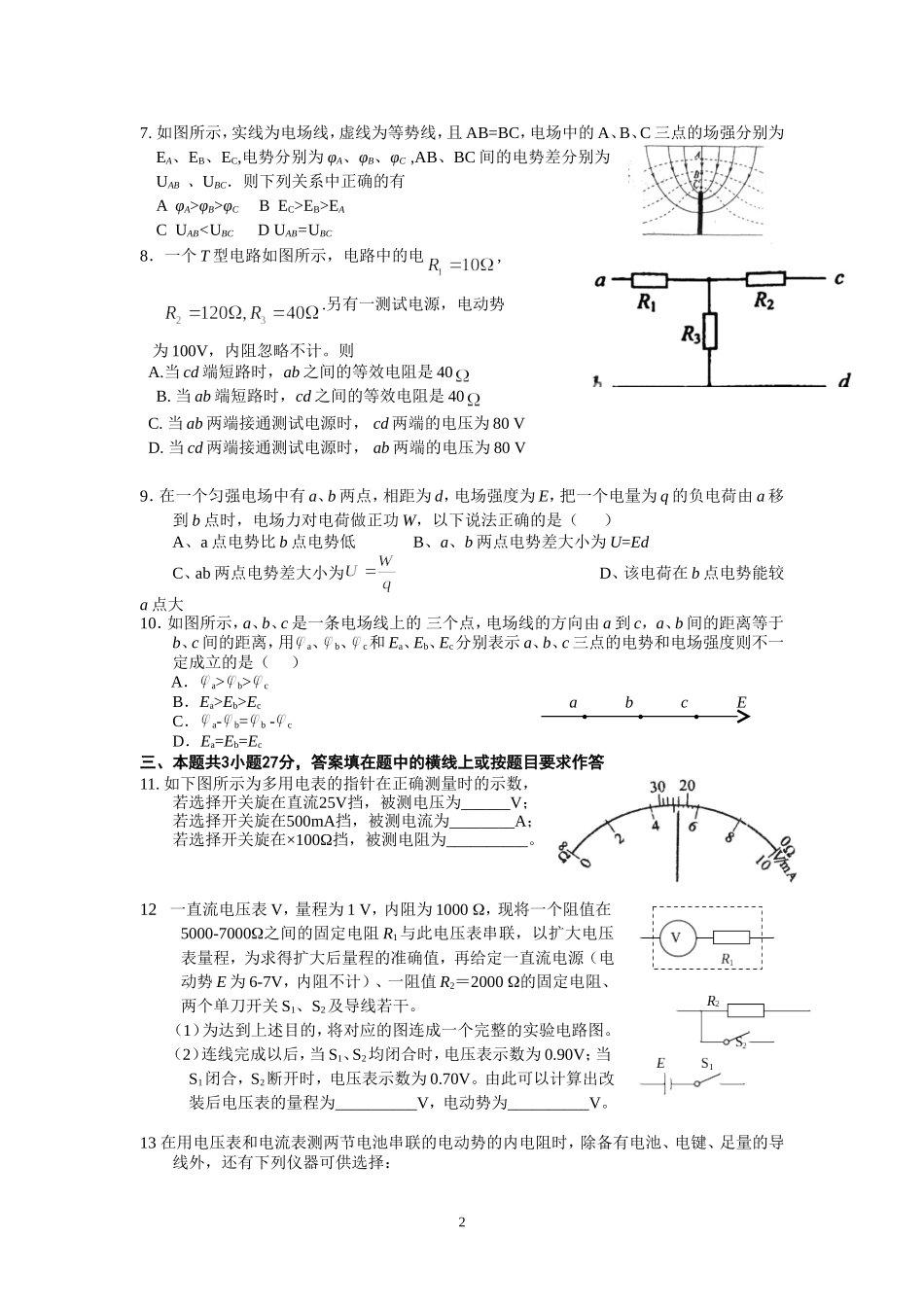

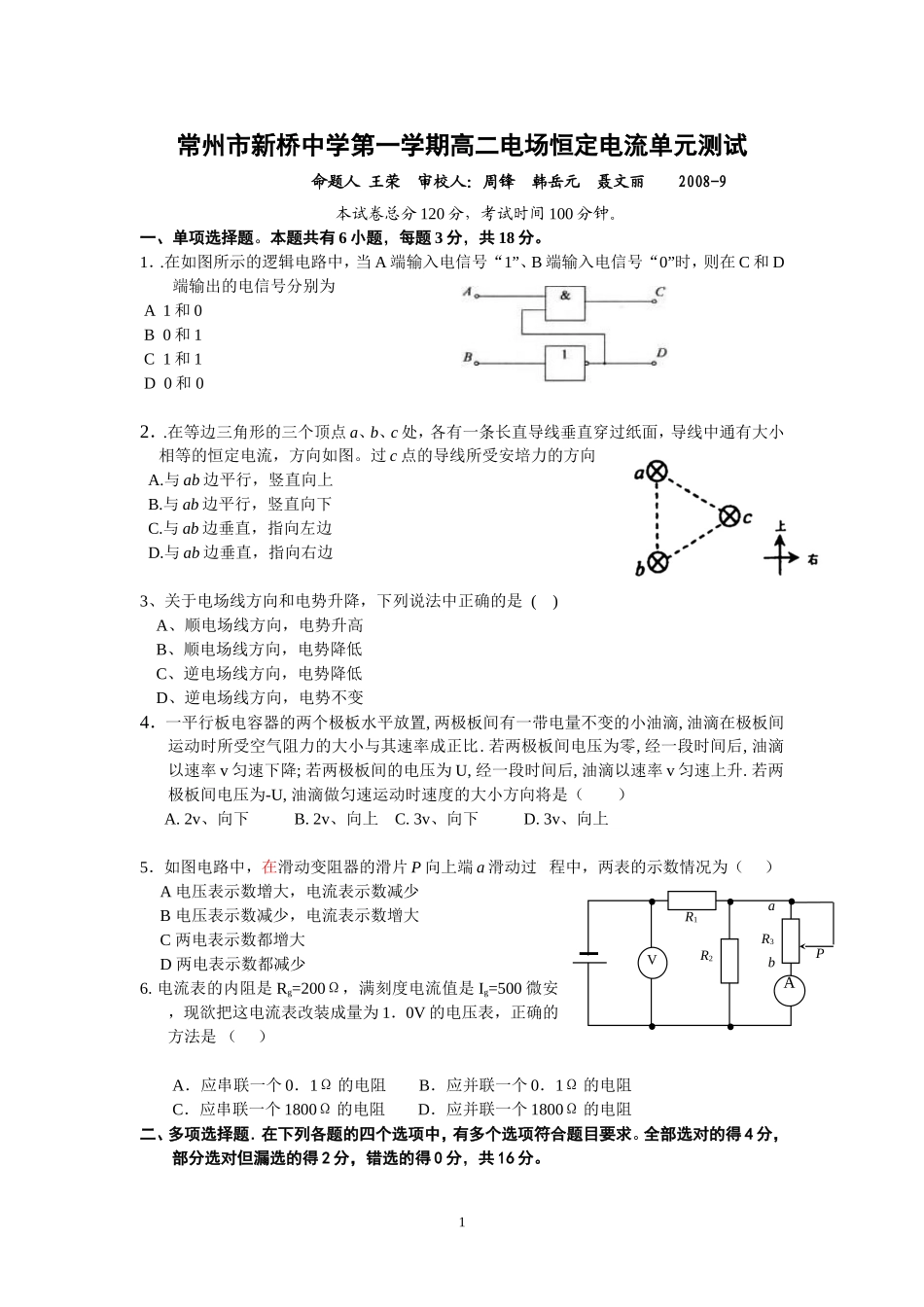

常州市新桥中学第一学期高二电场恒定电流单元测试命题人王荣审校人：周锋韩岳元聂文丽2008-9本试卷总分120分，考试时间100分钟。一、单项选择题。本题共有6小题，每题3分，共18分。1．.在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为A1和0B0和1C1和1D0和02．.在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。过c点的导线所受安培力的方向A.与ab边平行，竖直向上B.与ab边平行，竖直向下C.与ab边垂直，指向左边D.与ab边垂直，指向右边3、关于电场线方向和电势升降，下列说法中正确的是()A、顺电场线方向，电势升高B、顺电场线方向，电势降低C、逆电场线方向，电势降低D、逆电场线方向，电势不变4．一平行板电容器的两个极板水平放置,两极板间有一带电量不变的小油滴,油滴在极板间运动时所受空气阻力的大小与其速率成正比.若两极板间电压为零,经一段时间后,油滴以速率v匀速下降;若两极板间的电压为U,经一段时间后,油滴以速率v匀速上升.若两极板间电压为-U,油滴做匀速运动时速度的大小方向将是（）A.2v、向下B.2v、向上C.3v、向下D.3v、向上5．如图电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为（）A电压表示数增大，电流表示数减少B电压表示数减少，电流表示数增大C两电表示数都增大D两电表示数都减少6.电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500微安，现欲把这电流表改装成量为1．0V的电压表，正确的方法是（）A．应串联一个0．1Ω的电阻B．应并联一个0．1Ω的电阻C．应串联一个1800Ω的电阻D．应并联一个1800Ω的电阻二、多项选择题．在下列各题的四个选项中，有多个选项符合题目要求。全部选对的得4分，部分选对但漏选的得2分，错选的得0分，共16分。1VAR1R2R3baP7.如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A、B、C三点的场强分别为EA、EB、EC,电势分别为φA、φB、φC,AB、BC间的电势差分别为UAB、UBC．则下列关系中正确的有AφA>φB>φCBEC>EB>EACUABb>cB．Ea>Eb>EcC．a-b=b-cD．Ea=Eb=Ec三、本题共3小题27分，答案填在题中的横线上或按题目要求作答11.如下图所示为多用电表的指针在正确测量时的示数，若选择开关旋在直流25V挡，被测电压为______V；若选择开关旋在500mA挡，被测电流为________A；若选择开关旋在×100Ω挡，被测电阻为__________。12一直流电压表V，量程为1V，内阻为1000，现将一个阻值在5000-7000之间的固定电阻R1与此电压表串联，以扩大电压表量程，为求得扩大后量程的准确值，再给定一直流电源（电动势E为6-7V，内阻不计）、一阻值R2＝2000的固定电阻、两个单刀开关S1、S2及导线若干。（1）为达到上述目的，将对应的图连成一个完整的实验电路图。（2）连线完成以后，当S1、S2均闭合时，电压表示数为0.90V；当S1闭合，S2断开时，电压表示数为0.70V。由此可以计算出改装后电压表的量程为__________V，电动势为__________V。13在用电压表和电流表测两节电池串联的电动势的内电阻时，除备有电池、电键、足量的导线外，还有下列仪器可供选择：2abcEA．电流表A1（0～0.6A）B．电流表A2（0～3A）C．电压表V1（0～3V）D．电压表V2（0～15V）E．滑动变阻器R1（20Ω，2A）F．滑动变阻器R2（1750Ω，3A）...
