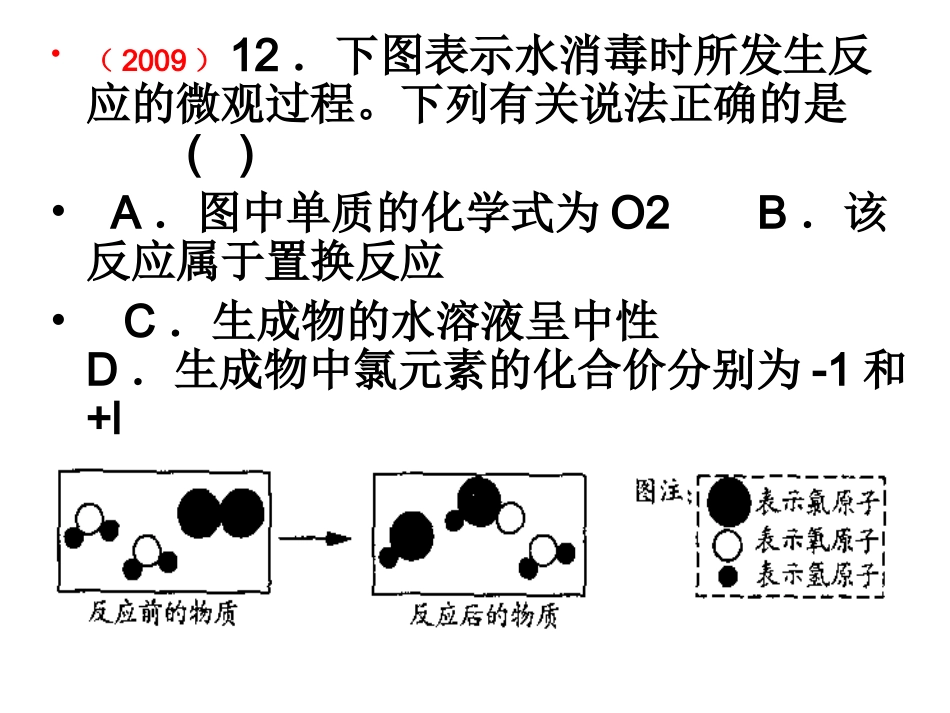

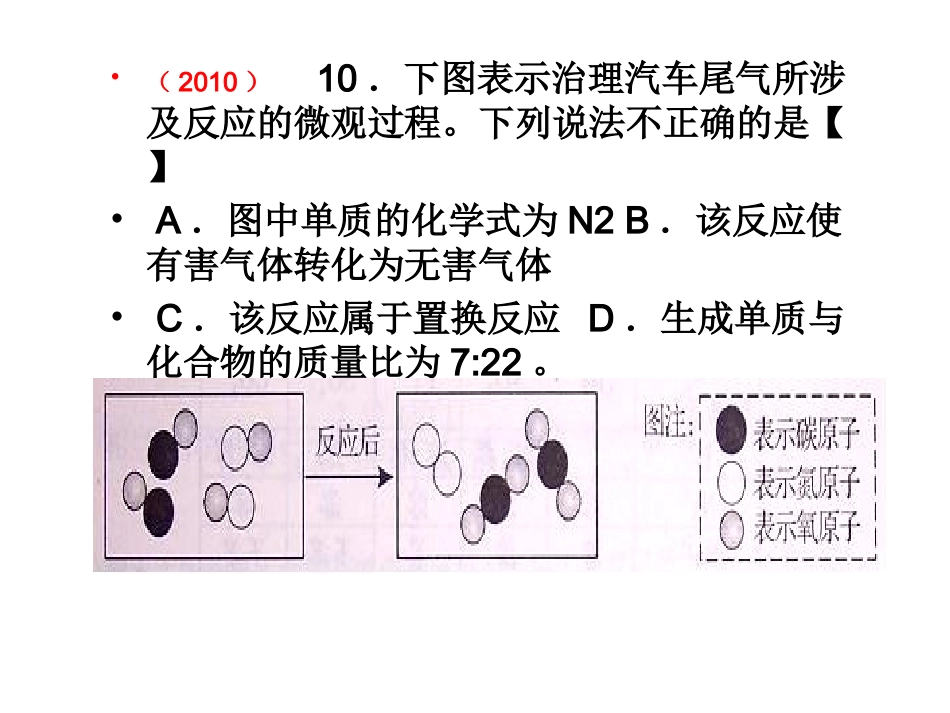

图像•（2009）12．下图表示水消毒时所发生反应的微观过程。下列有关说法正确的是()•A．图中单质的化学式为O2B．该反应属于置换反应•C．生成物的水溶液呈中性D．生成物中氯元素的化合价分别为-1和+l•（2010）10．下图表示治理汽车尾气所涉及反应的微观过程。下列说法不正确的是【】•A．图中单质的化学式为N2B．该反应使有害气体转化为无害气体•C．该反应属于置换反应D．生成单质与化合物的质量比为7:22。•（2012）17．（2分）右图是某物质分解的微观示意图。•（1）图中属于化合物的是。•（2）写出该反应的化学方程式。•（2012）21．金属用途广泛，其结构和性质等是化学的重要研究内容。•（1）右图是铝的原子结构示意图。下列说法不正确的是。•A．铝原子的质子数为13•B．在化合物中铝通常显+3价•C．铝是地壳中含量最多的元素•D．铝可作导线是由于它具有良好的导电性•（2013）12．右图是治理汽车尾气反应的微观过程。图中单质是（填名称）；化学方程式为•11.如图是某化学反应的微观模拟示意图，下列说法正确的是一定条件•A．该反应属于置换反应•B．反应前后原子种类不变、数目改变•C．反应物中包含两种化合物•D．发生反应的分子个数比为1：1一定条件•6．右图是氧化汞分解反应的部分微观示意图，由此得出的结论不正确的是【】•A．方框内的粒子模型为•B．反应中甲、乙、丙微粒的个数比为2︰2︰1•C．该反应说明构成物质的微粒有分子、原子•D．反应前后元素的种类发生了变化•（2013）12．右图是治理汽车尾气反应的微观过程。图中单质是（填名称）；化学方程式为
