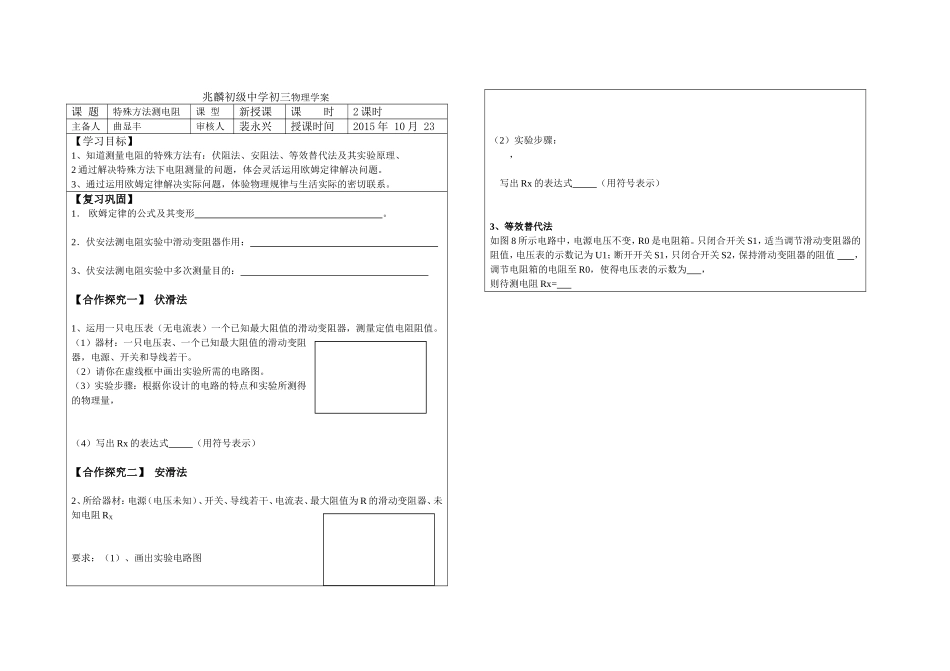

(中小学精品)特殊方法测电阻二学案_第1页
1/2

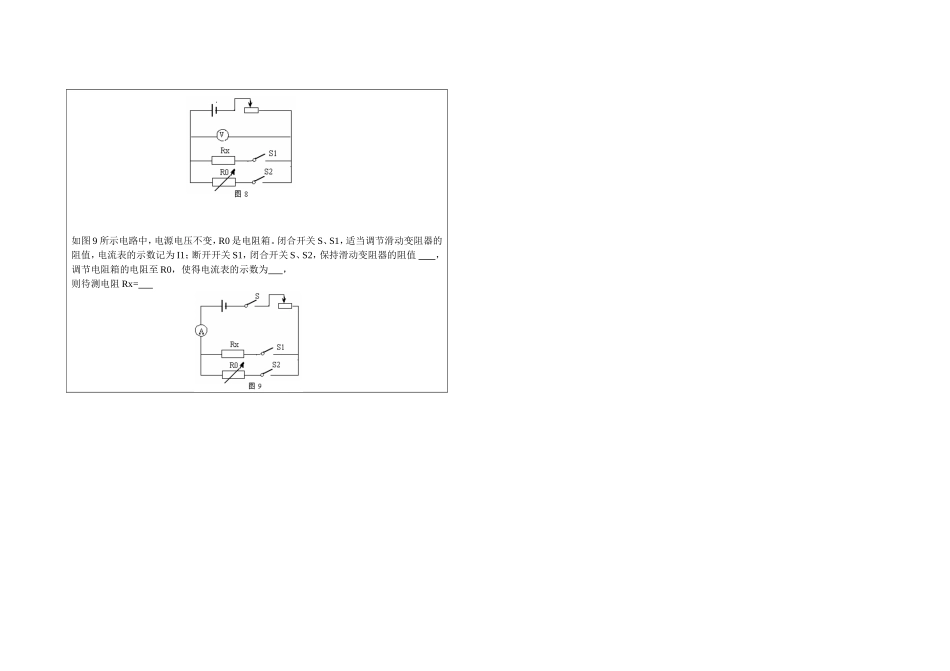

(中小学精品)特殊方法测电阻二学案_第2页
2/2
兆麟初级中学初三物理学案课题特殊方法测电阻课型新授课课时2课时主备人曲显丰审核人裴永兴授课时间2015年10月23【学习目标】1、知道测量电阻的特殊方法有:伏阻法、安阻法、等效替代法及其实验原理、2通过解决特殊方法下电阻测量的问题,体会灵活运用欧姆定律解决问题。3、通过运用欧姆定律解决实际问题,体验物理规律与生活实际的密切联系。【复习巩固】1.欧姆定律的公式及其变形。2.伏安法测电阻实验中滑动变阻器作用:3、伏安法测电阻实验中多次测量目的:【合作探究一】伏滑法1、运用一只电压表(无电流表)一个已知最大阻值的滑动变阻器,测量定值电阻阻值。(1)器材:一只电压表、一个已知最大阻值的滑动变阻器,电源、开关和导线若干。(2)请你在虚线框中画出实验所需的电路图。(3)实验步骤:根据你设计的电路的特点和实验所测得的物理量,(4)写出Rx的表达式(用符号表示)【合作探究二】安滑法2、所给器材:电源(电压未知)、开关、导线若干、电流表、最大阻值为R的滑动变阻器、未知电阻RX要求:(1)、画出实验电路图(2)实验步骤:,写出Rx的表达式(用符号表示)3、等效替代法如图8所示电路中,电源电压不变,R0是电阻箱。只闭合开关S1,适当调节滑动变阻器的阻值,电压表的示数记为U1;断开开关S1,只闭合开关S2,保持滑动变阻器的阻值,调节电阻箱的电阻至R0,使得电压表的示数为,则待测电阻Rx=如图9所示电路中,电源电压不变,R0是电阻箱。闭合开关S、S1,适当调节滑动变阻器的阻值,电流表的示数记为I1;断开开关S1,闭合开关S、S2,保持滑动变阻器的阻值,调节电阻箱的电阻至R0,使得电流表的示数为,则待测电阻Rx=
