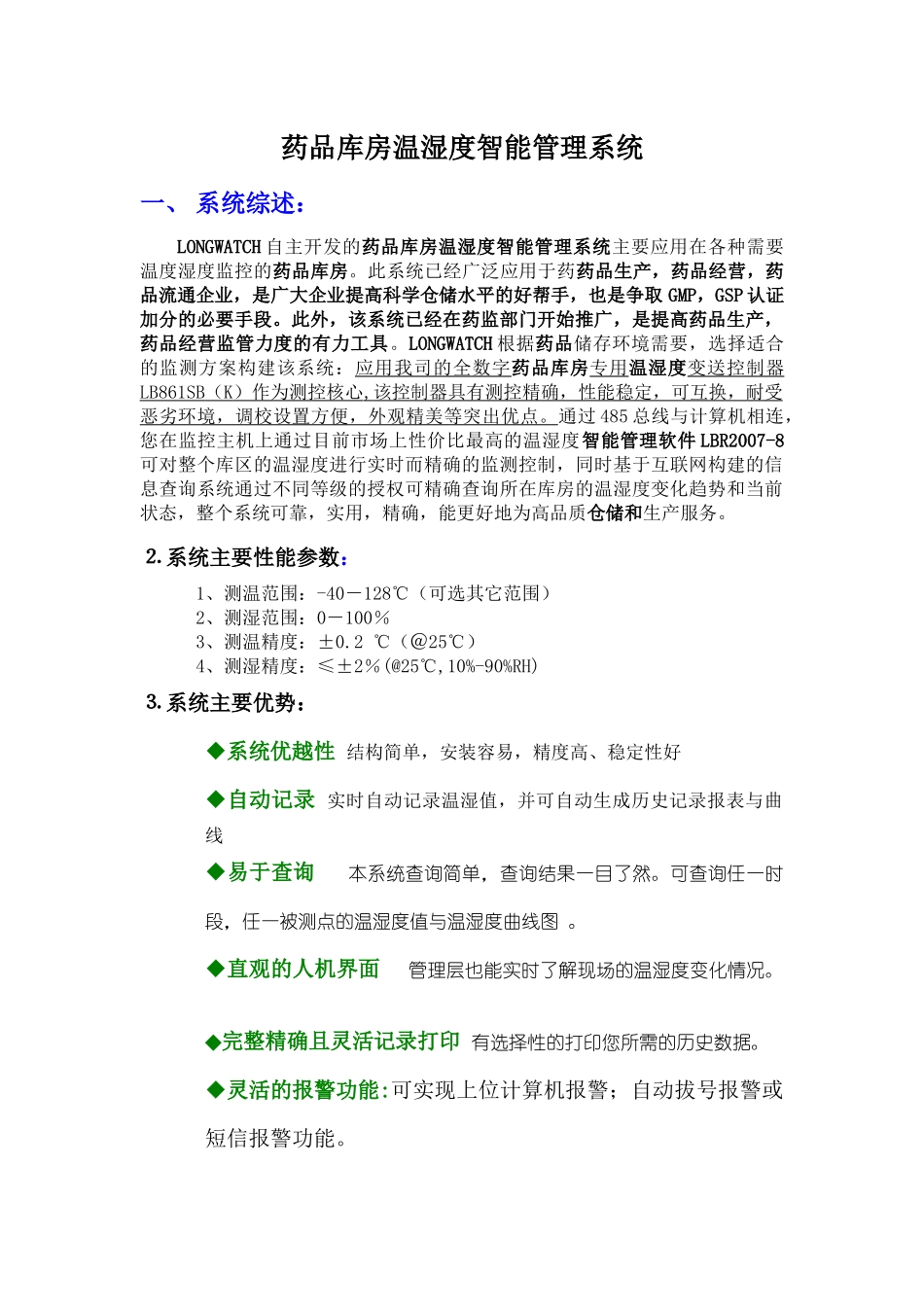

药品库房温湿度智能管理系统一、系统综述：LONGWATCH自主开发的药品库房温湿度智能管理系统主要应用在各种需要温度湿度监控的药品库房。此系统已经广泛应用于药药品生产，药品经营，药品流通企业，是广大企业提高科学仓储水平的好帮手，也是争取GMP，GSP认证加分的必要手段。此外，该系统已经在药监部门开始推广，是提高药品生产，药品经营监管力度的有力工具。LONGWATCH根据药品储存环境需要，选择适合的监测方案构建该系统：应用我司的全数字药品库房专用温湿度变送控制器LB861SB（K）作为测控核心,该控制器具有测控精确，性能稳定，可互换，耐受恶劣环境，调校设置方便，外观精美等突出优点。通过485总线与计算机相连，您在监控主机上通过目前市场上性价比最高的温湿度智能管理软件LBR2007-8可对整个库区的温湿度进行实时而精确的监测控制，同时基于互联网构建的信息查询系统通过不同等级的授权可精确查询所在库房的温湿度变化趋势和当前状态，整个系统可靠，实用，精确，能更好地为高品质仓储和生产服务。⒉系统主要性能参数：1、测温范围：-40－128℃（可选其它范围）2、测湿范围：0－100％3、测温精度：±0.2℃（＠25℃）4、测湿精度：≤±2％(@25℃,10%-90%RH)⒊系统主要优势：◆系统优越性结构简单，安装容易，精度高、稳定性好◆自动记录实时自动记录温湿值，并可自动生成历史记录报表与曲线◆易于查询本系统查询简单，查询结果一目了然。可查询任一时段，任一被测点的温湿度值与温湿度曲线图。◆直观的人机界面管理层也能实时了解现场的温湿度变化情况。◆完整精确且灵活记录打印有选择性的打印您所需的历史数据。◆灵活的报警功能:可实现上位计算机报警；自动拔号报警或短信报警功能。◆传感器在线标定：需要标定系统测试精度时无须拆卸传感器，只需在指定位置加装标准传感器即可在线标定◆系统可扩充性强：测点可在一定范围内任意增加，外接执行机构（如风机、加热器，加湿器、除湿机等）可实现环境自动控制。⒋系统的信息传输路径图二、单元车间温湿度监控及查询硬件布置图★★★特殊说明：220v不进入库内，在库外由开关电源将220vAC转换成15vdc后才可进入库房区域,。按监控机端有报警箱，紧急情况可手动切断库区供电★在库区监控室远端有温湿度曲线查询终端，进行远端查询药品库房温湿度管理系统单元拓扑图--1数据转换器数字式温/湿度变送控制器LB861SBK数字式温/湿度变送控制器LB861SBK数字式温/湿度变送控制器LB861SBK加湿机三、系统配套及报价明细表货币单位：元/人民币（不含税）序号名称投标型号单位数量单价小计一体式数字温湿度变送控制器LB861SBK台2网络版库房温湿度监控软件LBR2008-8套3监控计算机台4温湿度曲线查询终端5数据转换器RS485转232UT-216台6直流稳压开关电源7紧急情况报警控制箱(备选)8GPRSmodem(备选)手机短信报警9馆内信息公示牌1.6m×0.9m10网络交换机11传感器电缆RVV(4*0.75)米12超五类网线13管、卡、钉、接头等附料软硬件合计培训、调试、安装指导费（硬件费用的15%）乙方出技术支持工程师一人指导甲方施工人员施工并对系统进行调试至验收合格为止，甲方提供吃住系统总计四、监控过程介绍⒈（监控主机的显示样例，可根据不同的要求设计,点名可灵活修改，报警时相应点位字符变色，计算机报警类型丰富，可选声光报警）⒉只要输入时间范围和点名就可以轻松查询想要的历史数据日期时间常温库温度常温库湿度阴凉库温度阴凉库湿度冷库温度2005-6-110:0025.460153662005-6-110:0125.560.115.536.36.32005-6-110:0225.460153662005-6-110:0325.46016365.92005-6-110:0425.359.5153662005-6-110:0525.359.914.836.262005-6-110:0625.46014.836.162005-6-110:0725.359.515366.12005-6-110:0825.46015366.12005-6-110:0925.46015.1366注：此表温度记录时间为每分钟记录一次，也可根据实际情况自定义记录时间。⒊要输入时间范围和点名就可以只自动生成的曲线图对历史趋势了如执掌⒋超标报警查询方便自如五、施工计划步骤内容完成时间1、制定明细施工方案布线图、传感器位置图、电源分布图、工程配合单位及各自职责2、基础布线布置通信线、传感器线、电...
