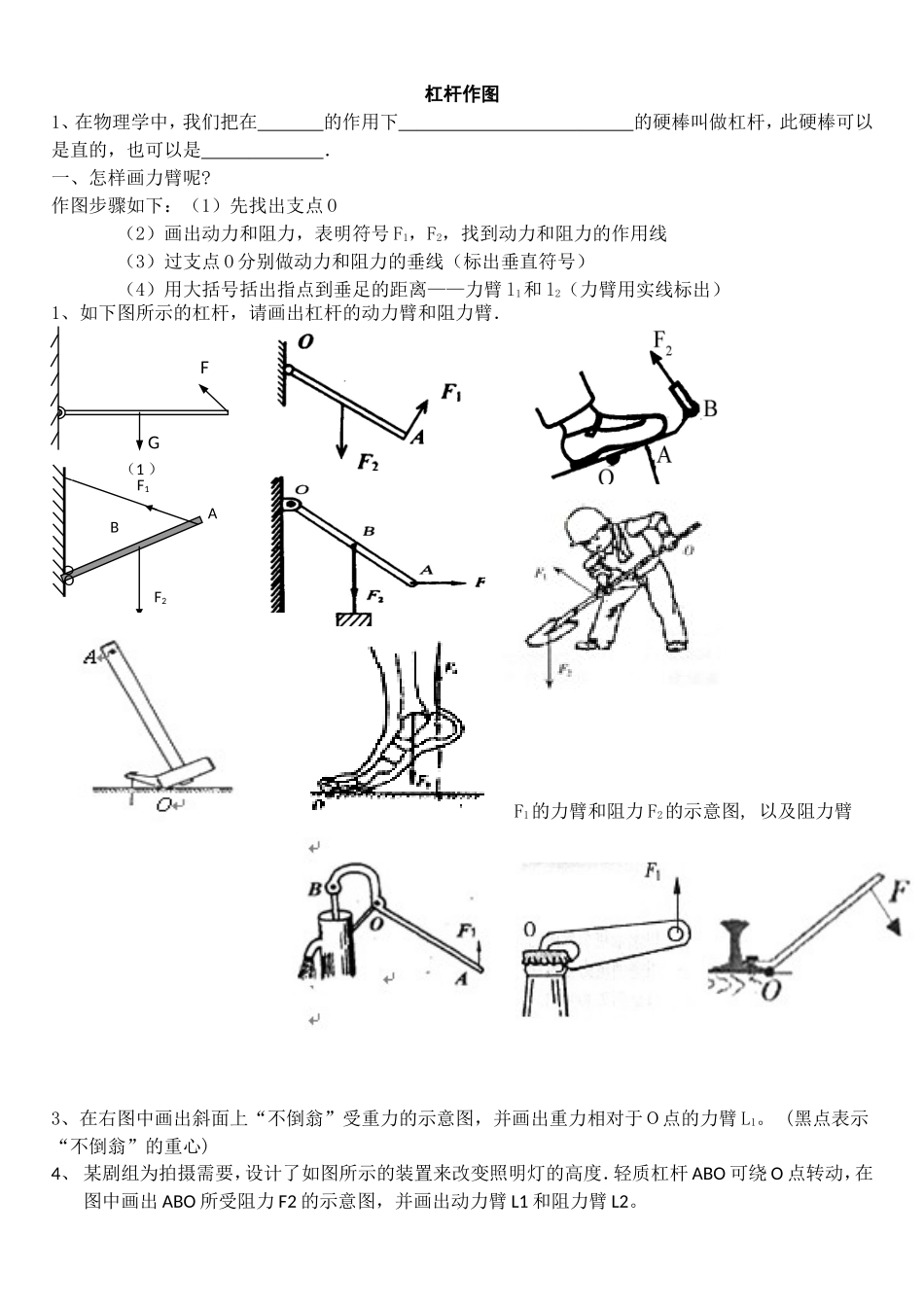

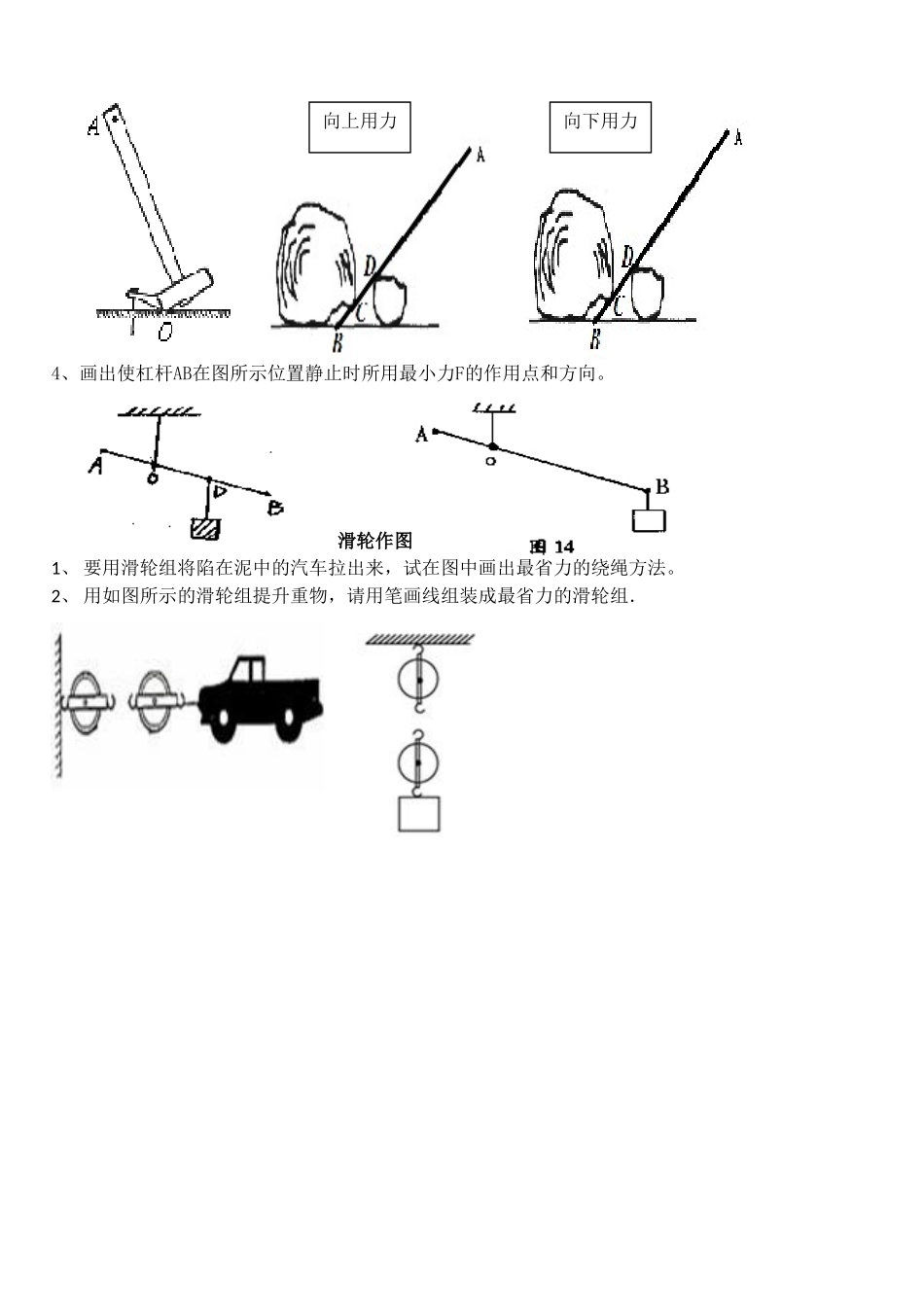

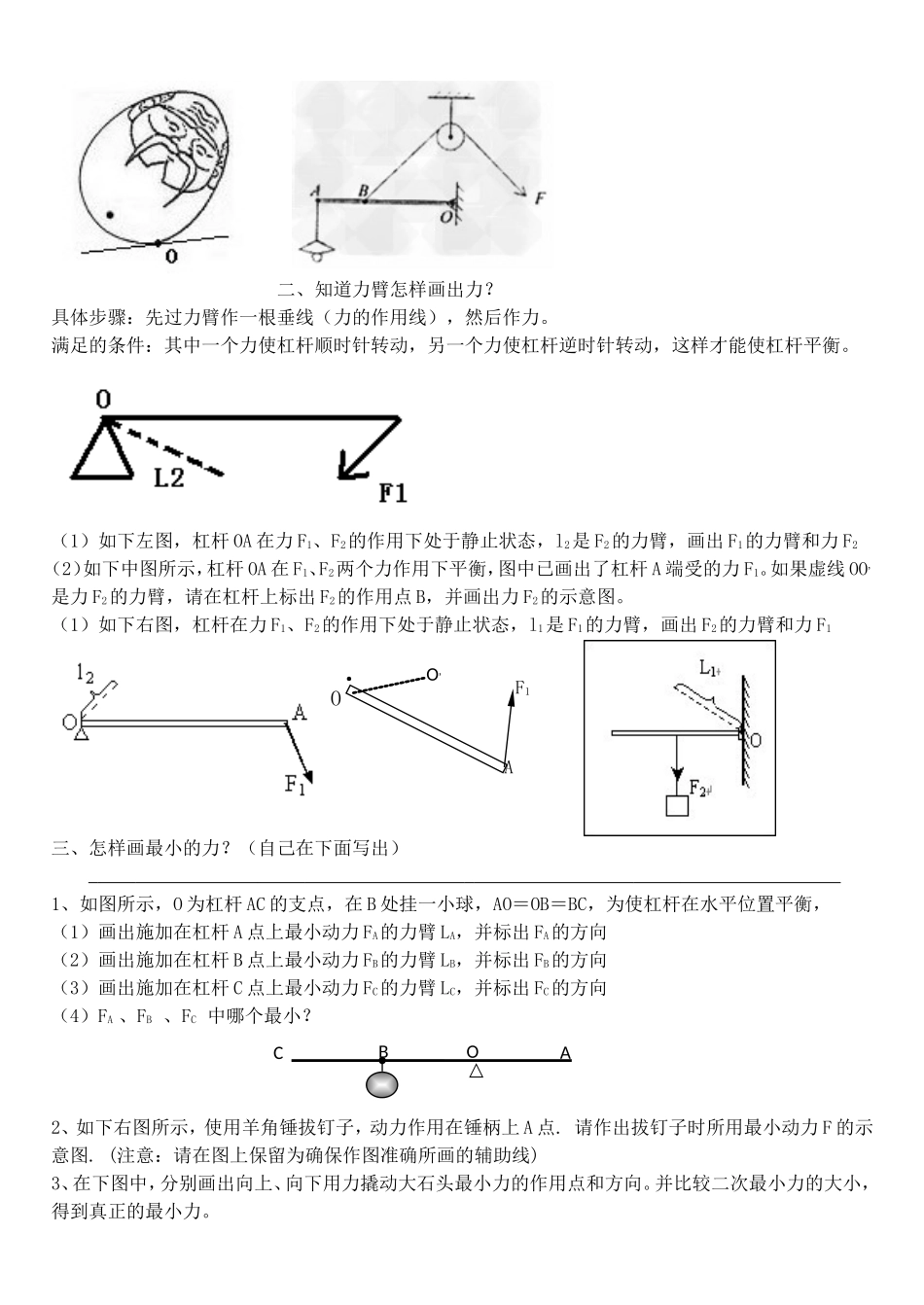

杠杆作图1、在物理学中,我们把在的作用下的硬棒叫做杠杆,此硬棒可以是直的,也可以是.一、怎样画力臂呢?作图步骤如下:(1)先找出支点O(2)画出动力和阻力,表明符号F1,F2,找到动力和阻力的作用线(3)过支点O分别做动力和阻力的垂线(标出垂直符号)(4)用大括号括出指点到垂足的距离——力臂l1和l2(力臂用实线标出)1、如下图所示的杠杆,请画出杠杆的动力臂和阻力臂.2、在下图中,画出动力F1的力臂和阻力F2的示意图,以及阻力臂3、在右图中画出斜面上“不倒翁”受重力的示意图,并画出重力相对于O点的力臂L1。(黑点表示“不倒翁”的重心)4、某剧组为拍摄需要,设计了如图所示的装置来改变照明灯的高度.轻质杠杆ABO可绕O点转动,在图中画出ABO所受阻力F2的示意图,并画出动力臂L1和阻力臂L2。FG(1)(2)(3)F2OF1AB(4)·OAO,F1二、知道力臂怎样画出力?具体步骤:先过力臂作一根垂线(力的作用线),然后作力。满足的条件:其中一个力使杠杆顺时针转动,另一个力使杠杆逆时针转动,这样才能使杠杆平衡。(1)如下左图,杠杆OA在力F1、F2的作用下处于静止状态,l2是F2的力臂,画出F1的力臂和力F2(2)如下中图所示,杠杆OA在F1、F2两个力作用下平衡,图中已画出了杠杆A端受的力F1。如果虚线OO,是力F2的力臂,请在杠杆上标出F2的作用点B,并画出力F2的示意图。(1)如下右图,杠杆在力F1、F2的作用下处于静止状态,l1是F1的力臂,画出F2的力臂和力F1三、怎样画最小的力?(自己在下面写出)1、如图所示,O为杠杆AC的支点,在B处挂一小球,AO=OB=BC,为使杠杆在水平位置平衡,(1)画出施加在杠杆A点上最小动力FA的力臂LA,并标出FA的方向(2)画出施加在杠杆B点上最小动力FB的力臂LB,并标出FB的方向(3)画出施加在杠杆C点上最小动力FC的力臂LC,并标出FC的方向(4)FA、FB、FC中哪个最小?2、如下右图所示,使用羊角锤拔钉子,动力作用在锤柄上A点.请作出拔钉子时所用最小动力F的示意图.(注意:请在图上保留为确保作图准确所画的辅助线)3、在下图中,分别画出向上、向下用力撬动大石头最小力的作用点和方向。并比较二次最小力的大小,得到真正的最小力。BCAO△4、画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向。滑轮作图1、要用滑轮组将陷在泥中的汽车拉出来,试在图中画出最省力的绕绳方法。2、用如图所示的滑轮组提升重物,请用笔画线组装成最省力的滑轮组.向上用力向下用力
