迎宾110kv变电站施工组织设计VIP免费

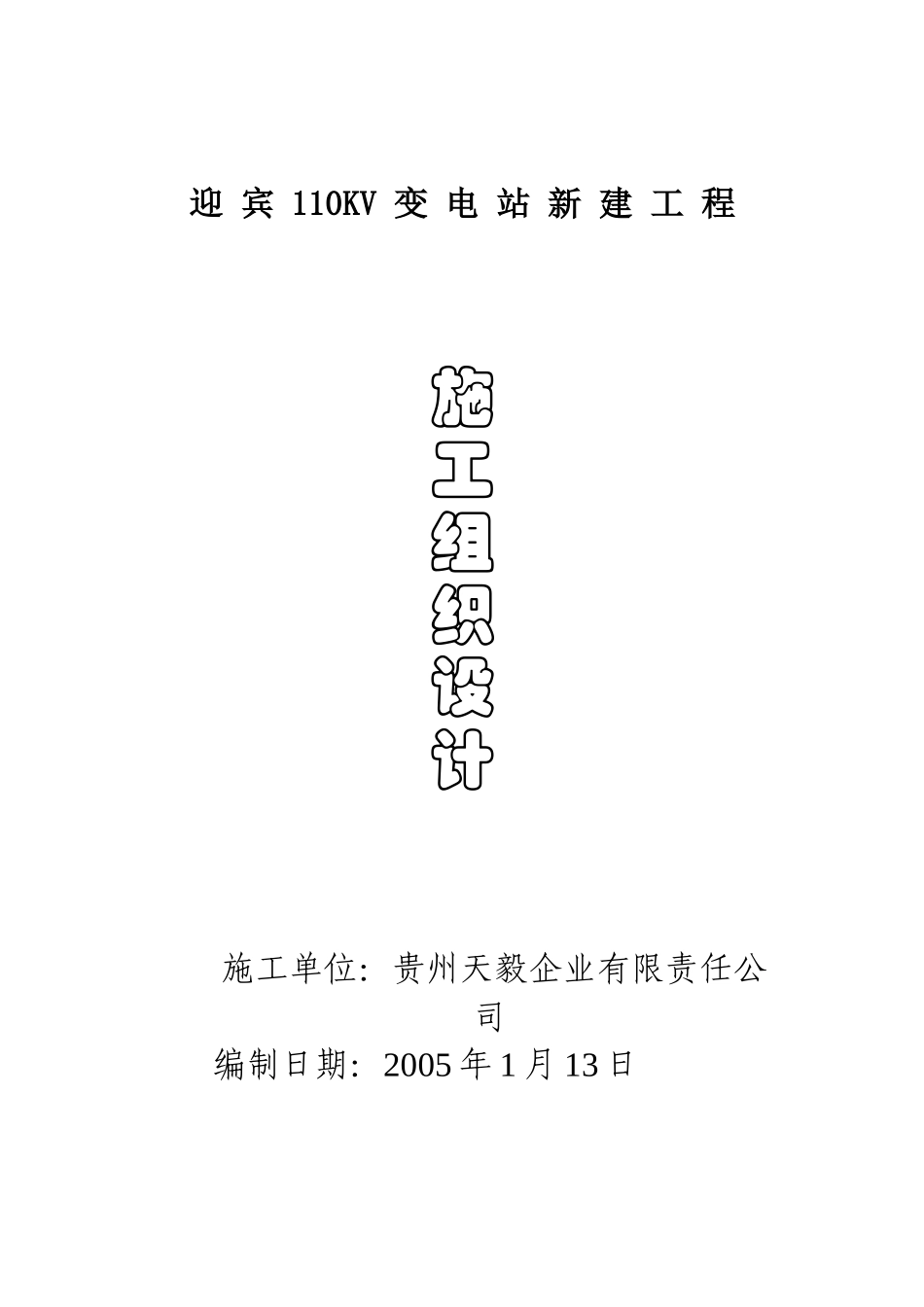

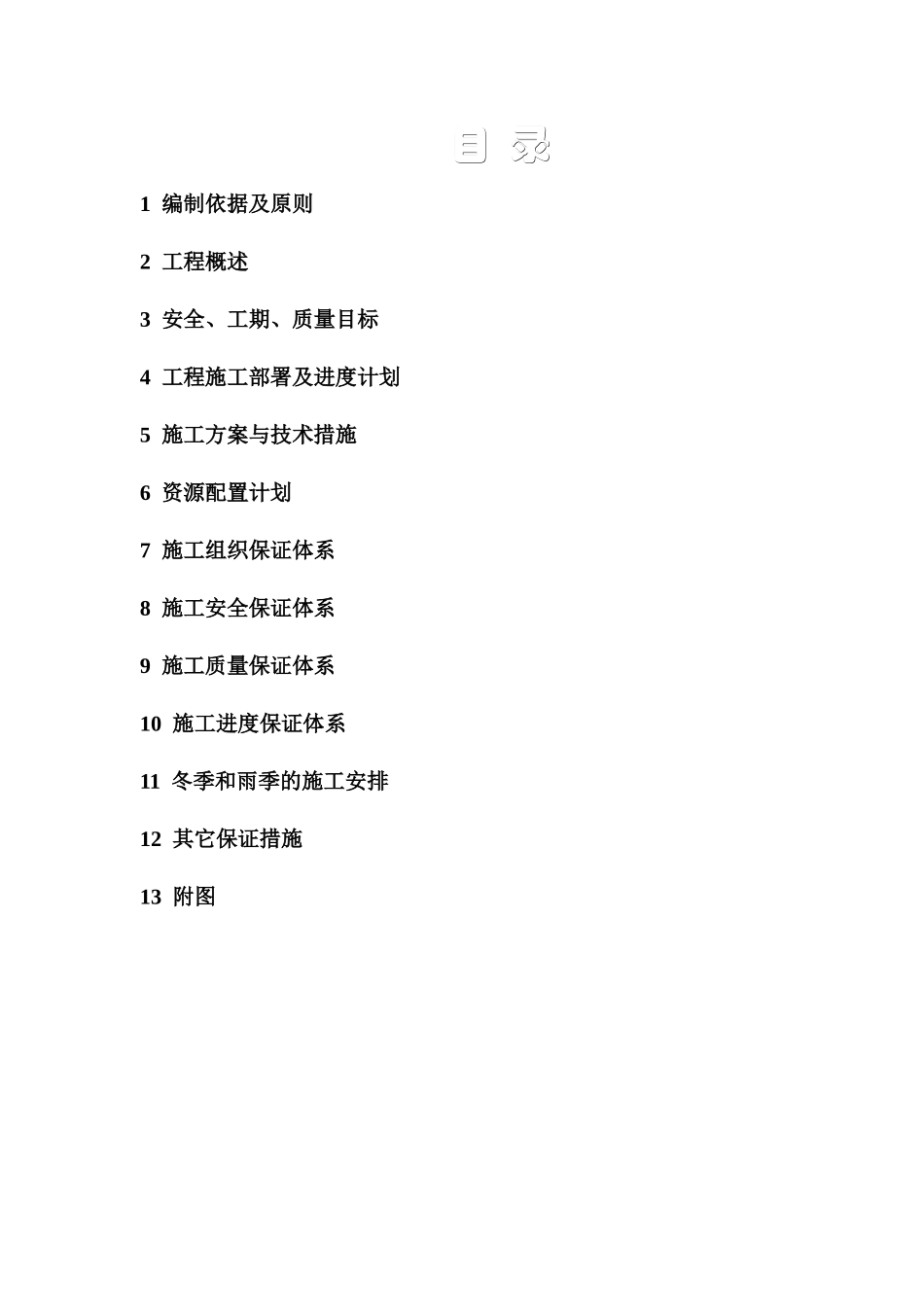

迎宾110KV变电站新建工程施工组织设计施工单位：贵州天毅企业有限责任公司编制日期：2005年1月13日目录目录1编制依据及原则2工程概述3安全、工期、质量目标4工程施工部署及进度计划5施工方案与技术措施6资源配置计划7施工组织保证体系8施工安全保证体系9施工质量保证体系10施工进度保证体系11冬季和雨季的施工安排12其它保证措施13附图第一章编制依据及原则1.1编制依据1、国家及行业颁布的相关施工规范及工程质量检验评定标准。2、施工现场的水文地质、地貌的具体情况。3、我公司的机械设备、劳动力、技术力量和工程管理水平。1.2编制原则1.2.1安全第一的原则在施工中按照技术可靠、措施得力、确保安全的原则确定施工方案。1.2.2优质高效的原则加强领导，强化管理，优质高效。根据公司的质量目标，贯彻执行IS09001：2000质量体系标准，积极推广、使用“四新”技术，确保质量目标的实现。1.2.3方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南。在关键工序上，认真进行施工方案的研究，择优选用最佳方案。1.2.4确保工期的原则编制科学、合理、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标。1.2.5科学配置的原则根据本项目的工程量大小及各项管理目标的要求，在施工中实行科学配置，派有施工经验的管理人员和专业化施工队伍，投入高效先进的施工设备，选用优质材料，确保人、财、物、设备的科学合理配置。第二章工程概述2.1工程设计概况2.1.1工程位置及范围迎宾110KV变电站于贵阳市金阳新区开发区迎宾西路南端，与贵阳市市级行政中心隔路相望，总建筑面积6324m2，建筑物总高18.8m。其平面外形呈长方形，坐南朝北，东西走向31.7m，南北走向48.1m。2.1.2设计说明变电站共5层，地下一层，地上四层。建筑占地面积2026m2；，建筑面积6324m2。属钢筋混凝土框架结构。本工程的基础为条形基础和独立柱基，条形基础和独立柱基采用机械开挖，人工清底。条基开挖放坡，系数为0.7；独立柱基开挖放坡系数为0.25。条基的边坡支护采用土钉墙，100mm厚M10水泥砂浆抹面。上部结构现浇部份主要采用C25钢筋砼现浇；2.2工程施工特点本工程具有以下一些特点：1、工程量大、预埋件多、工序繁杂。2、施工中冬、雨期季节性施工不可避免，可以充分利用施工的空间，进行立体交叉作业施工。3、本工程地处贵阳金阳新区中心位置，故在施工过程中，将对施工工序的安排、建筑材料的运输，进行细致、周密地组织与部署，遵守市交通管制和环保法规，认真做好建筑物周边的安全防护，维护新区美好的市容、市貌。第三章安全、质量、工期目标3.1安全目标杜绝重大人身伤亡事故和机械事故发生，因工受伤率控制在0.5%以下。3.2质量目标严格按照设计文件和国家现行的技术标准、规范进行施工，确保全部工程达到现行的工程质量验收标准。3.3工期目标在控制工期前提下，优化施工方案，尽可能地做到均衡生产，削减高峰施工强度，于2005年5月15日工程竣工。第四章工程施工部署及进度计划4.1施工总体方案根据施工图确定的工程范围，本标段的基础工程、钢筋混凝土工程、防水工程、砌体工程、楼地面工程、装饰工程与给排水、电气工程相结合穿插进行，并与相关协作单位互相配合，流水施工。因此本工程主体施工的主线即是：基础工程验收主体框架结构工程施工砌体工程施工给排水、电气安装—→屋面工程施工。4.2主要施工技术方案根据本工程的特点，结合现场的施工条件制订如下的施工技术方案：1、垂直及水平运输工具主要采用塔机。2、矩形梁、柱采用定型组合钢模板配以木模；圆柱及弧形梁则以木模板为主；板、墙采用竹胶模板，模板支撑采用扣件式钢管架。3、钢筋在施工现场进行加工制作，成型后进行安装。4、混凝土全部采用商品砼。5、架子工程主要采用扣件式钢管脚手架。4.3施工总进度计划施工进度安排时，必须保证进度的合理性、经济性、科学性、适用性。根据工期要求，现拟订施工总进度计划见附图所示的《施工总进度计划横道图》。第五章施工技术方案说明5.1.1施工技术准备为了保证工期与质量，生产出让建设单位满意的产品，我们将合理安排，精心组...
