人力资源-2022UG标准培训考核试题(笔试部分)VIP免费

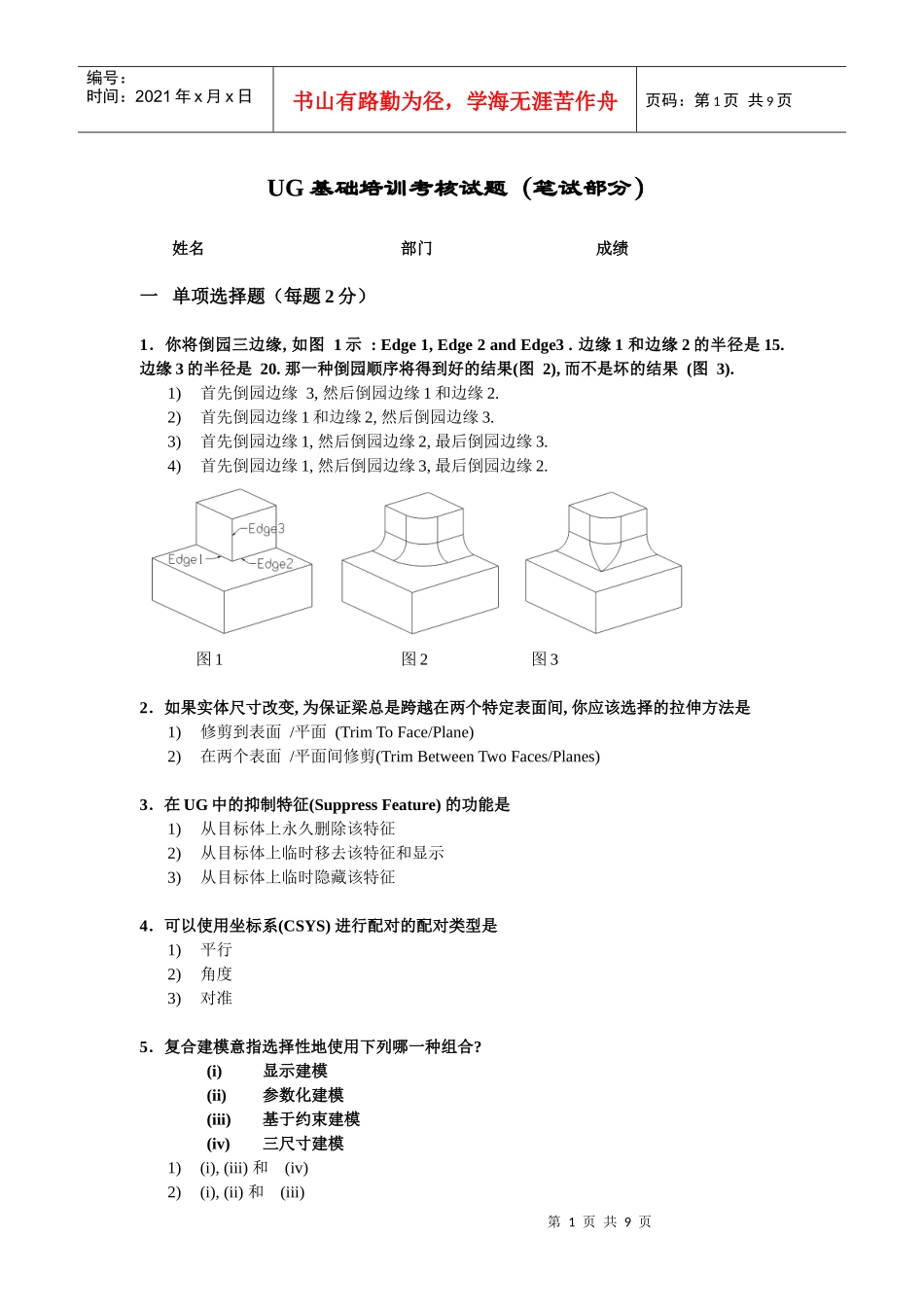

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页UG基础培训考核试题（笔试部分）姓名部门成绩一单项选择题（每题2分）1．你将倒园三边缘,如图1示:Edge1,Edge2andEdge3.边缘1和边缘2的半径是15.边缘3的半径是20.那一种倒园顺序将得到好的结果(图2),而不是坏的结果(图3).1)首先倒园边缘3,然后倒园边缘1和边缘2.2)首先倒园边缘1和边缘2,然后倒园边缘3.3)首先倒园边缘1,然后倒园边缘2,最后倒园边缘3.4)首先倒园边缘1,然后倒园边缘3,最后倒园边缘2.图1图2图32．如果实体尺寸改变,为保证梁总是跨越在两个特定表面间,你应该选择的拉伸方法是1)修剪到表面/平面(TrimToFace/Plane)2)在两个表面/平面间修剪(TrimBetweenTwoFaces/Planes)3．在UG中的抑制特征(SuppressFeature)的功能是1)从目标体上永久删除该特征2)从目标体上临时移去该特征和显示3)从目标体上临时隐藏该特征4．可以使用坐标系(CSYS)进行配对的配对类型是1)平行2)角度3)对准5．复合建模意指选择性地使用下列哪一种组合?(i)显示建模(ii)参数化建模(iii)基于约束建模(iv)三尺寸建模1)(i),(iii)和(iv)2)(i),(ii)和(iii)第2页共9页第1页共9页方位A方位B编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3)(ii),(iii)和(iv)4)(i),(ii)和(iv)5)上述所有6．下列哪一个/一些语句是“凸台(Boss)”功能限制的最好描述?(i)没有参数控制(ii)安放表面应是一自由形状表面(iii)安放表面应仅仅是基准平面(iv)安放表面应是一平的表面1)仅(i)2)仅(iii)3)仅(iv)4)(i)和(iii)5)上述均不是7．为了旋转WCS从方位A到方位B正确的选项是:C1)+YCAxis:ZC-->XC,angle=902)-YCAxis:XC-->ZC,angle=903)+XCAxis:YC-->ZC,angle=904)-XCAxis:ZC-->YC,angle=905)+ZCAxis:YC-->ZC,angle=908．模型导航器有下列功能:(i)在一分离窗口中显示部件的特征史(ii)在时间次序中显示特征史(iii)在一分离窗口中显示显示部件的装配结构(iv)让用户在一特征上执行动作(v)显示在特征间父与子的关系1)(i)和(iv)2)(ii)和(iii)3)(i),(iii)和(iv)4)(i),(ii),(iv)和(v)5)上述所有9．在建立矩形键槽中应该定义水平参考.水平参考定义什么?1)宽度方向第3页共9页第2页共9页ABCED编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2)深度方向3)长度方向4)高度方向5)Y方向10．下列哪一个/一些是在装配中做每一个组件的可被存取的缺省引用集条件?(i)整个部件(Entirepart)(ii)空(Empty)(iii)体(Body)(iv)实体(Solid)1)仅(i)2)仅(iii)3)(i)和(ii)4)(ii)和(iii)5)(iii)和(iv)11．为建立90角的基准平面正确的选择顺序是1)选择参考表面>基准平面>矢量A>加入902)选择参考表面>基准平面>矢量D>加入903)选择基准平面>参考表面>矢量C>加入904)选择基准平面>参考表面>矢量E>加入905)选择基准平面>矢量C>加入9012.下列定位方法是:第4页共9页第3页共9页之前之后编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页1)平行2)点落到点上3)点落到线上4)角度5)水平13.建立这个特征的功能是什么?1)矩形腔(RectangularPocket)2)矩形键槽(RectangularSlot)3)球-端腔(Ball-EndPocket)4)球-端键槽(Ball-EndSlot)5)U-形键槽(U-Slot)14.什么是建立下列特征最有效的方法?1)画一条线和利用拉伸功能2)画四条线和利用拉伸功能3)利用腔(Pocket)功能4)建立一个块和求差5)画二条线和利用拉伸功能15.为了在图上建立中心线,应该使用哪一个工具?1)Annotationeditor2)Utilitysymbol3)IDsymbol4)Userdefinedsymbol5)Basiccurves16.在制图应用中,哪个功能用于建立下列符号?第5页共9页第4页共9页1432编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页1)Insert>UtilitySymbol2)Insert>User-definedSymbol3)Insert>IDSymbol4)Insert>Dimensions5)Insert>TabularNotes17.为了在制图中建立下列角度尺寸,选择顺序是什么?1)1和22)2和33)1和34)3和15)4和118.为了建立一阶梯剖视图,为了完成视图建立,下列哪些位置应被定义(包括系统缺省)?(i)CutPosition(ii)ArrowPosition(iii)BendPosition1)仅(i)...
