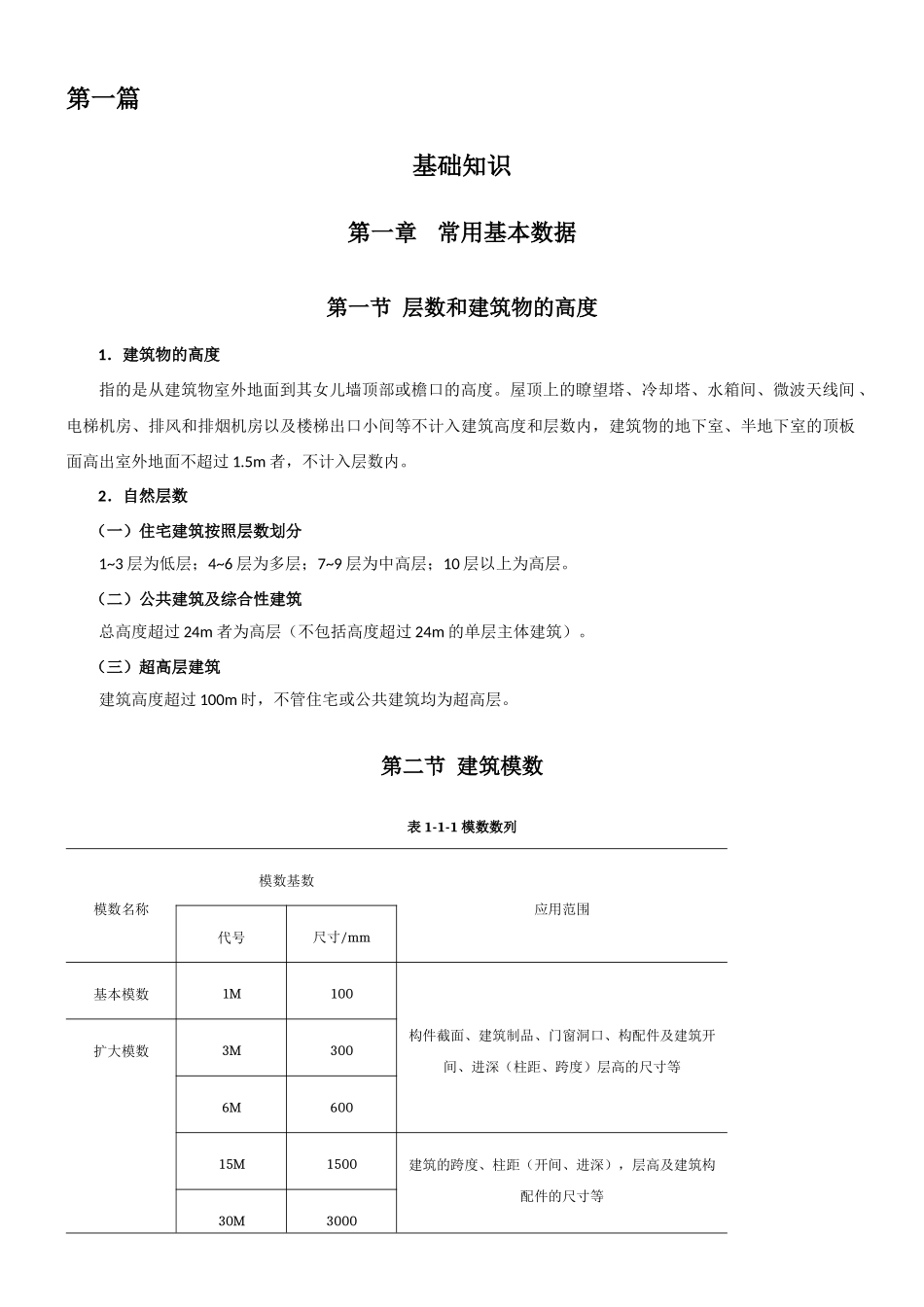

第一篇基础知识第一章常用基本数据第一节层数和建筑物的高度1．建筑物的高度指的是从建筑物室外地面到其女儿墙顶部或檐口的高度。屋顶上的瞭望塔、冷却塔、水箱间、微波天线间、电梯机房、排风和排烟机房以及楼梯出口小间等不计入建筑高度和层数内，建筑物的地下室、半地下室的顶板面高出室外地面不超过1.5m者，不计入层数内。2．自然层数（一）住宅建筑按照层数划分1~3层为低层；4~6层为多层；7~9层为中高层；10层以上为高层。（二）公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m的单层主体建筑）。（三）超高层建筑建筑高度超过100m时，不管住宅或公共建筑均为超高层。第二节建筑模数表1-1-1模数数列模数名称模数基数应用范围代号尺寸/mm基本模数1M100构件截面、建筑制品、门窗洞口、构配件及建筑开间、进深（柱距、跨度）层高的尺寸等扩大模数3M3006M60015M1500建筑的跨度、柱距（开间、进深），层高及建筑构配件的尺寸等30M300060M6000分模数1/100M1材料厚度、直径、缝隙及构造细小尺寸1/50M21/20M51/10M10缝隙、构造节点、构配件的截面及建筑制品的尺寸等1/5M201/2M50表1-1-2常用构造模数化空间网格设置规定构造类型平面网格竖向网格砖混构造3M1M大板构造3M1M表1-1-3住宅常用参数名称单位数值开间mm2100、2400、2700、3000、3600、3900、4200进深mm3000、3300、3600、3900、4200、4500、4800、5100、5400、5700、6000层高mm2600、2700、2800表1-1-4单层厂房常用参数名称单位数值或阐明柱距mm6000、1跨度mm6000、9000、1、15000、18000、24000、30000、36000高度mm自室内地面至柱顶高度，以及自室内地面至吊车梁牛腿面的高度均为扩大模数3M数列表1-1-5多层厂房常用参数名称单位数值或阐明柱距mm6000、6600、7200跨度mm6000、7500、9000、10500、1内廊式厂房跨度为6000、6600、7200；走廊跨度为2400、2700、3000高度mm应为扩大模数3M数列表1-1-6楼梯常用参数名称常用数值或阐明楼梯间开间符合水平扩大模数3M的整数倍楼梯间进深符合水平扩大模数3M的整数倍梯段的宽度符合基本模数的整数倍（必要时可采用1/2M的整数倍）踏步的高度不适宜不小于210mm,并且不适宜不不小于140mm,各级踏步高度均应相似踏步的宽度应采用220mm、240mm、260mm、280mm、300mm、320mm，必要时可采用250,mm梯段最大坡度不适宜超过38°，即踏步高/踏步宽≤0.7813梯段平台部分净高不适宜不不小于mm梯段部分净高不适宜不不小于2200mm第三节家俱尺度（一）卧室、客房1．床单人床：900mm×mm双人床：1500mm×mm高度：450mm左右床靠高度：850~950mm2．床头柜宽度：500~800mm高度：500~700mm厚度：400~500mm3．衣柜宽度：800~1200mm厚度：500mm以上4．沙发宽度：600~800mm高度：350~400mm靠背高：800~1000mm5．写字台长度：1100~1500mm宽度：550~650mm高度：700~750mm（二）卫生间（3~5㎡）浴缸长度：1680mm、1520mm、2220mm浴缸宽度：720mm浴缸高度：450mm坐便尺寸：750mm×350mm洗手盆：550mm×410mm化妆台：1350mm×450mm×600mm（三）餐厅餐桌高度：750~790mm餐椅高度：450~500mm方餐桌：二人：700mm×800mm四人：1350mm×850mm八人：2250mm×850mm圆餐桌直径：二人：600mm四人：900mm六人：1100~1250mm八人：1300mm十人：1500mm酒吧台高度：900~1050mm酒吧台宽度：500mm酒吧凳高度：600~750mm（四）办公室1．办公桌长度：1200~1600mm宽度：500~700mm高度：700~800mm2．办公椅450mm×450mm3．书柜高度：1800mm宽度：1200~1500mm深度：450~500mm4．平柜高度：600~700mm深度：450~600mm5．茶几前置型：900mm×400mm×400mm中心型：900mm×900mm×900mm墙角型：700mm×700mm×400mm左右型：600mm×400mm×400mm第二篇总体设计第一章城镇道路与交通规划第一节都市道路交通设施⑴机动车公共停车场的服务半径，在市中心地区不应不小于200m；一般地区不应不小于300m；自行车公共停车场的服务半径宜为50~100m，并不得不小于200m。⑵机动车公共停车场用地面积，宜按当量小汽车停车位数计算。地面停车场用地面积，每个停车位宜为25~30m²；停车楼和地下停车库的建筑面积，每个停车位宜为30~35m²。摩托车...
