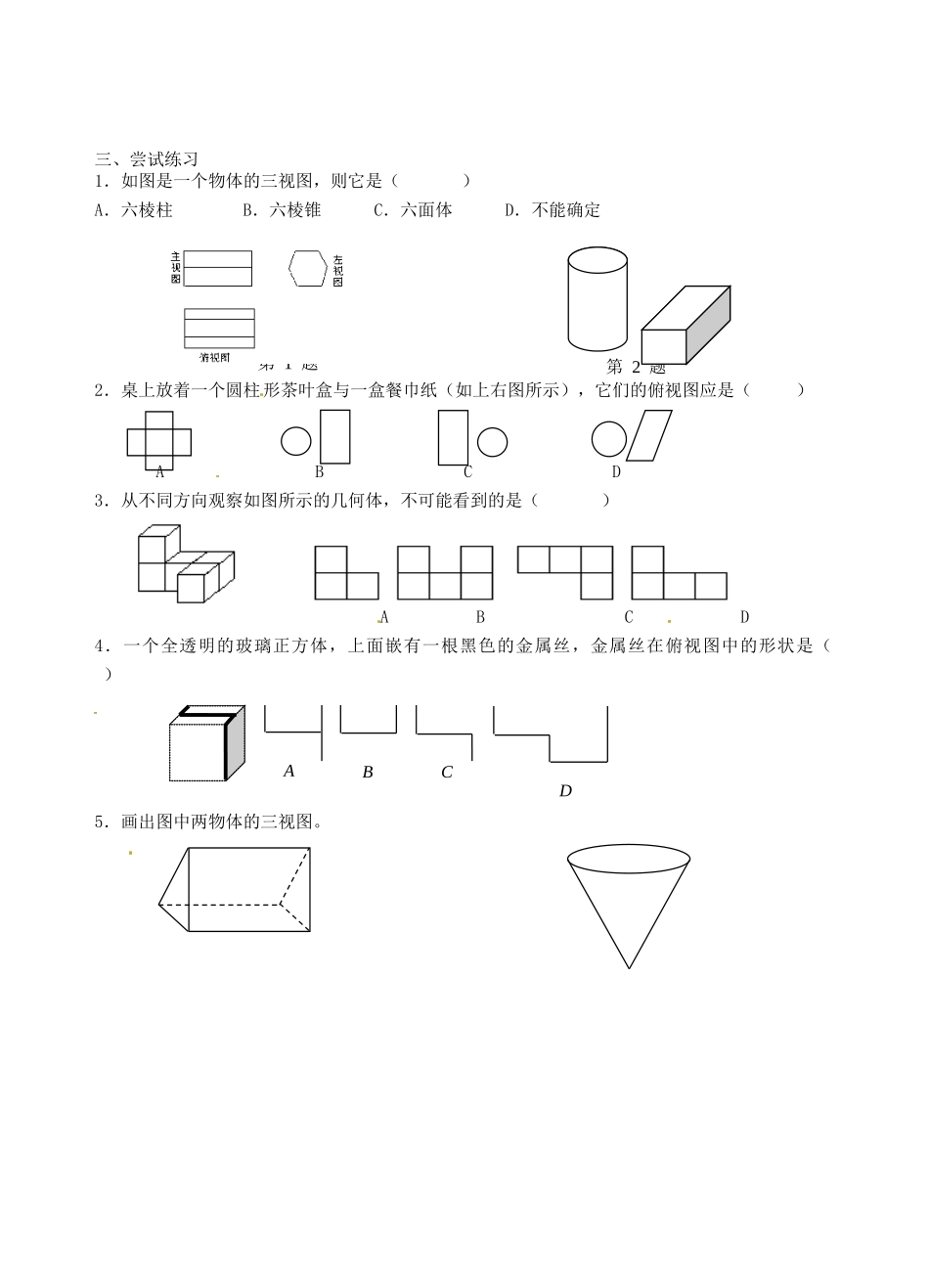

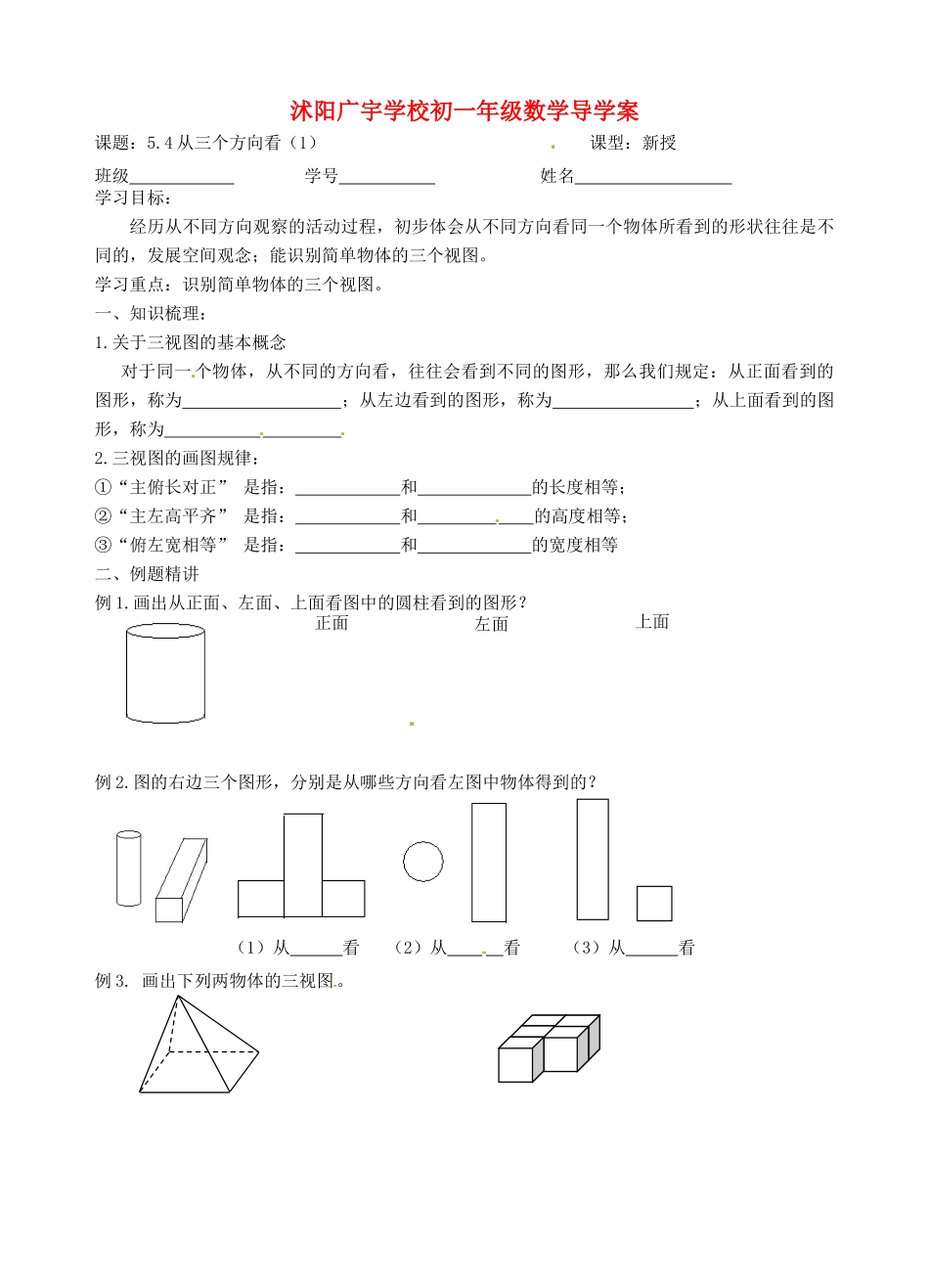

沭阳广宇学校初一年级数学导学案课题：5.4从三个方向看（1）课型：新授班级学号姓名学习目标：经历从不同方向观察的活动过程，初步体会从不同方向看同一个物体所看到的形状往往是不同的，发展空间观念；能识别简单物体的三个视图。学习重点：识别简单物体的三个视图。一、知识梳理：1.关于三视图的基本概念对于同一个物体，从不同的方向看，往往会看到不同的图形，那么我们规定：从正面看到的图形，称为；从左边看到的图形，称为；从上面看到的图形，称为2.三视图的画图规律：①“主俯长对正”是指：和的长度相等；②“主左高平齐”是指：和的高度相等；③“俯左宽相等”是指：和的宽度相等二、例题精讲例1.画出从正面、左面、上面看图中的圆柱看到的图形？例2.图的右边三个图形，分别是从哪些方向看左图中物体得到的？（1）从看（2）从看（3）从看例3.画出下列两物体的三视图。正面左面上面ABCD第2题图第1题图三、尝试练习1．如图是一个物体的三视图，则它是（）A．六棱柱B．六棱锥C．六面体D．不能确定2．桌上放着一个圆柱形茶叶盒与一盒餐巾纸（如上右图所示），它们的俯视图应是（）ABCD3．从不同方向观察如图所示的几何体，不可能看到的是（）ABCD4．一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，金属丝在俯视图中的形状是（）5．画出图中两物体的三视图。
