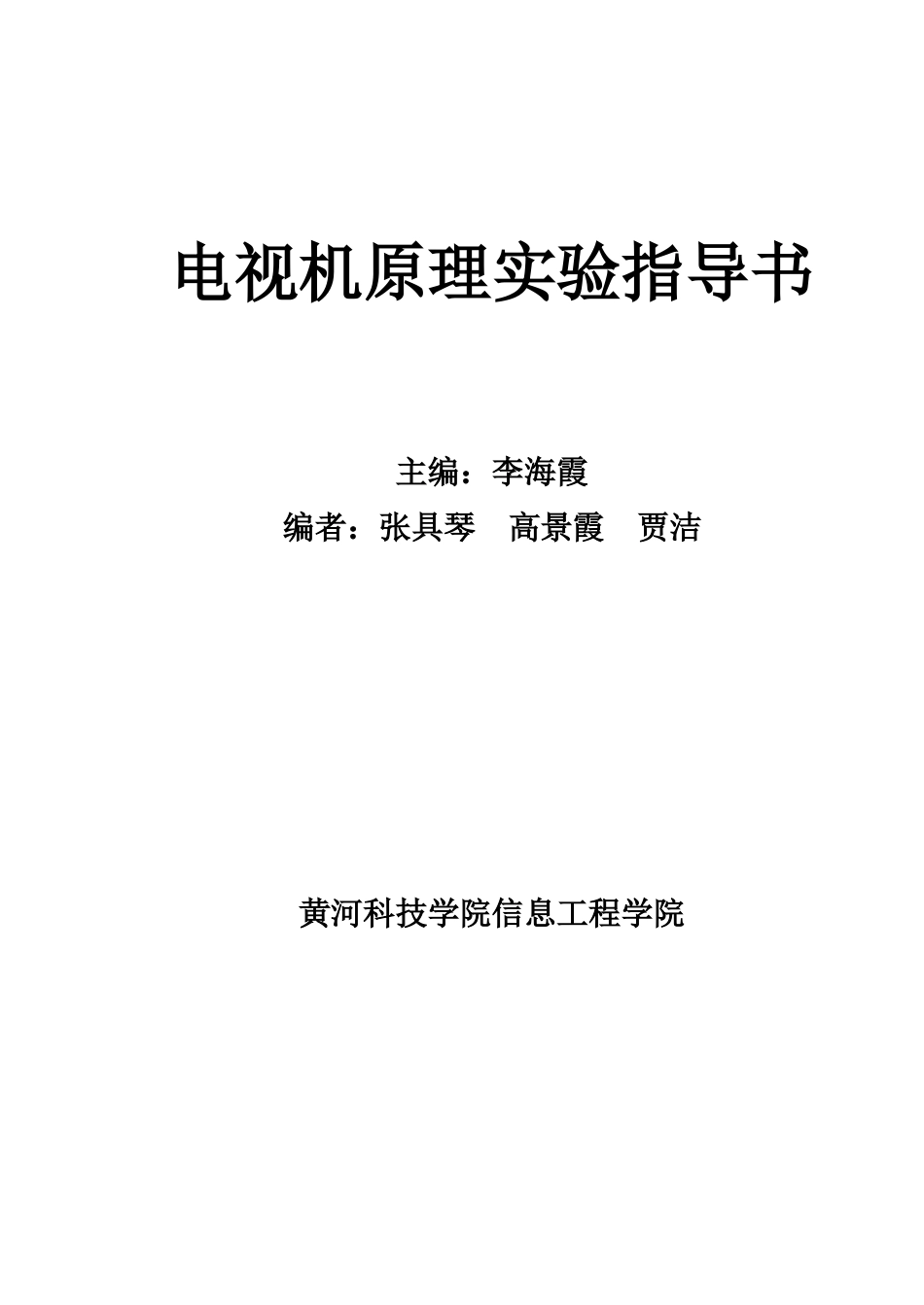

电视机原理实验指导书主编：李海霞编者：张具琴高景霞贾洁黄河科技学院信息工程学院前言随着科学技术的飞速发展，电视接收机作为人们的生活和工作不可缺少的信息来源之一，模拟彩色电视机先后从分立到集成，从半遥控彩电到全遥控彩电，从四片机到大片机及I2C总线机。尤其是20世纪末得到令人惊讶的进步，高质量多功能数字电视的诞生更是将电视技术推向模拟电视无法比拟的高度。相信不久的将来，以互交式网络型为特点的数字彩色电视机进入千家万户。为配合电视机原理课程，在系统地了解电视机基本知识和掌握彩色电视的工作原理的基础上，加强电视机实验教学，通过对典型彩色电视机原理实验的技能培训，使学生熟悉各种元器件性能和作用，熟悉彩色电视工作原理，掌握彩色电视机基本调试技能和维修技能的目的。同时通过彩色电视机实验教学过程中使学生较熟练掌握所用测试仪器的使用方法。为适应数字电视发展的需要，本书中安排了液晶彩色数字电视机和等离子彩色数字电视机实验课程，使学生通过实验掌握数字电视信源压缩编码器，信道编解码与调制以及液晶和等离子显示器的原理。由于电视技术发展较快，内容日新月异，加之编者水平有限，错误和不妥之处在所难免，敬请读者批评指正。目录实验一典型二片集成电路全遥控彩色电视机整机分析与PCB板图对照.............1实验二高频头与图像、伴音中放通道电路分析......................................................7实验三采用标准彩条信号对彩色解码器的研究......................................................9实验四开关稳压电源分析与测试...........................................................................15实验五微处理器控制电路分析及遥控系统的研究................................................18实验六CRT供电电路与视频放大电路测量...........................................................23实验七同步分离与行、场扫描电路分析与测量....................................................26实验八整机故障模拟、演示系统实验研究............................................................30实验九液晶数字电视机整机分析...........................................................................33实验十等离子数字彩色电视机整机分析...............................................................42附录一彩色电视图像信号发生器...........................................................................48附录二双踪示波器...................................................................................................50附录三扫频仪...........................................................................................................52实验一典型二片集成电路全遥控彩色电视机整机分析与PCB板图对照一、实验目的1、理解和掌握彩色电视机电路的工作原理。2、掌握各功能单元电路对电视信号的变换作用。3、了解电视机整机结构、元器件种类及在PCB板上的位置。二、实验器材1、彩色电视机（1台）及该电视机电路原理图（1份）2、数字万用表（1只）三、实验原理1、彩色电视机电路组成1）电压合成式高频头7＃（即电视机电路原理图上以7开始的编号，例如：7R8中7代表与电压合成高频有关部分，R8代表第8号电阻）采用标准的超外差接收机原理，将射频输入全电视信号，通过高频头选台、放大和混频，从高频头输出中频电视信号。即：fPI=ftp-fp=38MHZ图像中频fSI=fp-fs=31.5MHZ第一伴音中频高频头u701工作频率为1～68频道，可分为Ⅰ频段（或VL,1～5频道），Ⅲ频段（VH,5～12频道）和U频段（13～68频道）三个工作频段，连续按“波段”按钮，能连续循环跳变接通这三个工作频段，并能在屏幕上显示所工作的频段，这是依据N906微处理器芯片M50436-560SP第6、7脚输出控制、切换V703、V704、V705三个频段开关三极管来完成的，被切换到的三极管饱和导通，集电极输出12V电压给调谐器，提供频道工作电压。同时N906第46脚输出字符，在第50、51脚输入的帧、行同步配合下，在...
