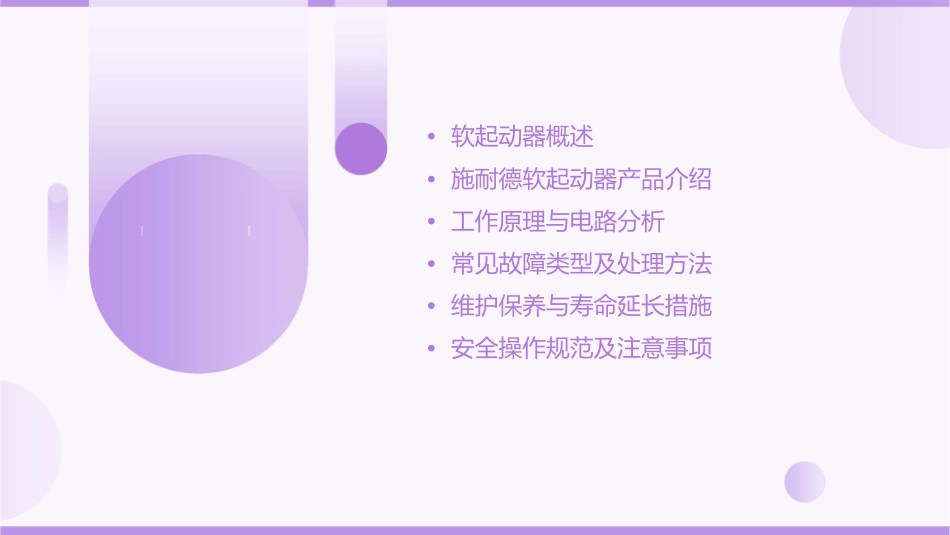

施耐德软起动器基础课件•软起动器概述•施耐德软起动器产品介绍•工作原理与电路分析•常见故障类型及处理方法•维护保养与寿命延长措施•安全操作规范及注意事项01软起动器概述定义与功能定义软起动器是一种用于控制交流电动机起动的电力电子设备，能够降低电动机起动时的电流冲击和机械应力，从而延长电动机的使用寿命。功能软起动器具有多种保护功能，如过载保护、短路保护、缺相保护等，能够有效地保护电动机和负载设备免受损坏。同时，软起动器还具有多种控制模式，如限流起动、电压斜坡起动、突跳起动等，能够满足不同负载和工艺要求的需求。发展历程及趋势发展历程软起动器起源于20世纪70年代，随着电力电子技术和控制技术的发展，软起动器的性能和功能不断得到提升和完善。目前，软起动器已经广泛应用于各个领域，成为现代工业中不可或缺的一部分。趋势未来，软起动器将朝着智能化、网络化、绿色环保等方向发展。一方面，随着物联网、云计算、大数据等技术的不断发展，软起动器将与其他智能设备相互连接，实现智能化控制和管理；另一方面，软起动器将更加注重节能环保，降低能耗和排放，推动绿色工业的发展。应用领域与市场需求应用领域市场需求软起动器广泛应用于冶金、石油、化工、水利、电力、建材、轻工等各个行业，涉及风机、水泵、压缩机、输送带、机床等多种负载类型。在这些领域中，软起动器能够有效地解决电动机起动时的电流冲击和机械应力问题，提高设备的运行效率和可靠性。随着工业化进程的加速和产业升级的不断推进，各个领域对软起动器的需求不断增加。同时，随着环保意识的提高和能源消耗的不断增加，节能环保型软起动器的市场需求也在不断增长。预计未来几年，软起动器市场将保持稳定的增长态势。VS02施耐德软起动器产品介绍产品系列及特点ATS48软起动器独特的起动方式适用于中小型电动机，具有紧凑、经济、高效等特点。采用电压斜坡起动方式，有效减小电动机起动时的冲击电流，延长电动机使用寿命。ATS22软起动器多种保护功能适用于大型电动机，具备高性能、多功能、易于维护等优势。过载、过流、欠压、过温等保护功能，确保电动机安全稳定运行。Altistart48软起动器灵活的参数设置一款高端软起动器，集成了多种保护功能，可实现远程监用户可根据实际需要调整软起动器的参数，实现最佳起动控和控制。效果。技术参数与性能指标额定电压额定电流起动时间根据产品系列不同，额定电压范围有所差异，请查阅具体产品手册。根据产品系列不同，额定电流范围有所差异，请查阅具体产品手册。0-60秒可调，用户可根据实际需要设定。010402050306停止时间高起动成功率低能耗0-60秒可调，用户可根据实际需要设定。施耐德软起动器采用先进的控制算法，确保电动机在各种工况下均能成功起动。软起动器在起动过程中可有效降低电动机的能耗，提高系统运行效率。安装调试及使用注意事项01020304安装环境电源接线接地保护参数设置请确保安装环境干燥、通风良请按照产品手册中的接线图正确接线，确保电源电压与软起动器额定电压相符。请务必连接可靠的接地线，以确保设备和人身安全。请在专业人员指导下进行参数设置，确保软起动器正常运行。好，避免阳光直射和高温。03工作原理与电路分析工作原理简述软起动概念通过控制电机电压的升降，实现电机平稳启动，减少机械冲击和电气应力。工作过程软起动器在电机启动时，逐渐提升电机端电压，使电机平滑加速至额定转速；在停机时，逐渐降低电机端电压，使电机平滑减速至停止。主电路结构剖析010203电源电路驱动电路检测电路包括输入电源、滤波电路和保护电路，用于提供稳定的直流电源给控制电路和驱动电路。根据控制电路输出的控制信号，驱动主电路中的功率开关器件，实现对电机端电压的调节。实时监测电机电流、电压等参数，为控制电路提供反馈信号，实现闭环控制。控制电路原理详解A/D转换器将检测电路输出的模拟信号转换为数字信号，供微处理器处理。微处理器作为控制核心，根据预设的启动/停止曲线和实时检测到的电机参数，计算出控制信号输出给驱动电路。PWM发生器根据微处理器的控制信号，产生PWM脉冲信号，控制驱动电路中功...
