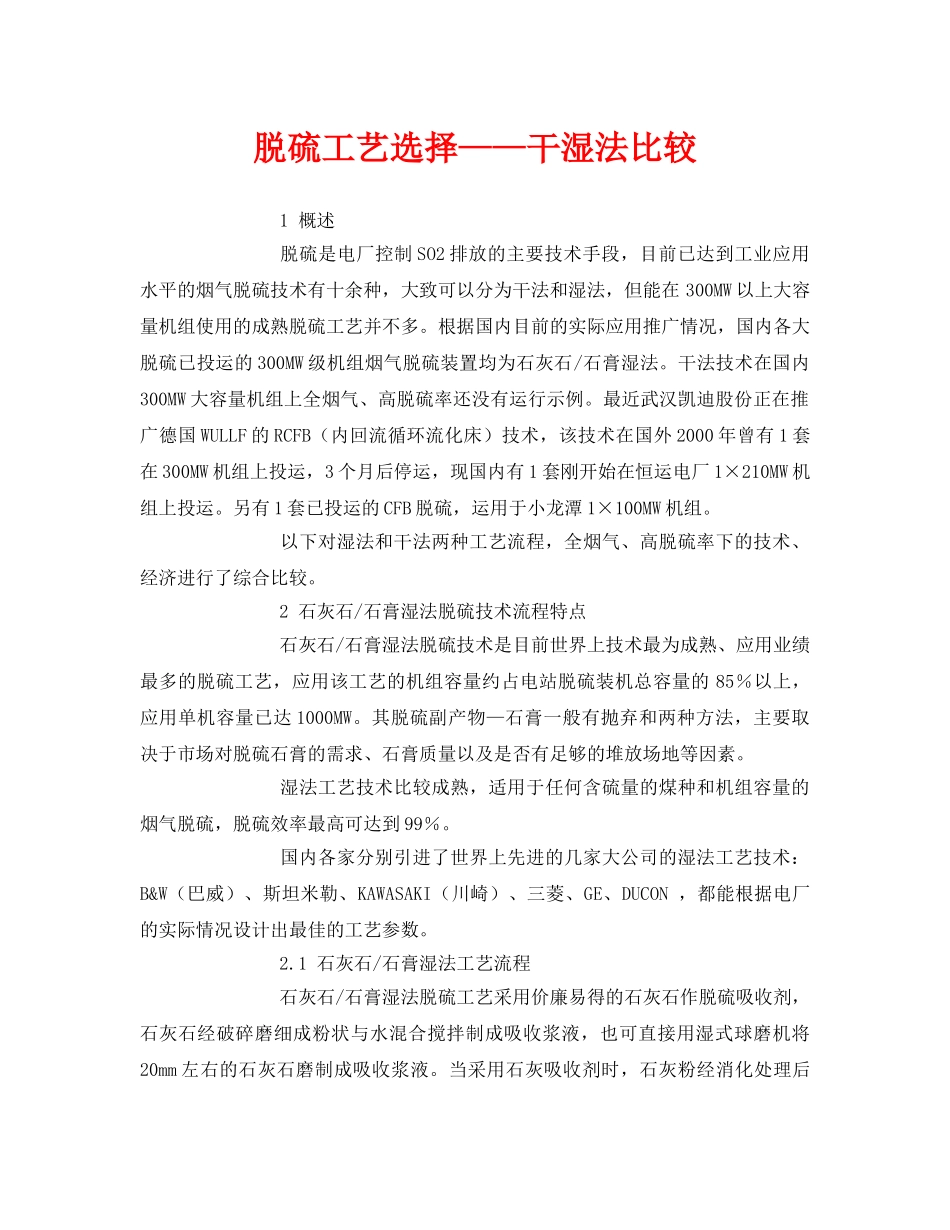

脱硫工艺选择——干湿法比较1概述脱硫是电厂控制SO2排放的主要技术手段,目前已达到工业应用水平的烟气脱硫技术有十余种,大致可以分为干法和湿法,但能在300MW以上大容量机组使用的成熟脱硫工艺并不多。根据国内目前的实际应用推广情况,国内各大脱硫已投运的300MW级机组烟气脱硫装置均为石灰石/石膏湿法。干法技术在国内300MW大容量机组上全烟气、高脱硫率还没有运行示例。最近武汉凯迪股份正在推广德国WULLF的RCFB(内回流循环流化床)技术,该技术在国外2000年曾有1套在300MW机组上投运,3个月后停运,现国内有1套刚开始在恒运电厂1×210MW机组上投运。另有1套已投运的CFB脱硫,运用于小龙潭1×100MW机组。以下对湿法和干法两种工艺流程,全烟气、高脱硫率下的技术、经济进行了综合比较。2石灰石/石膏湿法脱硫技术流程特点石灰石/石膏湿法脱硫技术是目前世界上技术最为成熟、应用业绩最多的脱硫工艺,应用该工艺的机组容量约占电站脱硫装机总容量的85%以上,应用单机容量已达1000MW。其脱硫副产物—石膏一般有抛弃和两种方法,主要取决于市场对脱硫石膏的需求、石膏质量以及是否有足够的堆放场地等因素。湿法工艺技术比较成熟,适用于任何含硫量的煤种和机组容量的烟气脱硫,脱硫效率最高可达到99%。国内各家分别引进了世界上先进的几家大公司的湿法工艺技术:B&W(巴威)、斯坦米勒、KAWASAKI(川崎)、三菱、GE、DUCON,都能根据电厂的实际情况设计出最佳的工艺参数。2.1石灰石/石膏湿法工艺流程石灰石/石膏湿法脱硫工艺采用价廉易得的石灰石作脱硫吸收剂,石灰石经破碎磨细成粉状与水混合搅拌制成吸收浆液,也可直接用湿式球磨机将20mm左右的石灰石磨制成吸收浆液。当采用石灰吸收剂时,石灰粉经消化处理后加水搅拌制成吸收浆液。在吸收塔内,吸收浆液与烟气接触混合,烟气中的SO2与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应被脱除,最终反应产物为石膏。脱硫后的烟气经除雾器除去带有的细小液滴,经气气加热器(GGH)加热升温后排入烟囱。脱硫石膏浆液经脱水装置脱水后。由于吸收浆液的循环利用,脱硫吸收剂的利用率很高。电厂锅炉烟气进入FGD,通过升压风机加压,经GGH降温至约100℃后进入吸收塔,吸收塔脱硫效率为96~99%,整个系统的脱硫效率不低于90%。从吸收塔出来的净烟气温度约为47℃,经GGH升温至80℃后从烟囱排放。该工艺原理简单,工艺技术比较成熟,脱硫效率和吸收剂的利用率高,即Ca/S=1.03时,脱硫效率大于95%,能够适应各种煤种,适应大容量机组,运行可靠,可用率高,副产品石膏具有商业价值。2.2石灰石/石膏湿法脱硫技术主要技术特点及指标2.2.1脱硫效率高,一般不低于90%,最高可以达到99%。2.2.2脱硫剂利用率高,达90%以上。Ca/S比低,只有1.01~1.05,国内现正在实施的的几个工程均不大于1.03。2.2.3吸收塔采用各种先进技术设计,不仅解决了脱硫塔内的堵塞、腐蚀问题,而且改善了气液传质条件,从而提高了塔内脱硫效率,减少了浆液循环量,有效降低了浆液循环泵的功耗。目前脱硫岛电耗一般为机组装机容量的1~1.5%。2.2.4喷淋空塔内烟气入口采用向下斜切式入口,烟气由下自上流动,延长了气体分布路径,不仅有利于气体分布均匀,而且由于气体的翻腾形成了湍流,更有利于气液的传质传热。2.2.5采用计算机模拟设计,优化脱硫塔及塔内构件如喷嘴等的布置,优化浆液浓度、Ca/S比、浆液流量等运行指标,可以保证脱硫塔内烟气流动和浆液喷淋均匀,以最小的消耗取得最好的脱硫效果。2.2.6根据烟气含硫量,采用不同层数(2~4层)的浆液喷淋层,确保取得最佳的脱硫效果。2.2.7塔内设置氧化空气分布系统,采用塔内强制氧化,氧化效果好。2.2.8喷淋层采用交叉联箱布置,使喷淋管道布置更合理,降低了吸收塔高度。2.2.9采用机械搅拌。2.2.10得到良好的处理,其中废渣变成了优质石膏,完全可以取代高品位的天然石膏。采用回用技术,可以达到零排放。2.2.11稳定性高,适应性强,可靠性99%以上。2.2.12应用多、运行经验丰富。3干法RCFB脱硫工艺脱硫技术流程特点干法有LIFAC(炉内喷钙尾部增湿活化)、CFB(循环流化床)等工艺,在国家有关部门的技术指...
