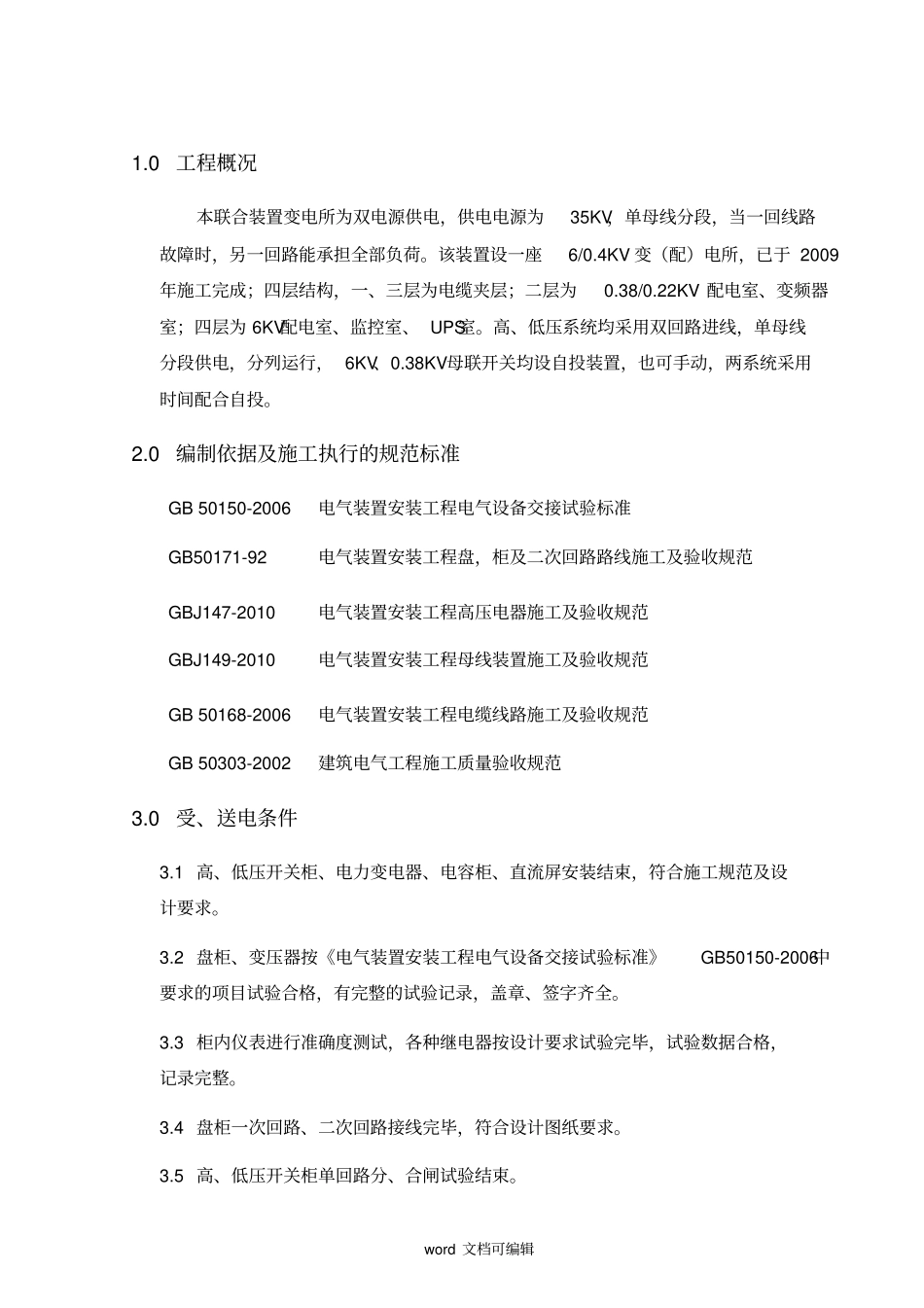

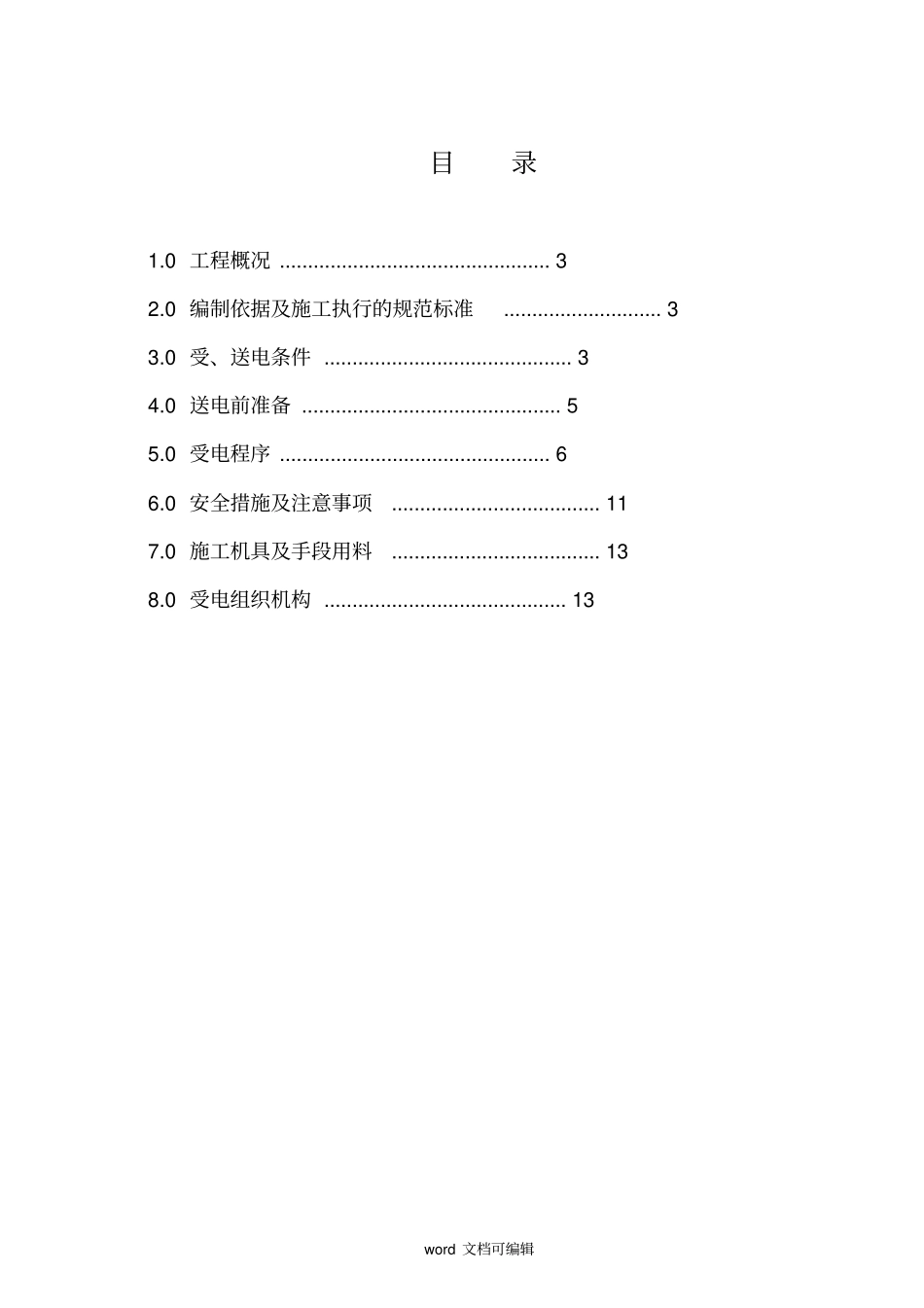

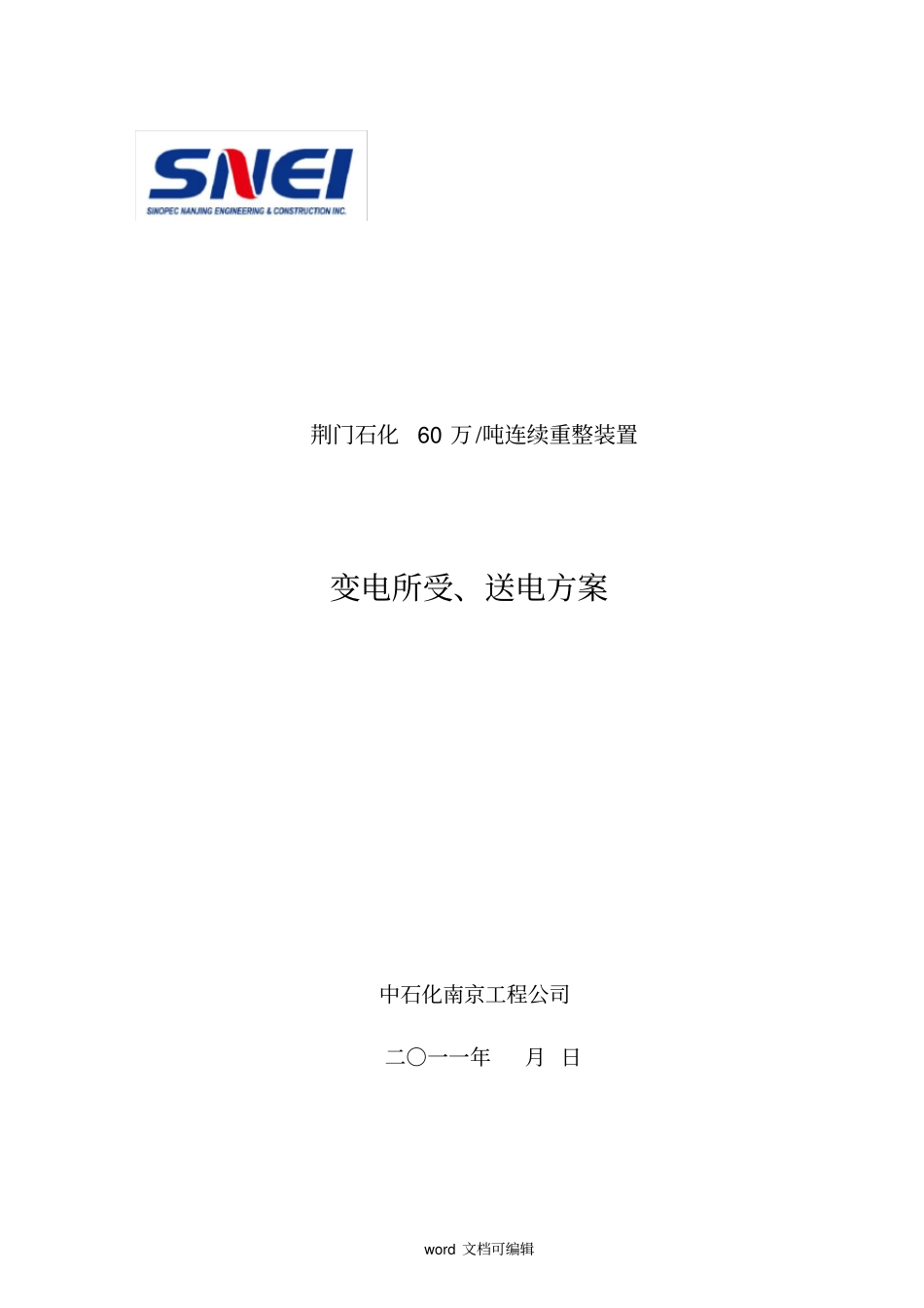

word文档可编辑荆门石化60万/吨连续重整装置变电所受、送电方案中石化南京工程公司二○一一年月日word文档可编辑目录1.0工程概况................................................32.0编制依据及施工执行的规范标准............................33.0受、送电条件............................................34.0送电前准备..............................................55.0受电程序................................................66.0安全措施及注意事项.....................................117.0施工机具及手段用料.....................................138.0受电组织机构...........................................13word文档可编辑1.0工程概况本联合装置变电所为双电源供电，供电电源为35KV，单母线分段，当一回线路故障时，另一回路能承担全部负荷。该装置设一座6/0.4KV变（配）电所，已于2009年施工完成；四层结构，一、三层为电缆夹层；二层为0.38/0.22KV配电室、变频器室；四层为6KV配电室、监控室、UPS室。高、低压系统均采用双回路进线，单母线分段供电，分列运行，6KV、0.38KV母联开关均设自投装置，也可手动，两系统采用时间配合自投。2.0编制依据及施工执行的规范标准GB50150-2006电气装置安装工程电气设备交接试验标准GB50171-92电气装置安装工程盘，柜及二次回路路线施工及验收规范GBJ147-2010电气装置安装工程高压电器施工及验收规范GBJ149-2010电气装置安装工程母线装置施工及验收规范GB50168-2006电气装置安装工程电缆线路施工及验收规范GB50303-2002建筑电气工程施工质量验收规范3.0受、送电条件3.1高、低压开关柜、电力变电器、电容柜、直流屏安装结束，符合施工规范及设计要求。3.2盘柜、变压器按《电气装置安装工程电气设备交接试验标准》GB50150-2006中要求的项目试验合格，有完整的试验记录，盖章、签字齐全。3.3柜内仪表进行准确度测试，各种继电器按设计要求试验完毕，试验数据合格，记录完整。3.4盘柜一次回路、二次回路接线完毕，符合设计图纸要求。3.5高、低压开关柜单回路分、合闸试验结束。word文档可编辑3.6高压开关柜是变配电所的关键设备，也是最早受电的设备，受电前的准备工作最多也最复杂，针对高压开关柜进行的各项试验都必须在受电前结束。高压开关柜试验内容如下：（1）安装在柜内的仪表、继电器、真空断路器、电流互感器、电压互感器、避雷器按要求试验结束，有完整的合格试验报告。（2）高压开关柜的控制电缆敷设完，按照二次原理图接线完毕，高压柜内部接线检查没有错误。（3）将直流屏输出电压经合闸母线、控制母线送到高压柜上，将柜内的电源开关闭合，使用万用表测量直流电压（220V）是否正常。（4）高压进线柜、母联柜、电动机柜、变压器柜上均装有综合保护器，在有直流220V供电的情况下，打开综合保护器电源，将设计给出的针对不同用电负荷的保护定值输入综合保护器，并进行确认。（5）将真空断路器置于试验位，按动高压柜面板上的试验按钮，断路器应能可靠地分、合闸，合闸后红色信号灯亮，分闸后绿色信号灯亮。（6）按照设计和规范要求对高压开关柜（6KV）进行下列模拟整组试验：①在一段进线电源失电情况下的母联自动投入试验；②进线柜的过电流保护跳闸试验；③母联柜的过电流保护和电流速断试验；④变压器柜的过电流保护、电流速断、接地保护试验、低电压保护跳闸试验；⑤检验瓦斯保护二次侧动作试验；⑥电动机柜的过电流保护、电流速断试验和低电压保护跳闸试验。⑦电容器馈线柜过流保护、过负荷保护、电流速断保护、相过电压保护试验和低电压保护跳闸试验。3.7送电前的各项试验做完之后，请业主、监理方对变配电所的受电设备进行检查word文档可编辑确认，签字认可后方能送电。4.0送电前准备4.1受电设备周围设立警戒线。4.2对操作使用的绝缘手套和绝缘靴进行耐压试验，试验结果应合格。4.3健全配电所与110KV总变之间通迅联络设施（对讲机）。4.4明确操作人员、监督人员的岗位责任，组织学习有关操作程序及操作要令，经考核合格后方可进行操作。4.5由业主组织有关单位于年月日荆门石化重点项目部对受电设备进行...
