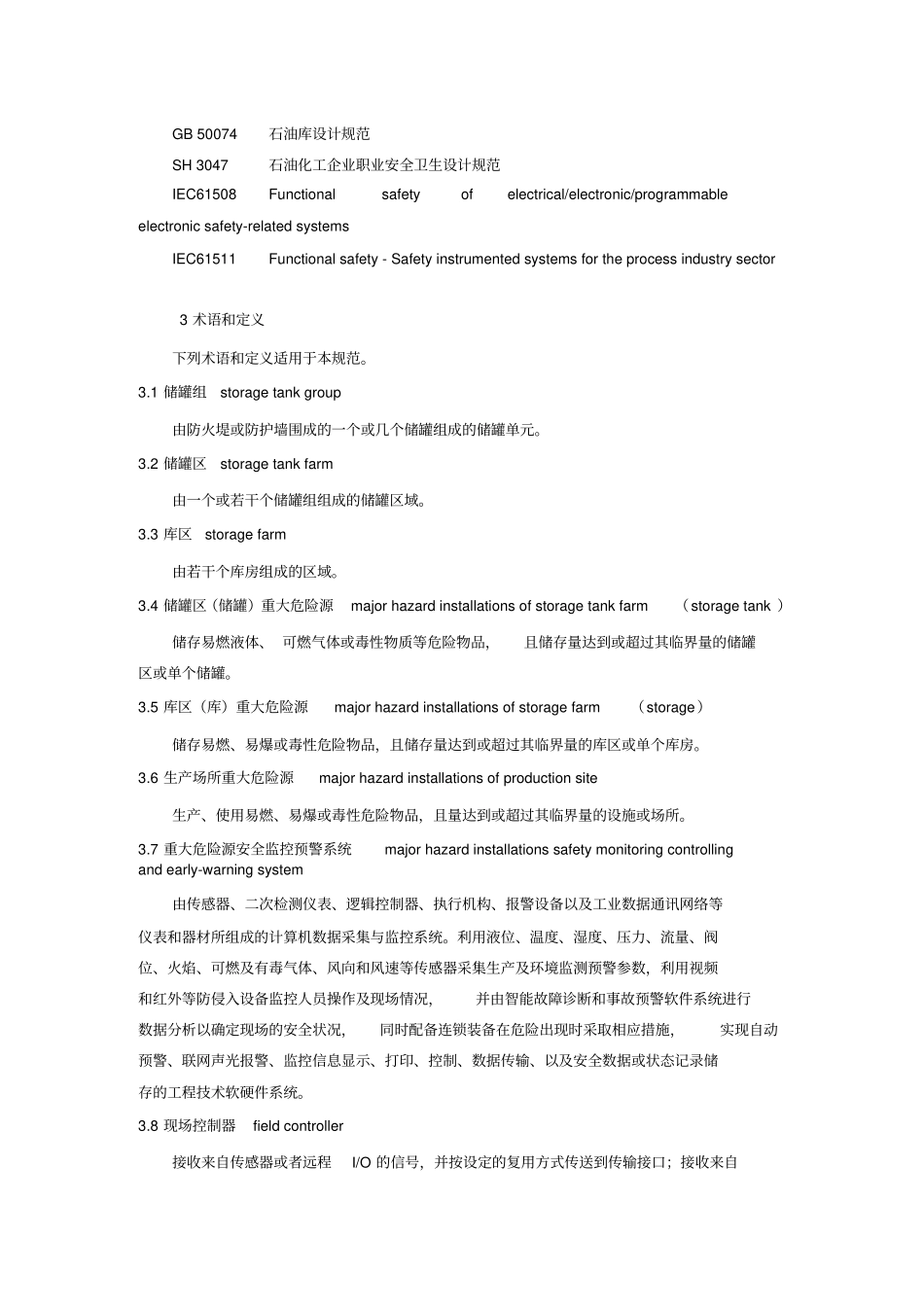

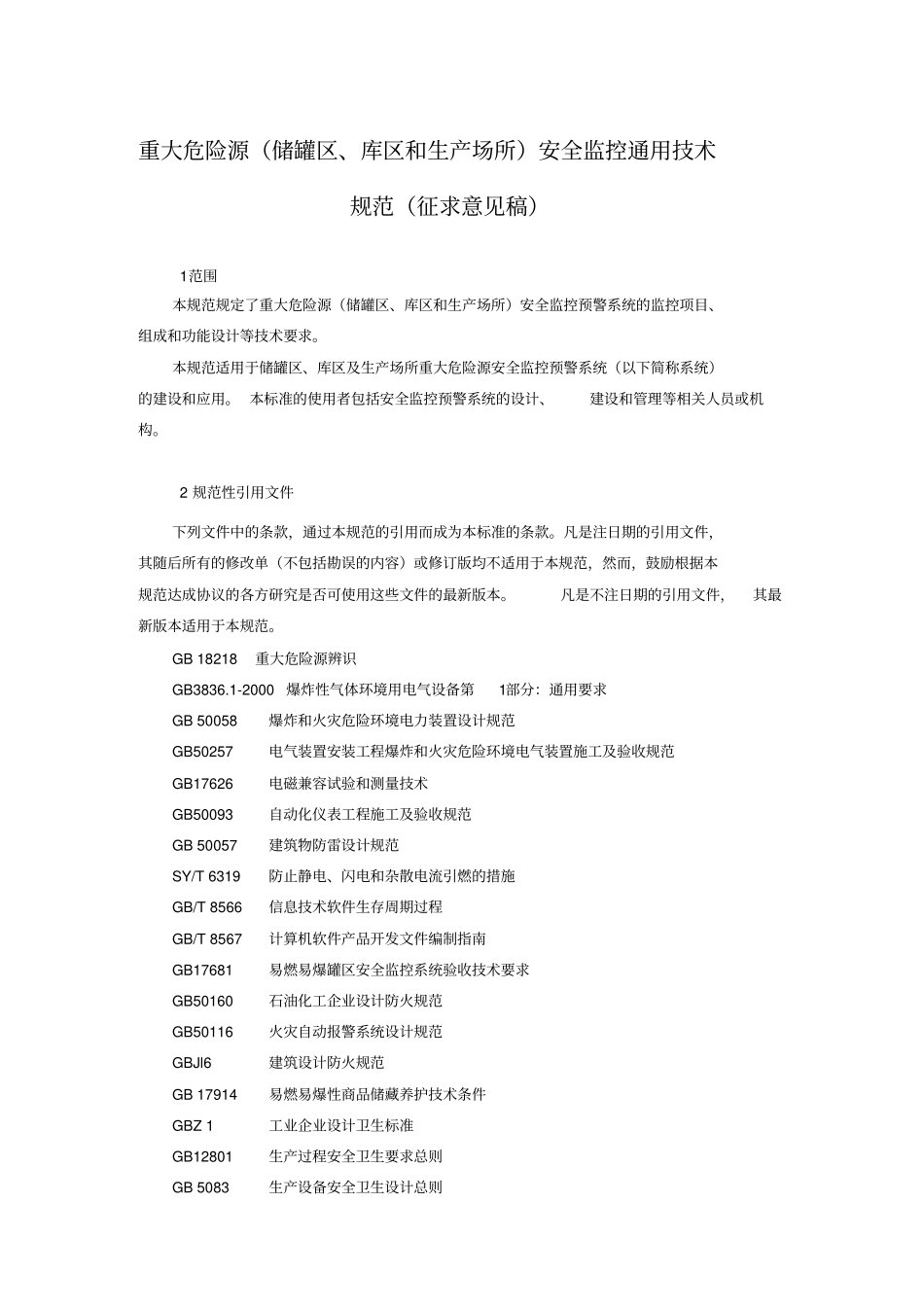

重大危险源（储罐区、库区和生产场所）安全监控通用技术规范（征求意见稿）1范围本规范规定了重大危险源（储罐区、库区和生产场所）安全监控预警系统的监控项目、组成和功能设计等技术要求。本规范适用于储罐区、库区及生产场所重大危险源安全监控预警系统（以下简称系统）的建设和应用。本标准的使用者包括安全监控预警系统的设计、建设和管理等相关人员或机构。2规范性引用文件下列文件中的条款，通过本规范的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB18218重大危险源辨识GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB50058爆炸和火灾危险环境电力装置设计规范GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB17626电磁兼容试验和测量技术GB50093自动化仪表工程施工及验收规范GB50057建筑物防雷设计规范SY/T6319防止静电、闪电和杂散电流引燃的措施GB/T8566信息技术软件生存周期过程GB/T8567计算机软件产品开发文件编制指南GB17681易燃易爆罐区安全监控系统验收技术要求GB50160石油化工企业设计防火规范GB50116火灾自动报警系统设计规范GBJl6建筑设计防火规范GB17914易燃易爆性商品储藏养护技术条件GBZ1工业企业设计卫生标准GB12801生产过程安全卫生要求总则GB5083生产设备安全卫生设计总则GB50074石油库设计规范SH3047石油化工企业职业安全卫生设计规范IEC61508Functionalsafetyofelectrical/electronic/programmableelectronicsafety-relatedsystemsIEC61511Functionalsafety-Safetyinstrumentedsystemsfortheprocessindustrysector3术语和定义下列术语和定义适用于本规范。3.1储罐组storagetankgroup由防火堤或防护墙围成的一个或几个储罐组成的储罐单元。3.2储罐区storagetankfarm由一个或若干个储罐组组成的储罐区域。3.3库区storagefarm由若干个库房组成的区域。3.4储罐区（储罐）重大危险源majorhazardinstallationsofstoragetankfarm（storagetank）储存易燃液体、可燃气体或毒性物质等危险物品，且储存量达到或超过其临界量的储罐区或单个储罐。3.5库区（库）重大危险源majorhazardinstallationsofstoragefarm（storage）储存易燃、易爆或毒性危险物品，且储存量达到或超过其临界量的库区或单个库房。3.6生产场所重大危险源majorhazardinstallationsofproductionsite生产、使用易燃、易爆或毒性危险物品，且量达到或超过其临界量的设施或场所。3.7重大危险源安全监控预警系统majorhazardinstallationssafetymonitoringcontrollingandearly-warningsystem由传感器、二次检测仪表、逻辑控制器、执行机构、报警设备以及工业数据通讯网络等仪表和器材所组成的计算机数据采集与监控系统。利用液位、温度、湿度、压力、流量、阀位、火焰、可燃及有毒气体、风向和风速等传感器采集生产及环境监测预警参数，利用视频和红外等防侵入设备监控人员操作及现场情况，并由智能故障诊断和事故预警软件系统进行数据分析以确定现场的安全状况，同时配备连锁装备在危险出现时采取相应措施，实现自动预警、联网声光报警、监控信息显示、打印、控制、数据传输、以及安全数据或状态记录储存的工程技术软硬件系统。3.8现场控制器fieldcontroller接收来自传感器或者远程I/O的信号，并按设定的复用方式传送到传输接口；接收来自传输接口的多路复用信号。现场控制器还可能具有超限判别、运算等简单的逻辑分析能力，对接收到的传感器输出信号和传输接口输出信号进行处理，并控制执行机构工作。3.9传输接口transmissioninterface接收现场控制器发送的信号，并送主机处理；接受主机信号，并送相应现场控制器。传输接口还可能具有现场控制器的发送与接收、多路复用信号的调制与解调、系统自检等功能。3.10主机host一般选用工业控制计算机或普通微型计算机。主机主要用来接收监测信号、组态、报警判别、数据统计与报表、数据分析与预警、存储控制、显示、声光报警...
