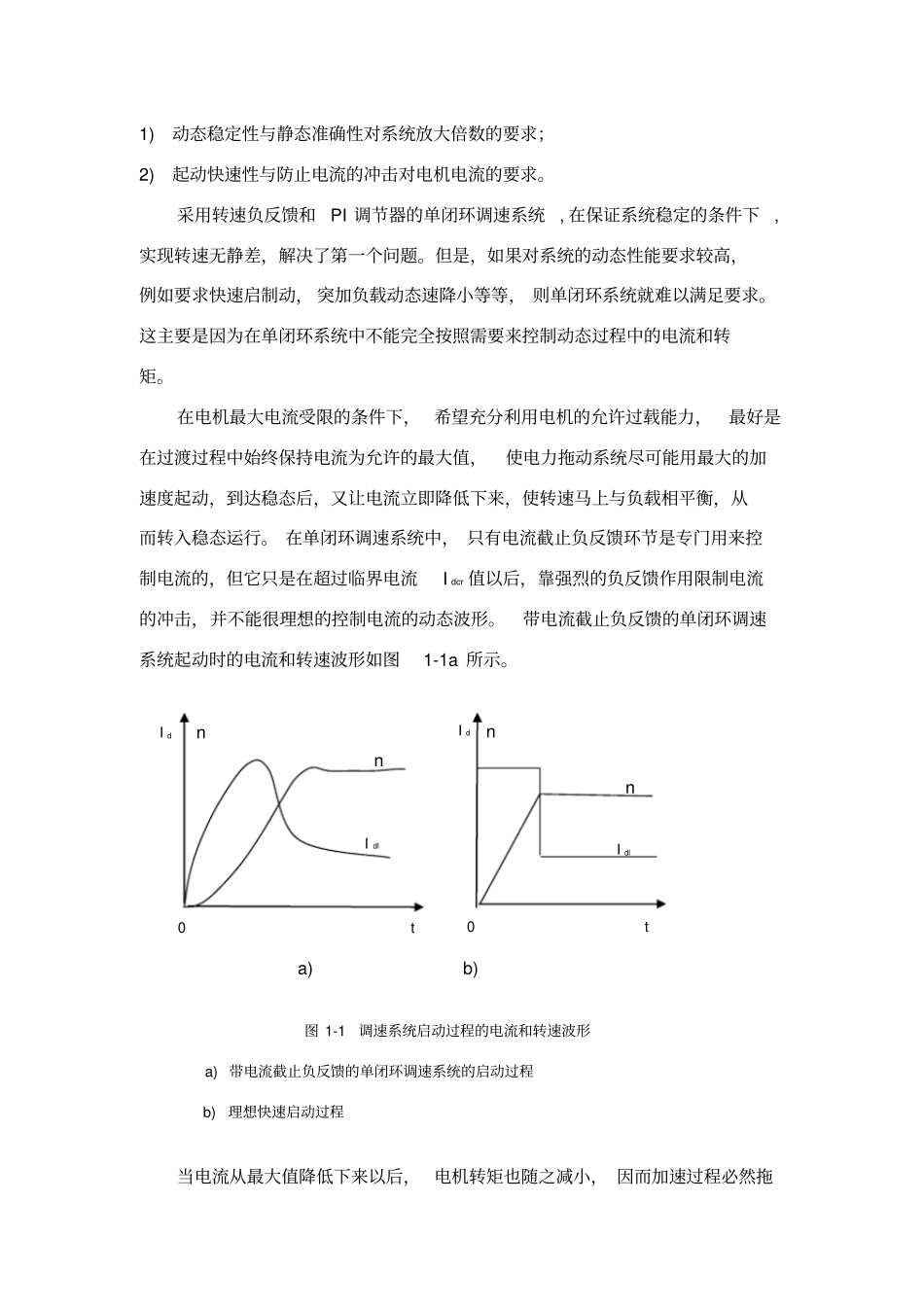

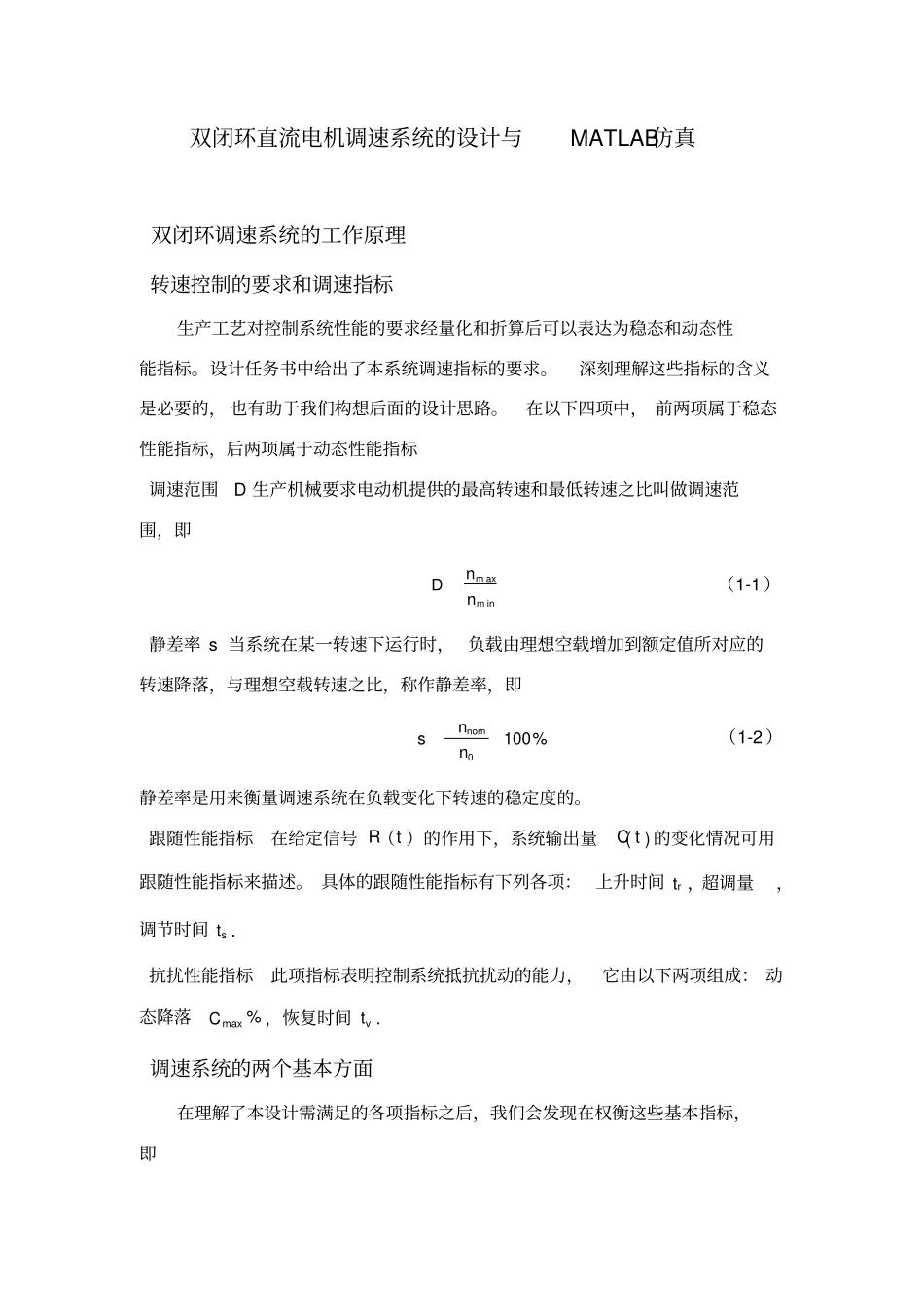

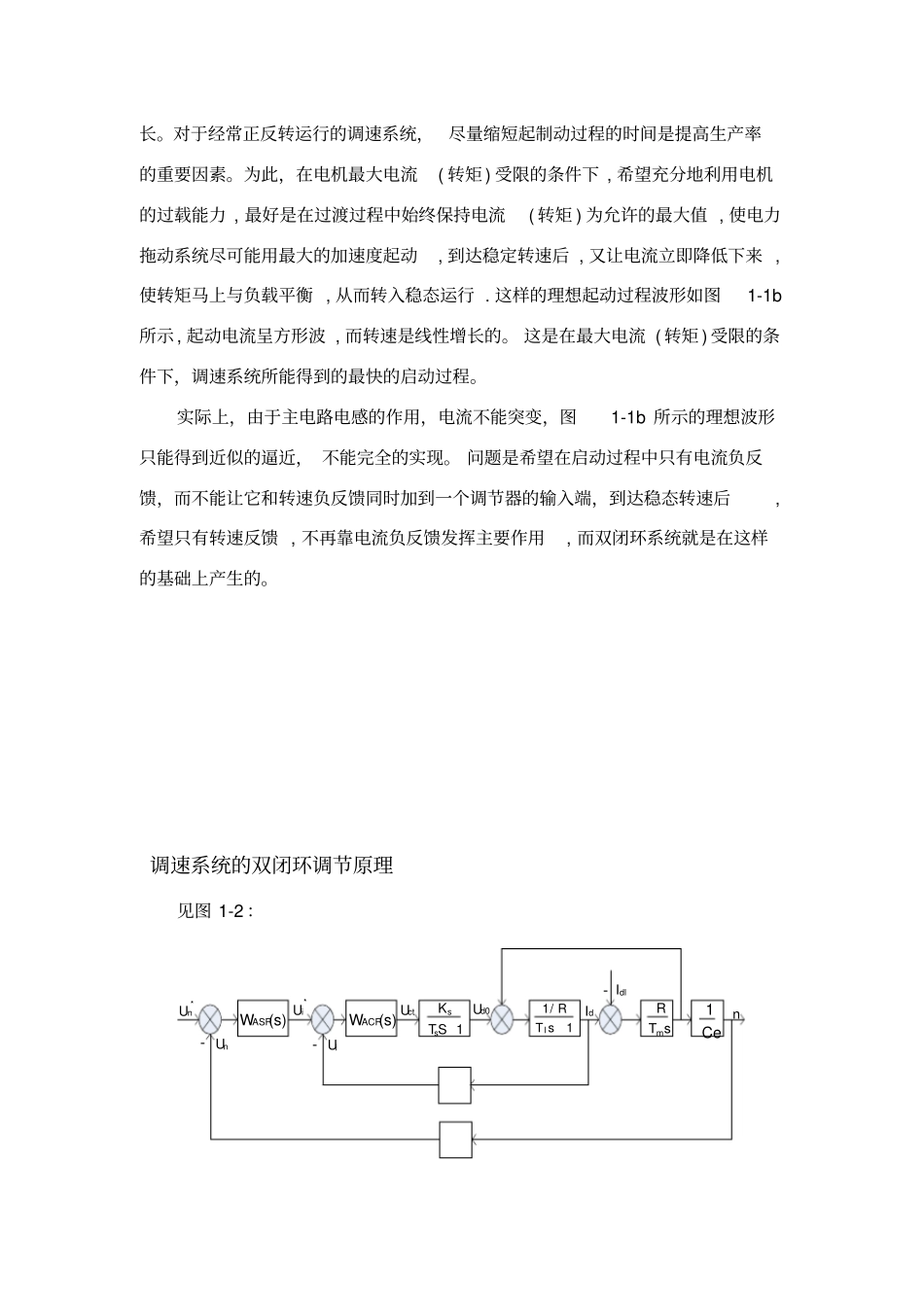

双闭环直流电机调速系统的设计与MATLAB仿真双闭环调速系统的工作原理转速控制的要求和调速指标生产工艺对控制系统性能的要求经量化和折算后可以表达为稳态和动态性能指标。设计任务书中给出了本系统调速指标的要求。深刻理解这些指标的含义是必要的，也有助于我们构想后面的设计思路。在以下四项中，前两项属于稳态性能指标，后两项属于动态性能指标调速范围D生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，即minmaxnnD（1-1）静差率s当系统在某一转速下运行时，负载由理想空载增加到额定值所对应的转速降落，与理想空载转速之比，称作静差率，即%1000nnsnom（1-2）静差率是用来衡量调速系统在负载变化下转速的稳定度的。跟随性能指标在给定信号R（t）的作用下，系统输出量C(t)的变化情况可用跟随性能指标来描述。具体的跟随性能指标有下列各项：上升时间rt，超调量，调节时间st.抗扰性能指标此项指标表明控制系统抵抗扰动的能力，它由以下两项组成：动态降落%maxC，恢复时间vt.调速系统的两个基本方面在理解了本设计需满足的各项指标之后，我们会发现在权衡这些基本指标，即1)动态稳定性与静态准确性对系统放大倍数的要求；2)起动快速性与防止电流的冲击对电机电流的要求。采用转速负反馈和PI调节器的单闭环调速系统,在保证系统稳定的条件下,实现转速无静差，解决了第一个问题。但是，如果对系统的动态性能要求较高，例如要求快速启制动，突加负载动态速降小等等，则单闭环系统就难以满足要求。这主要是因为在单闭环系统中不能完全按照需要来控制动态过程中的电流和转矩。在电机最大电流受限的条件下，希望充分利用电机的允许过载能力，最好是在过渡过程中始终保持电流为允许的最大值，使电力拖动系统尽可能用最大的加速度起动，到达稳态后，又让电流立即降低下来，使转速马上与负载相平衡，从而转入稳态运行。在单闭环调速系统中，只有电流截止负反馈环节是专门用来控制电流的，但它只是在超过临界电流Idcr值以后，靠强烈的负反馈作用限制电流的冲击，并不能很理想的控制电流的动态波形。带电流截止负反馈的单闭环调速系统起动时的电流和转速波形如图1-1a所示。a)b)图1-1调速系统启动过程的电流和转速波形a)带电流截止负反馈的单闭环调速系统的启动过程b)理想快速启动过程当电流从最大值降低下来以后，电机转矩也随之减小，因而加速过程必然拖nIdnIdlt0IdlnIdn0t长。对于经常正反转运行的调速系统，尽量缩短起制动过程的时间是提高生产率的重要因素。为此，在电机最大电流(转矩)受限的条件下,希望充分地利用电机的过载能力,最好是在过渡过程中始终保持电流(转矩)为允许的最大值,使电力拖动系统尽可能用最大的加速度起动,到达稳定转速后,又让电流立即降低下来,使转矩马上与负载平衡,从而转入稳态运行.这样的理想起动过程波形如图1-1b所示,起动电流呈方形波,而转速是线性增长的。这是在最大电流(转矩)受限的条件下，调速系统所能得到的最快的启动过程。实际上，由于主电路电感的作用，电流不能突变，图1-1b所示的理想波形只能得到近似的逼近，不能完全的实现。问题是希望在启动过程中只有电流负反馈，而不能让它和转速负反馈同时加到一个调节器的输入端，到达稳态转速后,希望只有转速反馈,不再靠电流负反馈发挥主要作用,而双闭环系统就是在这样的基础上产生的。调速系统的双闭环调节原理见图1-2：Un*Un-WASR(s)WACR(s)Ui*Ui-UctUd01/1sTRl1STKssId-IdlsTRmnCe1图1-2双闭环调速系统的原理框图设计双闭环调速系统的电流调节器和转速调节器基本数据1、直流电动机参数计算已知某直流电动机调速系统，控制系统主回路与直流电动机的主要参数如下：电动机：Pnom=150kwUnom=220vInom=700ALd=2mHNnom=1000rpmRd=ΩRa=ΩGD2=125Kg·m2=m=6计算得到此直流电动机的相关参数：电势常数：)/(185.0100005.07002201mimrVnRIUCnomanomnom转矩常数：mAkgCCM18.003.1185.003.1电磁时间常数：sRLTddd025.008.01023机电时间常数：sCCRGDTMdm8.03752晶闸管整流装置滞后时间常数：smfTs0017.05062121选取转速输出限幅值：VUkm10，可以计算得到晶闸管装置放大系数：2305.1kmnomsUUK启动电流...
