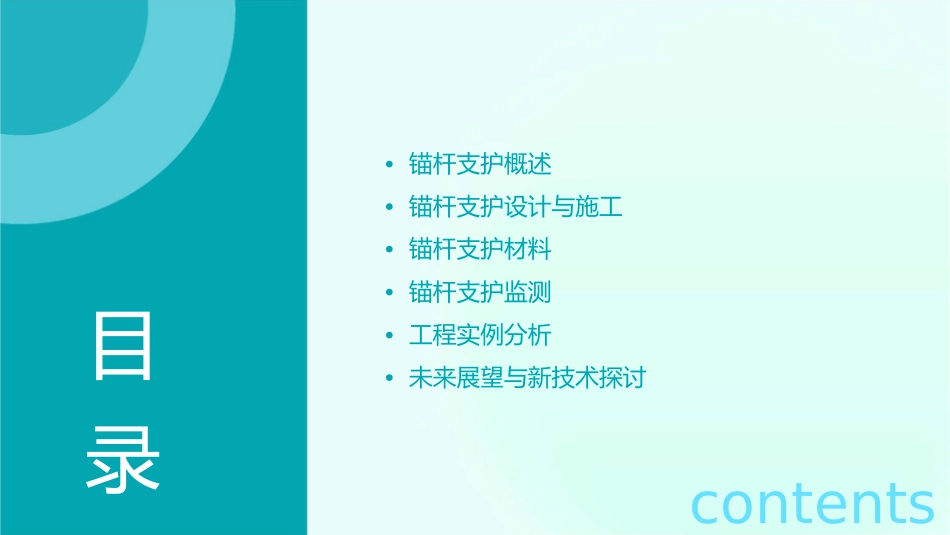

锚杆支护与监测资料课件•锚杆支护概述•锚杆支护设计与施工•锚杆支护材料•锚杆支护监测目•工程实例分析•未来展望与新技术探讨录contents01锚杆支护概述锚杆支护的定义和应用定义锚杆支护是一种通过锚入岩体或土体的锚杆，对围岩或土体进行加固的支护技术。应用锚杆支护广泛应用于隧道、巷道、基坑、边坡等岩土工程的支护和加固。锚杆支护的原理和优势0102030405•适用性广：适用于各种岩土类型和地质条件。控制围岩或土体的变•支护效果好：能有效•施工便捷：锚杆支护施工相对简单，工期短，成本低。原理：锚杆支护利用锚杆的锚固力和摩擦力，将不稳定岩体或土体与稳定岩体或土体连接成一个整体，提高整体稳定性和承载能力。优势形和破坏，保持工程稳定。锚杆支护的分类按锚固方式分类•端头锚固锚杆：锚杆一端固定在围岩或土体内，另一端自由。•全长粘结锚固锚杆：锚杆全长范围内与注浆材料粘结固定。锚杆支护的分类按杆体材料分类•钢锚杆：由钢材制成，具有较高的强度和刚度。•纤维增强塑料锚杆：由纤维增强塑料制成，具有良好的耐腐蚀性和耐久性。锚杆支护的分类按应用领域分类•矿山巷道锚杆支护：专门应用于矿山巷道的支护和加固。•土木工程锚杆支护：应用于土木工程中的基坑、边坡等支护工程。02锚杆支护设计与施工锚杆支护设计原则安全性原则经济性原则锚杆支护设计必须保证工作面安全，防止发生顶板事故，确保工人生命安全。在满足安全性的前提下，应尽量减少锚杆数量和材料消耗，降低支护成本。地质适应性原则可操作性原则锚杆支护设计应充分考虑地质条件，如岩层厚度、岩性、节理发育程度等，确保支护方案与地质条件相适应。设计应考虑现场施工技术水平和设备能力，确保设计方案能够顺利实施。锚杆支护设计流程1.收集地质资料，分析地质条件。2.确定锚杆支护类型、布置方式和参数。01023.进行锚杆拉拔试验，确定锚杆性能参数。4.设计锚杆支护结构，进行数值模拟分析。03045.制定施工技术措施和安全保障措施。6.编制锚杆支护设计报告，经审批后实施。0506锚杆支护施工技术施工前准备注浆加固清理工作面，确保施工环境良好；检查施工设备，确保其正常运转。对锚杆进行注浆加固，提高锚杆与围岩的粘结力，增强支护效果。锚杆安装施工质量检测按照设计要求，在预定位置钻孔、安装锚杆，并确保锚杆安装质量。对锚杆支护施工质量进行检测，包括锚杆抗拔力、注浆密实度等，确保施工质量符合设计要求。03锚杆支护材料锚杆材料高强度钢材锚杆常用的材料为高强度钢材，如Q345、42CrMo等，具有良好的强度和韧性，能够满足锚杆在复杂应力条件下的工作要求。耐腐蚀合金在一些特殊环境下，如潮湿、腐蚀等，需要使用具有耐腐蚀性能的合金材料，如不锈钢、镍基合金等，以确保锚杆的长期稳定性。注浆材料水泥基注浆材料常用的水泥基注浆材料有普通硅酸盐水泥、高性能混凝土等，具有固化后强度高、耐久性好等优点，适用于大多数锚杆支护工程。化学注浆材料化学注浆材料如聚氨酯、环氧树脂等，具有固化速度快、早期强度高等优点，适用于对注浆时间和强度要求较高的工程。配套材料垫板垫板用于调整锚杆的高度和角度，保证锚杆的正确安装，需要具有足够的刚度和稳定性。锚具锚具是连接锚杆和注浆材料的关键部件，常用的有螺纹锚具、楔形锚具等，需要具有良好的承载能力和耐久性。防腐剂为防止锚杆和注浆材料受到腐蚀，常需要使用防腐剂进行处理，以延长锚杆支护的使用寿命。04锚杆支护监测监测目的和原则原则实时性原则：要求监测系统具备实时数据传输和分析能力，以便及时调整支护措施。目的：锚杆支护监测的主要目的安全性原则：监测应能及时发现经济性原则：在满足安全和实时性要求的前提下，尽量降低监测成本。是确保锚杆支护结构的安全和稳定，预防潜在的事故和险情，以及优化支护设计和施工参数。支护结构的异常情况，确保工程安全。监测方法传统监测方法视觉检查：定期对锚杆支护结构进行目视检查，观察是否有裂缝、变形、锈蚀等现象。敲击检查：通过敲击锚杆或支护结构，根据其声音变化来判断内部是否存在损伤。监测方法01020304现代监测方法应变监测：在锚杆和支护结构上布...
