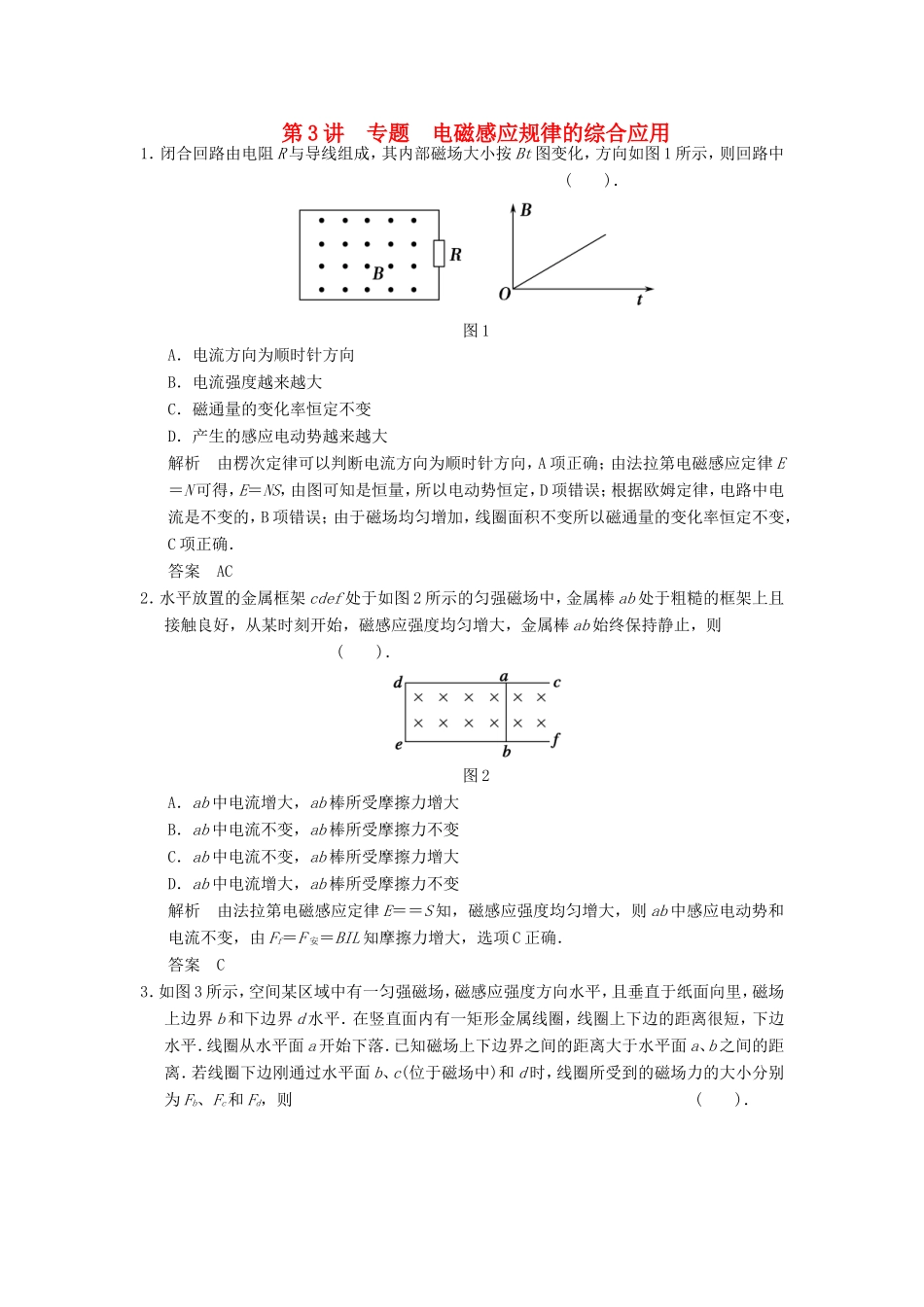

第3讲专题电磁感应规律的综合应用1．闭合回路由电阻R与导线组成，其内部磁场大小按Bt图变化，方向如图1所示，则回路中()．图1A．电流方向为顺时针方向B．电流强度越来越大C．磁通量的变化率恒定不变D．产生的感应电动势越来越大解析由楞次定律可以判断电流方向为顺时针方向，A项正确；由法拉第电磁感应定律E＝N可得，E＝NS，由图可知是恒量，所以电动势恒定，D项错误；根据欧姆定律，电路中电流是不变的，B项错误；由于磁场均匀增加，线圈面积不变所以磁通量的变化率恒定不变，C项正确．答案AC2．水平放置的金属框架cdef处于如图2所示的匀强磁场中，金属棒ab处于粗糙的框架上且接触良好，从某时刻开始，磁感应强度均匀增大，金属棒ab始终保持静止，则()．图2A．ab中电流增大，ab棒所受摩擦力增大B．ab中电流不变，ab棒所受摩擦力不变C．ab中电流不变，ab棒所受摩擦力增大D．ab中电流增大，ab棒所受摩擦力不变解析由法拉第电磁感应定律E＝＝S知，磁感应强度均匀增大，则ab中感应电动势和电流不变，由Ff＝F安＝BIL知摩擦力增大，选项C正确．答案C3．如图3所示，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b和下边界d水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a开始下落．已知磁场上下边界之间的距离大于水平面a、b之间的距离．若线圈下边刚通过水平面b、c(位于磁场中)和d时，线圈所受到的磁场力的大小分别为Fb、Fc和Fd，则()．图3A．Fd>Fc>FbB．FcFb>FdD．Fcvb，当线圈在进入和离开磁场时，穿过线圈的磁通量变化，线圈中产生感应电流，受磁场力作用，其大小为：F＝BIl＝Bl＝，因vd>vb，所以Fd>Fb>Fc，选项D正确．答案D4．如图4所示，MN、PQ是间距为L的平行金属导轨，置于磁感应强度为B，方向垂直导轨所在平面向里的匀强磁场中，M、P间接有一阻值为R的电阻．一根与导轨接触良好、有效阻值为的金属导线ab垂直导轨放置，并在水平外力F的作用下以速度v向右匀速运动，则(不计导轨电阻)()．图4A．通过电阻R的电流方向为P→R→MB．a、b两点间的电压为BLvC．a端电势比b端高D．外力F做的功等于电阻R上发出的焦耳热解析由右手定则可知通过金属导线的电流由b到a，即通过电阻R的电流方向为M→R→P，A错误；金属导线产生的电动势为BLv，而a、b两点间的电压为等效电路路端电压，由闭合电路欧姆定律可知，a、b两点间电压为BLv，B错误；金属导线可等效为电源，在电源内部，电流从低电势流向高电势，所以a端电势高于b端电势，C正确；根据能量守恒定律可知，外力做功等于电阻R和金属导线产生的焦耳热之和，D错误．答案C5．一空间有垂直纸面向里的匀强磁场B，两条电阻不计的平行光滑导轨竖直放置在磁场内，如图5所示，磁感应强度B＝0.5T，导体棒ab、cd长度均为0.2m，电阻均为0.1Ω，重力均为0.1N，现用力向上拉动导体棒ab，使之匀速上升(导体棒ab、cd与导轨接触良好)，此时cd静止不动，则ab上升时，下列说法正确的是()．图5A．ab受到的拉力大小为2NB．ab向上运动的速度为2m/sC．在2s内，拉力做功，有0.4J的机械能转化为电能D．在2s内，拉力做功为0.6J解析对导体棒cd分析：mg＝BIl＝，得v＝2m/s，故B选项正确；对导体棒ab分析：F＝mg＋BIl＝0.2N，选项A错误；在2s内拉力做功转化的电能等于克服安培力做的功，即W＝F安vt＝0.4J，选项C正确；在2s内拉力做的功为Fvt＝0.8J，选项D错误．答案BC6．粗细均匀的电阻丝围成的正方形线框原先整个置于有界匀强磁场内，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框沿四个不同方向以相同速率v匀速平移出磁场，如图6所示，线框移出磁场的整个过程()图6A．四种情况下ab两端的电势差都相同B．①图中流过线框的电荷量与v的大小无关C．②图中线框的电功率与v的大小成正比D．③图中磁场力对线框做的功与v2成正比解析由法拉第电磁感应定律E＝ΔΦ/Δt，闭合电路欧姆定律I＝E/R，电流定义式I＝q/Δt可得q＝ΔΦ/...
