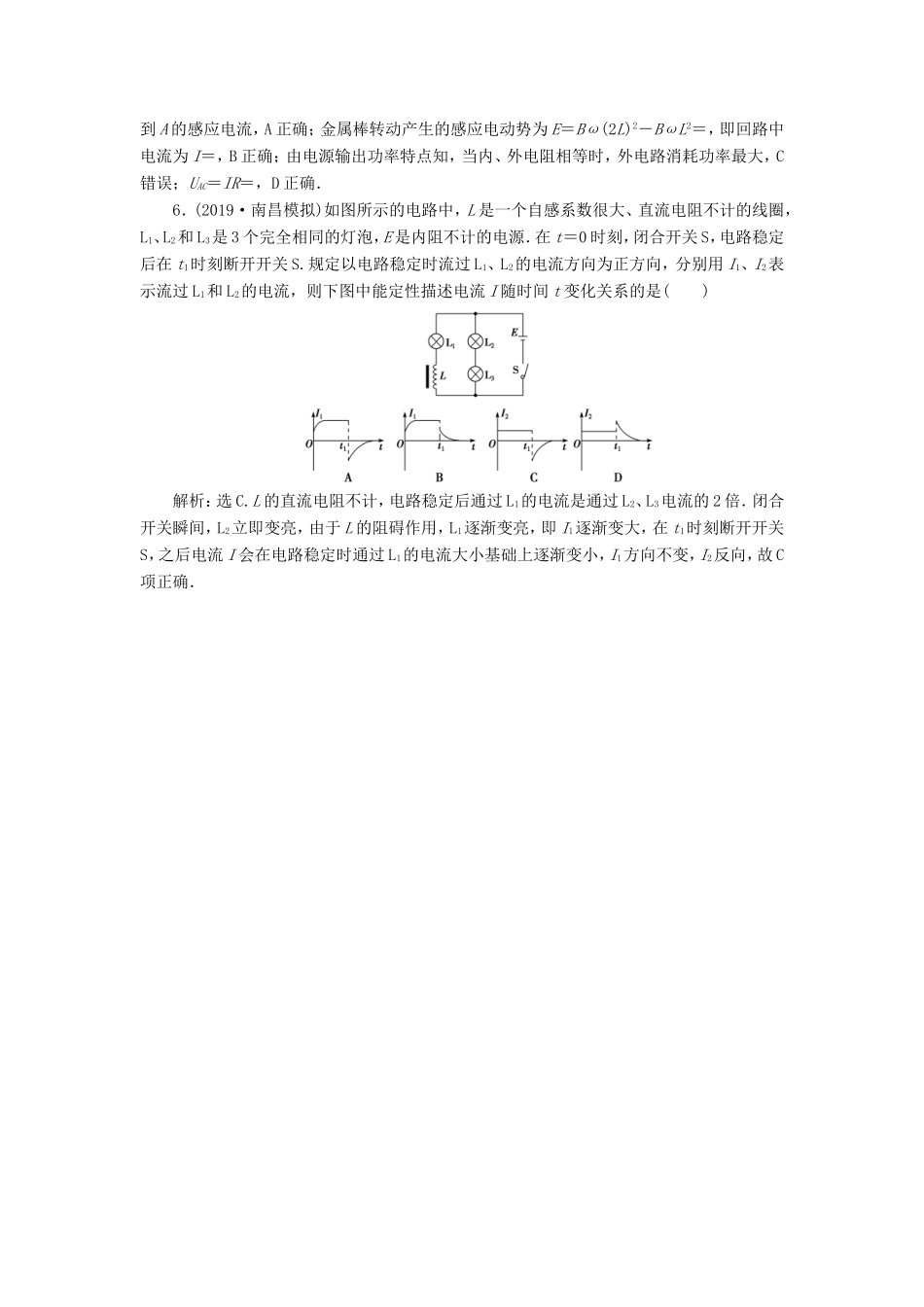

题型探究课（一）电磁感应中的电路和图象问题1.如图所示是两个互连的金属圆环，小金属环的电阻是大金属环电阻的二分之一，磁场垂直穿过大金属环所在区域．当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电势差为()A.EB．EC.ED．E解析：选B.a、b间的电势差等于路端电压，而小环电阻占电路总电阻的，故Uab＝E，B正确．2．如图甲所示，一个圆形线圈的匝数n＝100，线圈的面积S＝200cm2，线圈的电阻r＝1Ω，线圈外接一个阻值R＝4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示．下列说法中正确的是()A．线圈中的感应电流方向为顺时针方向B．电阻R两端的电压随时间均匀增大C．线圈电阻r消耗的功率为4×10－4WD．前4s内通过R的电荷量为4×10－4C解析：选C.由楞次定律，线圈中的感应电流方向为逆时针方向，选项A错误；由法拉第电磁感应定律，产生的感应电动势恒定为E＝＝0.1V，电阻R两端的电压不随时间变化，选项B错误；回路中电流I＝＝0.02A，线圈电阻r消耗的功率为P＝I2r＝4×10－4W，选项C正确；前4s内通过R的电荷量为q＝It＝0.08C，选项D错误．3.如图所示，PN与QM两平行金属导轨相距1m，电阻不计，两端分别接有电阻R1和R2，且R1＝6Ω，ab杆的电阻为2Ω，在导轨上可无摩擦地滑动，垂直穿过导轨平面的匀强磁场的磁感应强度为1T．现ab以恒定速度v＝3m/s匀速向右移动，这时ab杆上消耗的电功率与R1、R2消耗的电功率之和相等．则()A．R2＝6ΩB．R1上消耗的电功率为0.75WC．a、b间电压为3VD．拉ab杆水平向右的拉力为0.75N解析：选D.杆ab消耗的功率与R1、R2消耗的功率之和相等，则＝Rab.解得R2＝3Ω，故A错误；E＝Blv＝3V，则Iab＝＝0.75A，Uab＝E－Iab·Rab＝1.5V，PR1＝＝0.375W，故B、C错误；F拉＝F安＝BIab·l＝0.75N，故D正确．4．(多选)(2019·江西新余模拟)如图所示，在坐标系xOy中，有边长为L的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处．在y轴的右侧，在Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab边刚好完全重合，左边界与y轴重合，右边界与y轴平行．t＝0时刻，线框以恒定的速度v沿垂直于磁场上边界的方向穿过磁场区域．取沿a→b→c→d→a方向的感应电流为正，则在线框穿过磁场区域的过程中，感应电流i、ab间的电势差Uab随时间t变化的图线是下图中的()解析：选AD.从d点运动到O点的过程中，ab边切割磁感线，根据右手定则可以确定线框中电流方向为逆时针方向，即正方向，电动势均匀减小到0，则电流均匀减小到0；然后cd边开始切割磁感线，感应电流的方向为顺时针方向，即负方向，电动势均匀减小到0，则电流均匀减小到0，故A正确，B错误；d点运动到O点过程中，ab边切割磁感线，ab相当于电源，电流由a到b，b点的电势高于a点，ab间的电势差Uab为负值，大小等于电流乘以bc、cd、da三条边的电阻，并逐渐减小；ab边出磁场后，cd边开始切割磁感线，cd边相当于电源，电流由b到a，ab间的电势差Uab为负值，大小等于电流乘以ab边的电阻，并逐渐减小，故C错误，D正确．5．(多选)如图所示，一金属棒AC在匀强磁场中绕平行于磁感应强度方向的轴(过O点)匀速转动，OA＝2OC＝2L，磁感应强度大小为B、方向垂直纸面向里，金属棒转动的角速度为ω、电阻为r，内、外两金属圆环分别与C、A良好接触并各引出一接线柱与外电阻R相接(没画出)，两金属环圆心皆为O且电阻均不计，则()A．金属棒中有从C到A的感应电流B．外电阻R中的电流为I＝C．当r＝R时，外电阻消耗功率最小D．金属棒AC间电压为解析：选ABD.由右手定则可知金属棒相当于电源且A是电源的正极，即金属棒中有从C到A的感应电流，A正确；金属棒转动产生的感应电动势为E＝Bω(2L)2－BωL2＝，即回路中电流为I＝，B正确；由电源输出功率特点知，当内、外电阻相等时，外电路消耗功率最大，C错误；UAC＝IR＝，D正确．6．(2019·南昌模拟)如图所示的电路中，L是一个自感系数很大、直流电阻不计的线圈，L1、L2和L3是3个完全相同的灯泡，E是内阻不计的电源．在t＝0时刻，闭合开关S，电路稳定后在t1时刻断开开关S.规定以电路稳定时流过L1...
