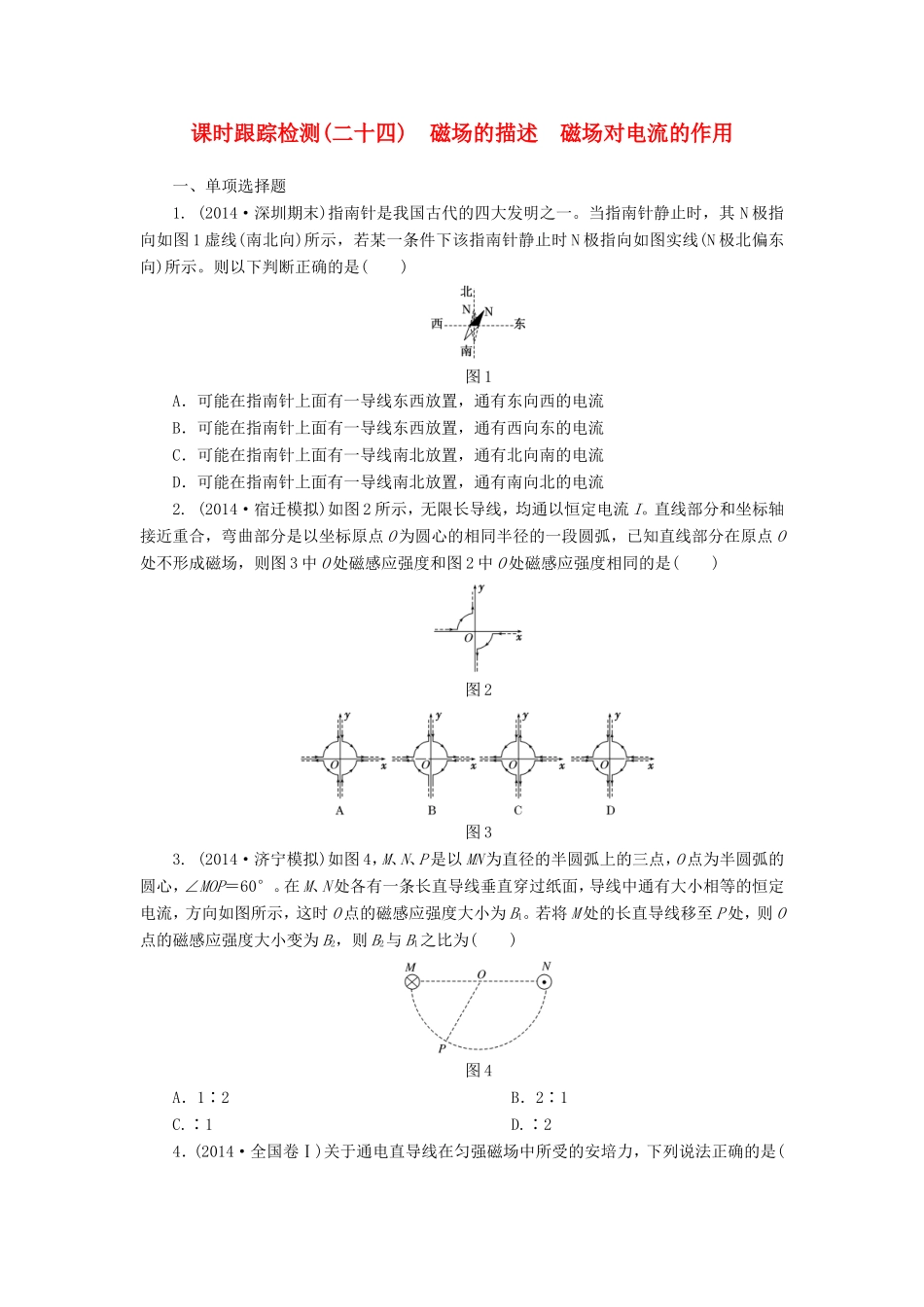

课时跟踪检测(二十四)磁场的描述磁场对电流的作用一、单项选择题1.(2014·深圳期末)指南针是我国古代的四大发明之一。当指南针静止时，其N极指向如图1虚线(南北向)所示，若某一条件下该指南针静止时N极指向如图实线(N极北偏东向)所示。则以下判断正确的是()图1A．可能在指南针上面有一导线东西放置，通有东向西的电流B．可能在指南针上面有一导线东西放置，通有西向东的电流C．可能在指南针上面有一导线南北放置，通有北向南的电流D．可能在指南针上面有一导线南北放置，通有南向北的电流2.(2014·宿迁模拟)如图2所示，无限长导线，均通以恒定电流I。直线部分和坐标轴接近重合，弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧，已知直线部分在原点O处不形成磁场，则图3中O处磁感应强度和图2中O处磁感应强度相同的是()图2图33.(2014·济宁模拟)如图4，M、N、P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°。在M、N处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O点的磁感应强度大小为B1。若将M处的长直导线移至P处，则O点的磁感应强度大小变为B2，则B2与B1之比为()图4A．1∶2B．2∶1C.∶1D.∶24．(2014·全国卷Ⅰ)关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是()A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角无关D．将直导线从中点折成直角，安培力的大小一定变为原来的一半5．(2014·上海二模)如图5所示，水平导轨接有电源，导轨上固定有三根导体棒a、b、c，长度关系为c最长，b最短，将c弯成一直径与b等长的半圆，将装置置于向下的匀强磁场中，在接通电源后，三导体棒中有等大的电流通过，则三棒受到安培力的大小关系为()图5A．Fa＞Fb＞FcB．Fa＝Fb＝FcC．Fb＜Fa＜FcD．Fa＞Fb＝Fc6．(2014·上海高考)如图6，在磁感应强度为B的匀强磁场中，面积为S的矩形刚性导线框abcd可绕过ad边的固定轴OO′转动，磁场方向与线框平面垂直。在线框中通以电流强度为I的稳恒电流，并使线框与竖直平面成θ角，此时bc边受到相对OO′轴的安培力力矩大小为()图6A．ISBsinθB．ISBcosθC．D．二、多项选择题7．(2014·海南高考)如图7，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流，a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为、l和3l。关于这三点处的磁感应强度，下列判断正确的是()图7A．a处的磁感应强度大小比c处的大B．b、c两处的磁感应强度大小相等C．a、c两处的磁感应强度方向相同D．b处的磁感应强度为零8.(2014·江西省重点中学联考)如图8所示，一个半径为R的导电圆环与一个轴向对称的发散磁场处处正交，环上各点的磁感应强度B大小相等，方向均与环面轴线方向成θ角(环面轴线为竖直方向)。若导线环上载有如图所示的恒定电流I，则下列说法正确的是()图8A．导电圆环有收缩的趋势B．导电圆环所受安培力方向竖直向上C．导电圆环所受安培力的大小为2BIRD．导电圆环所受安培力的大小为2πBIRsinθ9．(2012·海南高考)图9中装置可演示磁场对通电导线的作用。电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆。当电磁铁线圈两端a、b和导轨两端e、f分别接到两个不同的直流电源上时，L便在导轨上滑动。下列说法正确的是()图9A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动10.如图10所示，在倾角为α的光滑斜面上，垂直斜面放置一根长为L、质量为m的直导体棒，当通以图示方向电流I时，欲使导体棒静止在斜面上，可加一平行于纸面的匀强磁场，当外加匀强磁场的磁感应强度B的方向由垂直斜面向上沿逆时针方向转至水平向左的过程中，下列说法中正确的是()图10A．此过程中磁感应强度B逐渐增大B．此过程中磁感应强度B先减小后增大C．此过程中磁感应强度B的最小值为D．此过程中磁感应强度B的最大值为三、非选择题11.如...
