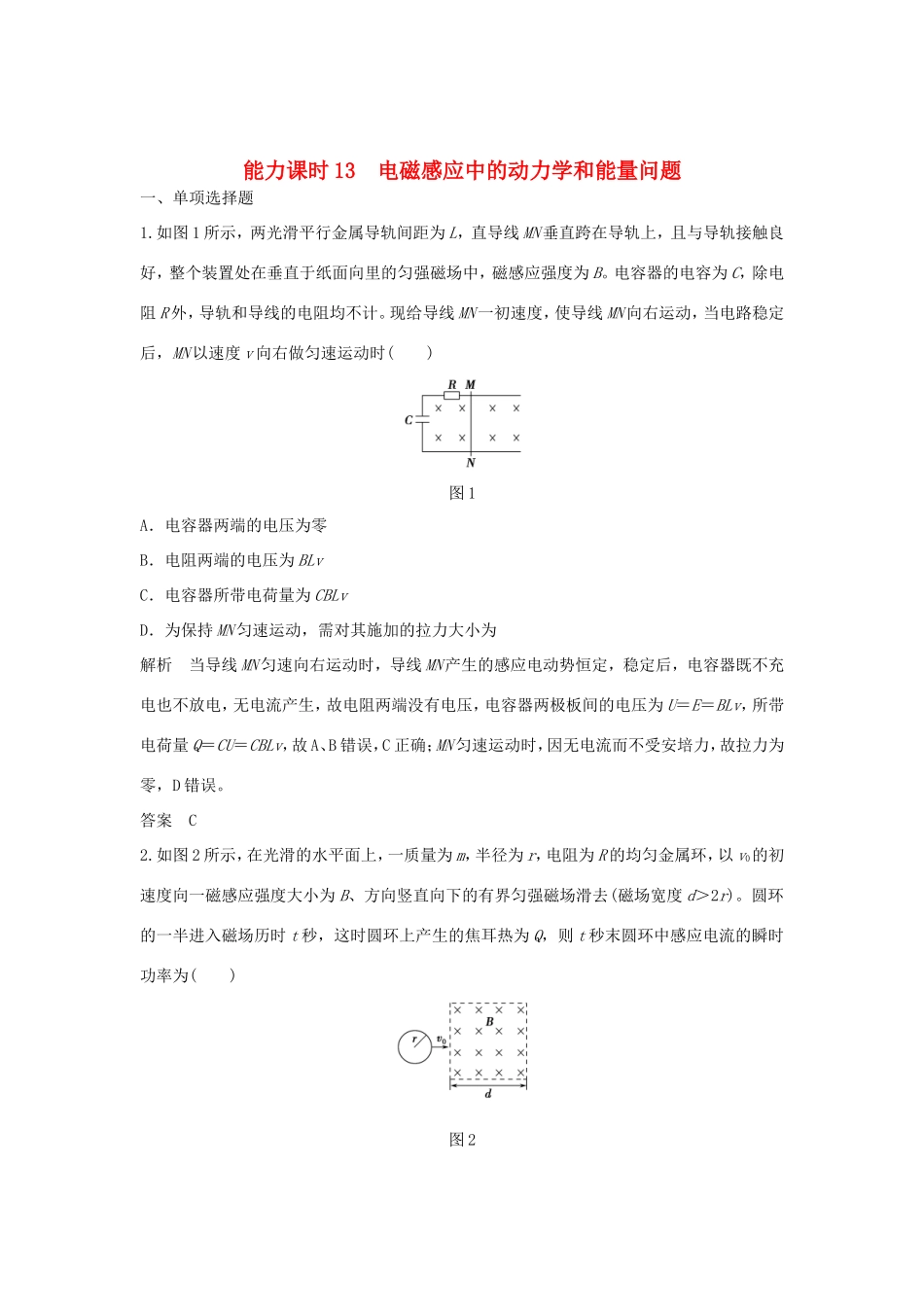

能力课时13电磁感应中的动力学和能量问题一、单项选择题1.如图1所示，两光滑平行金属导轨间距为L，直导线MN垂直跨在导轨上，且与导轨接触良好，整个装置处在垂直于纸面向里的匀强磁场中，磁感应强度为B。电容器的电容为C，除电阻R外，导轨和导线的电阻均不计。现给导线MN一初速度，使导线MN向右运动，当电路稳定后，MN以速度v向右做匀速运动时()图1A．电容器两端的电压为零B．电阻两端的电压为BLvC．电容器所带电荷量为CBLvD．为保持MN匀速运动，需对其施加的拉力大小为解析当导线MN匀速向右运动时，导线MN产生的感应电动势恒定，稳定后，电容器既不充电也不放电，无电流产生，故电阻两端没有电压，电容器两极板间的电压为U＝E＝BLv，所带电荷量Q＝CU＝CBLv，故A、B错误，C正确；MN匀速运动时，因无电流而不受安培力，故拉力为零，D错误。答案C2.如图2所示，在光滑的水平面上，一质量为m，半径为r，电阻为R的均匀金属环，以v0的初速度向一磁感应强度大小为B、方向竖直向下的有界匀强磁场滑去(磁场宽度d＞2r)。圆环的一半进入磁场历时t秒，这时圆环上产生的焦耳热为Q，则t秒末圆环中感应电流的瞬时功率为()图2A.B.C.D.解析t秒末圆环中感应电动势为E＝B·2r·v，由能量守恒知，减少的动能全部转化为焦耳热，Q＝mv－mv2，t秒末圆环中感应电流的功率为P＝EI＝＝，B正确。答案B二、多项选择题3．(2016·江苏淮安模拟)如图3甲所示，水平面上两根足够长的金属导轨平行固定放置，间距为L，一端通过导线与阻值为R的电阻连接。导轨上放一质量为m的金属杆，金属杆、导轨的电阻均忽略不计，匀强磁场垂直导轨平面向下。用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动。当改变拉力的大小时，金属杆做匀速运动时的速度v也会变化，v和F的关系如图乙所示。下列说法正确的是()图3A．金属杆在匀速运动之前做匀加速直线运动B．流过电阻R的电流方向为a→R→bC．由图象可以得出B、L、R三者的关系式为＝D．当恒力F＝3N时，电阻R消耗的最大电功率为8W解析金属杆在匀速运动之前，随着运动速度的增大，由F安＝可知金属杆所受的安培力增大，由牛顿第二定律可知金属杆的加速度减小，故金属杆做加速度减小的加速运动，选项A错误；由楞次定律可知，流过电阻R的电流方向为a→R→b，选项B正确；因为图象与横轴交点等于金属杆所受摩擦力的大小，故由图象可知金属杆所受的摩擦力为Ff＝1N，金属杆匀速运动时有F－Ff＝F安＝，则可得＝＝，选项C错误；当恒力F＝3N时，金属杆受到的安培力大小为F安＝F－Ff＝2N，金属杆匀速运动的速度为4m/s，所以金属杆克服安培力做功的功率P＝8W，转化为电能的功率为8W，故电阻R消耗的最大电功率为8W，选项D正确。答案BD4.(2016·广东中山二模)如图4所示，在水平桌面上放置两条相距为l的平行光滑导轨ab与cd，阻值为R的电阻与导轨的a、c端相连。质量为m、电阻也为R的导体棒垂直于导轨放置并可沿导轨自由滑动。整个装置放于匀强磁场中，磁场的方向竖直向上，磁感应强度的大小为B。导体棒的中点系一不可伸长的轻绳，绳绕过固定在桌边的光滑轻滑轮后，与一个质量也为m的物块相连，绳处于拉直状态。现若从静止开始释放物块，用h表示物块下落的高度(物块不会触地)，g表示重力加速度，其他电阻不计，则()图4A．电阻R中的感应电流方向由c到aB．物块下落的最大加速度为gC．若h足够大，物块下落的最大速度为D．通过电阻R的电荷量为解析由右手定则可知，电阻R中的感应电流方向由c到a，A正确；物块刚下落时加速度最大，由牛顿第二定律有2mam＝mg，最大加速度：am＝，B错误；对导体棒与物块组成的整体，当所受的安培力与物块的重力平衡时，达到最大速度，即＝mg，所以vm＝，C正确；通过电阻R的电荷量q＝＝，D错误。答案AC三、非选择题5.如图5所示，在高度差为h的平行虚线区域内有磁感应强度为B，方向水平向里的匀强磁场。正方形线框abcd的质量为m，边长为L(L＝h)，电阻为R，线框平面与竖直平面平行，静止于位置“Ⅰ”时，cd边与磁场下边缘有一段距离H。现用一竖直向上的恒力F提线框，线框由位置“Ⅰ”无初速度向上运动，穿过磁场区域最后到达位置“Ⅱ”(ab边恰好出磁场)，线框平面在运动...
