110kV变压器保护整定实例VIP免费

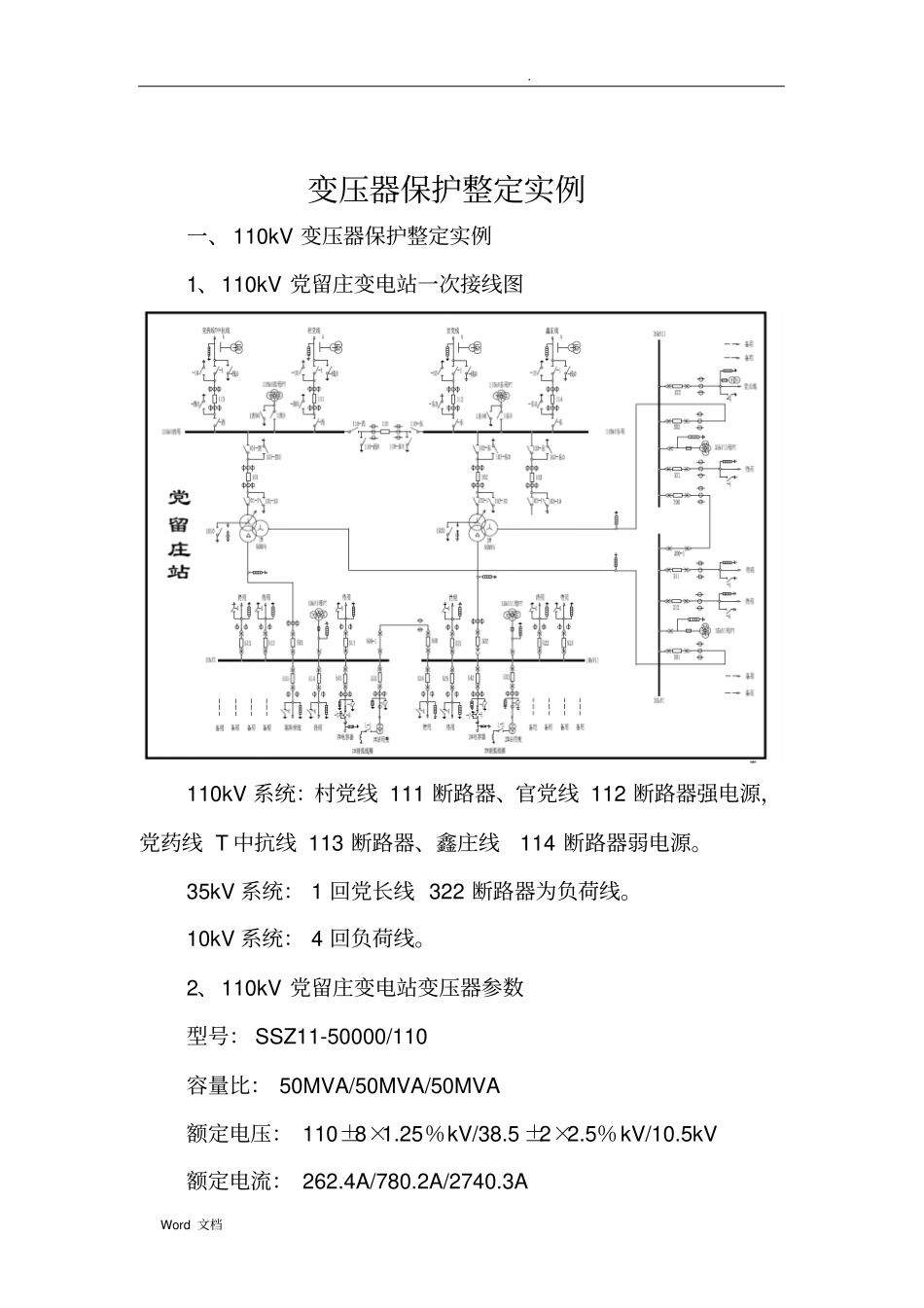

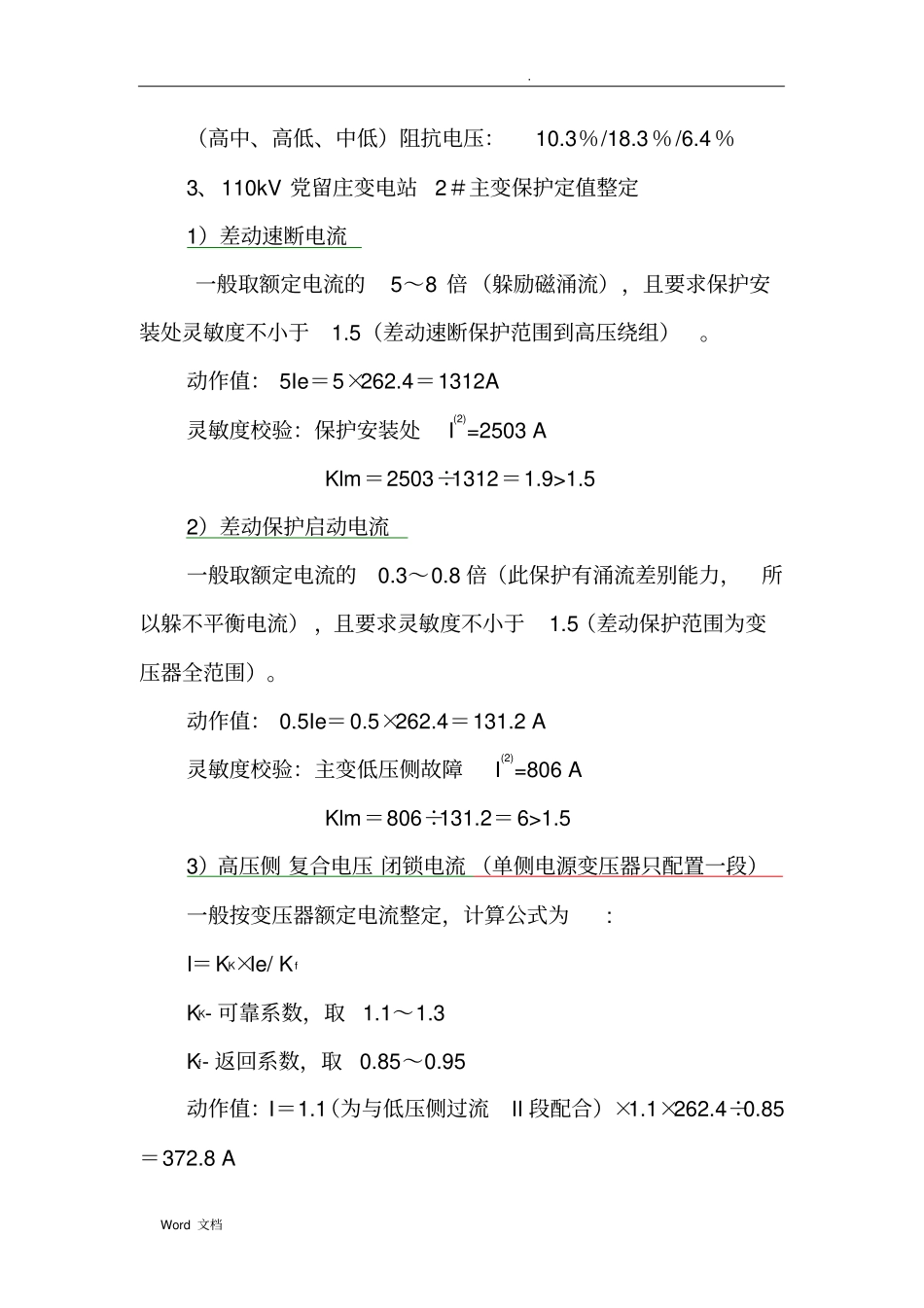

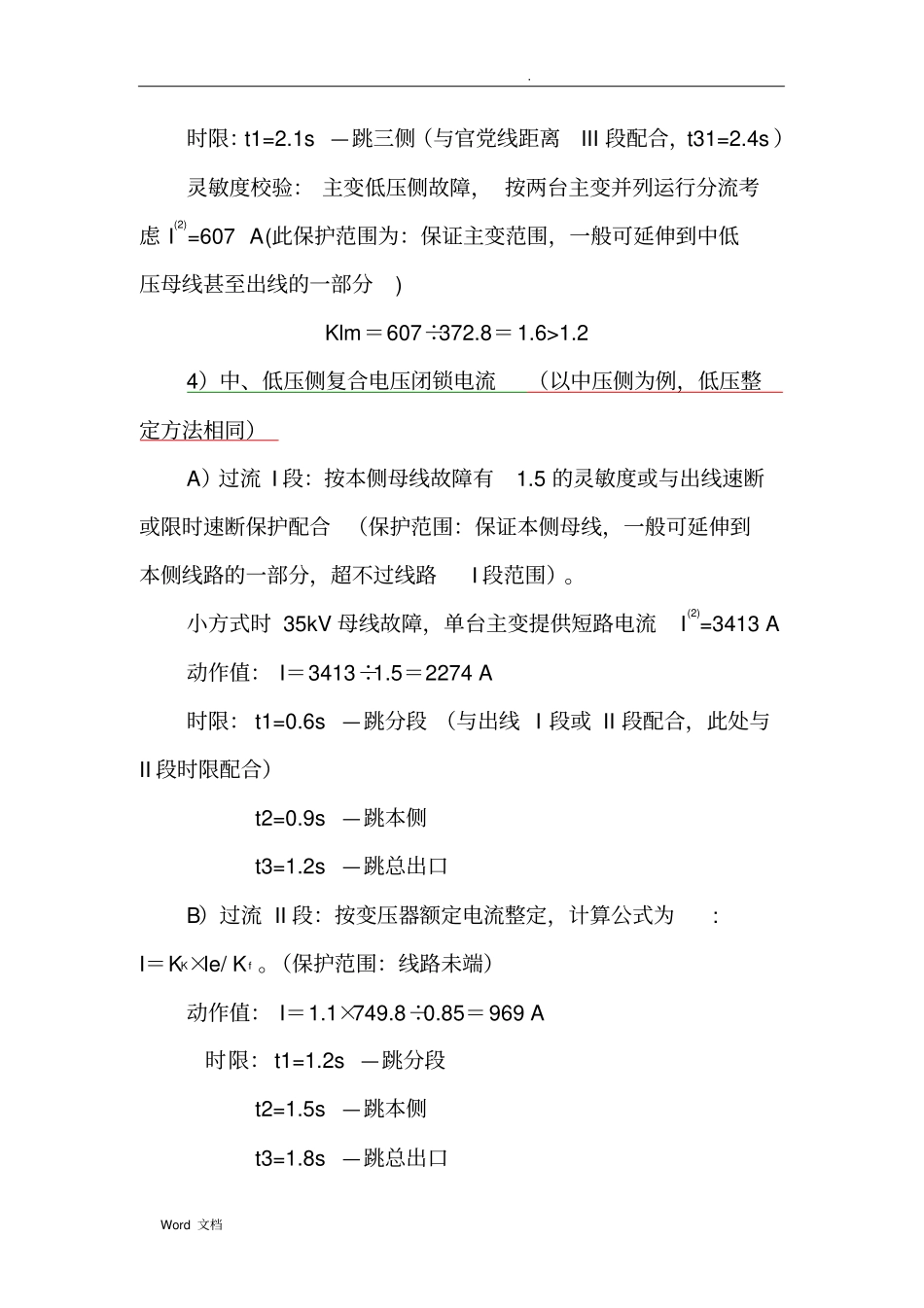

.Word文档变压器保护整定实例一、110kV变压器保护整定实例1、110kV党留庄变电站一次接线图110kV系统：村党线111断路器、官党线112断路器强电源，党药线T中抗线113断路器、鑫庄线114断路器弱电源。35kV系统：1回党长线322断路器为负荷线。10kV系统：4回负荷线。2、110kV党留庄变电站变压器参数型号：SSZ11-50000/110容量比：50MVA/50MVA/50MVA额定电压：110±8×1.25％kV/38.5±2×2.5％kV/10.5kV额定电流：262.4A/780.2A/2740.3A.Word文档（高中、高低、中低）阻抗电压：10.3％/18.3％/6.4％3、110kV党留庄变电站2＃主变保护定值整定1）差动速断电流一般取额定电流的5～8倍（躲励磁涌流），且要求保护安装处灵敏度不小于1.5（差动速断保护范围到高压绕组）。动作值：5Ie＝5×262.4＝1312A灵敏度校验：保护安装处I(2)=2503AKlm＝2503÷1312＝1.9>1.52）差动保护启动电流一般取额定电流的0.3～0.8倍（此保护有涌流差别能力，所以躲不平衡电流），且要求灵敏度不小于1.5（差动保护范围为变压器全范围）。动作值：0.5Ie＝0.5×262.4＝131.2A灵敏度校验：主变低压侧故障I(2)=806AKlm＝806÷131.2＝6>1.53）高压侧复合电压闭锁电流（单侧电源变压器只配置一段）一般按变压器额定电流整定，计算公式为:I＝KK×Ie/KfKK-可靠系数，取1.1～1.3Kf-返回系数，取0.85～0.95动作值：I＝1.1（为与低压侧过流II段配合）×1.1×262.4÷0.85＝372.8A.Word文档时限：t1=2.1s—跳三侧（与官党线距离III段配合，t31=2.4s）灵敏度校验：主变低压侧故障，按两台主变并列运行分流考虑I(2)=607A(此保护范围为：保证主变范围，一般可延伸到中低压母线甚至出线的一部分)Klm＝607÷372.8＝1.6>1.24）中、低压侧复合电压闭锁电流（以中压侧为例，低压整定方法相同）A）过流I段：按本侧母线故障有1.5的灵敏度或与出线速断或限时速断保护配合（保护范围：保证本侧母线，一般可延伸到本侧线路的一部分，超不过线路I段范围）。小方式时35kV母线故障，单台主变提供短路电流I(2)=3413A动作值：I＝3413÷1.5＝2274A时限：t1=0.6s—跳分段（与出线I段或II段配合，此处与II段时限配合）t2=0.9s—跳本侧t3=1.2s—跳总出口B）过流II段：按变压器额定电流整定，计算公式为:I＝KK×Ie/Kf。（保护范围：线路未端）动作值：I＝1.1×749.8÷0.85＝969A时限：t1=1.2s—跳分段t2=1.5s—跳本侧t3=1.8s—跳总出口.Word文档灵敏度校验：主变中压侧故障，按两台主变并列运行分流考虑I(2)=2344AKlm＝2344÷969＝2.45）高压侧零序电流A）零序I段：按与进线保护零序电流（II段或III段）配合或110kV母线接地故障有1.5灵敏度整定。（保护范围：主变高压侧、高压母线、出线）与官党线零序保护（400A，0.9s）配合（选最大的出线配合）动作值：I＝1.2×400＝480A时限：t1=1.2s—跳分段t2=1.5s—跳本侧灵敏度校验：党留庄主变高压侧中性点接地运行，110kV母线故障3I(2，0)=1865A、3I(1，0)=1703AKlm＝1703÷480＝3.5B）零序II段：按与进线保护零序电流（最后一段IV段）配合。与官党线零序保护（264A，1.5s）配合动作值：I＝1.2×264＝318A时限：t1=1.8s—跳总出口6）高压侧间隙零序电流动作值：I＝100A时限：t1=0.5s—跳总出口（与出线零序II段时限配合）.Word文档7）高压侧零序过压动作值：U＝150V～180V时限：t1=0.5s—跳总出口（与出线零序II段时限配合）8）110kV党留庄变电站2＃主变保护定值单大同＋党留庄＋2#主变＋PCS-978EA（I/II套)＋调继字第140667号代原第131080号单位名称大同供电公司厂站名称党留庄变电站保护装置型号PCS-978E生成时间2014年7月30日设备名称2#主变开关编号101、301、501主变容量50MVA容量比1/1/1110kV侧CT800/535kV侧CT1500/5110kV侧CT中性点零序300/510kV侧CT4000/5110kV侧CT间隙零序300/5序号整定值名称原定值新定值一设备参数定值1主变高中压侧额定容量50MVA2主变低压侧额定容量50MVA3中压侧接线方式钟点数04低压侧接线方式钟点数115高压侧额定电压110kV6中压侧额定电压38.5kV7低压侧额定电压10.5kV8高压侧PT一次值（标称电压）110kV9中压侧PT一次值（标称电压）35kV.Word文档10低压侧PT一次值（标称电压）10kV11...
