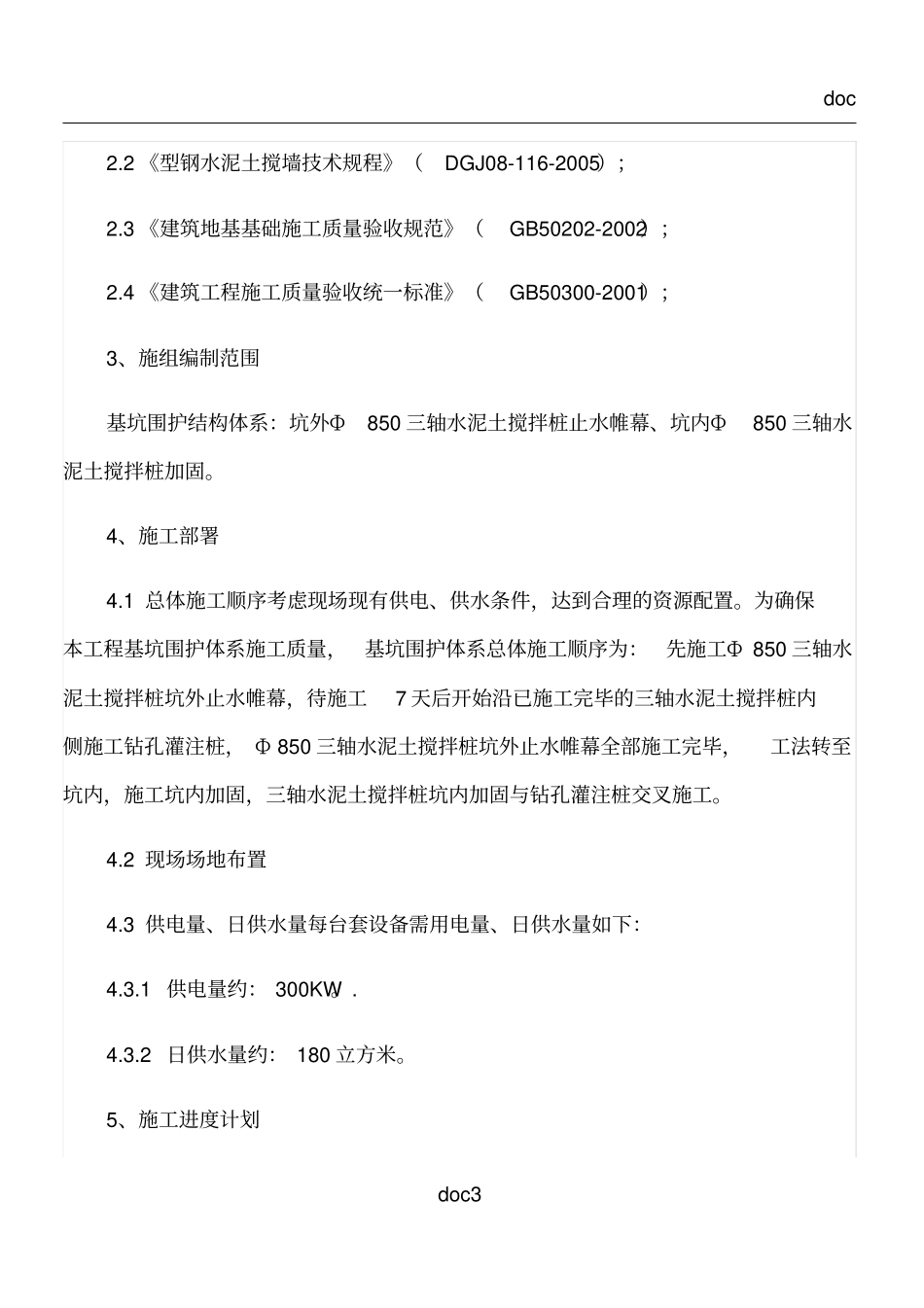

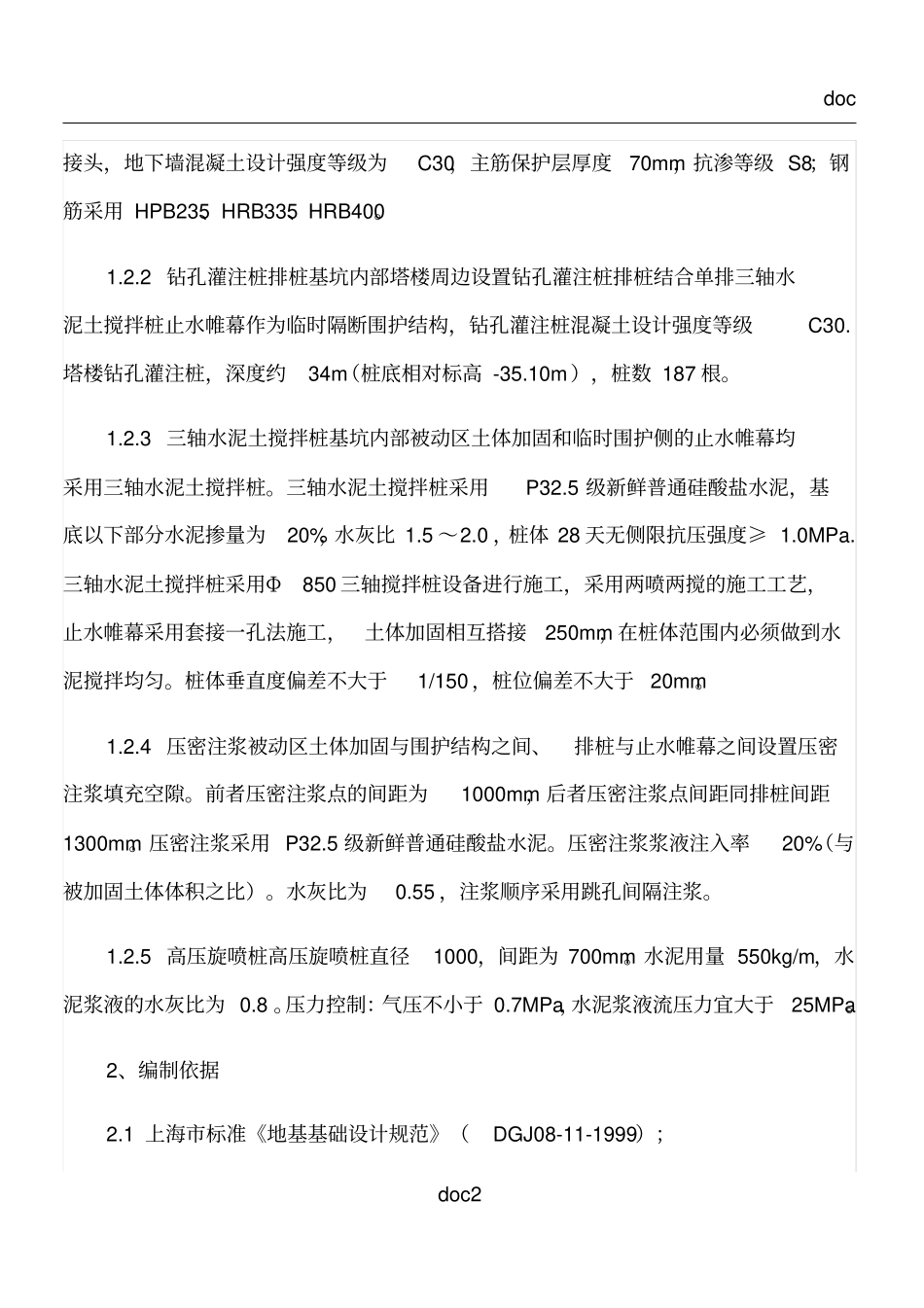

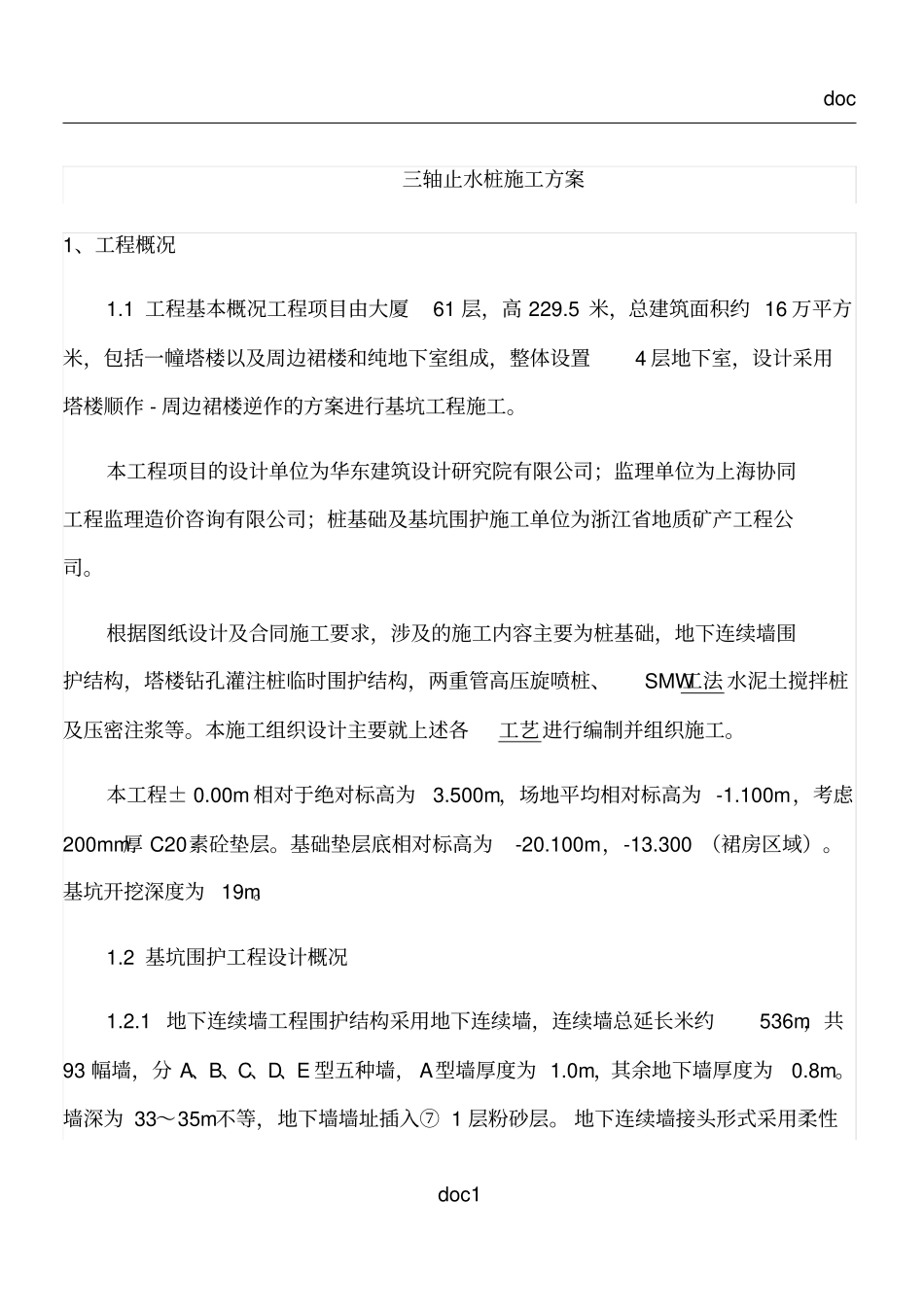

docdoc1三轴止水桩施工方案1、工程概况1.1工程基本概况工程项目由大厦61层，高229.5米，总建筑面积约16万平方米，包括一幢塔楼以及周边裙楼和纯地下室组成，整体设置4层地下室，设计采用塔楼顺作-周边裙楼逆作的方案进行基坑工程施工。本工程项目的设计单位为华东建筑设计研究院有限公司；监理单位为上海协同工程监理造价咨询有限公司；桩基础及基坑围护施工单位为浙江省地质矿产工程公司。根据图纸设计及合同施工要求，涉及的施工内容主要为桩基础，地下连续墙围护结构，塔楼钻孔灌注桩临时围护结构，两重管高压旋喷桩、SMW工法水泥土搅拌桩及压密注浆等。本施工组织设计主要就上述各工艺进行编制并组织施工。本工程±0.00m相对于绝对标高为3.500m，场地平均相对标高为-1.100m，考虑200mm厚C20素砼垫层。基础垫层底相对标高为-20.100m，-13.300（裙房区域）。基坑开挖深度为19m。1.2基坑围护工程设计概况1.2.1地下连续墙工程围护结构采用地下连续墙，连续墙总延长米约536m，共93幅墙，分A、B、C、D、E型五种墙，A型墙厚度为1.0m，其余地下墙厚度为0.8m。墙深为33～35m不等，地下墙墙址插入⑦1层粉砂层。地下连续墙接头形式采用柔性docdoc2接头，地下墙混凝土设计强度等级为C30，主筋保护层厚度70mm，抗渗等级S8；钢筋采用HPB235、HRB335、HRB400。1.2.2钻孔灌注桩排桩基坑内部塔楼周边设置钻孔灌注桩排桩结合单排三轴水泥土搅拌桩止水帷幕作为临时隔断围护结构，钻孔灌注桩混凝土设计强度等级C30.塔楼钻孔灌注桩，深度约34m（桩底相对标高-35.10m），桩数187根。1.2.3三轴水泥土搅拌桩基坑内部被动区土体加固和临时围护侧的止水帷幕均采用三轴水泥土搅拌桩。三轴水泥土搅拌桩采用P32.5级新鲜普通硅酸盐水泥，基底以下部分水泥掺量为20%，水灰比1.5～2.0，桩体28天无侧限抗压强度≥1.0MPa.三轴水泥土搅拌桩采用Φ850三轴搅拌桩设备进行施工，采用两喷两搅的施工工艺，止水帷幕采用套接一孔法施工，土体加固相互搭接250mm，在桩体范围内必须做到水泥搅拌均匀。桩体垂直度偏差不大于1/150，桩位偏差不大于20mm。1.2.4压密注浆被动区土体加固与围护结构之间、排桩与止水帷幕之间设置压密注浆填充空隙。前者压密注浆点的间距为1000mm，后者压密注浆点间距同排桩间距1300mm。压密注浆采用P32.5级新鲜普通硅酸盐水泥。压密注浆浆液注入率20%（与被加固土体体积之比）。水灰比为0.55，注浆顺序采用跳孔间隔注浆。1.2.5高压旋喷桩高压旋喷桩直径1000，间距为700mm。水泥用量550kg/m，水泥浆液的水灰比为0.8。压力控制：气压不小于0.7MPa，水泥浆液流压力宜大于25MPa。2、编制依据2.1上海市标准《地基基础设计规范》（DGJ08-11-1999）；docdoc32.2《型钢水泥土搅墙技术规程》（DGJ08-116-2005）；2.3《建筑地基基础施工质量验收规范》（GB50202-2002）；2.4《建筑工程施工质量验收统一标准》（GB50300-2001）；3、施组编制范围基坑围护结构体系：坑外Ф850三轴水泥土搅拌桩止水帷幕、坑内Ф850三轴水泥土搅拌桩加固。4、施工部署4.1总体施工顺序考虑现场现有供电、供水条件，达到合理的资源配置。为确保本工程基坑围护体系施工质量，基坑围护体系总体施工顺序为：先施工Ф850三轴水泥土搅拌桩坑外止水帷幕，待施工7天后开始沿已施工完毕的三轴水泥土搅拌桩内侧施工钻孔灌注桩，Ф850三轴水泥土搅拌桩坑外止水帷幕全部施工完毕，工法转至坑内，施工坑内加固，三轴水泥土搅拌桩坑内加固与钻孔灌注桩交叉施工。4.2现场场地布置4.3供电量、日供水量每台套设备需用电量、日供水量如下：4.3.1供电量约：300KW。.4.3.2日供水量约：180立方米。5、施工进度计划docdoc45.1施工总进度计划表本工程考虑24小时施工，具体施工进度计划详见下表：序号日历天任务名称天数（天）1.施工准备32.施工坑外Ф850三轴水泥土搅拌桩止水帷幕203.号机施工坑内加固Ф850三轴水泥土搅拌桩255.2确保工期的措施5.2.1施工组织保证措施（1）配备有经验得力的施工班组及项目领导班子，做到人员配备精良，有效实施项目管理。（2）组织机制上确保工程进度，确保工程创合格目标，做到有目标、有措施、有把握。自己放心，也让业主...
