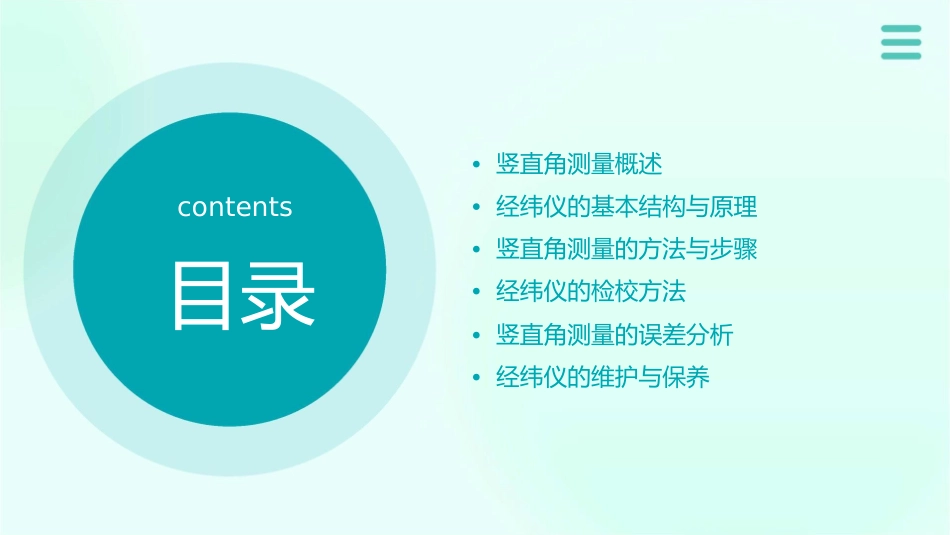

竖直角测量方法及经纬仪检校课件•竖直角测量概述contents•经纬仪的基本结构与原理•竖直角测量的方法与步骤•经纬仪的检校方法目录•竖直角测量的误差分析•经纬仪的维护与保养01竖直角测量概述竖直角的定义竖直角在同一竖直面内，倾斜视线与水平线之间的夹角。定义角度范围通常在0°至±90°之间，表示视线从水平位置起向上或向下偏转的角度。竖直角测量的意义010203确定目标点的高程确定方向工程应用通过测量竖直角和水平距离，可以计算出目标点相对于基准点的高程。竖直角的测量有助于确定目标点的方向，特别是在山区、丘陵等地形复杂地区。在桥梁、隧道、水利、建筑等工程领域，竖直角测量具有广泛的应用价值。竖直角测量的方法光学经纬仪测量法GPS测量法利用光学经纬仪的望远镜和水平度盘，通过旋转仪器和读数来测量竖直角。利用GPS接收机接收多颗卫星信号，通过解算空间角度来测量竖直角。全站仪测量法全站仪集成了测距、测角、数据处理等功能，通过望远镜旋转测量竖直角。02经纬仪的基本结构与原理经纬仪的构造水平度盘照准轴用于测量水平角度，可以旋转以测量不同方向的角度。望远镜的旋转轴，用于瞄准目标。望远镜垂直度盘旋转轴用于瞄准目标，通常配备有十字丝或测微器。用于测量垂直角度，水平度盘和垂直度盘的旋转轴。与水平度盘相互垂直。经纬仪的工作原理01通过望远镜瞄准目标，并旋转水平度盘和垂直度盘，使视线与水平面或垂直面形成一定角度。02通过读取水平度盘和垂直度盘上的刻度，可以得到目标方向的角度值。经纬仪的主要功能角度测量距离测量高程测量坐标测量经纬仪可以测量水平角和垂直角，常用于地形测量、建筑测量等领域。经纬仪可以配备有测距装置，测量两点之间的距离。通过三角高程测量方法，经纬仪可以测量两点之间的高差。经纬仪可以配合其他设备，测量目标点的三维坐标。03竖直角测量的方法与步骤竖直角测量的基本方法光学测角法利用光学测角仪器（如经纬仪）进行竖直角测量，通过望远镜十字丝和目标之间的角度读数来获取竖直角值。电子测角法利用电子测角仪器（如全站仪）进行竖直角测量，通过电子测角系统自动计算目标方向与水平线之间的角度。竖直角测量的步骤望远镜定向角度读数将望远镜对准起始方向，并进读取竖直度盘上对应的度数，即为所求的竖直角值。行水平调整，确保望远镜处于水平状态。仪器安置目标瞄准数据记录将测量结果记录在记录表上，以便后续数据处理和分析。将经纬仪安置在测站点上，并确保稳定。将目标点置于望远镜视线上，并确保清晰可见。竖直角测量的注意事项01020304仪器校准目标清晰稳定观测数据处理在进行竖直角测量前，需要对经纬仪进行校准，确保仪器的准确性和可靠性。确保目标点清晰可见，以提高测量精度。在观测过程中，需要保持经纬仪的稳定，避免仪器晃动对测量结果的影响。对测量数据进行处理和分析，以确保结果的准确性和可靠性。04经纬仪的检校方法经纬仪的水平校准01020304水平校准的目的是确保将经纬仪放置在稳定的平面上，调整底盘下方的调平螺丝，使水泡居中。使用水平尺或电子水平仪等工具，检查经纬仪的底盘是否水平。如果水泡不居中，需要反复调整调平螺丝，直到水泡居中为止。经纬仪的底盘处于水平状态，确保测量结果的准确性。经纬仪的垂直校准01020304垂直校准的目的是确保望远镜轴线与水平面垂直，从而保证竖直角的测量精度。将经纬仪固定在稳定的平面上，调整望远镜的俯仰角度，使水泡居中。使用垂直尺或电子垂直仪等工具，检查望远镜轴线是否与水平面垂直。如果水泡不居中，需要反复调整俯仰角度，直到水泡居中为止。经纬仪的全面校准全面校准是对经纬仪的全面检测和调整，以确保其各项性能指标达到标准要求。全面校准包括水平校准、垂直校准、光学系统校准等多个方面。需要使用各种专业工具和设备，如水平尺、垂直尺、电子水平仪、电子垂直仪等。全面校准需要由专业人员进行，以确保经纬仪的性能和测量精度达到最佳状态。05竖直角测量的误差分析仪器误差仪器制造误差由于仪器制造过程中存在的精度限制，导致仪器本身存在一定的误差。仪器校正误差在仪器校正过程中，由于操作不规范或校正工具不...
