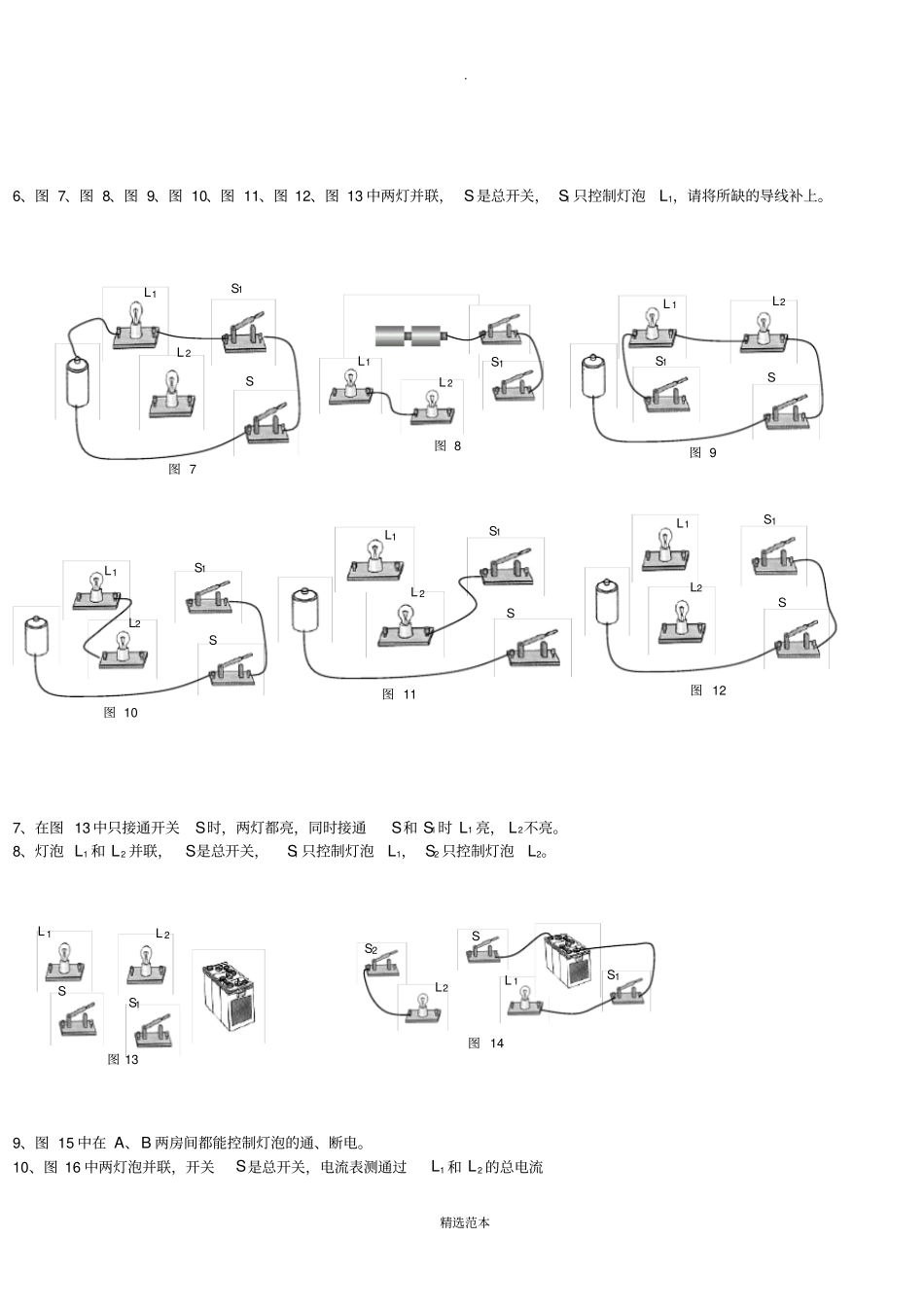

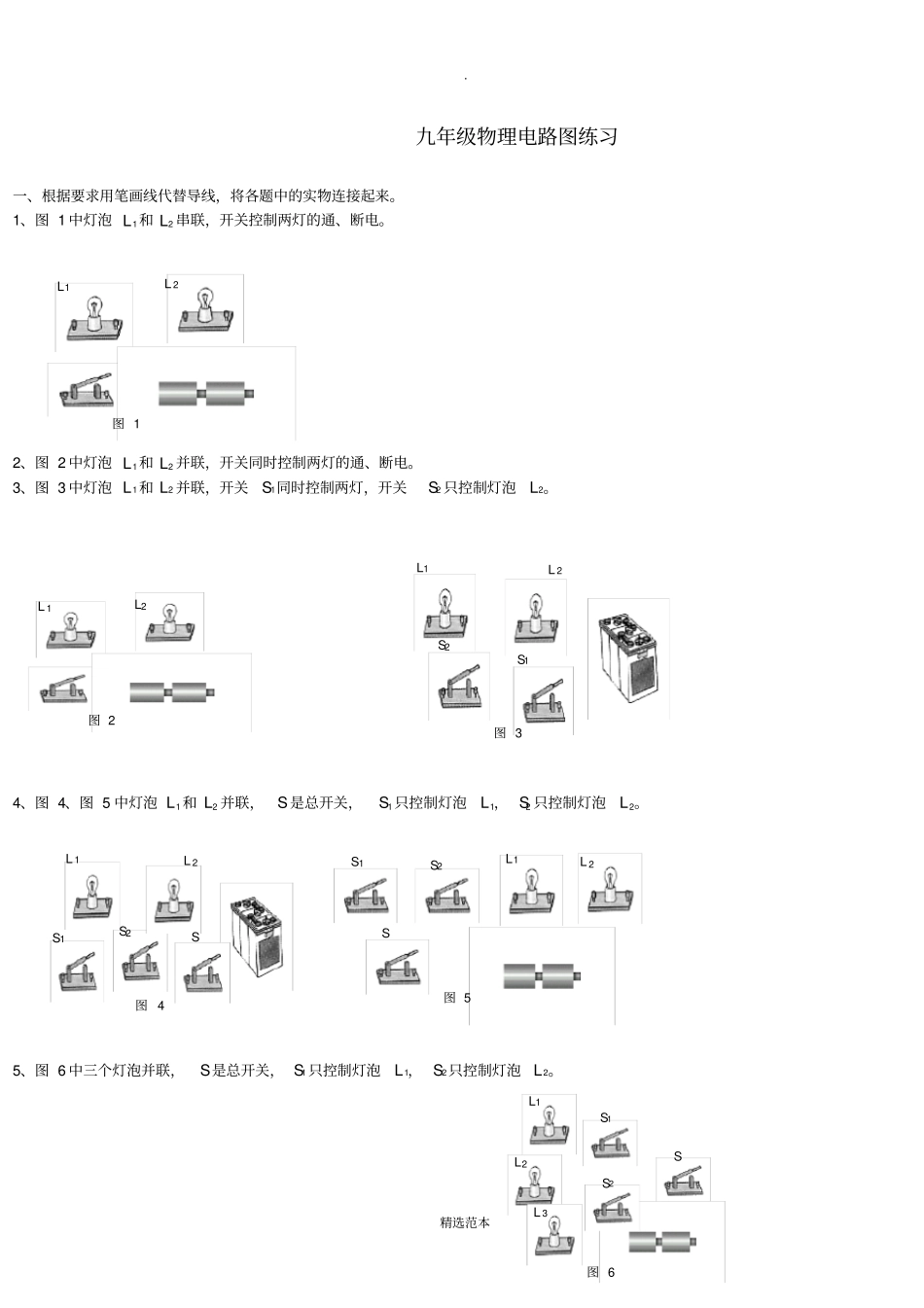

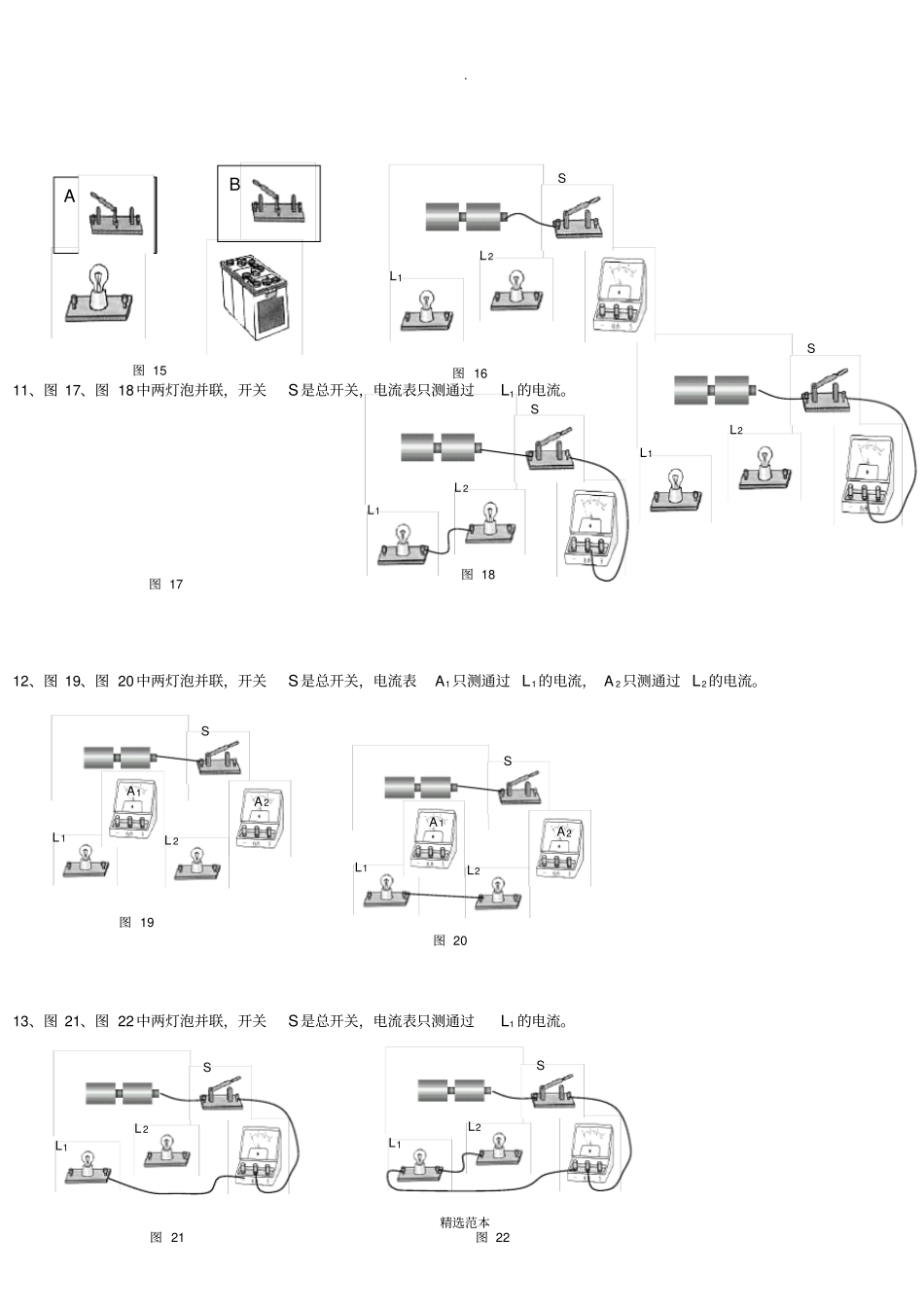

.精选范本九年级物理电路图练习一、根据要求用笔画线代替导线，将各题中的实物连接起来。1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。4、图4、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。L1L2图2L1L2S1图3S2S2L1L2S1图4SL1L2S1S2S图5L1L2L3S1SS2图6L1L2图1.精选范本L1L2S1图86、图7、图8、图9、图10、图11、图12、图13中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。8、灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。9、图15中在A、B两房间都能控制灯泡的通、断电。10、图16中两灯泡并联，开关S是总开关，电流表测通过L1和L2的总电流SS1L1L2图9S1SL1L2图7图10S1SL1L2图11L2S1SL1SS1L1L2图12L1L2S1图13SL1SS2L2S1图14.精选范本L1L2SL1L2SL1L2S11、图17、图18中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。12、图19、图20中两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流。13、图21、图22中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。图15图16图17图18图19L1L2SA2A1L1L2SA2A1图20L1L2S图21L1L2S图22BA.精选范本L1L2SL1L2A2A1SLS1S2+－D二、根据电路图连接实物图16、18、19、电路和电路图练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）.精选范本3.根据电路图连接实物图（1）（2）4、试指出下面电路有什么错误，并改正。5、一个开关能够控制3个灯泡，试画出连接方式。电路和电路图练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）.精选范本3.根据电路图连接实物图（1）（2）4、试指出下面电路有什么错误，并改正。5、一个开关能够控制3个灯泡，试画出连接方式。
