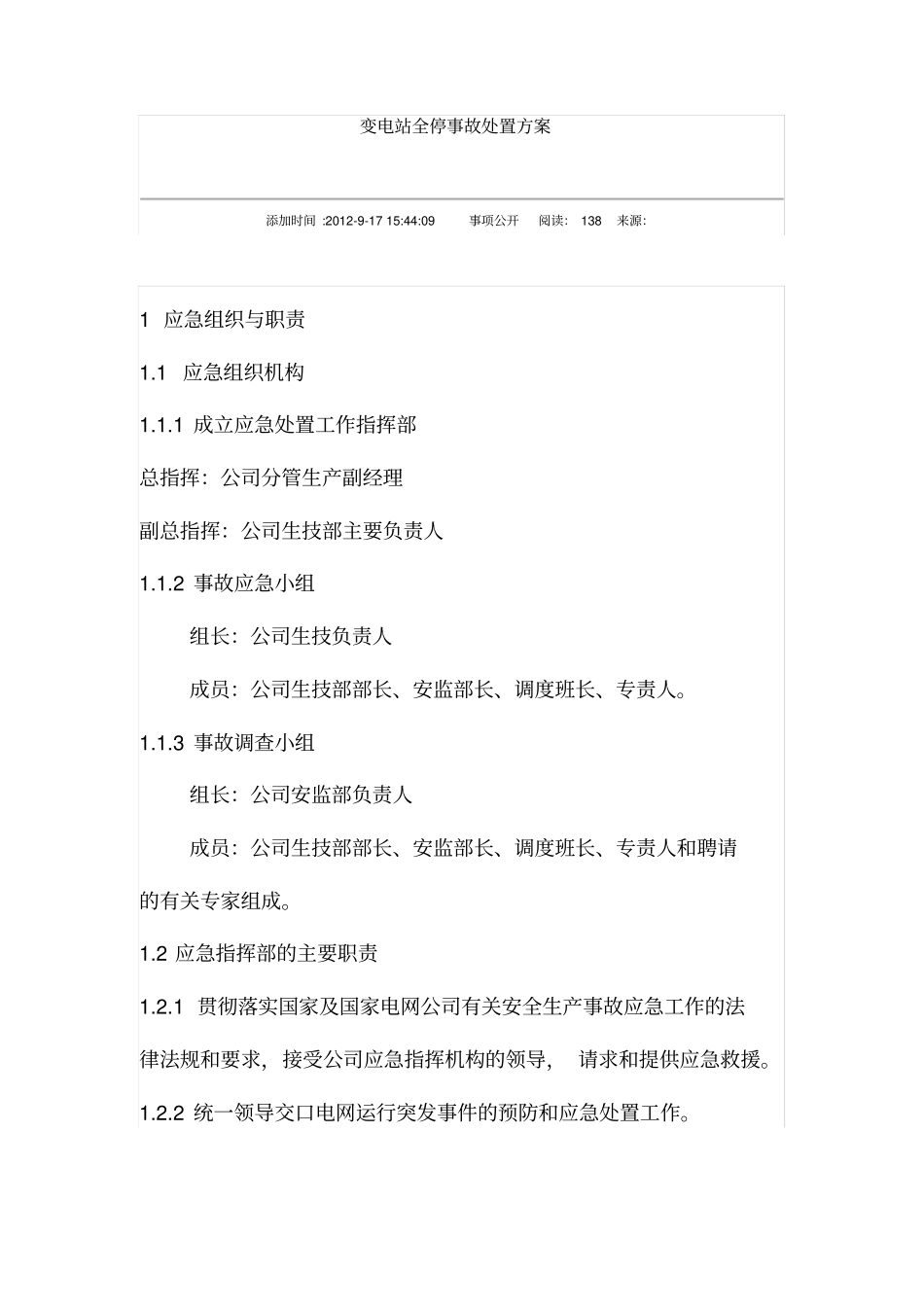

变电站全停事故处置方案添加时间:2012-9-1715:44:09事项公开阅读：138来源：1应急组织与职责1.1应急组织机构1.1.1成立应急处置工作指挥部总指挥：公司分管生产副经理副总指挥：公司生技部主要负责人1.1.2事故应急小组组长：公司生技负责人成员：公司生技部部长、安监部长、调度班长、专责人。1.1.3事故调查小组组长：公司安监部负责人成员：公司生技部部长、安监部长、调度班长、专责人和聘请的有关专家组成。1.2应急指挥部的主要职责1.2.1贯彻落实国家及国家电网公司有关安全生产事故应急工作的法律法规和要求，接受公司应急指挥机构的领导，请求和提供应急救援。1.2.2统一领导交口电网运行突发事件的预防和应急处置工作。1.2.3组织制定公司系统电网运行突发事件应急预案、管理制度等并定期对其进行评估和修订。1.2.4发布公司电网运行突发事件应急预案的启动命令和终止命令；统一指挥协调公司系统电网运行突发事件应急预案的实施工作。1.2.5发布交口电网运行突发事件应急预案的进展与处置情况。1.3.各应急处置小组的主要职责1.3.2事故应急处理小组：负责在应急状态下的电网事故处理工作，及时处理事故，必要时请有关人员协助处理。1.3.2事故调查小组：负责事故调查工作，查清事故原因，明确事故责任，制定针对性防范措施，对事故处理中立功人员提出表彰意见，对事故责任者进行责任追究，并积极配合上级有关部门进行事故调查。2应急处置2.1事故应急处置工作程序当值值班员监盘发现有关设备故障停电时，当值值班员应立即汇报事故应急小组相关领导，排除故障点后，迅速恢复无故障供电。2.2现场应急处置措施2.2.1运行方式110kV:由兑镇141开关送到站内123开关,经123开关上110kV母线,经101开关供1#主变,经102开关供2#主变运行。35kV:由4401开关、4402开关上35KVI、II母线，35KVI、II母线经4000开关并列运行，4404、4405上Ⅰ母运行,4406上Ⅱ母运行。10kV：经7802上Ⅰ母供7803、7804、7805、7806、7807、7808、7809开关运行，经7801开关上Ⅱ母供7810、7811、7812、7813、7814、7815开关运行，Ⅰ、Ⅱ母线由7000开关并列运行。2.2.235kVⅠ母停电故障现象：Ⅰ母故障，母差跳分段4000、Ⅰ段母线4401开关。处理方法：①拉开35KVI段母线各出线开关。②若2#主变过负荷，根据过载程度考虑改变运行方式转移负荷或拉路限电。③若其他故障，母线可以恢复送电，则待地调将35kVI段母线送电后，恢复各出线开关送电。2.2.335kVⅡ母停电故障现象：Ⅱ母故障，母差跳分段4000、4402开关。处理方法：①拉开35KVII段母线各出线开关。②若1#主变过负荷，根据过载程度考虑改变运行方式转移负荷或拉路限电。③若其他故障，母线可以恢复送电，则待地调将35kVⅡ段母线送电后，恢复各出线开关送电。④在设备允许情况下，县调尽快将已拉路负荷恢复供电。2.2.4110kVⅠ、Ⅱ母停电故障现象：Ⅰ、Ⅱ母故障，双池全站失压，桃红坡、回龙、温泉、石咀会35KV变电站失压。处理方法：①双池全站设备转热备②检查全站设备一切正常。③向地调汇报全站设备正常2.2.510kVⅠ、Ⅱ母线停电故障现象：双池10kVⅠ、Ⅱ母全停，将造成7803、7804、7805、7806、7807、7808、7809、7810、7811、7812、7813、7814、7815共13条出线、两组电容器失压。10kVⅠ、Ⅱ母全停后，首先根据保护动作情况及开关动作情况判断是母线故障、开关、保护拒动或保护误动造成。母线故障，母差保护动作：跳故障母线所连接的所有开关切除故障；开关拒动，开关发保护动作的光字，开关所在母线主变的10kV侧后备保护动作：跳母联开关及本主变10kV侧开关切除故障。处理方法：①将10kVⅠ、Ⅱ段各出线及电容器开关转为热备。②检查10kVⅡ段母线故障。③联系地调汇报情况10kVⅠ段母线正常。④根据地调命令恢复10kVⅠ段母线送电。2.2.6110kV单台主变故障①双池站双变运行情况下，任一台主变掉闸，如果造成另一台主变过载，应尽快控制负荷消除过载。若中性点失去，在控制未故障主变不过载情况下，尽快补充中性点，并隔离故障变压器。②在未排除故障主变负荷控制不了过载情况下，尽快视负荷重要程度及时恢复和调整线路。2.2.7变电站电缆沟着火故障现象：当值值班员xxx报站内电...
