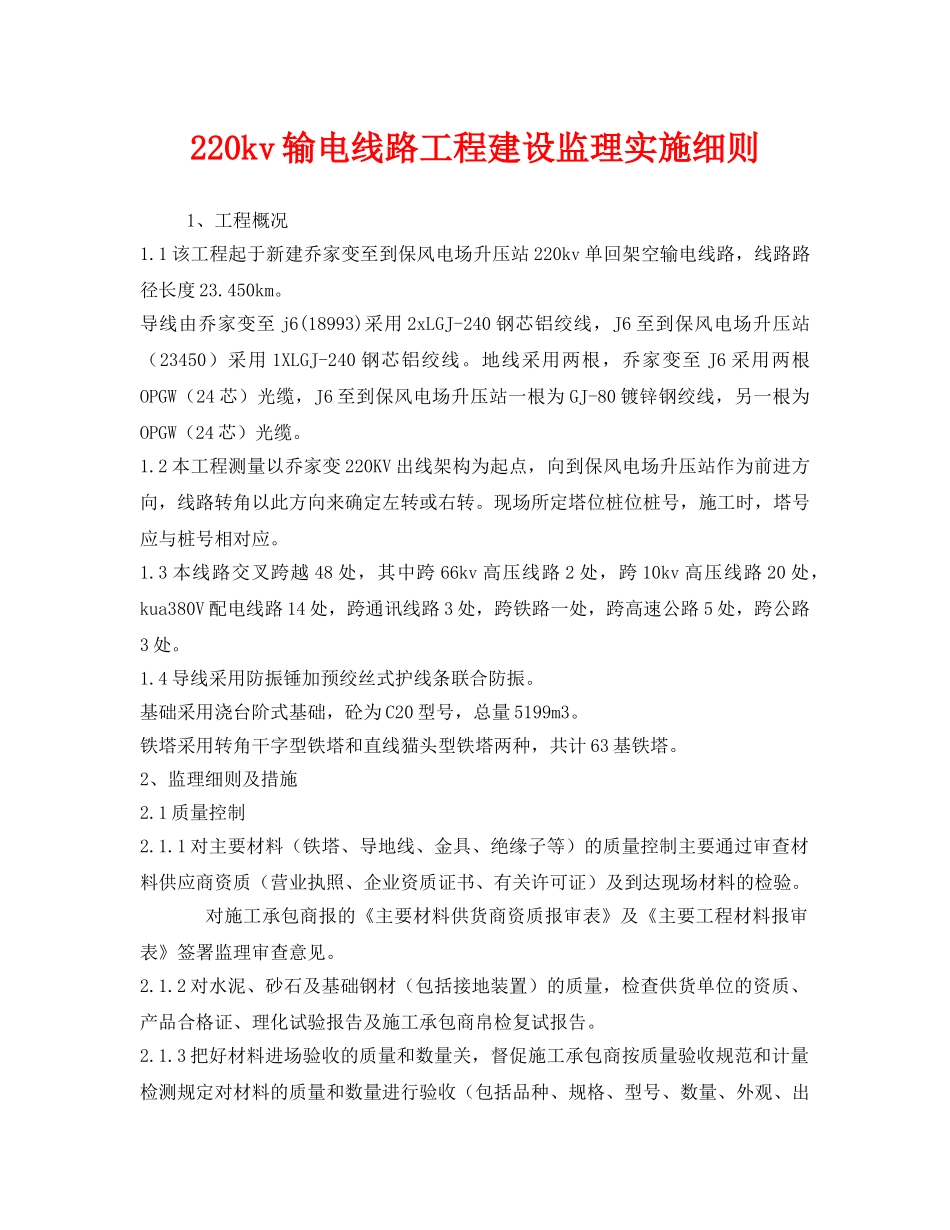

220kv输电线路工程建设监理实施细则1、工程概况1.1该工程起于新建乔家变至到保风电场升压站220kv单回架空输电线路，线路路径长度23.450km。导线由乔家变至j6(18993)采用2xLGJ-240钢芯铝绞线，J6至到保风电场升压站（23450）采用1XLGJ-240钢芯铝绞线。地线采用两根，乔家变至J6采用两根OPGW（24芯）光缆，J6至到保风电场升压站一根为GJ-80镀锌钢绞线，另一根为OPGW（24芯）光缆。1.2本工程测量以乔家变220KV出线架构为起点，向到保风电场升压站作为前进方向，线路转角以此方向来确定左转或右转。现场所定塔位桩位桩号，施工时，塔号应与桩号相对应。1.3本线路交叉跨越48处，其中跨66kv高压线路2处，跨10kv高压线路20处，kua380V配电线路14处，跨通讯线路3处，跨铁路一处，跨高速公路5处，跨公路3处。1.4导线采用防振锤加预绞丝式护线条联合防振。基础采用浇台阶式基础，砼为C20型号，总量5199m3。铁塔采用转角干字型铁塔和直线猫头型铁塔两种，共计63基铁塔。2、监理细则及措施2.1质量控制2.1.1对主要材料（铁塔、导地线、金具、绝缘子等）的质量控制主要通过审查材料供应商资质（营业执照、企业资质证书、有关许可证）及到达现场材料的检验。对施工承包商报的《主要材料供货商资质报审表》及《主要工程材料报审表》签署监理审查意见。2.1.2对水泥、砂石及基础钢材（包括接地装置）的质量，检查供货单位的资质、产品合格证、理化试验报告及施工承包商帛检复试报告。2.1.3把好材料进场验收的质量和数量关，督促施工承包商按质量验收规范和计量检测规定对材料的质量和数量进行验收（包括品种、规格、型号、数量、外观、出厂合格证明等），并检查施工承包商的验收记录。对检查出不符合设计图纸规格要求或质量不合格的材料，要求施工承包商填报《主要工程材料质量问题统计表》，监理对处理方法与结果表示认可或提出监理意见。2.1.4对材料储存、保管与发放进行检查，确定是否造成质量下降或散失。2.1.5对分包商的资质（包括营业执照、资质等级、有关许可证、历年承担的主要工程情况）由监理工程师及总监理师会同在《分包商资质报审表》上审查后签署是否同意分包的意见。2.1.6对施工组织设计进行审查（其要点是质量保证体系，人员配备、施工技术方案、工机具、质量标准等）后在《施工组织设计报审表》上由总监理师签署监理意见报项目法人审批。2.1.7对施工技术方案措施进行审查（包括对施工质量的保证、施工安全可靠及技术的先进性等）后在《施工技术方案措施报审表》上由监理工程师及总监理师会同签署审查意见。2.1.8对施工承包商上报的《特殊工种人员统计表》及《主要施工计量器具、检测仪表检验结果统计表》进行审查认可。2.1.9各参建单位（包括设计、施工承包商及项目法人）如提出设计修改、变更、材料代用等，都应填写《设计修改通知单报审表》或《工程联系单》，通过监理单位及设计承包商审查或签证同意。重大的设计修改应经项目法人批准。2.1.10审查施工承包商编报的“工程项目质量检查验收分级项目表”是否符合本工程项目的特点、技术要求和《送变电施工质量检验及评定标准》。质量检查验收分级项目表参考附录A。2.1.11各分部工程施工监理时进行质量检查的内容及要求见附件一。2.1.12各分部工程施工监理时应做好质量检查记录。参考表见附录B。2.1.13各分部工程进行质量验收检查方法及评定标准，综合35KV架空电力线路施工及验收规范及工程投产达标有关施工质量考核要求见附录C。2.1.14工程施工全部完成后监理人员进行竣工预验收，对发现的缺陷或质量问题在《单位（标段）工程竣工报验单》上签署监理意见，并附《监理验收缺陷汇总单》通知施工承包商进行整改。整改后，施工承包商填报《整改报验单》，监理人员进行复查并签署复查意见。最后报请项目法人进行竣工验收。2.1.15审查施工承包商的竣工资料内容一般可按附录D所列目录检查。2.1.16施工中发生质量事故，应由施工承包商先填报《工程质量事故报告单》，经组织有关单位调查、分析研究后，填报《工程质量事故处理方案报审表》，上述报告分别经设计承包商、监理、项目法人审查认可后由施工承包商进行处理。处理后填报《工程质量事...
