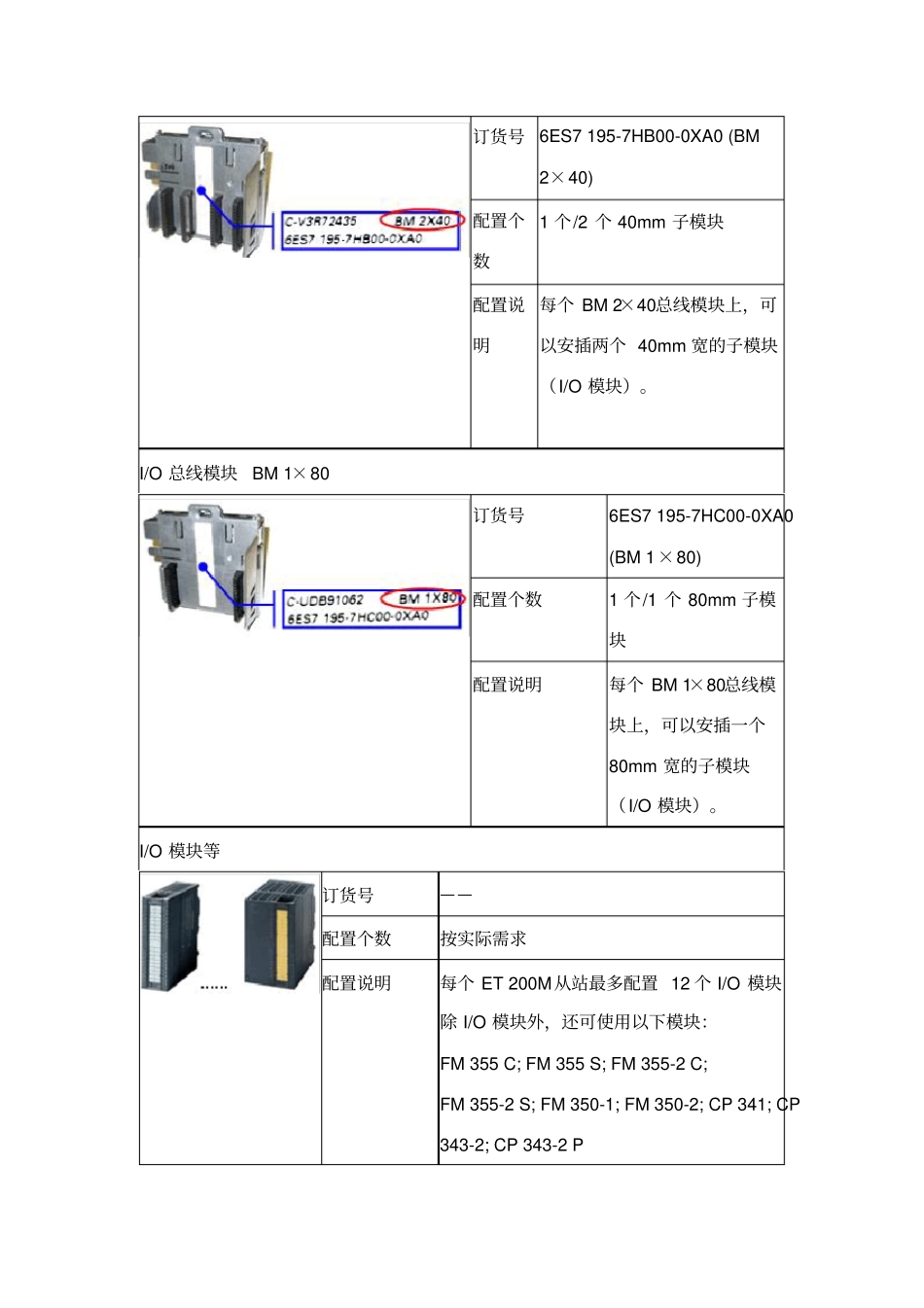

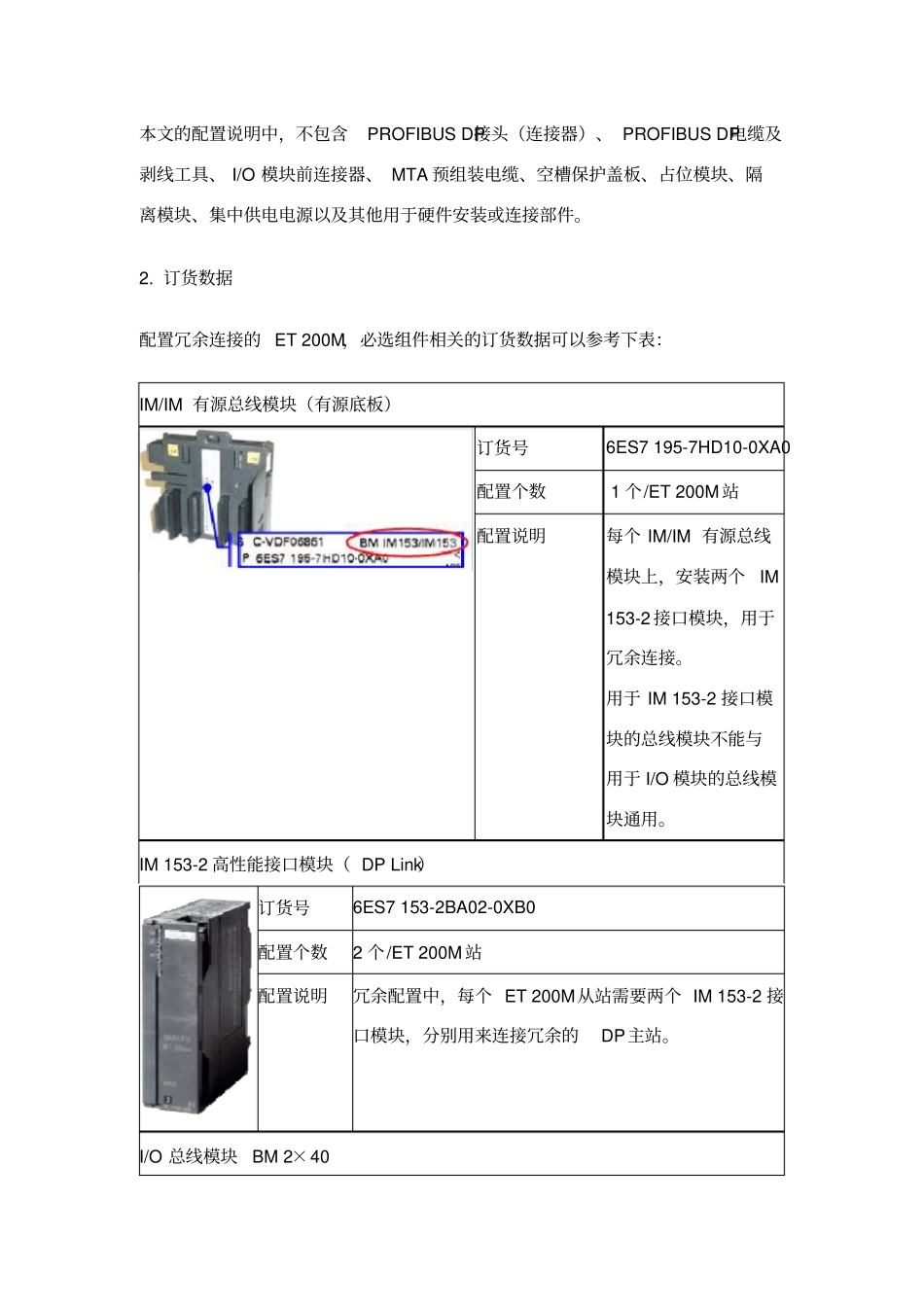

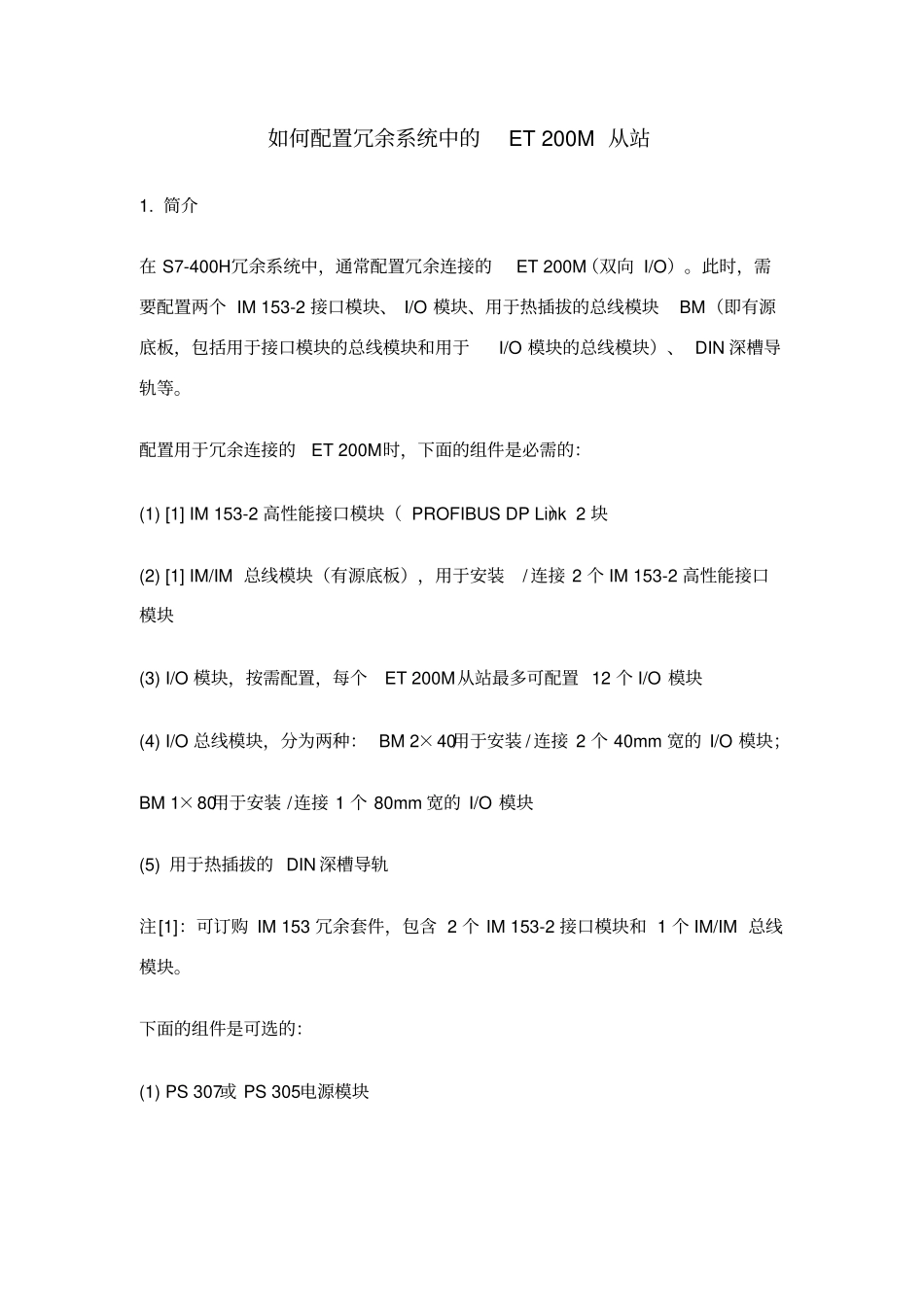

如何配置冗余系统中的ET200M从站1.简介在S7-400H冗余系统中，通常配置冗余连接的ET200M（双向I/O）。此时，需要配置两个IM153-2接口模块、I/O模块、用于热插拔的总线模块BM（即有源底板，包括用于接口模块的总线模块和用于I/O模块的总线模块）、DIN深槽导轨等。配置用于冗余连接的ET200M时，下面的组件是必需的：(1)[1]IM153-2高性能接口模块（PROFIBUSDPLink）2块(2)[1]IM/IM总线模块（有源底板），用于安装/连接2个IM153-2高性能接口模块(3)I/O模块，按需配置，每个ET200M从站最多可配置12个I/O模块(4)I/O总线模块，分为两种：BM2×40用于安装/连接2个40mm宽的I/O模块；BM1×80用于安装/连接1个80mm宽的I/O模块(5)用于热插拔的DIN深槽导轨注[1]：可订购IM153冗余套件，包含2个IM153-2接口模块和1个IM/IM总线模块。下面的组件是可选的：(1)PS307或PS305电源模块本文的配置说明中，不包含PROFIBUSDP接头（连接器）、PROFIBUSDP电缆及剥线工具、I/O模块前连接器、MTA预组装电缆、空槽保护盖板、占位模块、隔离模块、集中供电电源以及其他用于硬件安装或连接部件。2.订货数据配置冗余连接的ET200M，必选组件相关的订货数据可以参考下表：IM/IM有源总线模块（有源底板）订货号6ES7195-7HD10-0XA0配置个数1个/ET200M站配置说明每个IM/IM有源总线模块上，安装两个IM153-2接口模块，用于冗余连接。用于IM153-2接口模块的总线模块不能与用于I/O模块的总线模块通用。IM153-2高性能接口模块（DPLink）订货号6ES7153-2BA02-0XB0配置个数2个/ET200M站配置说明冗余配置中，每个ET200M从站需要两个IM153-2接口模块，分别用来连接冗余的DP主站。I/O总线模块BM2×40订货号6ES7195-7HB00-0XA0(BM2×40)配置个数1个/2个40mm子模块配置说明每个BM2×40总线模块上，可以安插两个40mm宽的子模块（I/O模块）。I/O总线模块BM1×80订货号6ES7195-7HC00-0XA0(BM1×80)配置个数1个/1个80mm子模块配置说明每个BM1×80总线模块上，可以安插一个80mm宽的子模块（I/O模块）。I/O模块等订货号——配置个数按实际需求配置说明每个ET200M从站最多配置12个I/O模块除I/O模块外，还可使用以下模块：FM355C;FM355S;FM355-2C;FM355-2S;FM350-1;FM350-2;CP341;CP343-2;CP343-2PDIN深槽导轨订货号6ES7195-1GA00-0XA0(482mm)6ES7195-1GF30-0XA0(530mm)6ES7195-1GG30-0XA0(620mm)配置个数1个/ET200M站配置说明对于配置了有源总线模块的ET200M应用场合，必须使用这种深槽导轨。普通的浅槽导轨和U型连接器不再适用。导轨长度同样会限制最多连接的I/O模块数。表1配置冗余连接的ET200M必选件的说明对于上表中IM153-2接口模块及其总线模块的配置，可以采用套件的订货方式：IM153冗余套件订货号6ES7153-2AR03-0XA0配置个数1个/ET200M站配置说明IM153冗余套件中包含了2个IM153-2接口模块和1个用于接口模块自身的IM/IM有源总线模块（有源底板）。套件中不包含用于I/O的总线模块和导轨。表2IM153套件的订货配置冗余连接的ET200M，必选组件相关的订货数据可以参考下表：PS305/PS307电源订货号PS307(120/230VAC;24VDC)：-2A;40mm6ES7307-1BA01-0AA0-5A;60mm6ES7307-1EA01-0AA0-5A宽温;80mm6ES7307-1EA80-0AA0-10A;80mm6ES7307-1KA02-0AA0PS305(24/48/60/110VDC;24VDC)：-2A宽温;80mm6ES7305-1BA80-0AA0配置个数1个或2个/ET200M站配置说明ET200M供可以使用PS307/305，或采用集中供电（如SITOP电源等）。PS电源只需固定在导轨上，无需连接有源底板。在冗余配置时，建议使用冗余24VDC电源，如两个PS307/305电源。供电连接参考图1。表3配置冗余连接的ET200M可选件的说明图1冗余配置的ET200M供电示意图如需更多关于ET200M的订货数据，请参考《SIMATICPCS7过程控制系统产品目录》第8章过程I/O?ET200M。《SIMATICPCS7过程控制系统产品目录》下载中心文档编号:449&CatFirst=19&CatSecond=203.关于各组件的连接说明IM/IM与BM、BM之间总线模块（有源底板）的连接可以参考下图：图2IM/IM与BM、BM之间总线模块（有源底板）的连接总线模块（有源底板）与DIN深槽导轨的安装可以参考下图：图3总线模块（有源底板）与DIN深槽导轨的安装IM153-2接口模块、I...
