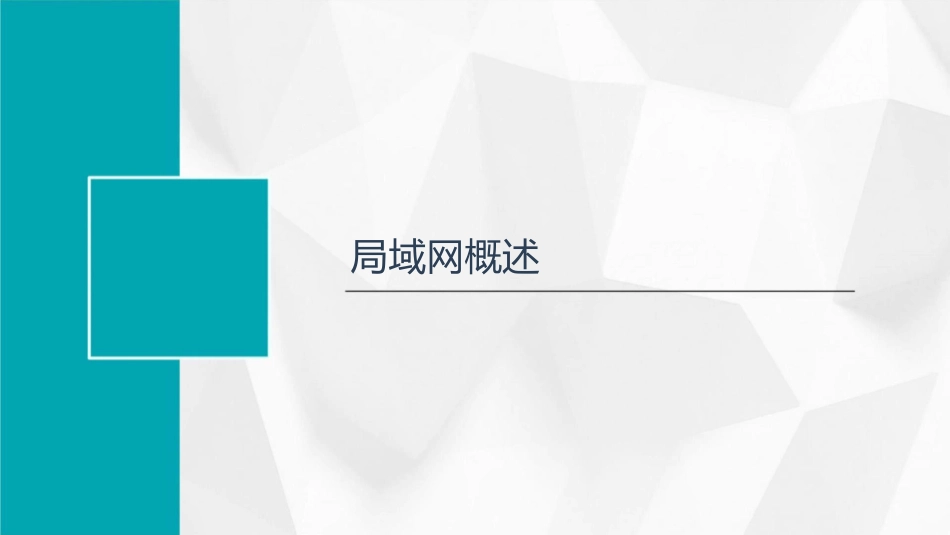

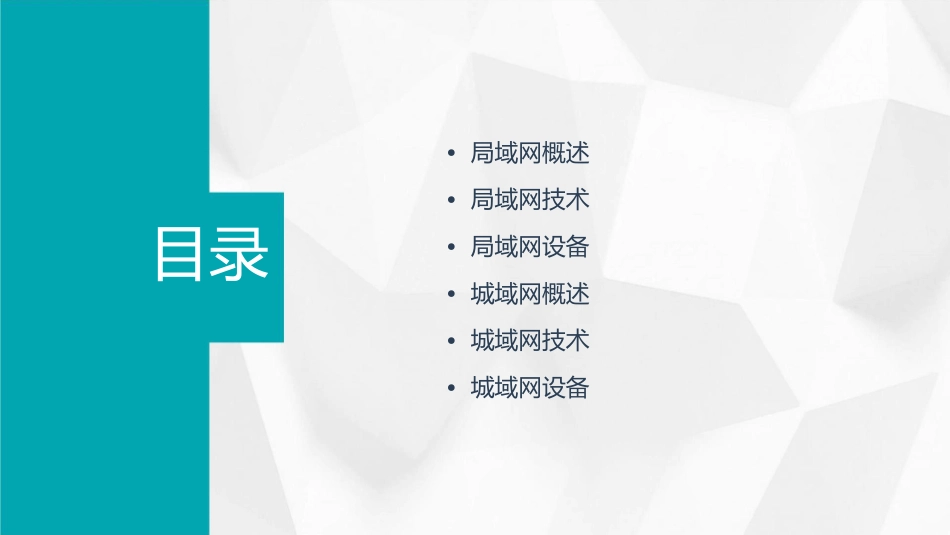

•局域网概述•局域网技术•局域网设备•城域网概述•城域网技术•城域网设备目录局域网概述局域网的定义与特点局域网的定义局域网是一种在有限地理区域内使用的计算机网络，通常覆盖范围在几百米到几公里之间。局域网的特点局域网具有高数据传输速率、低延迟、可靠性高、安全性强等优点，适用于企业、学校、机关等机构内部网络的建设。局域网的拓扑结构总线型拓扑结构星型拓扑结构环型拓扑结构网状拓扑结构所有节点共享同一条传输介质，通过电子信号进行数据的发送和接收。以一个中心节点为核心，其他节点与其相连，数据传输通过中心节点进行。节点按照一定的方向连接成闭环，数据在环中按一个方向传输。节点之间的连接是自由的，没有固定的结构，数据传输路径灵活多样。局域网的传输介质有线传输介质包括同轴电缆、双绞线、光纤等。同轴电缆和双绞线适用于短距离传输，光纤则适用于长距离高速传输。无线传输介质包括无线电波、微波、红外线等。无线传输适用于难以布线的环境或者移动节点之间的通信。局域网技术以太网技术以太网技术概述以太网是一种常见的局域网技术，它使用CSMA/CD协议来控制网络中的数据传输。以太网技术具有简单、可靠、成本低等优点，因此在许多企业和组织中得到广泛应用。以太网帧结构以太网帧是数据传输的基本单位。它由目标地址、源地址、类型/长度、数据和校验和等部分组成。这些部分共同确保了数据的完整性和准确性。以太网标准以太网有多种标准，如10BASE5、10BASE2、10BASE-T和100BASE-T等。这些标准定义了数据传输的速度和传输介质。随着技术的发展，以太网的传输速度已经从10Mbps提高到了100Gbps。无线局域网技术无线局域网技术概述无线局域网（WLAN）利用无线技术在空中传输数据，无需使用物理线缆连接设备。WLAN具有灵活性高、易于扩展和维护等优点，适用于多种场景，如家庭、办公室和公共场所。无线局域网的组成无线局域网主要由无线网卡、接入点（AP）和相关软件组成。无线网卡负责发送和接收数据，AP则充当网络中的中心点，将各个无线设备连接起来。软件则负责管理网络中的设备和数据流。无线局域网的协议标准无线局域网的协议标准包括802.11系列标准，其中最为常见的是802.11n和802.11ac。这些标准定义了无线网络的传输速度、覆盖范围和安全性等方面的要求。虚拟专用网络（VPN）技术VPN技术概述01虚拟专用网络（VPN）是一种可以在公共网络上建立加密通道的技术，通过这种技术可以使远程用户访问公司内部网络资源时，实现安全的连接和数据传输。VPN通常是通过虚拟专用拨号网络来实现的。VPN的优点0203VPN具有安全性高、易于管理和成本低等优点。通过使用VPN，企业可以在公共网络上提供安全的远程访问服务，同时确保数据的机密性和完整性。此外，VPN还可以降低通信成本，提高网络效率。VPN的协议常见的VPN协议包括PPTP、L2TP和IPSec等。这些协议在数据传输的安全性、稳定性和效率等方面有所不同，因此在选择VPN协议时应根据实际需求进行评估和选择。局域网设备路由器路由器是用于连接不同网络的设备，能够根据IP地址进行数据包的转发。路由器可以提供防火墙功能，通过访问控制列表（ACL）来限制网络访问，保护内部网络的安全。路由器支持多种路由协议，如RIP、OSPF等，能够自动学习路由并维护路由表。路由器还可以提供VPN、NAT等增值服务，满足企业不同的网络需求。交换机交换机是一种基于MAC地址进行数据交换的设备，能够识别和转发特定主机的数据帧。交换机可以提供快速数据交换，因为其工作在数据链路层，不需要进行IP地址解析。交换机支持端口安全功能，可以限制特定MAC地址的设备接入网络，提高安全性。交换机还可以支持VLAN（虚拟局域网）划分，将网络划分为多个逻辑子网，提高网络的可管理性。集线器集线器是一种物理层设备，用于连接多个网络节点，起到信号放大和中继的作用。010203集线器采用广播方式进行数据传输，会将所有发送到集线器的数据帧发送到所有连接的节点。由于集线器的工作原理，其容易产生广播风暴和安全问题，现已逐渐被交换机和路由器取代。城域网概述城域网的定义与特点城域网（MAN）是一种覆盖城市或大型区域的高速...
