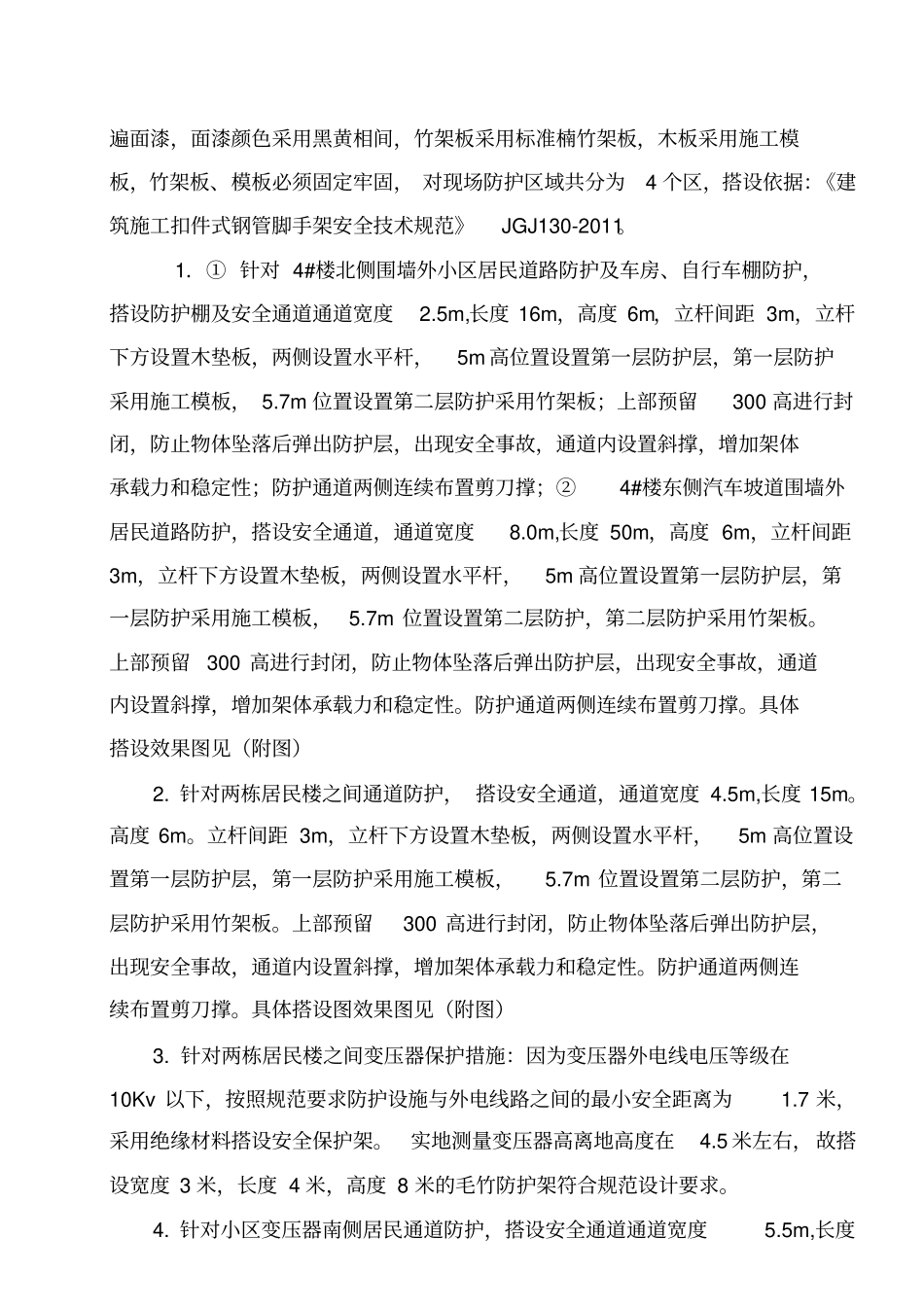

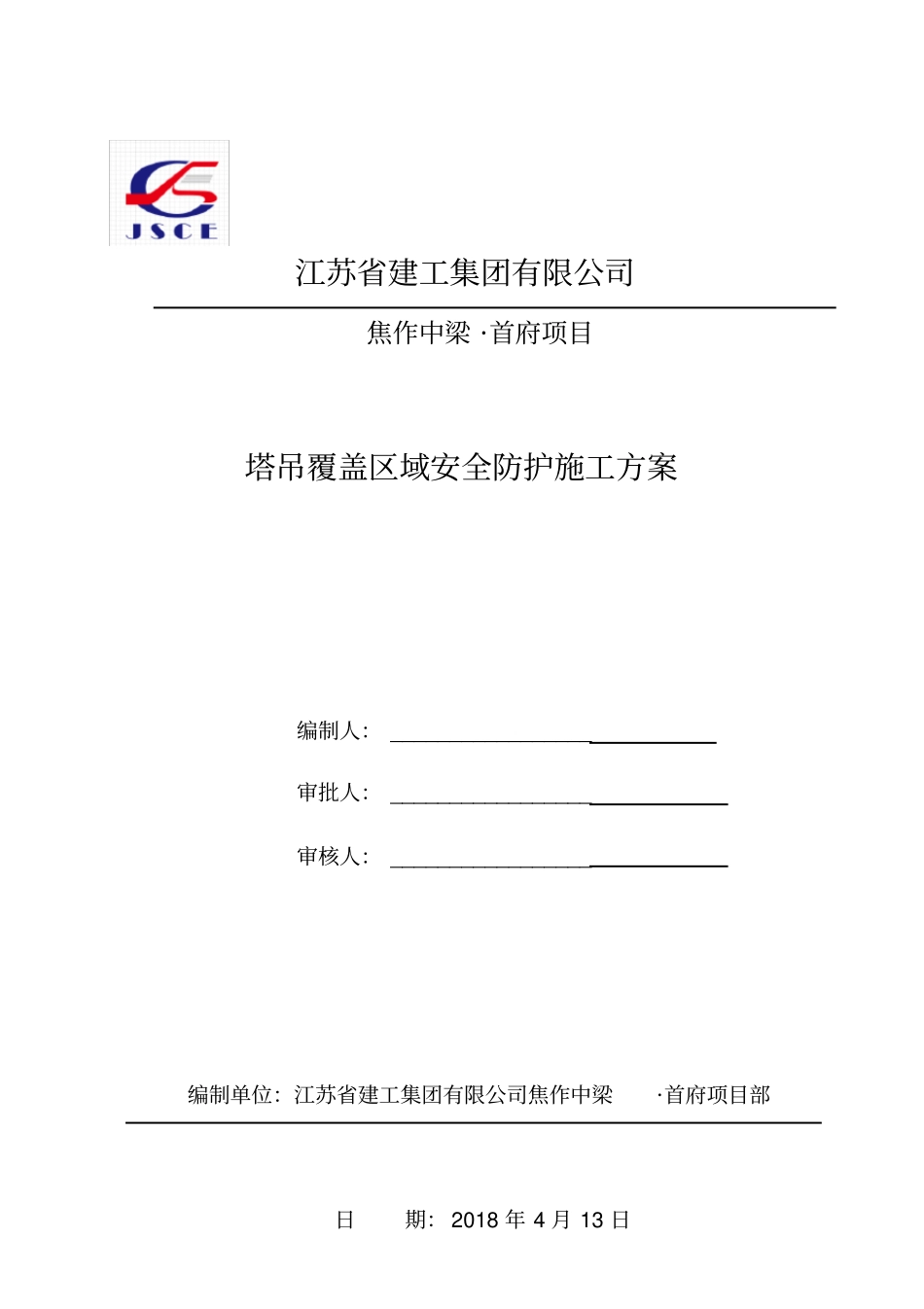

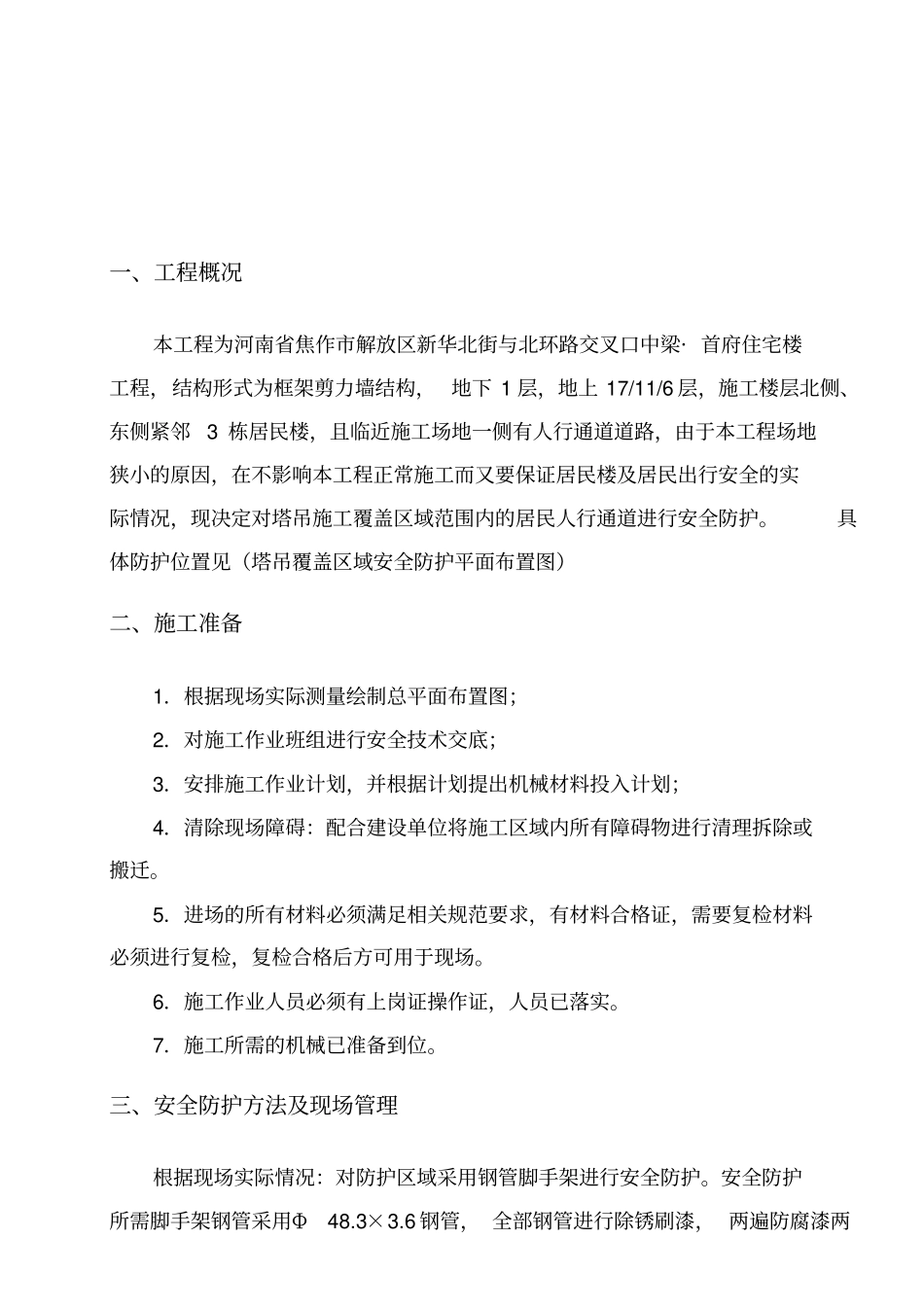

江苏省建工集团有限公司焦作中梁·首府项目塔吊覆盖区域安全防护施工方案编制人：_________________审批人：_________________审核人：_________________编制单位：江苏省建工集团有限公司焦作中梁·首府项目部日期：2018年4月13日一、工程概况本工程为河南省焦作市解放区新华北街与北环路交叉口中梁·首府住宅楼工程，结构形式为框架剪力墙结构，地下1层，地上17/11/6层，施工楼层北侧、东侧紧邻3栋居民楼，且临近施工场地一侧有人行通道道路，由于本工程场地狭小的原因，在不影响本工程正常施工而又要保证居民楼及居民出行安全的实际情况，现决定对塔吊施工覆盖区域范围内的居民人行通道进行安全防护。具体防护位置见（塔吊覆盖区域安全防护平面布置图）二、施工准备1．根据现场实际测量绘制总平面布置图；2．对施工作业班组进行安全技术交底；3．安排施工作业计划，并根据计划提出机械材料投入计划；4．清除现场障碍：配合建设单位将施工区域内所有障碍物进行清理拆除或搬迁。5．进场的所有材料必须满足相关规范要求，有材料合格证，需要复检材料必须进行复检，复检合格后方可用于现场。6．施工作业人员必须有上岗证操作证，人员已落实。7．施工所需的机械已准备到位。三、安全防护方法及现场管理根据现场实际情况：对防护区域采用钢管脚手架进行安全防护。安全防护所需脚手架钢管采用Φ48.3×3.6钢管，全部钢管进行除锈刷漆，两遍防腐漆两遍面漆，面漆颜色采用黑黄相间，竹架板采用标准楠竹架板，木板采用施工模板，竹架板、模板必须固定牢固，对现场防护区域共分为4个区，搭设依据：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011。1．①针对4#楼北侧围墙外小区居民道路防护及车房、自行车棚防护，搭设防护棚及安全通道通道宽度2.5m,长度16m，高度6m，立杆间距3m，立杆下方设置木垫板，两侧设置水平杆，5m高位置设置第一层防护层，第一层防护采用施工模板，5.7m位置设置第二层防护采用竹架板；上部预留300高进行封闭，防止物体坠落后弹出防护层，出现安全事故，通道内设置斜撑，增加架体承载力和稳定性；防护通道两侧连续布置剪刀撑；②4#楼东侧汽车坡道围墙外居民道路防护，搭设安全通道，通道宽度8.0m,长度50m，高度6m，立杆间距3m，立杆下方设置木垫板，两侧设置水平杆，5m高位置设置第一层防护层，第一层防护采用施工模板，5.7m位置设置第二层防护，第二层防护采用竹架板。上部预留300高进行封闭，防止物体坠落后弹出防护层，出现安全事故，通道内设置斜撑，增加架体承载力和稳定性。防护通道两侧连续布置剪刀撑。具体搭设效果图见（附图）2.针对两栋居民楼之间通道防护，搭设安全通道，通道宽度4.5m,长度15m。高度6m。立杆间距3m，立杆下方设置木垫板，两侧设置水平杆，5m高位置设置第一层防护层，第一层防护采用施工模板，5.7m位置设置第二层防护，第二层防护采用竹架板。上部预留300高进行封闭，防止物体坠落后弹出防护层，出现安全事故，通道内设置斜撑，增加架体承载力和稳定性。防护通道两侧连续布置剪刀撑。具体搭设图效果图见（附图）3.针对两栋居民楼之间变压器保护措施：因为变压器外电线电压等级在10Kv以下，按照规范要求防护设施与外电线路之间的最小安全距离为1.7米，采用绝缘材料搭设安全保护架。实地测量变压器高离地高度在4.5米左右，故搭设宽度3米，长度4米，高度8米的毛竹防护架符合规范设计要求。4.针对小区变压器南侧居民通道防护，搭设安全通道通道宽度5.5m,长度62m。高度6m。立杆间距3m，立杆下方设置木垫板，两侧设置水平杆，5m高位置设置第一层防护层，第一层防护采用施工模板，5.7m位置设置第二层防护第二层防护采用竹架板。上部预留300高进行封闭，防止物体坠落后弹出防护层，出现安全事故，通道内设置斜撑，增加架体承载力和稳定性。防护通道两侧连续布置剪刀撑。具体搭设效果图见（附图）5.防护通道两侧悬挂安全绿网，通道出入口、通道内两侧及单元门入口处设置安全喷绘、安全警示牌。6.安全通道搭设起止时间：2018年5月3日至2018年5月15日7．防护通道内设置安全照明灯具的金属外壳，必须作保护接零。单相回路的照明开关箱（板）内，...
