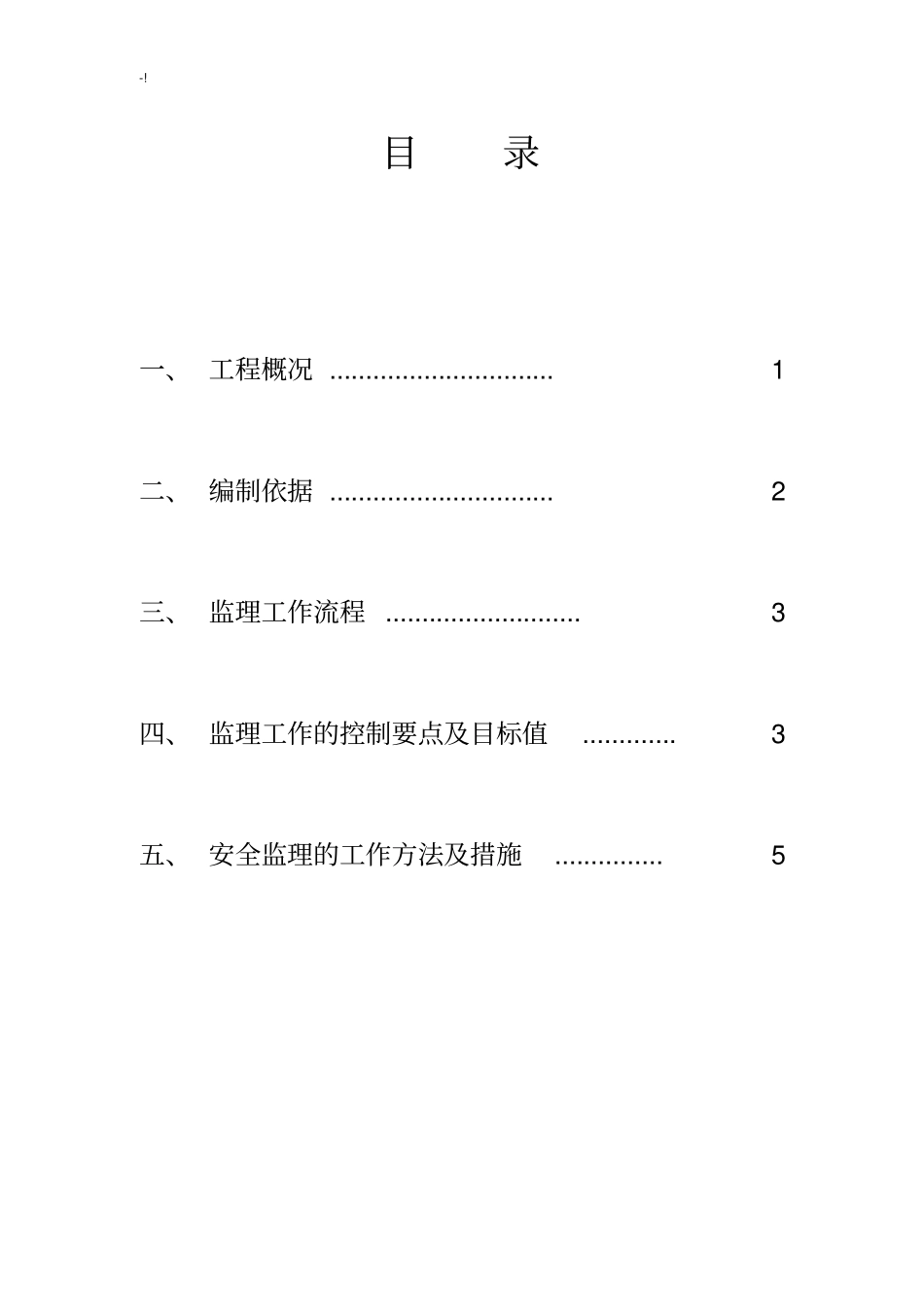

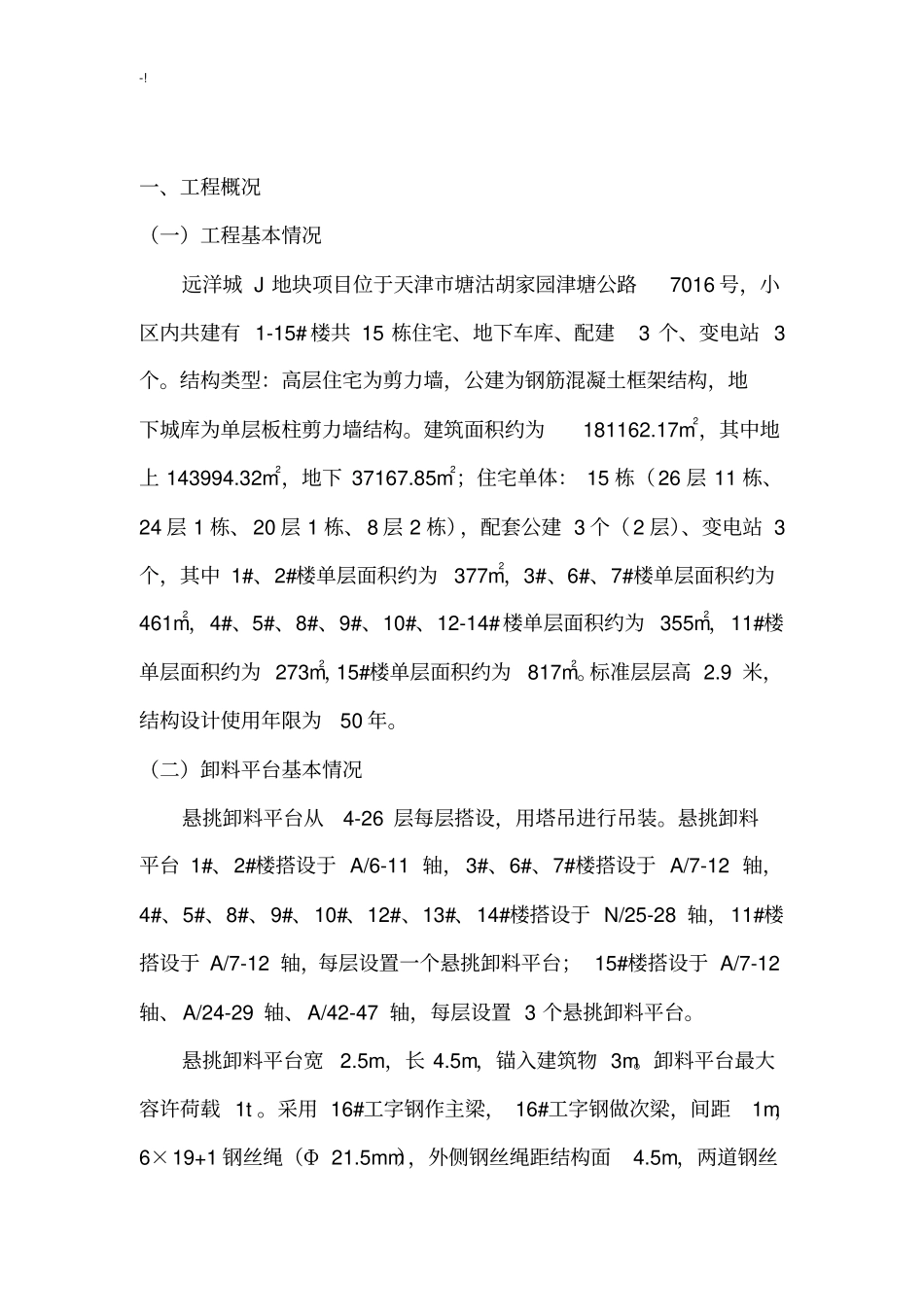

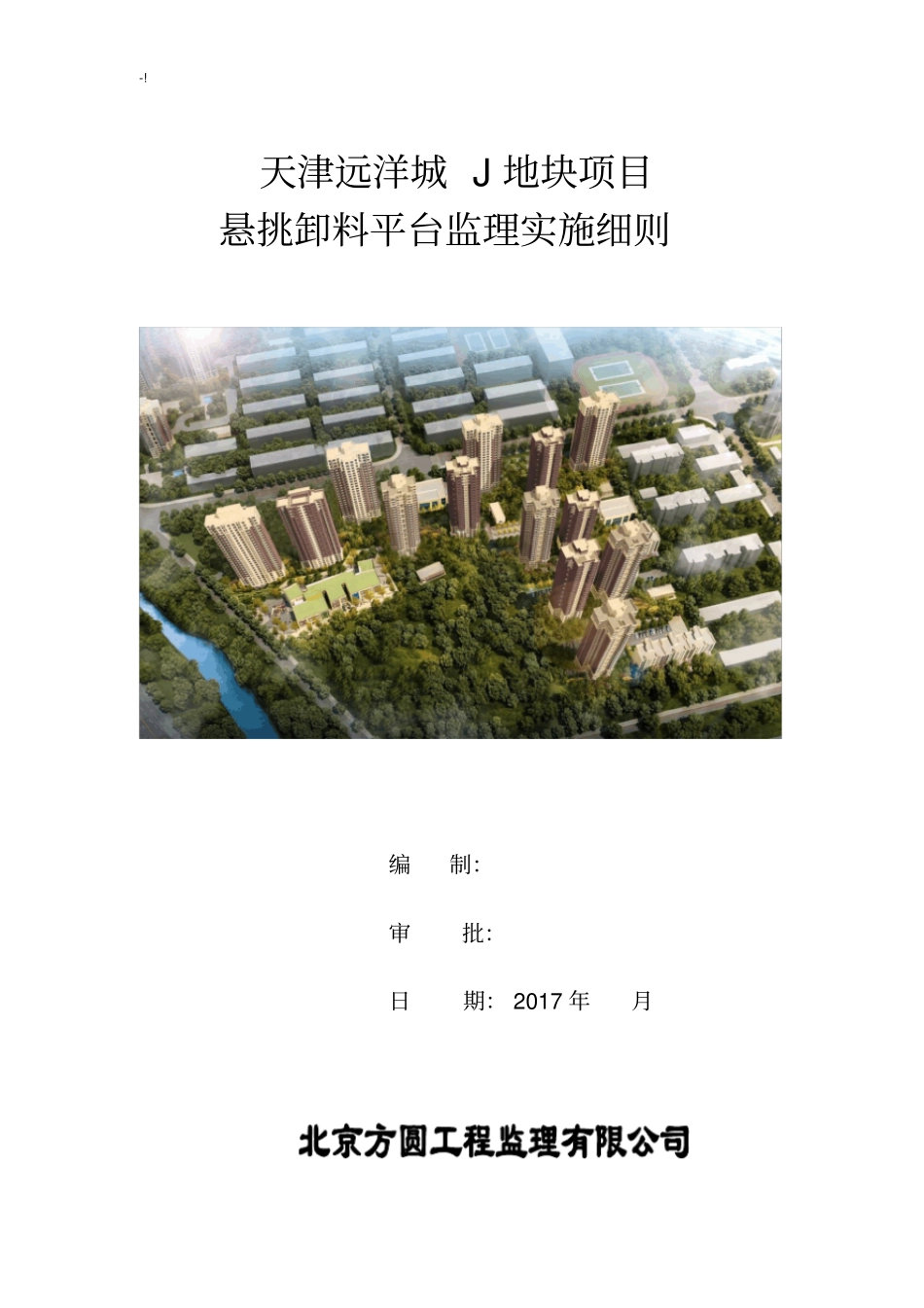

-!天津远洋城J地块项目悬挑卸料平台监理实施细则编制：审批：日期：2017年月-!目录一、工程概况...............................1二、编制依据...............................2三、监理工作流程...........................3四、监理工作的控制要点及目标值.............3五、安全监理的工作方法及措施...............5-!一、工程概况（一）工程基本情况远洋城J地块项目位于天津市塘沽胡家园津塘公路7016号，小区内共建有1-15#楼共15栋住宅、地下车库、配建3个、变电站3个。结构类型：高层住宅为剪力墙，公建为钢筋混凝土框架结构，地下城库为单层板柱剪力墙结构。建筑面积约为181162.17m2，其中地上143994.32m2，地下37167.85m2；住宅单体：15栋（26层11栋、24层1栋、20层1栋、8层2栋），配套公建3个（2层）、变电站3个，其中1#、2#楼单层面积约为377m2，3#、6#、7#楼单层面积约为461m2，4#、5#、8#、9#、10#、12-14#楼单层面积约为355m2，11#楼单层面积约为273m2，15#楼单层面积约为817m2。标准层层高2.9米，结构设计使用年限为50年。（二）卸料平台基本情况悬挑卸料平台从4-26层每层搭设，用塔吊进行吊装。悬挑卸料平台1#、2#楼搭设于A/6-11轴，3#、6#、7#楼搭设于A/7-12轴，4#、5#、8#、9#、10#、12#、13#、14#楼搭设于N/25-28轴，11#楼搭设于A/7-12轴，每层设置一个悬挑卸料平台；15#楼搭设于A/7-12轴、A/24-29轴、A/42-47轴，每层设置3个悬挑卸料平台。悬挑卸料平台宽2.5m，长4.5m，锚入建筑物3m。卸料平台最大容许荷载1t。采用16#工字钢作主梁，16#工字钢做次梁，间距1m，6×19+1钢丝绳（Φ21.5mm），外侧钢丝绳距结构面4.5m，两道钢丝-!绳间距1m。平台上采用3mm冲压钢板与主次梁工字钢焊接牢固。用48钢管焊接做不小于1.5m的防护栏杆及搭设外围抄网，栏杆内侧挂密目网安全网一道，下口设180mm高挡脚板。楼板内预埋不少于3个Φ22钢筋锚环，固定16#工字钢主梁。在平台安装楼层以上一层处预留不小于80的孔洞，作为钢丝绳的固定位置，两根钢丝绳要单独预埋。二、编制依据1.已批准的监理规划；2.经审查批准的施工组织设计；3.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；4.《建筑施工安全检查标准》JGJ59-2011；5.《天津市建设工程施工现场安全管理规程》DB29-113-2011；6.《建筑结构荷载规范》GB50009-2012；7.《建筑施工高处作业安全技术规程》JGJ80-91；8.《特种作业人员安全技术考核管理规则》GB5036-2010；9.远洋城J地块建筑、结构施工图纸；10.国家相关的法律法规。-!三、监理工作流程四、监理工作的控制要点及目标1.悬挑是钢平台每次进场组装前，应由项目技术负责人对组装作不整-!业人员进行书面安全技术交底。组装完成后，应组织对悬挑式钢平台的整体结构进行验收；2.悬挑式钢平台主梁应使用整根槽钢或工字钢，禁止接长使用。悬挑式钢平台承载面积不应大于20m2，长宽比不大于1.5:1，临边应设置不低于1.5m的防护栏杆，栏杆内侧设置硬质材料的挡板，且严禁开孔；3.悬挑式钢平台每次安装之前，应由项目技术负责人组织对安装作业人员进行书面安全技术交底。安装后，项目技术负责人应依据专项施工方案组织安装验收，合格后方可使用；4.遇有六级（含）以上强风、浓雾等恶劣天气，必须停止悬挑式钢平台安装作业；5.悬挑式钢平台上的操作人员不应超过2人；6.对于多次周转使用的悬挑式钢平台及构配件，施工单位应及时检查结构（形态）的安全状况，必要时应对其进行相关检测。发现有杆件变形、开焊、松动、严重锈蚀等情况，应及时进行维修完善并组织验收，否则不得继续使用；7.悬挑式钢平台各支点和上部拉结点必须位于建筑结构上；8.墙体（结构）上的吊点螺栓预留孔位置的选择应使钢丝绳与平台两侧垂直面的夹角不大于5o。悬挑式钢平台两侧的下吊点应设置在护栏外边，并确保建筑结构、脚手架及支撑体系无干涉。每个吊点的受力钢丝绳均需独立设置，不得采用钢丝绳从平台下兜底的方式。钢丝绳两端与上下吊点连接处宜采用心形环加-!以保护，钢丝绳不得处于受剪状态。主绳吊点距平台前端不应大于500mm，保险绳吊点距主绳吊点不宜大于500mm，保险绳应张紧，主绳、保险绳禁止...
