大湾沟隧洞施工方案(水利工程)VIP免费

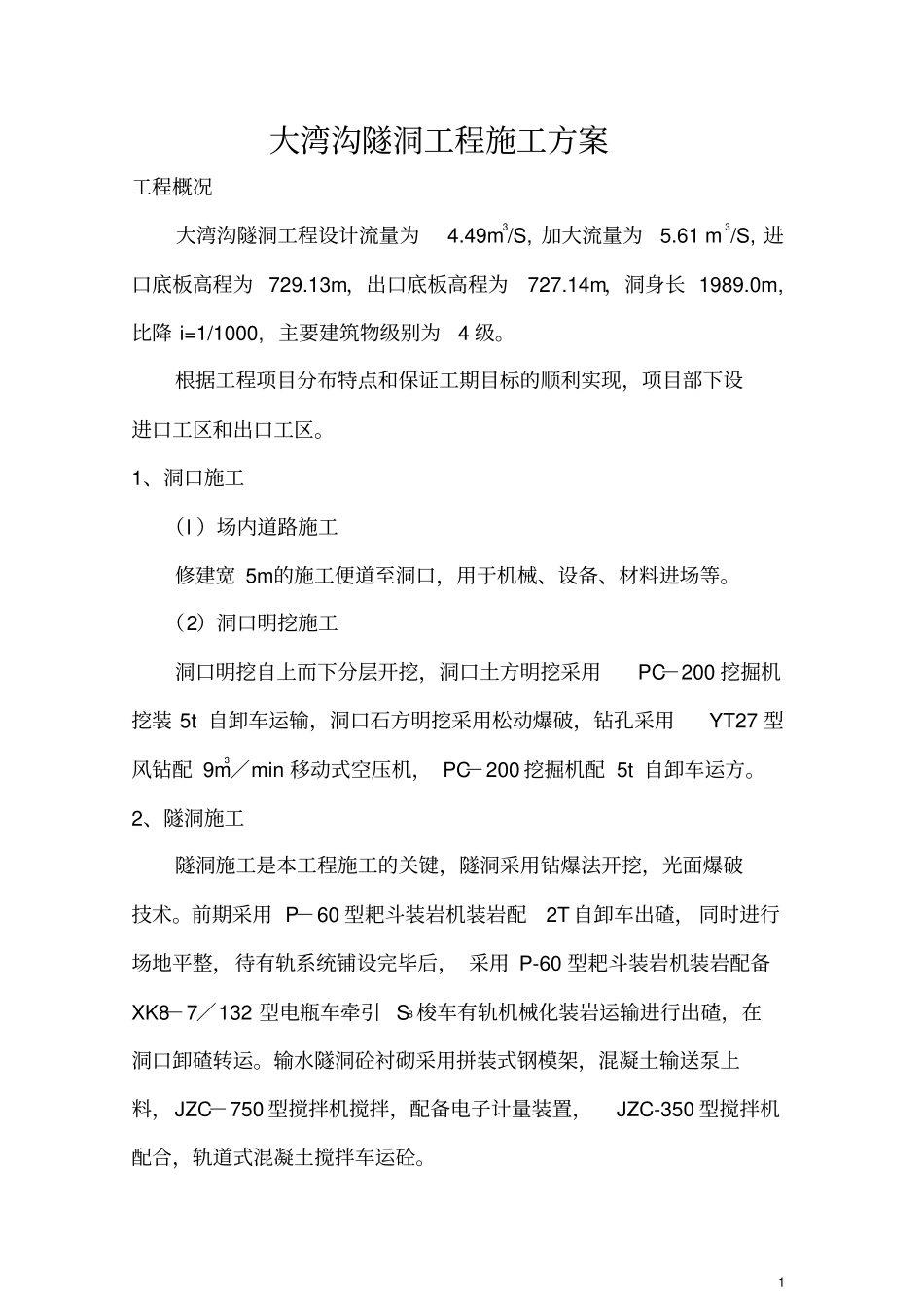

大湾沟隧洞施工方案(水利工程)_第1页
1/89

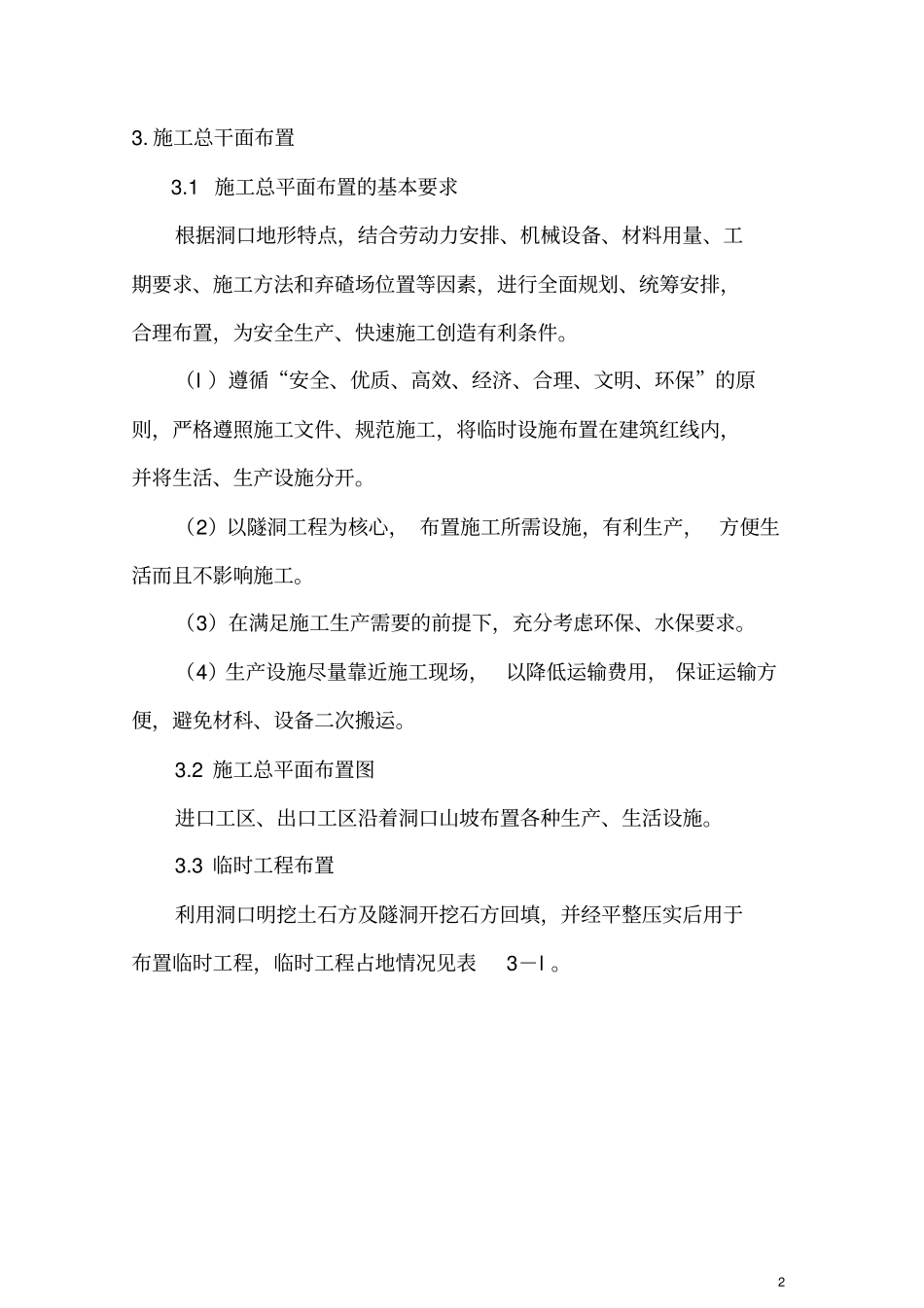

大湾沟隧洞施工方案(水利工程)_第2页
2/89
大湾沟隧洞施工方案(水利工程)_第3页
3/89
1大湾沟隧洞工程施工方案工程概况大湾沟隧洞工程设计流量为4.49m3/S,加大流量为5.61m3/S,进口底板高程为729.13m,出口底板高程为727.14m,洞身长1989.0m,比降i=1/1000,主要建筑物级别为4级。根据工程项目分布特点和保证工期目标的顺利实现,项目部下设进口工区和出口工区。1、洞口施工(l)场内道路施工修建宽5m的施工便道至洞口,用于机械、设备、材料进场等。(2)洞口明挖施工洞口明挖自上而下分层开挖,洞口土方明挖采用PC-200挖掘机挖装5t自卸车运输,洞口石方明挖采用松动爆破,钻孔采用YT27型风钻配9m3/min移动式空压机,PC-200挖掘机配5t自卸车运方。2、隧洞施工隧洞施工是本工程施工的关键,隧洞采用钻爆法开挖,光面爆破技术。前期采用P-60型耙斗装岩机装岩配2T自卸车出碴,同时进行场地平整,待有轨系统铺设完毕后,采用P-60型耙斗装岩机装岩配备XK8-7/132型电瓶车牵引S8梭车有轨机械化装岩运输进行出碴,在洞口卸碴转运。输水隧洞砼衬砌采用拼装式钢模架,混凝土输送泵上料,JZC-750型搅拌机搅拌,配备电子计量装置,JZC-350型搅拌机配合,轨道式混凝土搅拌车运砼。23.施工总干面布置3.1施工总平面布置的基本要求根据洞口地形特点,结合劳动力安排、机械设备、材料用量、工期要求、施工方法和弃碴场位置等因素,进行全面规划、统筹安排,合理布置,为安全生产、快速施工创造有利条件。(l)遵循“安全、优质、高效、经济、合理、文明、环保”的原则,严格遵照施工文件、规范施工,将临时设施布置在建筑红线内,并将生活、生产设施分开。(2)以隧洞工程为核心,布置施工所需设施,有利生产,方便生活而且不影响施工。(3)在满足施工生产需要的前提下,充分考虑环保、水保要求。(4)生产设施尽量靠近施工现场,以降低运输费用,保证运输方便,避免材科、设备二次搬运。3.2施工总平面布置图进口工区、出口工区沿着洞口山坡布置各种生产、生活设施。3.3临时工程布置利用洞口明挖土石方及隧洞开挖石方回填,并经平整压实后用于布置临时工程,临时工程占地情况见表3-l。3表3-1施工用地计划表序号土地计划用途所需面积(m2)备注进口工区出口工区1配电房60602试验室40403空压机房60604洞口弃碴场在业主征地范围内5轧石场1501506搅拌站3003007砂石料堆场4004008水泥库1501509钢筋加工房20020010机械设备停放场20020011充电房606012修理房10010013高位水池404014项目部办公区20020015项目部文化、生活区80080016施工临时道路2000300017其他临时设施用地200200合计4960496043.3.l弃碴场地弃碴弃于洞口,或者按业主指定区域内堆放,堆碴场必须有良好的排水设施,堆碴体边坡保持稳定,并按要求进行必要的防护(挡土墙)。3.3.2搅拌系统在进口工区和出口工区各设一搅拌站,占地各400m2,主要为隧洞施工喷砼和混凝土衬砌供料)。3.3.3施工临时道路从两洞口修建施工便道通原有公路、便道宽4.5m,供材料、机械、设备等进场。3.3.4高位水池在进、出口附近山坡上高差约40m处建一高位水池,水池占地40m2。3.3.5火工品仓库初拟在进出洞口附近500m左右的合适位置上建火工品仓库,具体位置经当地公安部门批准,占地面积各约60m2。3.3.6工地试验室在进、出口工区搅拌站各建一试验室,试验室配备足够的试验设备和专业试验人员。主要承担本工程的水泥、骨料和钢筋等原材料进场试验,锚杆拉拔试验、围岩量测、混凝土浇筑的浇拌和料试验和制作砼试块及养护,必要时在征得监理同意后送当地有资质的专业试验5室抽检及进行其他的试验。3.3.7办公、文化、生活区本合同工程必须文明施工,安全措施必须符合有关电力施工的安全规定要求,达到市标准化工地要求。办公用房采用复合彩钢墙,铝合金或铝塑窗,水泥地坪,宿舍用房采用水泥复合板活动房,水泥地坪。4.隧洞施工方法与工艺4.1施工测量4.1.l一般任务及作业依据4.1.1.1一般任务根据《大湾沟隧道工程施工招标文件》,测量工作主要:(1)地表控制测量验证。(2)明方开挖放样,断面图及工程量的计算。(3)隧洞开挖施工测量,隧洞每隔5m或10m(具体根据监理要求实施)的断面测量和成图及精度统计。(4)隧洞贯通测量。(5)混凝土施工立...
