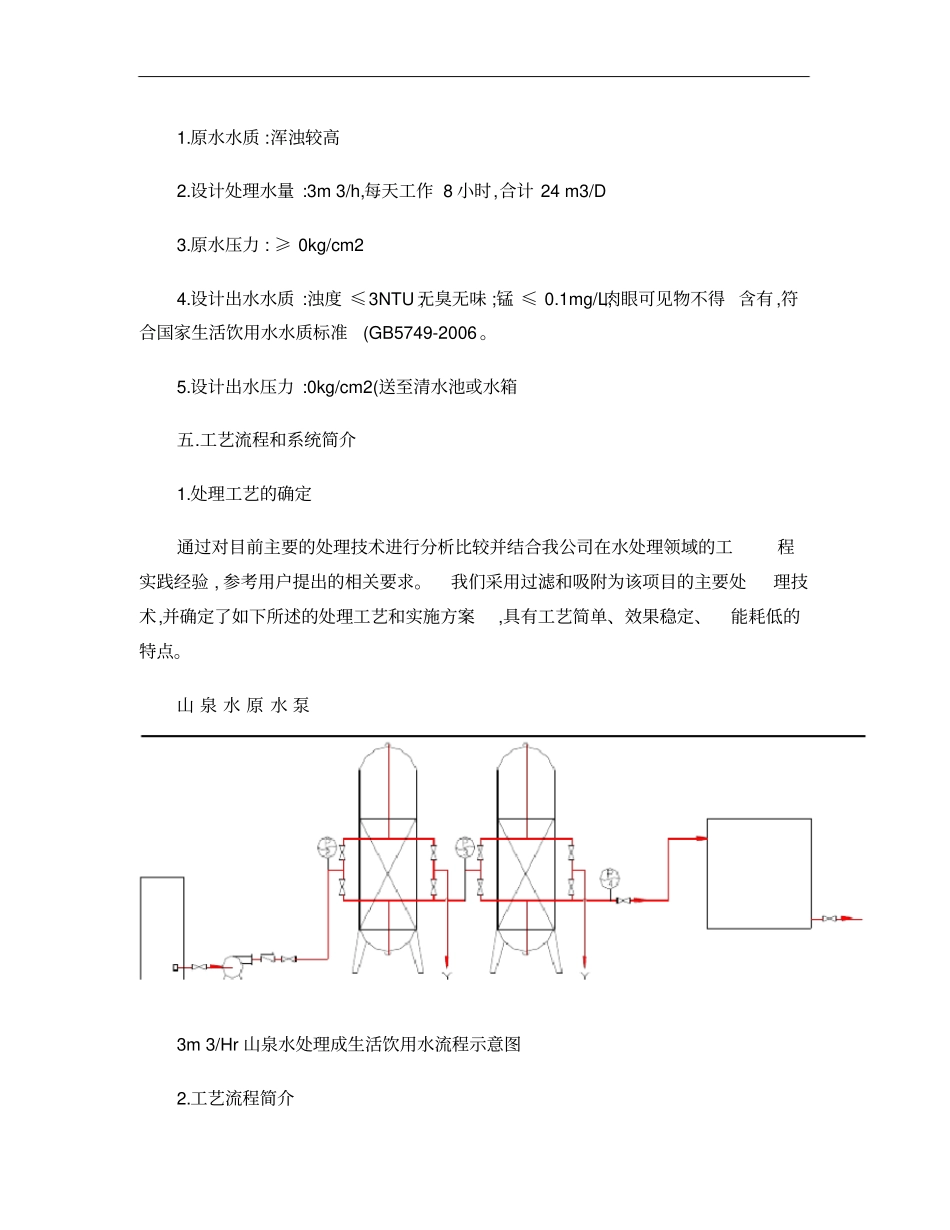

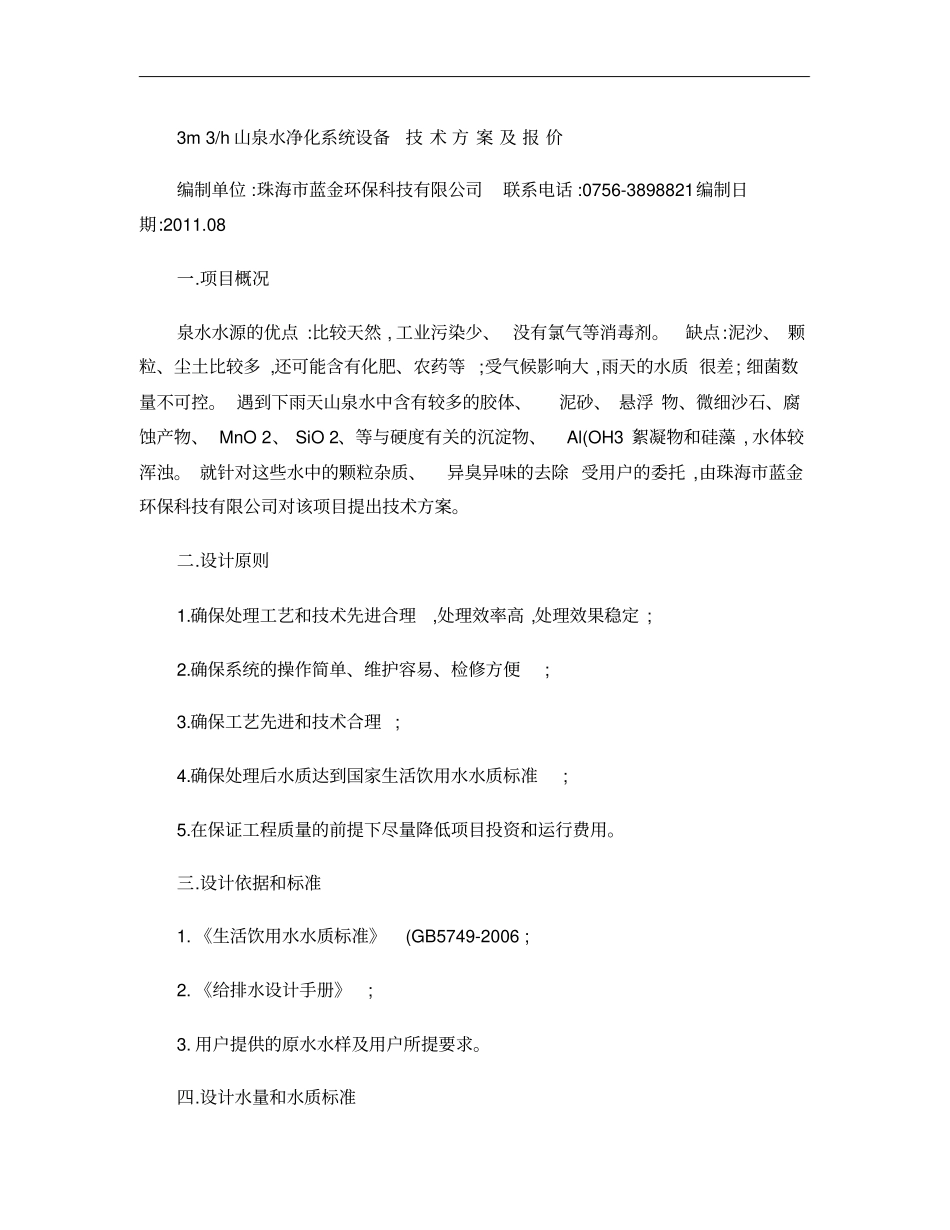

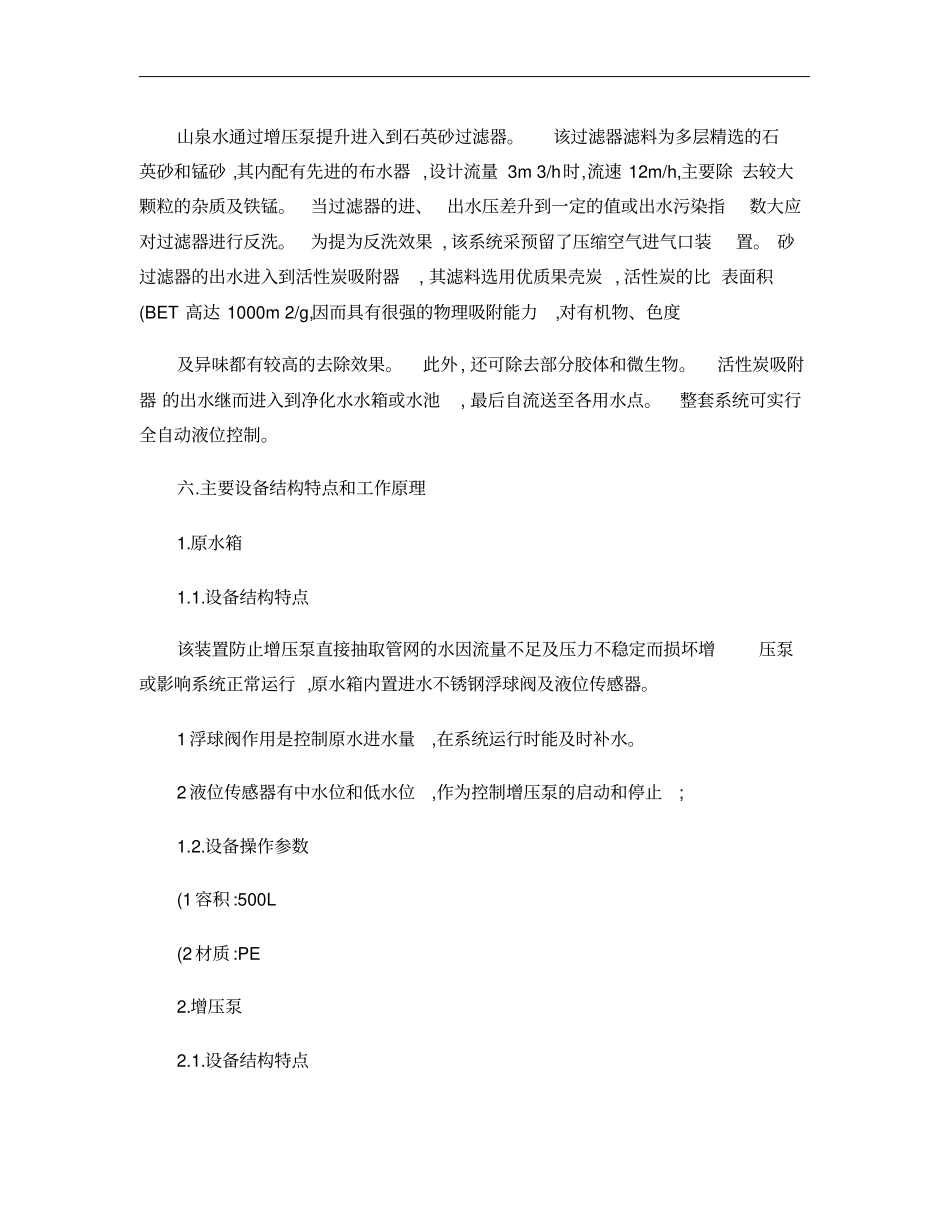

3m3/h山泉水净化系统设备技术方案及报价编制单位:珠海市蓝金环保科技有限公司联系电话:0756-3898821编制日期:2011.08一.项目概况泉水水源的优点:比较天然,工业污染少、没有氯气等消毒剂。缺点:泥沙、颗粒、尘土比较多,还可能含有化肥、农药等;受气候影响大,雨天的水质很差;细菌数量不可控。遇到下雨天山泉水中含有较多的胶体、泥砂、悬浮物、微细沙石、腐蚀产物、MnO2、SiO2、等与硬度有关的沉淀物、Al(OH3絮凝物和硅藻,水体较浑浊。就针对这些水中的颗粒杂质、异臭异味的去除受用户的委托,由珠海市蓝金环保科技有限公司对该项目提出技术方案。二.设计原则1.确保处理工艺和技术先进合理,处理效率高,处理效果稳定;2.确保系统的操作简单、维护容易、检修方便;3.确保工艺先进和技术合理;4.确保处理后水质达到国家生活饮用水水质标准;5.在保证工程质量的前提下尽量降低项目投资和运行费用。三.设计依据和标准1.《生活饮用水水质标准》(GB5749-2006;2.《给排水设计手册》;3.用户提供的原水水样及用户所提要求。四.设计水量和水质标准1.原水水质:浑浊较高2.设计处理水量:3m3/h,每天工作8小时,合计24m3/D3.原水压力:≥0kg/cm24.设计出水水质:浊度≤3NTU;无臭无味;锰≤0.1mg/L;肉眼可见物不得含有,符合国家生活饮用水水质标准(GB5749-2006。5.设计出水压力:0kg/cm2(送至清水池或水箱五.工艺流程和系统简介1.处理工艺的确定通过对目前主要的处理技术进行分析比较并结合我公司在水处理领域的工程实践经验,参考用户提出的相关要求。我们采用过滤和吸附为该项目的主要处理技术,并确定了如下所述的处理工艺和实施方案,具有工艺简单、效果稳定、能耗低的特点。山泉水原水泵3m3/Hr山泉水处理成生活饮用水流程示意图2.工艺流程简介山泉水通过增压泵提升进入到石英砂过滤器。该过滤器滤料为多层精选的石英砂和锰砂,其内配有先进的布水器,设计流量3m3/h时,流速12m/h,主要除去较大颗粒的杂质及铁锰。当过滤器的进、出水压差升到一定的值或出水污染指数大应对过滤器进行反洗。为提为反洗效果,该系统采预留了压缩空气进气口装置。砂过滤器的出水进入到活性炭吸附器,其滤料选用优质果壳炭,活性炭的比表面积(BET高达1000m2/g,因而具有很强的物理吸附能力,对有机物、色度及异味都有较高的去除效果。此外,还可除去部分胶体和微生物。活性炭吸附器的出水继而进入到净化水水箱或水池,最后自流送至各用水点。整套系统可实行全自动液位控制。六.主要设备结构特点和工作原理1.原水箱1.1.设备结构特点该装置防止增压泵直接抽取管网的水因流量不足及压力不稳定而损坏增压泵或影响系统正常运行,原水箱内置进水不锈钢浮球阀及液位传感器。1浮球阀作用是控制原水进水量,在系统运行时能及时补水。2液位传感器有中水位和低水位,作为控制增压泵的启动和停止;1.2.设备操作参数(1容积:500L(2材质:PE2.增压泵2.1.设备结构特点为了保证系统供水的流量和压力恒定而设置,系统的原水增压泵选用知名品牌的水泵厂家,效率高,噪音小,性能稳定可靠。2.2.设备操作参数(1功率:0.55KW(2流量:3.0m3/h(3扬程:32m(4材质:不锈钢(5产地:广州4.锰砂过滤器4.1.设备结构特点锰砂过滤器由过滤罐、过滤介质(包括石英砂和锰砂、配套管阀和仪表组成。过滤罐采用玻璃钢材质。罐体内填充精制石英砂和高强度锰砂过滤介质。通过配管和仪表实现过滤和反洗功能的控制。4.2.设备操作参数(1处理水量:3m3/h(2过滤速度:12m/h(3给水压力:0.3~0.4Mpa(4水头损失:6~8mH2O(5出水含锰:≤0.1mg/L(6设备尺寸:Φ400×1600(7石英砂重量:250KG4.1.设备工作原理锰砂过滤器具有除锰铁和过滤的双重功效,天然锰砂中含有MnO2,它是Fe2+氧化成Fe3+的良好催化剂,其催化反应如下:4MnO2+3O2===Mn2O7Mn2O7+6Fe2++3H2===2MnO2↓+6Fe3++6OH-Fe3++3OH-===Fe(OH3↓原水的二价锰离子被氧化后生成MnO2净沉淀物经锰砂层过滤后除去。净化机理主要是隔滤、沉淀、碰撞、截获、粘附和吸附作用。当水通过滤料时粒径大于滤料空隙的颗粒通过隔滤作用而被去除,较小的颗粒则在滤床的内部通过沉淀和碰撞作用而去除。更细一点的悬浮物沿着水流线运动时与滤料表面接触可通过截获、粘附和吸附作用而被去除。...
