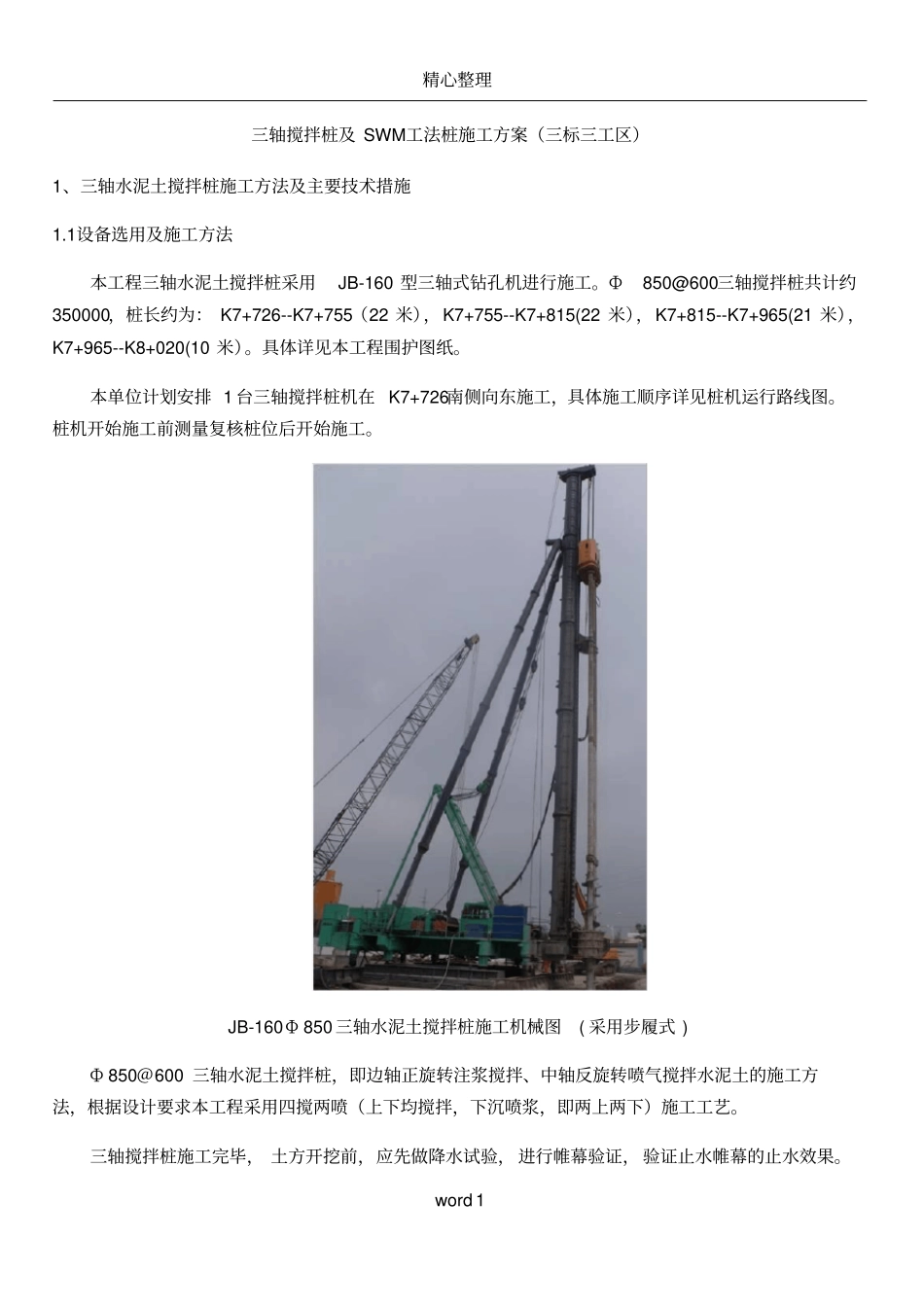

精心整理word1三轴搅拌桩及SWM工法桩施工方案（三标三工区）1、三轴水泥土搅拌桩施工方法及主要技术措施1.1设备选用及施工方法本工程三轴水泥土搅拌桩采用JB-160型三轴式钻孔机进行施工。Ф850@600三轴搅拌桩共计约350000，桩长约为：K7+726--K7+755（22米），K7+755--K7+815(22米），K7+815--K7+965(21米），K7+965--K8+020(10米）。具体详见本工程围护图纸。本单位计划安排1台三轴搅拌桩机在K7+726南侧向东施工，具体施工顺序详见桩机运行路线图。桩机开始施工前测量复核桩位后开始施工。JB-160Φ850三轴水泥土搅拌桩施工机械图(采用步履式)Ф850＠600三轴水泥土搅拌桩，即边轴正旋转注浆搅拌、中轴反旋转喷气搅拌水泥土的施工方法，根据设计要求本工程采用四搅两喷（上下均搅拌，下沉喷浆，即两上两下）施工工艺。三轴搅拌桩施工完毕，土方开挖前，应先做降水试验，进行帷幕验证，验证止水帷幕的止水效果。精心整理word21.2施工工艺流程1.3施工技术要求及措施1.3.1清除地下障碍、开挖沟槽三轴搅拌桩施工前应首先清除地下障碍，凡大于150㎜以上石块、砼块应尽量清除干净，并填素土，遇到河道段需要修筑围堰、抽水、清淤、回填素土填平，此后用挖掘机开挖宽1200㎜、深1200～1500㎜导槽。机械施工平台要求平整，平整度不大于50mm，并用履带式挖掘机认真碾压密实，然后铺设路基箱，确保钻机稳定。所以本工程施工之前先确认三轴搅拌桩施工位置有无在用管线及废掉的管线位置。先进行下方障碍物清理完毕后方挖沟进行下部工序。1.3.2测量放线根据建设单位提供的导线点作为起算依据。在现场布设施工控制点兼水准点并进行测量、计算。施工控制点测量采用全站仪，按方向四测回及全圆观测法测量，其成果满足规范要求。利用复测过的坐标控制点和设计坐标值，经计算并复核有关测量数据后，准确放出三轴水泥土搅拌桩中心线位置。根据设计图纸，测放桩位﹑并编号，测量桩位地面标高，确定钻孔深度。1.3.3施工顺序清除地下障碍开挖导槽测量定位放线铺设路基箱钻机就位对中调垂直度喷气送浆结束搅拌提升精心整理word3为确保每幅搭接质量，按要求套接一孔施工，钻孔顺序如下：跳槽式双孔全套复搅式连接：一般情况下均采用该种方式进行施工。施工顺序2施工顺序1施工顺序3施工顺序4施工顺序5跳槽式双孔全套复搅式连接方式图单侧挤压式连接方式：对于转角或有施工间断情况下采用下图此连接。施工顺序3施工顺序1施工顺序2施工顺序5施工顺序4单侧挤压式连接方式图1.3.4桩机就位由当班班长统一指挥桩机就位。移动前看清上、下、左、右各方面的情况，发现障碍物应及时清除，桩机移动结束后认真检查定位情况并及时纠正。桩机就位做到稳定、平正，并用线锤观测龙门立柱垂直度以确保桩机的垂直度≤1/250。桩机定位后再进行定位复核，偏差值小于2cm。1.3.5搅拌速度及注浆控制现场施工第一批桩（不少于3根）时，应进行试成桩实验，以最终确定搅拌桩施工时的水泥掺入比、水灰比、搅拌下沉和提升速度等参数。本工程根据图纸规范及现场施工经验确定一下参数及保措施：精心整理word4（1）搅拌桩采用42.5级的普通硅酸盐水泥，水灰比1.5~2.0，水泥掺量20%，提升速度不大于0.8m/min，如遇地下障碍物不能施工，应及时向设计人员联系采取措施后才能施工。由于分为2阶段施工，每一阶段搅拌桩均应按设计要求形成封闭的止水体系方可进行基坑开挖。（2）水泥浆配制好后，停滞时间不得超过2小时。（3）采用套打的方式施工，相邻桩施工间隔不得超过2小时，若超过2小时，则须在外侧补桩或采用高压旋喷桩加固，以保证基坑围护结构不会渗漏水。（4）桩中心偏位不得超过50mm，桩身垂直度误差不得超过1/200。（5）、搅拌桩四搅两喷确保搅拌桩均匀并应连续施工，如出现施工冷缝应外包一幅或采用高压旋喷桩封闭。旋喷桩与三轴搅拌桩搭接位置旋喷桩外包不少于4根，水泥浆制备完毕停滞时间不超过2小时。⑴制备水泥浆液及浆液注入在施工现场搭建拌浆施工平台，平台附近搭建水泥库，在开机前搅制浆液。根据设计要求，水灰比为1.5-2.0，水泥采用P42.5普通硅酸盐水泥，水泥掺入量为20%，桩体28d无侧限抗压强度>0.9Mpa，墙体抗渗系数小于10-7c...
