主变压器就位技术VIP免费

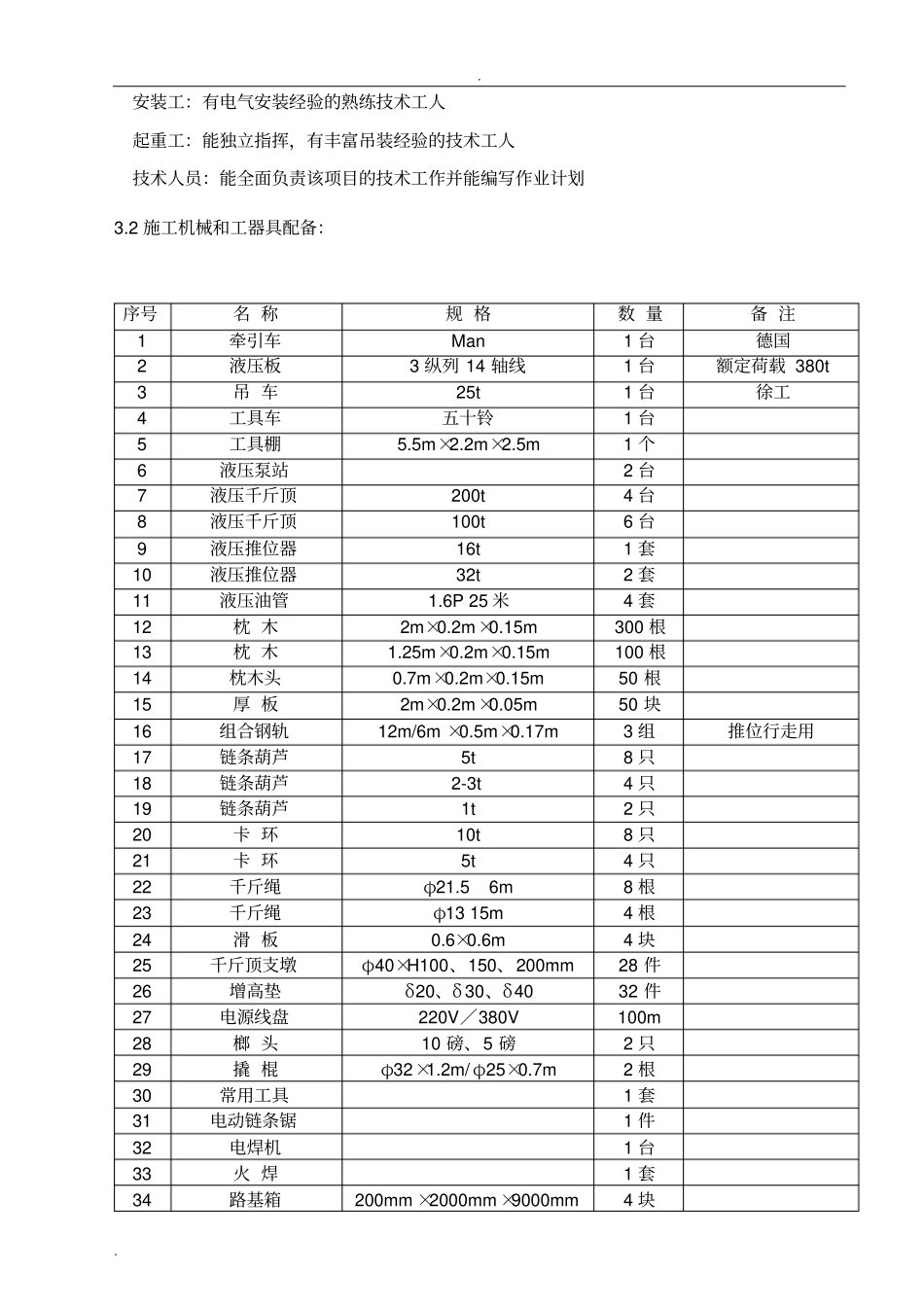

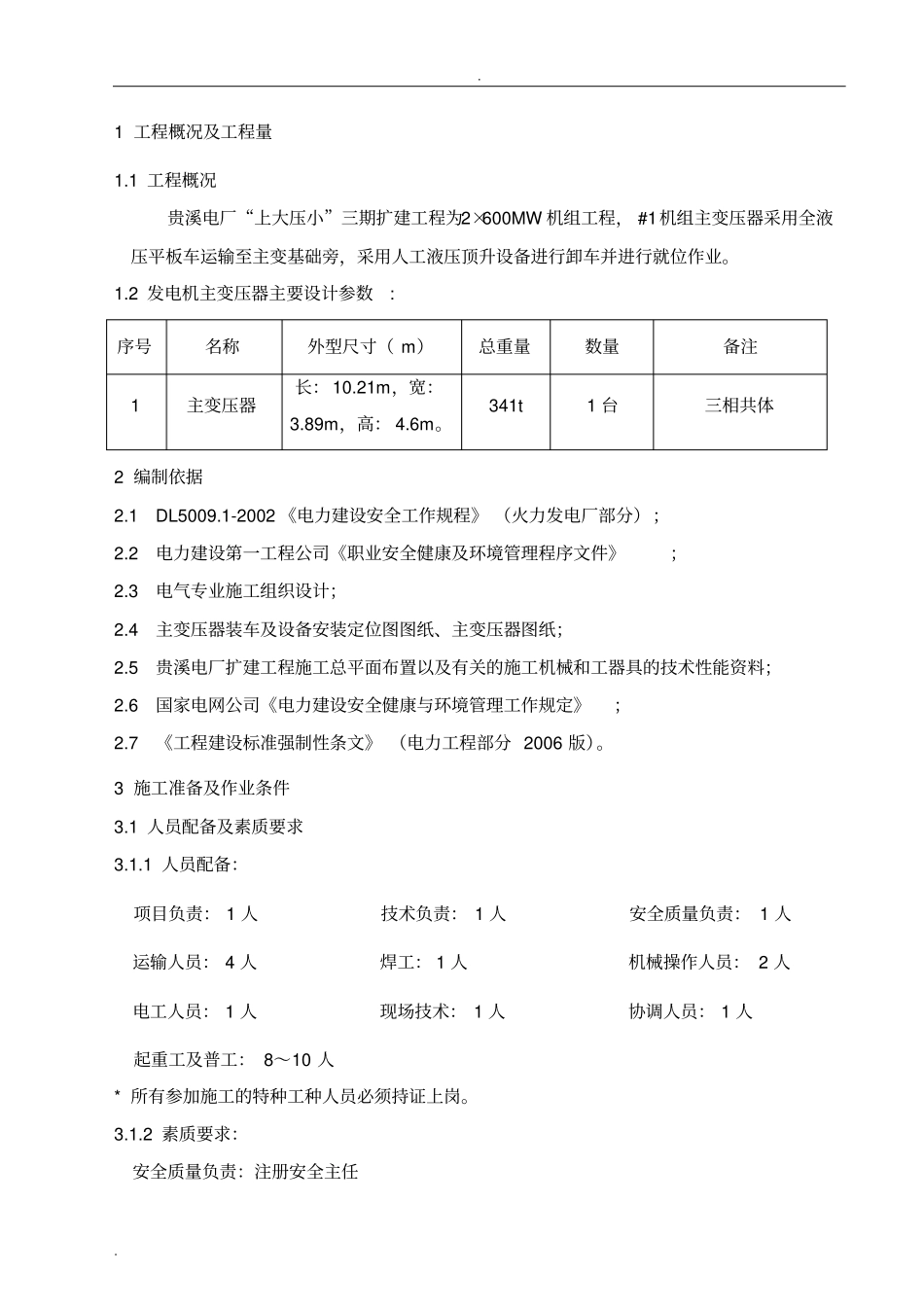

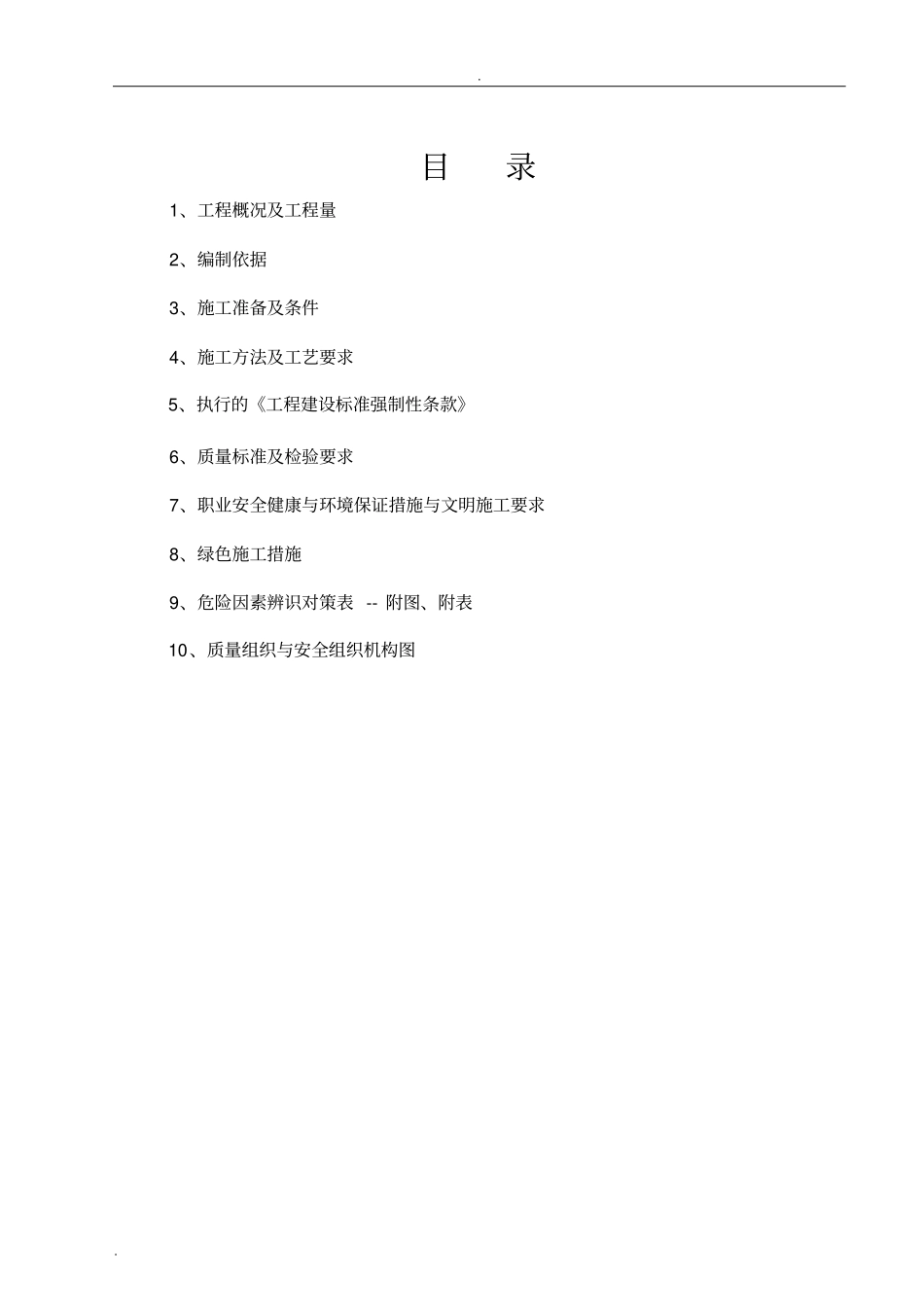

..目录1、工程概况及工程量2、编制依据3、施工准备及条件4、施工方法及工艺要求5、执行的《工程建设标准强制性条款》6、质量标准及检验要求7、职业安全健康与环境保证措施与文明施工要求8、绿色施工措施9、危险因素辨识对策表--附图、附表10、质量组织与安全组织机构图..1工程概况及工程量1.1工程概况贵溪电厂“上大压小”三期扩建工程为2×600MW机组工程，#1机组主变压器采用全液压平板车运输至主变基础旁，采用人工液压顶升设备进行卸车并进行就位作业。1.2发电机主变压器主要设计参数:序号名称外型尺寸（m）总重量数量备注1主变压器长：10.21m，宽：3.89m，高：4.6m。341t1台三相共体2编制依据2.1DL5009.1-2002《电力建设安全工作规程》（火力发电厂部分）；2.2电力建设第一工程公司《职业安全健康及环境管理程序文件》；2.3电气专业施工组织设计；2.4主变压器装车及设备安装定位图图纸、主变压器图纸；2.5贵溪电厂扩建工程施工总平面布置以及有关的施工机械和工器具的技术性能资料；2.6国家电网公司《电力建设安全健康与环境管理工作规定》；2.7《工程建设标准强制性条文》（电力工程部分2006版）。3施工准备及作业条件3.1人员配备及素质要求3.1.1人员配备：项目负责：1人技术负责：1人安全质量负责：1人运输人员：4人焊工：1人机械操作人员：2人电工人员：1人现场技术：1人协调人员：1人起重工及普工：8～10人*所有参加施工的特种工种人员必须持证上岗。3.1.2素质要求：安全质量负责：注册安全主任..安装工：有电气安装经验的熟练技术工人起重工：能独立指挥，有丰富吊装经验的技术工人技术人员：能全面负责该项目的技术工作并能编写作业计划3.2施工机械和工器具配备：序号名称规格数量备注1牵引车Man1台德国2液压板3纵列14轴线1台额定荷载380t3吊车25t1台徐工4工具车五十铃1台5工具棚5.5m×2.2m×2.5m1个6液压泵站2台7液压千斤顶200t4台8液压千斤顶100t6台9液压推位器16t1套10液压推位器32t2套11液压油管1.6P25米4套12枕木2m×0.2m×0.15m300根13枕木1.25m×0.2m×0.15m100根14枕木头0.7m×0.2m×0.15m50根15厚板2m×0.2m×0.05m50块16组合钢轨12m/6m×0.5m×0.17m3组推位行走用17链条葫芦5t8只18链条葫芦2-3t4只19链条葫芦1t2只20卡环10t8只21卡环5t4只22千斤绳φ21.56m8根23千斤绳φ1315m4根24滑板0.6×0.6m4块25千斤顶支墩φ40×H100、150、200mm28件26增高垫δ20、δ30、δ4032件27电源线盘220V／380V100m28榔头10磅、5磅2只29撬棍φ32×1.2m/φ25×0.7m2根30常用工具1套31电动链条锯1件32电焊机1台33火焊1套34路基箱200mm×2000mm×9000mm4块..35路基箱200mm×1800mm×7000mm4块36路基箱200mm×2000mm×12000mm2块37润滑油1桶*全液压板技术参数：平板车货台高度：0.86～1.28m外形尺寸三纵列（m）：L×W×H＝1.60X×5.400×(0.86～1.28)轴数×轮数×轴距：30轴×120轮×1.6m轴载质量×单轮满载：13.5t×3.3t转向机构：全轮牵引转向或控制转向悬挂方式：液压悬挂三点支撑转弯半径：（）13.5m，（外）19m制动系统：双管路控制、双蹄片全轮制动*MAN牵引车技术参数：序号类别参数1牵引车辆号MAN40.6042驱动形式6×63发动机型号D2840LF214最大功率600hp/1900rpm5最大扭矩270KGM/1000RPM6变扭器WSK4407变扭比2.08变速器ZF16S2519一档传动比11.4310分动箱MANVG2500-211主减速比5.9212轴荷Kg9000+16000+160013GVW自重Kg41，000（含配重）14轴距(M)3.825+1.4+0.72515轮胎半径650mm..*推移摩擦力计算：P=KμG其中：K----启动系数K=1.3μ----滑动摩擦系数μ=0.04G----主变拖移重量G=341tP=KμG=1.3×0.04×341=17.732t所以：四付32t液压推力器满足动力要求。3.3设备到货后停车及验收设备到货后应根据卸货地点要求将火车皮停在卸货站台处，有专人进行货物验收并做好验收记录。3.4施工场不得有其他工种混合作业，保证作业场地正常通行。3.5力能配备：3.5.1卸车处需配置220/380v、22kw（用于电动泵站的动力电源）施工电源箱各一个；火焊工具一套(备用)。3.5.2氧气及乙炔采用瓶装方式进行供气。3.6作业条件3.6.1设备按时到达现场，并经清点、检查，其数量及规格和图纸相符。3.6.2施工方...
