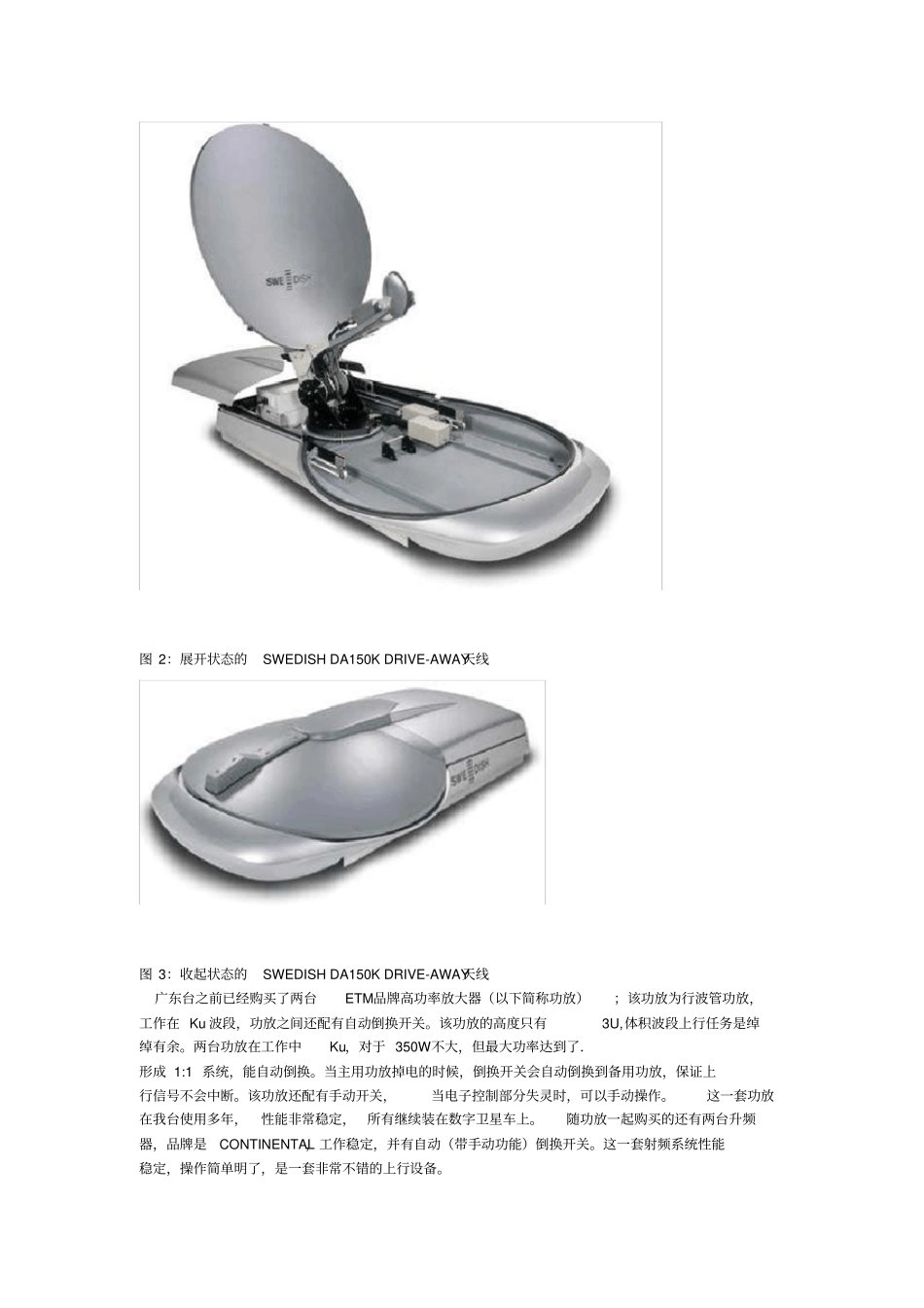

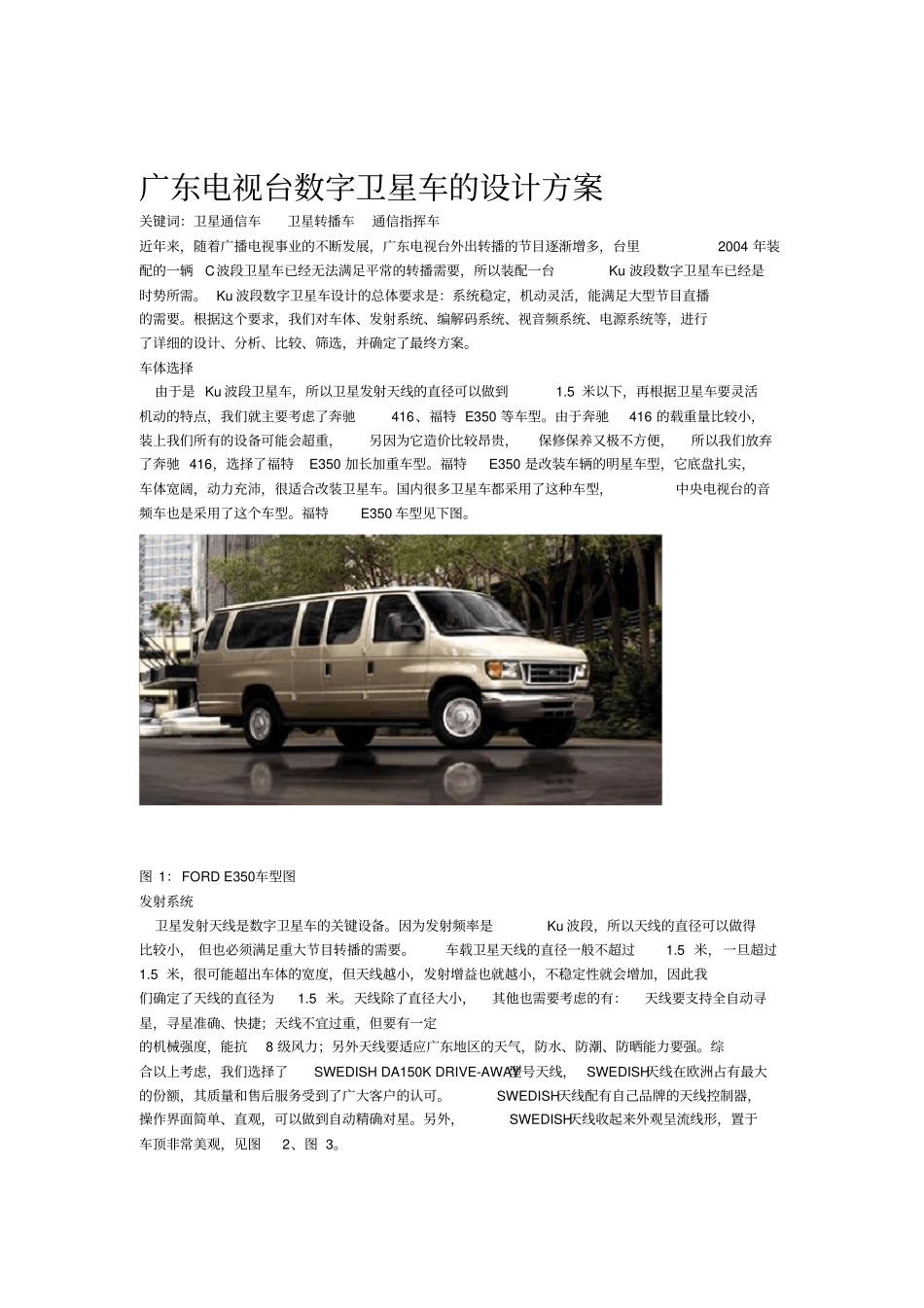

广东电视台数字卫星车的设计方案关键词：卫星通信车卫星转播车通信指挥车近年来，随着广播电视事业的不断发展，广东电视台外出转播的节目逐渐增多，台里2004年装配的一辆C波段卫星车已经无法满足平常的转播需要，所以装配一台Ku波段数字卫星车已经是时势所需。Ku波段数字卫星车设计的总体要求是：系统稳定，机动灵活，能满足大型节目直播的需要。根据这个要求，我们对车体、发射系统、编解码系统、视音频系统、电源系统等，进行了详细的设计、分析、比较、筛选，并确定了最终方案。车体选择由于是Ku波段卫星车，所以卫星发射天线的直径可以做到1.5米以下，再根据卫星车要灵活机动的特点，我们就主要考虑了奔驰416、福特E350等车型。由于奔驰416的载重量比较小，装上我们所有的设备可能会超重，另因为它造价比较昂贵，保修保养又极不方便，所以我们放弃了奔驰416，选择了福特E350加长加重车型。福特E350是改装车辆的明星车型，它底盘扎实，车体宽阔，动力充沛，很适合改装卫星车。国内很多卫星车都采用了这种车型，中央电视台的音频车也是采用了这个车型。福特E350车型见下图。图1：FORDE350车型图发射系统卫星发射天线是数字卫星车的关键设备。因为发射频率是Ku波段，所以天线的直径可以做得比较小，但也必须满足重大节目转播的需要。车载卫星天线的直径一般不超过1.5米，一旦超过1.5米，很可能超出车体的宽度，但天线越小，发射增益也就越小，不稳定性就会增加，因此我们确定了天线的直径为1.5米。天线除了直径大小，其他也需要考虑的有：天线要支持全自动寻星，寻星准确、快捷；天线不宜过重，但要有一定的机械强度，能抗8级风力；另外天线要适应广东地区的天气，防水、防潮、防晒能力要强。综合以上考虑，我们选择了SWEDISHDA150KDRIVE-AWAY型号天线，SWEDISH天线在欧洲占有最大的份额，其质量和售后服务受到了广大客户的认可。SWEDISH天线配有自己品牌的天线控制器，操作界面简单、直观，可以做到自动精确对星。另外，SWEDISH天线收起来外观呈流线形，置于车顶非常美观，见图2、图3。图2：展开状态的SWEDISHDA150KDRIVE-AWAY天线图3：收起状态的SWEDISHDA150KDRIVE-AWAY天线广东台之前已经购买了两台ETM品牌高功率放大器（以下简称功放）；该功放为行波管功放，工作在Ku波段，功放之间还配有自动倒换开关。该功放的高度只有3U,体积波段上行任务是绰绰有余。两台功放在工作中Ku，对于350W不大，但最大功率达到了．形成1:1系统，能自动倒换。当主用功放掉电的时候，倒换开关会自动倒换到备用功放，保证上行信号不会中断。该功放还配有手动开关，当电子控制部分失灵时，可以手动操作。这一套功放在我台使用多年，性能非常稳定，所有继续装在数字卫星车上。随功放一起购买的还有两台升频器，品牌是CONTINENTAL，工作稳定，并有自动（带手动功能）倒换开关。这一套射频系统性能稳定，操作简单明了，是一套非常不错的上行设备。编解码系统编码设备是卫星车设备中的重点，对编码设备的主要技术要求有：符合MPEG-2编码标准，编码格式支持主级主类(MP@ML)和422级主类(422P@ML)；内含QPSK调制器，支持内外两层编码且内编码前向纠错(FEC)可调。其他要求主要有：和我台解码器完全兼容，方便升级到高清信号编码器。在技术要求方面，市场上几乎所有的编码器都符合要求，考虑到我台大部分解码器都是TANBERG品牌，所以我们确定了编码器采用TANBERGE5740。此型号编码器只要在里面插一块高清信号编码板就可以升级成高清信号编码器，而且它还配有自动（含手动功能）倒换开关，形成1:1系统。该编码器的输出信号功率可以在－20dBm至0dBm可调，增加了信号的发射功率。另外，该编码器有输入信号监视作用，可以很直观的看到有没有视音频信号输入到编码器中，这种功能在紧急情况下非常有用，只要保证编码器有信号输入，就基本上可以确定信号没有中断，如图4。图4：E5740编码器的液晶屏编码器确定以后，考虑到编解码兼容的问题，解码器的品牌也就确定了。我们选用了TANBERGTT1260型解码器。这种型号的解码器是TANDBERG的较新产品，是标清解码器中技术最先进的产品。视音频系统数字卫星车视音频系统主要技...
