吸音墙工程施工设计方案VIP免费

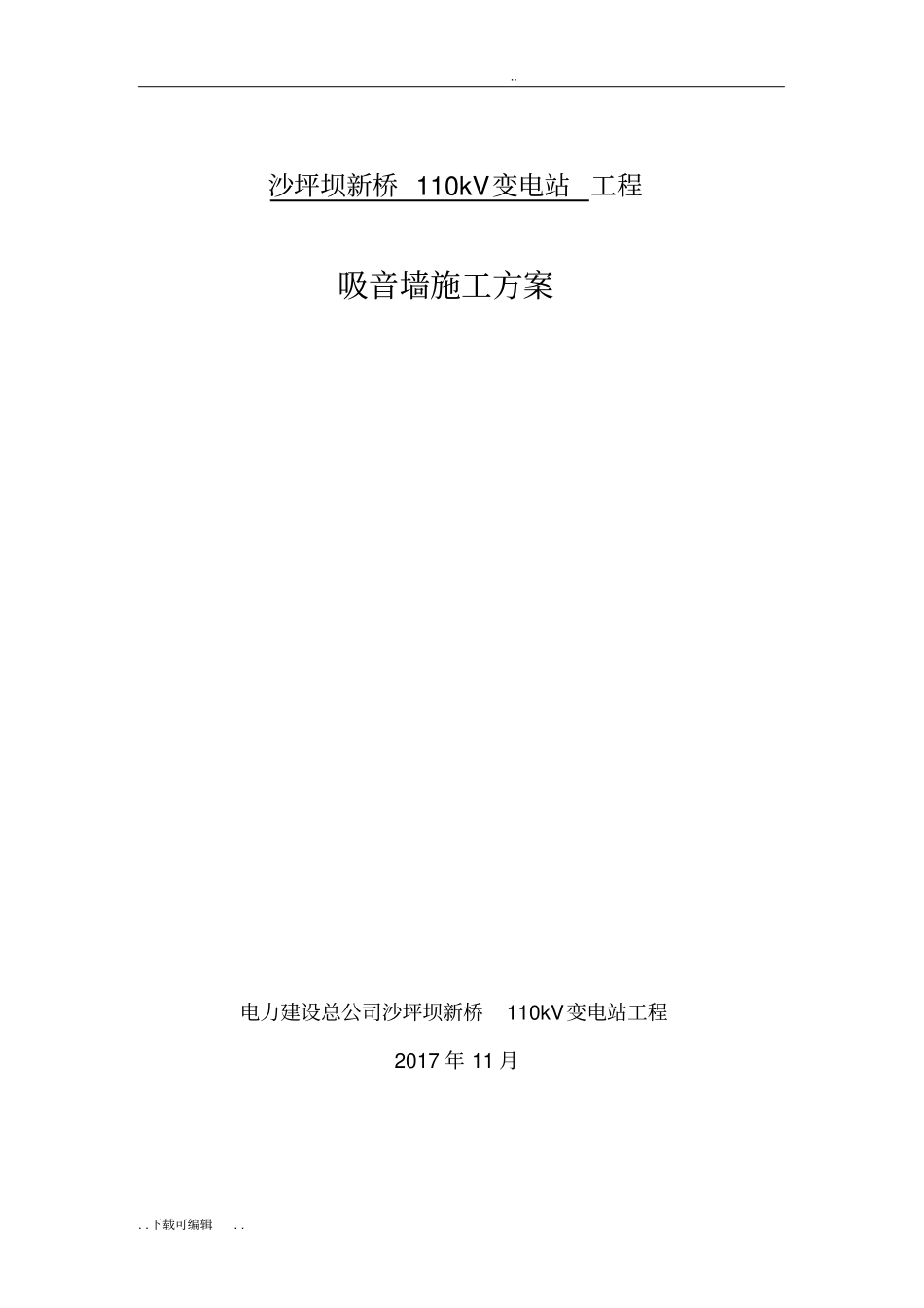

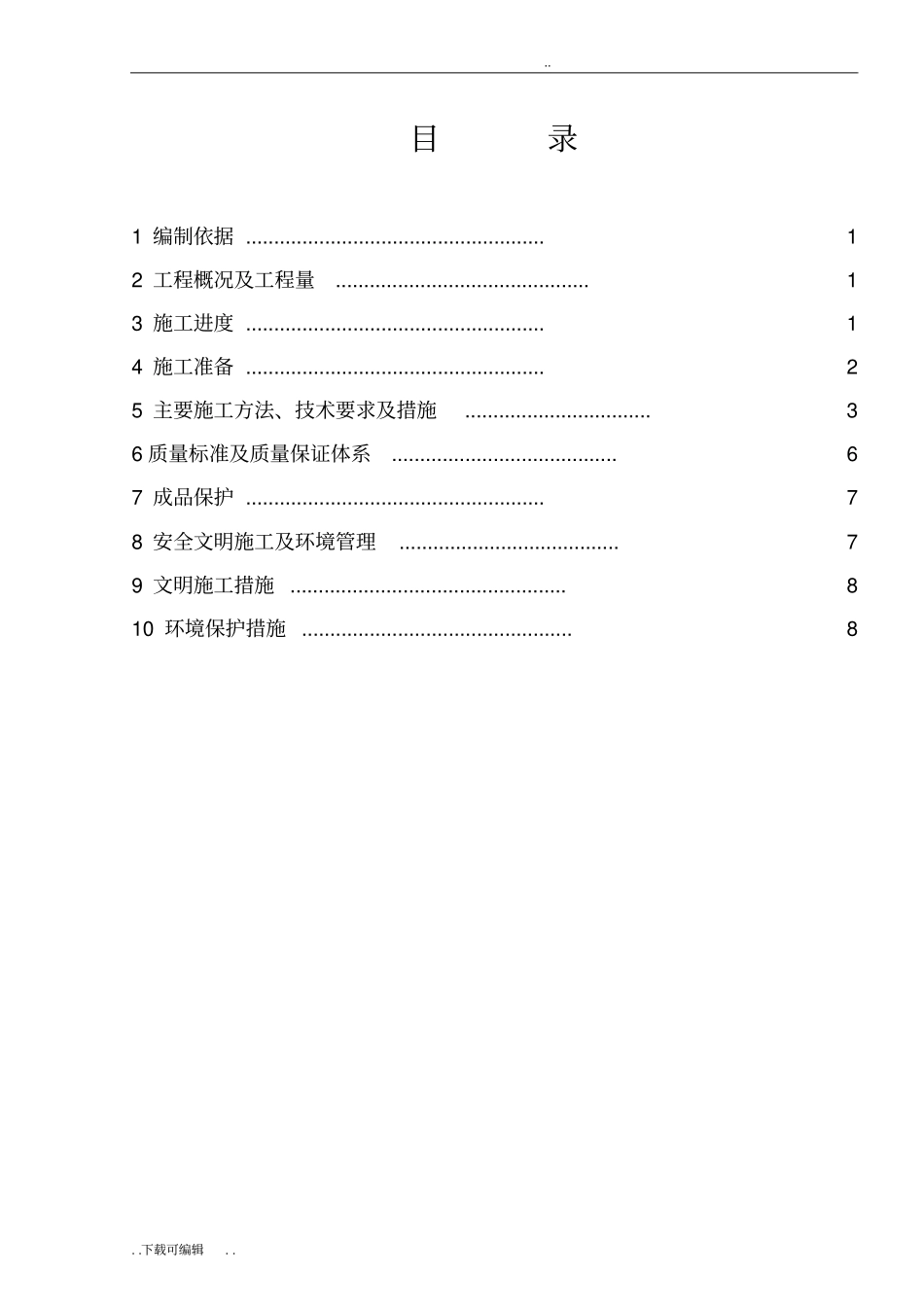

....下载可编辑..沙坪坝新桥110kV变电站工程吸音墙施工方案电力建设总公司沙坪坝新桥110kV变电站工程2017年11月....下载可编辑..目录1编制依据.....................................................12工程概况及工程量.............................................13施工进度.....................................................14施工准备.....................................................25主要施工方法、技术要求及措施.................................36质量标准及质量保证体系........................................67成品保护.....................................................78安全文明施工及环境管理.......................................79文明施工措施.................................................810环境保护措施................................................8....下载可编辑..1编制依据《主变吸音墙及风机房施工图》《沙坪坝新桥110kV变电站工程土建施工组织设计》《业主提供的所发的相关做法变更图》《建筑装饰装修工程质量验收规》（GB50210-2001）；《建筑工程质量统一标准》(GB50300-2001)；《建筑工程施工质量验收统一标准》(GB50300-2013)《国家电网公司输变电工程标准工艺（三）》（工艺标准库2012版）《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2015《国家电网公司基建质量管理规定》国网（基建/2）112-2015《国家电网公司输变电工程验收管理办法》国网（基建/3）188-2015《国家电网公司输变电优质工程评定管理办法》国网（基建/3）182-2015《国家电网公司基建安全管理规定》国网（基建/2）173-2015《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2015《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》国网（基建/3）176-20152工程概况及工程量2.1工程概况本工程吸声墙体采用双层束腔复合吸声墙、应根据新桥110KV变的主变轴间距离，设计采用n块迷宫模块板围绕主变室的一周布置，模块板的高度一般为2000mm，整个主变室吸声墙板安装高度约11500mm，即约6块板高。风机房安装高度为3000mm。模块板安装前主变墙要基本抹灰平整，并能有足够时间保养后，交付降噪专业单位安装。模块板的安装应自下向上或自上向下做好安装标记，弹好墨线，排好版。模块板的安装固定为射钉固定，一个平米固定射钉不小于12只，板安装结束后应做横、竖押条，以便使模块板横竖连成整体，外观凹凸相间，平整度立体感都较好。另外在吸声墙板的下部与接地预埋相连。2.2工程量主变吸音墙安装面积约2000m2，风机房安装面积约1100m2。3施工进度....下载可编辑..本工程吸音墙施工时间计划从2017年11月01日至2017年11月20日，总工期约20天。4施工准备4.1机具准备施工机具统计表序号机具名称规格单位数量备注1电锤7.5KW台42螺丝刀5cm把123靠尺把44水准仪台15经纬仪台16型材切割机把27水平尺把58龙骨钳把54.2人员准备工种数量备注项目经理1负责施工总指挥项目技术负责人1负责施工技术指导施工员1负责施工施工材料员1负责施工材料保证安全员1负责施工安全质检员1负责施工质量测量员1负责施工放线测量安装工5负责施工施工普工6负责其他4.3材料及技术准备....下载可编辑..4.3.1施工技术交底：各级技术人员认真熟悉设计图纸和施工规，编制备料计划。针对施工图图纸会审交底纪要和施工方案进行施工技术交底，技术交底容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字，并形成书面交底记录。4.3.2施工管理人员要熟悉图纸、施工规了解掌握吸音板墙和顶棚施工的相关工艺按图纸和项目经理部的施工进度计划合理安排材料、机具、人员进场施工。4.3.3按施工方案和技术规程由项目责任师对操作单位进行技术安全交底并下达作业指导书。4.3.4认真做好吸音板材、龙骨及配套材料的进场验收检验及材料进场储存工作。4.3.5做好吸音墙和吸音顶棚施工的技术资料和施工过程中的检验记录。4.3.6材料进场前应有出厂合格证和检验报告单，各种材料、工具、操作人员及防护用具施工前必须到位。吸音板...
