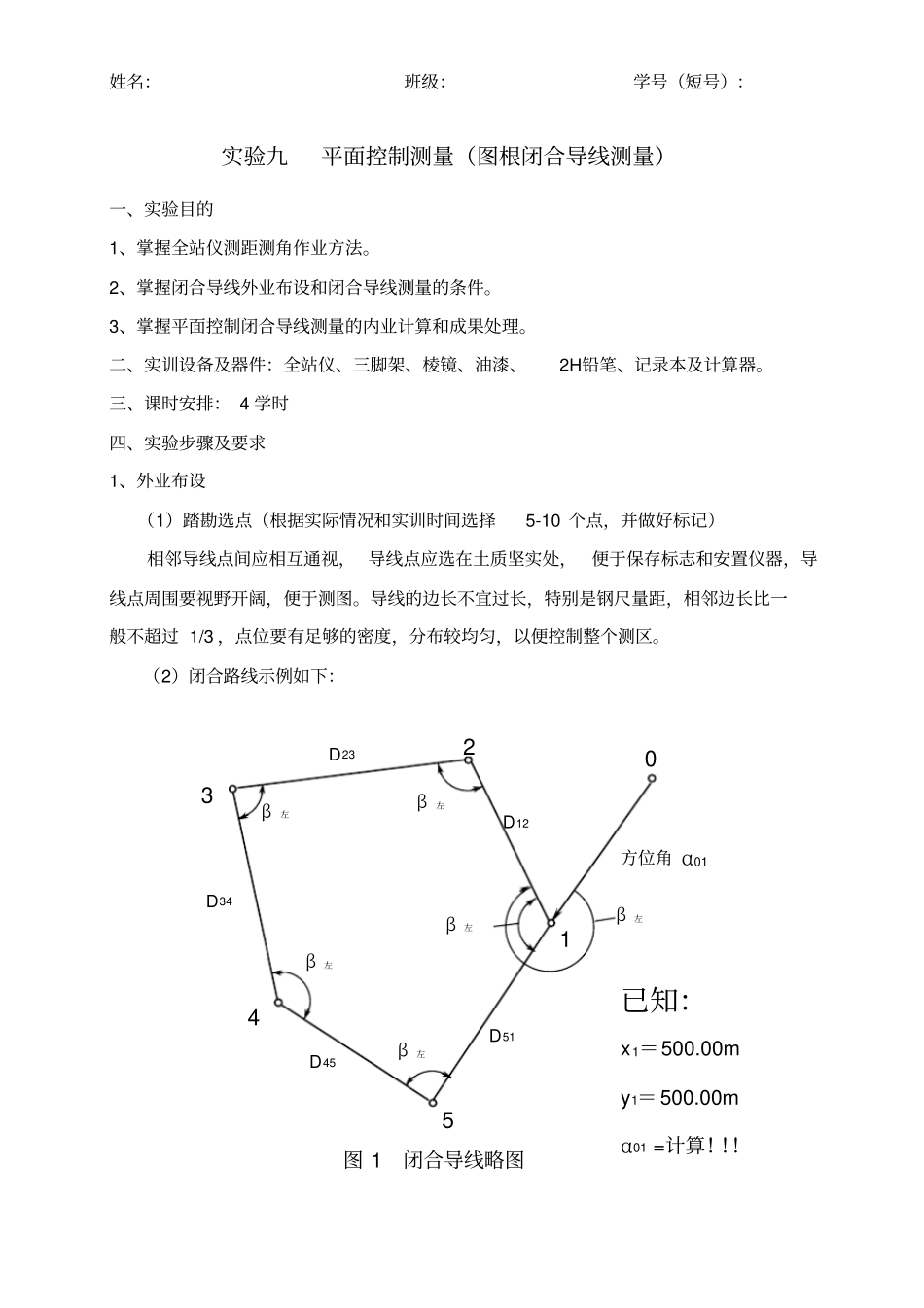

实验09-平面控制测量(图根闭合导线测量)姓名:班级:学号(短号):实验九平面控制测量(图根闭合导线测量)一、实验目的1、掌握全站仪测距测角作业方法。2、掌握闭合导线外业布设和闭合导线测量的条件。3、掌握平面控制闭合导线测量的内业计算和成果处理。二、实训设备及器件:全站仪、三脚架、棱镜、油漆、2H铅笔、记录本及计算器。三、课时安排:4学时四、实验步骤及要求1、外业布设(1)踏勘选点(根据实际情况和实训时间选择5-10个点,并做好标记)相邻导线点间应相互通视,导线点应选在土质坚实处,便于保存标志和安置仪器,导线点周围要视野开阔,便于测图。导线的边长不宜过长,特别是钢尺量距,相邻边长比一般不超过1/3,点位要有足够的密度,分布较均匀,以便控制整个测区。(2)闭合路线示例如下:方位角α01β左12345已知:x1=500.00my1=500.00mα01=计算!!!图1闭合导线略图β左β左β左β左D12D23D34D45D510β左32、外业测量(1)边长/水平距离测量光电测距仪测量:图根导线边长可采用单向观测,一站施测的测回数为一测回即可。(2)角度测量采用全站仪测角,注意测量左角与右角的差异,一站施测的测回数为一测回即可。3、内业计算㈠角度闭合差的计算与角度值改正(1)计算角度闭合差:n边形闭合导线内角和的理论值如下:180)2(thn;式中n——导线边数或转折角数。理论上,实测的内角之和m-th=0,由于观测水平角不可避免地含有误差,致使fβ=m-th≠0,称fβ为角度闭合差,即180)2(thnfmm,限差要求f≤nf06p(2)计算水平角改正数:如角度闭合差不超过角度闭合差的容许值,则将角度闭合差反符号平均分配到各观测水平角中,也就是每个水平角加相同的改正数vβ,vβ的计算公式为:nfv,则改正后的水平角βi改等于所测水平角加上水平角改正数,即vii改(4)推算各边的坐标方位角:根据起始边的已知坐标方位角及改正后的水平角,计算公式如下:测量方向为123,起始方向12通过已知的0点和1点计算方位角α01,通过α01计算有α12=α01+β左±180°,则有α23=α12+β左±180°,多点测量可依次类推。测量中若是右角,β左也可用β右代替。㈡坐标增量的计算及其闭合差的改正(1)计算坐标增量:根据已推算出的导线各边的坐标方位角和相应边的边长,如导线边12的坐标增量计算如下:30.1830042335cosm60.201cos121212Dx92.830042335sinm60.201sin121212Dy4(2)计算坐标增量闭合差:闭合导线,x坐标增量代数和mx和y坐标增量代数和my,理论值均应为零,实际测量应有误差,因此称mymxyWxW为x坐标增量闭合差,称mymxyWxW为y坐标增量闭合差。而把WD=22yxWW称为导线全长闭合差。计算导线相对闭合差DDWDDWK1来衡量导线测量的限差要求,图根导线测量的K≤1/2000。(3)计算坐标增量改正数:把坐标增量闭合差Wx、Wy反号,并按与边长成正比的原则,分配到各边对应的x、y坐标增量中去。以vxi、vyi分别表示第i边的x、y坐标增量改正数,即iyyiixxiDDWvDDWv如:m05.0m60.201m80.1137m30.01212DDWvxx,0m60.201m80.1137m09.01212DDWvyy用同样的方法,计算出其它各导线边的x、y坐标增量改正数。(4)计算改正后的坐标增量:各边坐标增量计算值加上相应的改正数,即得各边的改正后的坐标增量。yiiixiiivyyvxx改改如:35.183m05.0m30.183121212xvxx改,m92.83121212yvyy改用同样的方法,计算出其它各导线边的改正后坐标增量。㈢计算各导线点的坐标根据起始点1的已知坐标和改正后各导线边的坐标增量,按下式依次推算出各导线点的坐标:改改1111iiiiiiyyyxxx4、计算校核记录如下:五、测量成果记录表1平面控制闭合导线坐标计算表点号观测角(左角)改正数″改正角坐标方位角α距离D/m坐标增量改正后坐标增量坐标值点号Δx/mΔy/mΔx/mΔy/mx/my/m1234=2+356789101112130////////500.00500.00011223344551500.00500.001/////0/////0/∑//∑计算校核500540m000540th05f30.0mxxW09.0myyWm31.022yxDWWW
